Ártartomány:7 000 – 50 000 USD(konfigurációtól függően · FOB Qingdao)
A cső- és lemezvágó lézergép egy nagy pontosságú ipari berendezés, amelyet különféle anyagok – köztük fémek és műanyagok – hatékony vágására terveztek. A korszerű lézertechnológiának köszönhetően ez a gép tiszta, precíz vágásokat biztosít minimális hőtorzulás mellett, így ideális összetett geometriák megmunkálására és nagy szériás gyártásra. A felhasználóbarát vezérléssel és robusztus biztonsági funkciókkal ellátott gép optimális megoldást kínál azoknak a gyártóknak, akik növelni kívánják működési hatékonyságukat és termékeik minőségét.

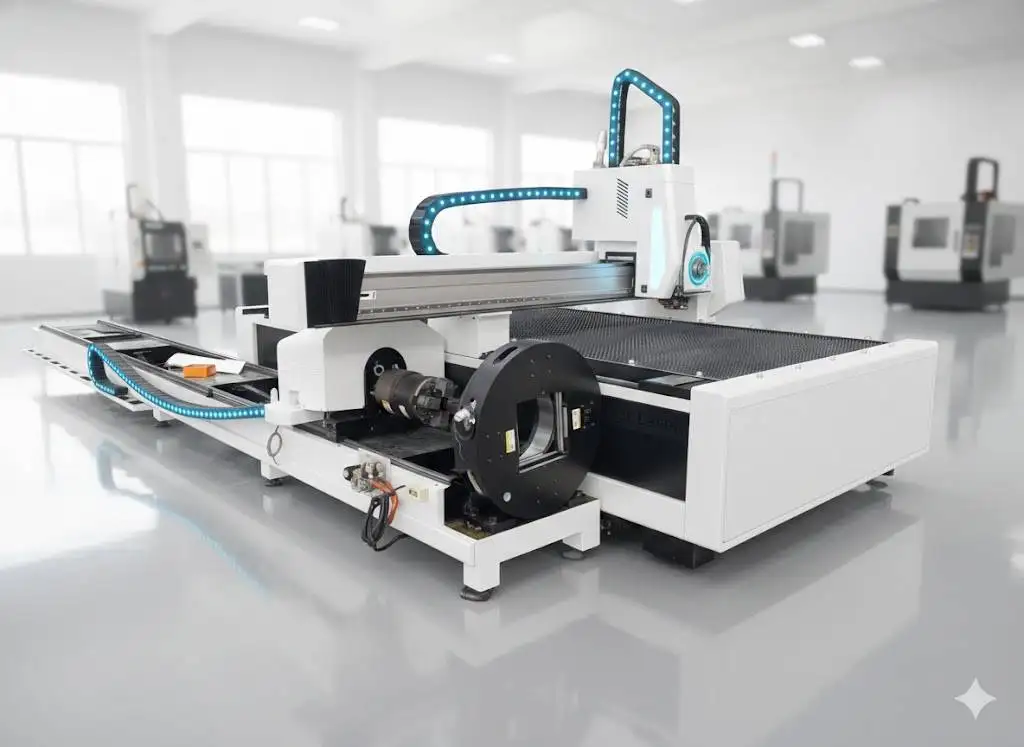

Integrált megoldás lemezek és fémcsövek megmunkálásához
📄
Precíziós lemezvágás
Nagy teherbírású híd és géptest-szerkezet, amelyet szénacél, rozsdamentes acél és alumínium lemezek gyors megmunkálására terveztünk – kimagasló dinamikus pontossággal.
⭕
Nagy sebességű csővágás
Professzionális pneumatikus tokmányrendszerrel szerelve. Vágjon gond nélkül kör-, zártszelvény-, téglalap- és oválcsöveket anélkül, hogy gépet kellene váltania.
Miért válassza a 2 az 1-ben integrált rendszert?
A PCL 2-in-1 sorozat tökéletes választás a szűkös hellyel rendelkező műhelyeknek, vagy azoknak a gyártóknak, akik két külön gép beruházása nélkül szeretnék bővíteni szolgáltatási portfóliójukat. A síkágyas lézer oldalára integrált forgatótengely révén percek alatt válthat a lemezteríték-kiosztás (nesting) és a csőáthatás-vágás között.
Ez a kettős funkcionalitás nem jelent kompromisszumot a teljesítményben. A világszínvonalú fiber lézerforrásokkal (akár 12kW teljesítményig) és a precíziós fogasléces-fogaskerekes (rack and pinion) hajtásokkal felszerelt berendezés ugyanazt az ipari sebességet és megbízhatóságot nyújtja, mint a dedikált gépek – mindezt jelentősen alacsonyabb teljes bekerülési és üzemeltetési költség (TCO) mellett.
Műszaki adatok
Síkágyas munkaterület
3000x1500mm / 4000x2000mm (Opcionális)
Csőmegmunkálás
Átmérő: 20-220mm | Hossz: 6000mm
Lézerforrás
Fiber lézer 1kW – 12kW (Raycus/IPG)
Pozicionálási pontosság
±0.03 mm
Max. gyorsulás
1.0G – 1.2G

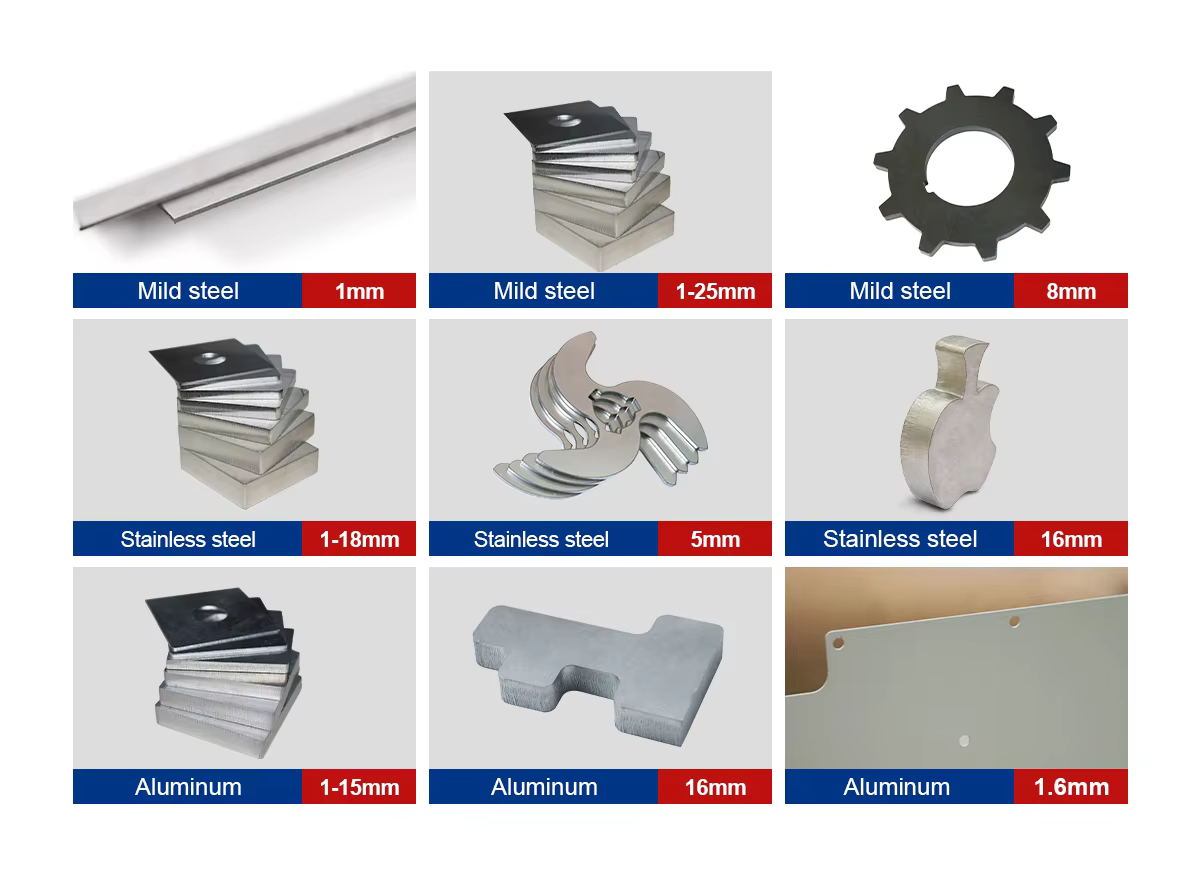

Vágási minták
Lézervágási minták
Mintadarabok szerkezeti acélból és rozsdamentes acélból. A vágható vastagság a lézerforrás teljesítményétől függ; küldje el rajzát a saját anyagából készült mintákhoz.
Gépfelépítés: Portál vagy egybeépített asztali kivitel
A szálaslézer vágógépek két alapvető kivitelben készülnek. A szerkezet határozza meg, hogy a gép mekkora pontosságot tart meg nagy gyorsulásnál és a hosszú vágási ciklusok hőterhelése alatt.
Portálszerkezet (PCL standard)
A vágóasztaltól független sínpálya: a vágási zónából származó hő az asztersszerkezetbe jut, nem a sínpályát tartó vázba.
Dupla hajtás: a portál mindkét oldala hajtott, így nagy gyorsulásnál is derékszögben marad.
Nyitott oldalak: a lemezek oldalról targonca- vagy daruvilla segítségével is betölthetők.
Szerviz: az elhasználódott asztali rácsok és alkatrészek a sínpályák bolygatása nélkül cserélhetők.

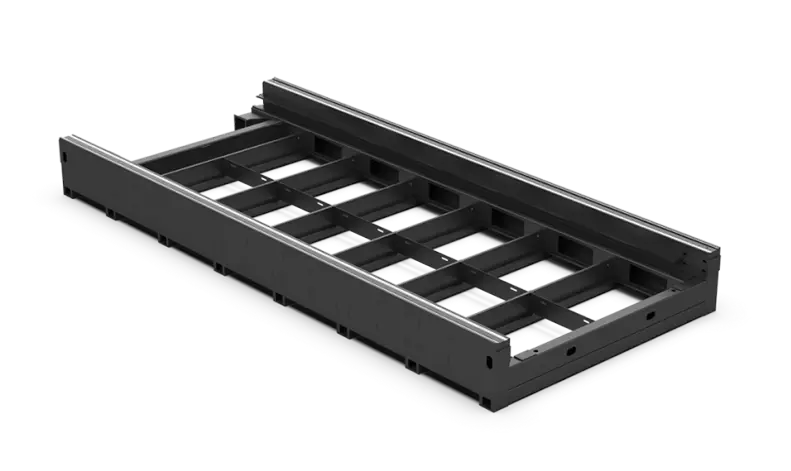

Beépített asztali szerkezet
Egyrészes hegesztett váz: az asztal és a sínek ugyanazon a kereten helyezkednek el, ami helytakarékos és költséghatékony.
Hő: a vágási hő ugyanabba a keretbe jut, amely a síneket hordozza, ami nagy teljesítménynél és hosszabb munkáknál számít igazán.
Pakolás: a zárt oldalak miatt a nagy, nehéz táblák felrakodása lassabb.
Legjobb ide: kisebb teljesítmény, kisebb táblák és korlátozott költségvetés.
Nagy teljesítménynél és nagy gyorsulásnál a portálszerkezet távol tartja a precíziós alkatrészeket a vágási hőtől. Ezért építi a PCL így a szálaslézeres vágógépeit.
Gépágy: Lemezhegesztett vagy csőhegesztett
A gépágy hordozza a portált és viseli a vágófej minden gyorsulását. A felépítése határozza meg, hogy a gép mennyi ideig tartja meg a pontosságát, különösen 3 kW felett és nehéz lemezeknél.

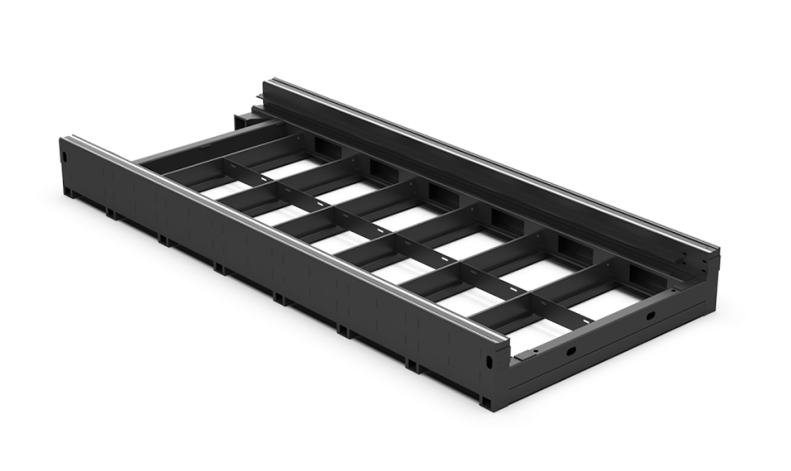

Lemezhegesztett gépágy (PCL standard)
Vastag acéllemez: 12–16 mm-es szénacél lemezből hegesztve; a tömeg elnyeli a rezgéseket nagy gyorsulásnál.
Feszültségmentesítés: kb. 600 °C-on izzítva és a kemencében lassan lehűtve, így a hegesztési feszültségek később nem torzítják el a gépágyat.
Megmunkálás egy felfogásban: a sínek és fogaslécek minden rögzítési felületét egyetlen felfogásban, nagy portálmarni gépen marják síkra, így azok tökéletesen párhuzamosak maradnak.

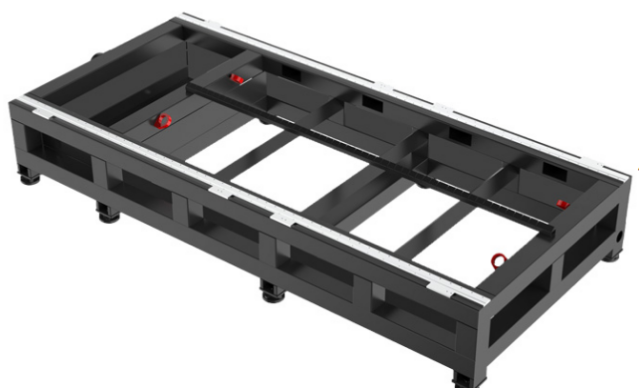

Csőhegesztett ágy (gazdaságos kivitel)
Zárt szelvényű zártszelvény: könnyebb és olcsóbb, de nagy gyorsulásnál hajlamosabb a rezgésre.
Vékonyabb falak: érzékenyebbek a hőre, valamint a nehéz lemezek és a gyors mozgások hatásaira.
Legjobb ide: alacsony teljesítmény és vékony lemez, ahol kisebbek a terhelések.
Árajánlatok összehasonlításakor kérdezze meg, hogyan épül fel a gépágy, hogy feszültségmentesítik-e és hogyan, valamint hogyan történik a felfüggesztési felületek megmunkálása. Ezek a válaszok többet árulnak el a hosszú távú pontosságról, mint az adatlap szerinti pontossági érték.
Globális kiszállítás és logisztika
Gyárunkból az Ön műhelyébe: biztonságos csomagolás, gondos kezelés és megbízható nemzetközi szállítás, amelyet telepítési támogatás és garanciális szerviz követ.
1Export csomagolásMinden gépet megtisztítanak, rozsdavédelemmel látnak el, fóliáznak és rögzítenek a tengeri szállításhoz kialakított export csomagolásban.2Konténerbe rakodásA gépeket bepakolják, kitámasztják és rögzítik a konténerben, majd a lepecsételés előtt ellenőrzik a rakományjegyzék alapján.3Tengeri szállításSzállítás Qingdaóból vagy más kínai kikötőkből kérésre. Az árakat általában FOB Qingdao feltétellel adjuk meg; a szállítási dokumentumok az áruval együtt utaznak.
4Telepítés és támogatás
Telepítési útmutató és gépkezelői képzés
Helyszíni telepítés kérésre elérhető
24 hónapos garancia a teljes gépre
Távoli műszaki támogatás videón és telefonon keresztül
