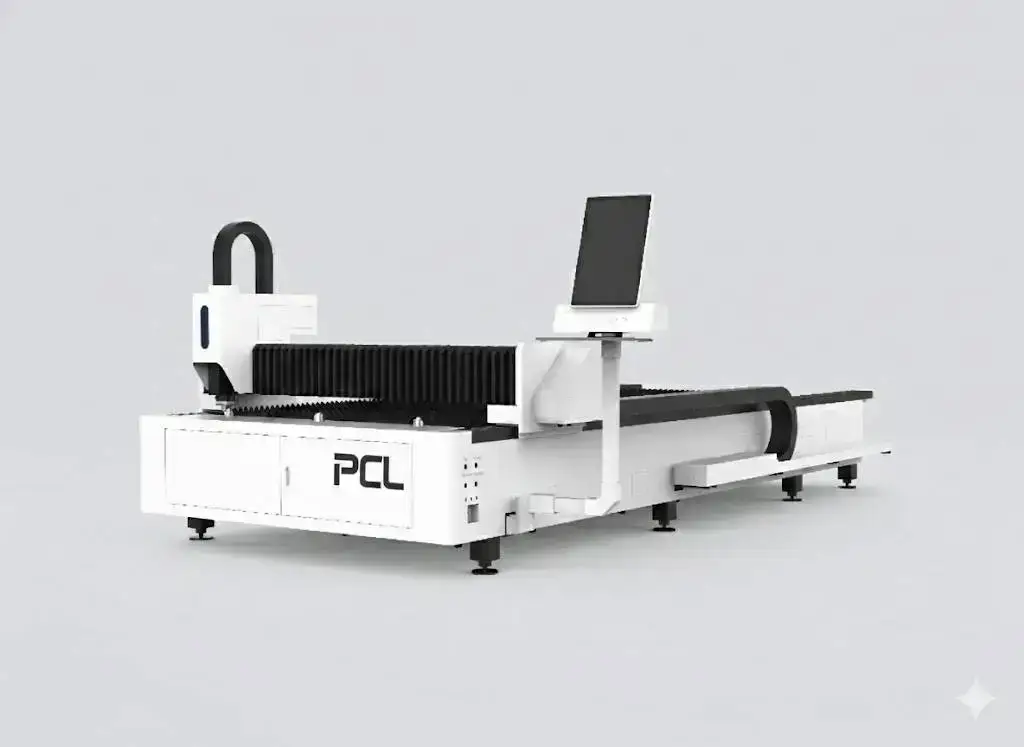

LFP3015: Přehled
LFP3015 je náš otevřený jednostolový laser pro formát plechů 3000 × 1500 mm. Většina zákazníků si jej pořizuje jako svůj první laser – bez problémů na něj naloží standardní formáty plechů, nepotřebuje výměnný stůl ani krytou kabinu a lze jej osadit laserovým zdrojem o výkonu od 1 kW do 12 kW.
Ukázka řezání na stroji LFP3015
Model LFP3015 při řezání na otevřeném stole.
Technické specifikace
| Pracovní plocha | 3000 × 1500 mm |
|---|---|
| Konstrukce | Otevřený rám, jeden stůl |
| Laserový zdroj | 1–12 kW; Raycus, IPG nebo Max |
| Přesnost polohování | ±0,03 mm |
| Max. rychlost pojezdu | 100–120 m/min |
| Materiály | Uhlíková ocel, nerezová ocel, hliník, mosaz |
| Cena | 18 000 – 35 000 USD FOB Qingdao, podle zvoleného zdroje a výbavy |
| Certifikace | CE, ISO 9001 |
| Záruka | 24 měsíců na celý stroj (kromě spotřebního materiálu) |

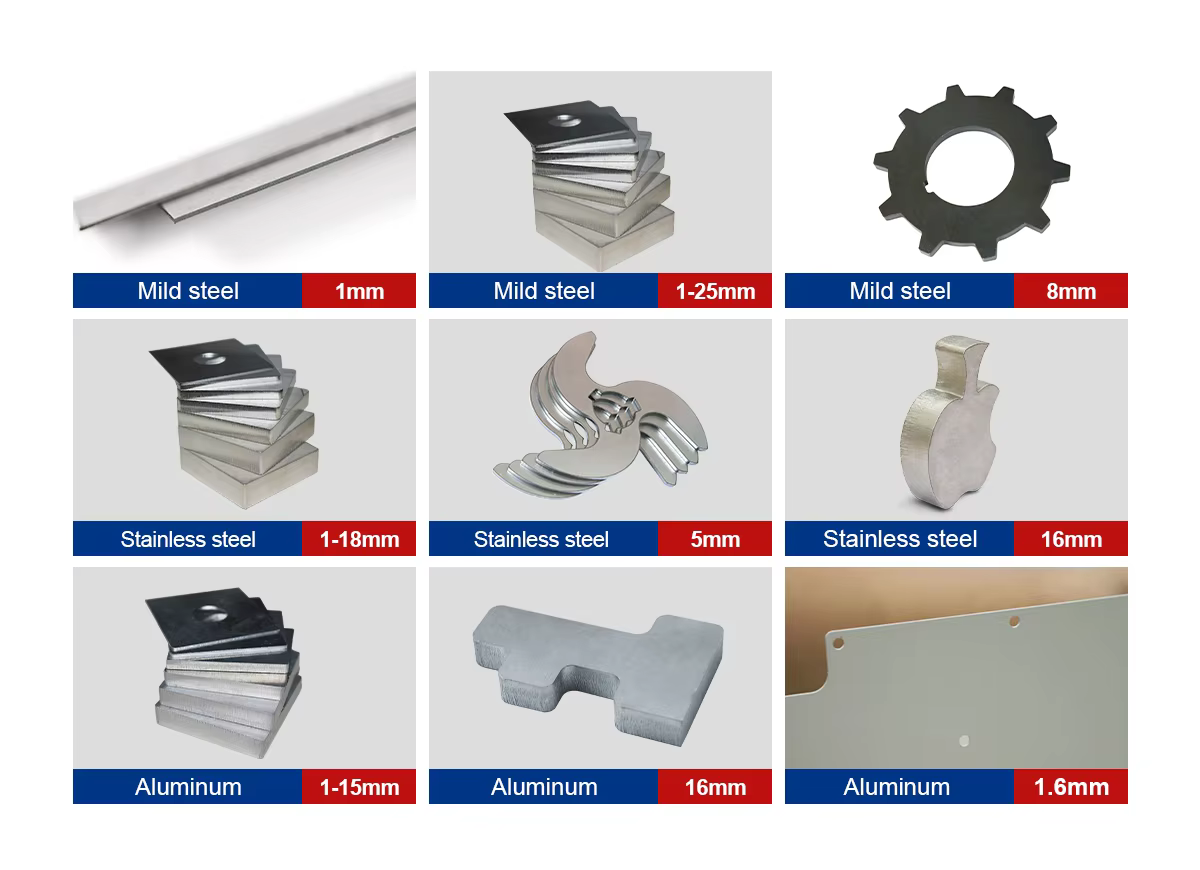

Co jednotlivé výkony zvládnou řezat
Typická maximální tloušťka pro výkony od 1 kW do 60 kW; poslední sloupec označuje výkony, které tento stroj utáhne. Tyto hodnoty berte jako absolutní strop, nikoliv jako běžný pracovní rozsah. Již 1,5 kW zvládne cca 16 mm uhlíkové oceli, takže nižší výkony pokryjí velkou část kovoobrábění; silnější zdroje přinášejí především vyšší rychlost a možnost řezat silnější nerez a hliník.
| Výkon laseru | Uhlíková ocel (O₂) | Nerez (N₂) | Hliník (N₂) | Mosaz (N₂) | Tento model |
|---|---|---|---|---|---|
| 1 kW | 10 mm | 5 mm | 3 mm | 3 mm | ✓ |
| 1,5 kW | 16 mm | 6 mm | 4 mm | 3 mm | ✓ |
| 2 kW | 20 mm | 8 mm | 6 mm | 5 mm | ✓ |
| 3 kW | 22 mm | 10 mm | 8 mm | 6 mm | ✓ |
| 4 kW | 25 mm | 12 mm | 10 mm | 8 mm | ✓ |
| 6 kW | 25 mm | 20 mm | 16 mm | 12 mm | ✓ |
| 8 kW | 40 mm | 30 mm | 30 mm | 16 mm | ✓ |
| 12 kW | 40 mm | 40 mm | 40 mm | 16 mm | ✓ |
| 20 kW | 80 mm | 100 mm | 60 mm | 20 mm | – |
| 60 kW | 200 mm | 150 mm | – | – | – |
Maximální tloušťka je limitní hodnota, řez je pomalejší a má hrubší hranu. Pro každodenní výrobu plánujte tloušťky o několik milimetrů nižší a přesné hodnoty ověřte v řezné tabulce konkrétního zdroje a hlavy ve vaší cenové nabídce.
Typické řezné rychlosti
| Tloušťka | 1,5 kW | 3 kW | 6 kW | 12 kW |
|---|---|---|---|---|
| 2 mm | 5,0 | 3,8–4,2 | – | – |
| 3 mm | 3,6 | 3,2–3,6 | 3,5–4,2 | – |
| 4 mm | 2,5 | 3,0–3,2 | 3,3–3,8 | – |
| 6 mm | 1,4 | 2,2–2,5 | 2,7–3,2 | – |
| 8 mm | 1,2 | 1,8–2,2 | 2,2–2,5 | – |
| 10 mm | 1,0 | 1,0–1,3 | 2,0–2,3 | 2,0–2,3 |
| 12 mm | 0,8 | 0,9–1,0 | 1,9–2,1 | 3,0–3,5 |
| 16 mm | 0,5 | 0,6–0,7 | 1,2–1,4 | 2,8–3,0 |
| 20 mm | – | 0,5–0,55 | 0,6–0,7 | 1,5–1,6 |
| 25 mm | – | – | 0,4–0,5 | 0,8–1,0 |
| Tloušťka | 1,5 kW | 3 kW | 6 kW | 12 kW |
|---|---|---|---|---|
| 1 mm | 20 | 28–35 | 40–50 | 50–60 |
| 2 mm | 7 | 18–24 | 25–30 | 40–45 |
| 3 mm | 4,5 | 7–10 | 15–18 | 30–35 |
| 5 mm | 1,5 | 3,0–3,6 | 7–8 | 15–18 |
| 6 mm | 0,8 | 2,0–2,7 | 6–7 | 13–15 |
| 8 mm | – | 1,0–1,2 | 3,5–3,8 | 8–10 |
| 10 mm | – | 0,5–0,6 | 1,6–2,0 | 6,5–7,5 |
| 12 mm | – | – | 1,0–1,2 | 5,0–5,5 |
| 16 mm | – | – | 0,5–0,6 | 2,0–2,3 |
| 20 mm | – | – | 0,2–0,35 | 1,2–1,4 |
Rychlosti jsou uvedeny v m/min. Jedná se o typické hodnoty pro kvalitní řezání; požadavky na kvalitu hrany, jakost materiálu, čistotu plynů a typ řezné hlavy je mohou ovlivnit. Součástí vaší cenové nabídky je tabulka pro konkrétní konfiguraci.
Práce s otevřeným stolem
Všechno je po ruce: můžete sledovat řeznou hlavu, vytáhnout díl přímo během probíhající zakázky a naložit nový plech z boku pomocí vysokozdvižného vozíku. Daň za tuto konstrukci spočívá v prostojích, protože laser čeká, než se stůl vyčistí a znovu naloží. U kusové a malosériové výroby to téměř nehraje roli. Jakmile však stroj jede stejné díly po celou směnu, model LFP4020 s výměnným stolem si na sebe vydělá rychleji.
Otevřený stroj rovněž vyžaduje dobře uspořádaný prostor v okolí: vymezenou a zabezpečenou zónu, aby nikdo nevstoupil do dráhy paprsku, a odsávání zplodin připojené k pracovnímu stolu.
Zařazení v nabídce laserů PCL
| Model | Pracovní plocha | Výkon | Nejlepší pro |
|---|---|---|---|
| GF3012 | 3000 × 1200 mm | 6–60 kW | Vysoký výkon na kompaktním stole |
| LFP3015 (tento stroj) | 3000 × 1500 mm | 1–12 kW | Otevřený jednodílný stůl; standardní formáty plechů |
| LFP4020 | 4000 × 2000 mm | 1–30 kW | Vyměnitelný duální stůl pro sériovou výrobu |
| LFH4020 | 4000 × 2000 mm | 1–30 kW | Vysokovýkonné řezání plechů na svařovaném loži |
| LFP6020 | 6000 × 2000 mm | 1,5–3 kW | Dlouhé plechy s nižší počáteční investicí |
| LFH6020 | 6000 × 2000 mm | 1–12 kW | Velkoformátová výroba |
| 2 v 1 pro plechy a trubky | 3015 nebo 4020 + trubki Ø20–220 mm | 1–12 kW | Plech i trubka na jednom stroji |
Typická výroba
- Nápisy a cedule z oceli a hliníku.
- Díly a držáky pro vzduchotechniku (HVAC).
- Rozvaděče a plechové panely.
- Ramy nábytku.
- Zakázkové díly v menších sériích pro místní zákazníky.
Časté problémy a jak je vyřešit
| Problém | Obvyklá příčina | Co dělat |
|---|---|---|
| Troska pod nerezí nebo hliníkem | Příliš vysoká rychlost, nízký tlak dusíku nebo nedostatečně hluboký ohniskový bod | Snížit rychlost nebo zvýšit tlak; posunout ohnisko níže (do záporných hodnot) s rostoucí tloušťkou |
| Nedoříznutý materiál | Nedokončený zápal, příliš kladné ohnisko při řezání kyslíkem, znečištěná ochranná sklíčka | Nechat doběhnout všechny fáze zápalu; zvýšit ohnisko v krocích po 1 mm; vyčistit nebo vyměnit sklíčko |
| Spálené rohy a malé otvory | Kumulace tepla tam, kde řezná hlava zpomaluje | Použít korekci výkonu v rozích; změnit pořadí řezání pro lepší odvod tepla |
| Díly se zvedají a narážejí do hlavy | Malé výpalky propadávají mezi rošty | Nechat mikromůstky; vyměnit opotřebované rošty; řezat malé díly jako poslední |
| Žlutá nebo hnědá řezná hrana nerezi | Dusík s čistotou pod 99,99 %, nízký tlak, příliš velká vzdálenost od materiálu nebo netěsnost | Použít minimálně 99,99% dusík; nastavit vzdálenost trysky na cca 0,5 mm; přidat 1–2 bary; provést zkoušku těsnosti |
Co rozhoduje o ceně
| Položka | Možnosti | Vliv |
|---|---|---|
| Laserový zdroj | Značka (Raycus, IPG, Max) a výkon | Největší položka; vyšší výkon stojí více a vyžaduje větší chladič a napájení |
| Řezná hlava | Automatické zaostřování Raytools nebo WSX | Automatické ostření a ochrana proti kolizím |
| Pohon | Značka servomotorů, vedení a hřebeny | Přesnost po mnoho let provozu |
| Stůl | Otevřený jednodílný stůl | Nejnižší cena v řadě; bez vyměnitelného stolu |
Model LFP3015 stojí 18 000 – 35 000 USD FOB Qingdao; značka a výkon zdroje dělají největší rozdíl.
Od poptávky k výrobě
- Díly a vzorky. Pošlete nám několik typických výkresů, materiálů a tlouštěk; nařežeme vzorky s výkonem, o kterém uvažujete.
- Konfigurace. Upřesníme zdroj, hlavu, stůl a doplňky a zašleme výkres s půdorysem, požadavky na napájení, plyny a odsávání.
- Výroba a testování. Stroj je sestaven a otestován před odesláním; dodací lhůta je potvrzena v cenové nabídce.
- Příprava pracoviště. Rovná podlaha, přívod elektřiny, řezný plyn, stlačený vzduch a připravené odsávání před příjezdem.
- Instalace a zaškolení. Zahrnuto v cenové nabídce stroje; obsluha se naučí programovat v nestingovém softwaru, nastavovat parametry, provádět denní kontroly a řešit běžné závady.
- Podpora. 24měsíční záruka na celý stroj, kromě spotřebního materiálu.
Než si objednáte
- Velikost vašich plechů a zda kupujete i formáty 1250 × 2500 mm.
- Skladba tlouštěk podle hodin měsíčně.
- Plyn: stlačený vzduch pro tenké plechy, dusík pro nerez, kyslík pro silnou ocel.
- Volný prostor kolem stolu pro bezpečnostní zónu a nakládku vysokozdvižným vozíkem.
Údržba
| Kdy | Co |
|---|---|
| Denně | Zkontrolovat a vyčistit ochranné sklíčko; zkontrolovat stav a centrování trysky; zkontrolovat tlaky plynů. |
| Týdně | Odstranit strusku z roštů; očistit prach z lineárního vedení a hřebenů; zkontrolovat hladinu vody v chladiči. |
| Pravidelně | Vyměnit opotřebované rošty; namazat vedení a hřebeny; vyměnit vodu v chladiči; vyměnit filtrační vložky odsávání. |
Bezpečnost
Otevřený stroj nemá kolem paprsku kryt, takže odražené světlo od plechu není vidět a může poškodit zrak. Během řezání udržujte prostor kolem stolu ohrazený, každému uvnitř poskytněte ochranné brýle s certifikací pro danou vlnovou délku laseru a nechte zapnuté odsávání. Struska a prach v loži mohou začít hořet, zejména po řezání hiníku; lože pravidelně čistěte a mějte nablízku hasicí přístroj. Tlakové láhve s kyslíkem a rozvody musí být zbaveny oleje a mastnoty.
Výhody a omezení
Výhody
- Pojme standardní plechy 1500 × 3000 mm
- Nejnižší investice v produktové řadě
- Otevřený přístup pro nakládku a kontrolu
Omezení, která je třeba znát
- Laser čeká během nakládky
- Vyžaduje ohrazený prostor
- Není stavěn pro dlouhý provoz bez obsluhy
Často kladené otázky k LFP3015
Jaké formáty plechů LFP3015 zpracuje?
Plech o velikosti až 3000 × 1500 mm, což je standardní formát 10 × 5 stop.
Kolik LFP3015 stojí?
18 000 – 35 000 USD FOB Qingdao. Značka a výkon zdroje dělají největší rozdíl v ceně.
Jaký výkon si mám vybrat?
Vybírejte podle tloušťky, kterou řezáte nejčastěji, nikoliv podle nejtlustšího plechu, který potkáte jednou za rok. Tuto tloušťku pak porovnejte s tabulkou výkonů zvoleného zdroje.
Je LFP3015 v kapotovaném provedení?
Ne, je otevřený. Pokud požadujete vyměnitelný stůl a vyšší produktivitu, podívejte se na model LFP4020.
Jaký plyn potřebuji pro LFP3015?
Stlačený vzduch levně pokryje tenké uhlíkové a nerezové plechy; dusík zajistí lesklé hrany nerezi; kyslík se používá pro silnější uhlíkovou ocel.
Mohu výkon laseru později navyšovat?
Zdroj je hlavní komponentou; promyslete si potřebný výkon již při nákupu. Pokud plánujete přechod na silnější plechy, poraďte se s námi předem.
Porovnejte všechny vláknové laserové řezací stroje vedle sebe v našem průvodci výběrem.
Pošlete nám rozměry vašich plechů a skladbu tloušťek. Doporučíme vhodný zdroj a zašleme cenovou nabídku na LFP3015 s uvedením značky každé komponenty.
