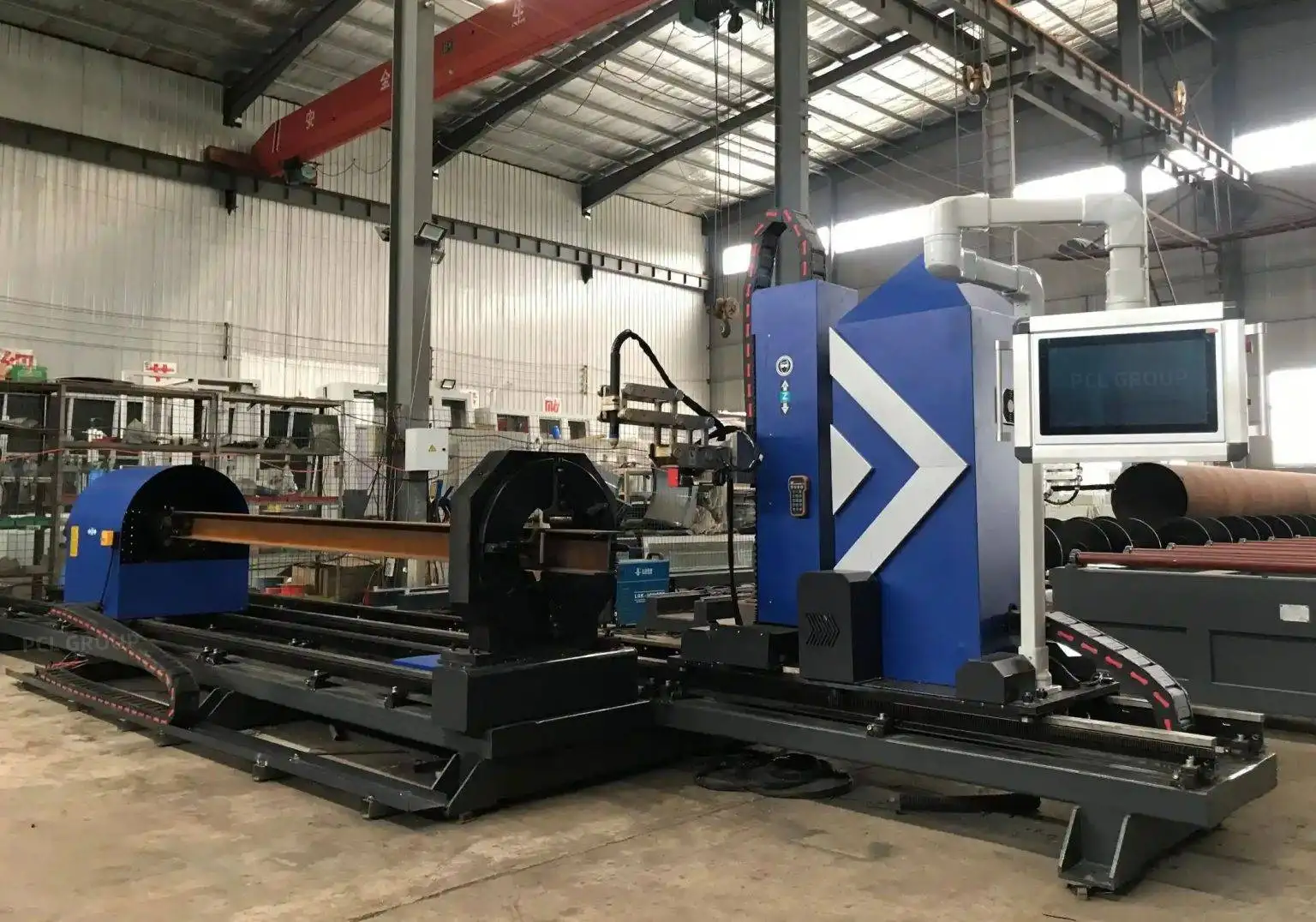

8osý profilový plazmový řezací stroj: Přehled
PCL 8osý profilový řezací stroj řezá a zkoseně tvaruje trubky a ocelové profily na jednom stroji: kruhové a čtvercové trubky, obdélníkové trubky, U-profilové oceli, úhelníky a H- nebo I-nosníky. Osm synchronizovaných os umožňuje řezání úkosů na přírubě i stojině nepravidelných profilů.
8osé profilové řezání v praxi
Řezání a zkosení ocelových profilů.
Technické specifikace
| Profily | Kruhové, čtvercové a obdélníkové trubky; U-profily; úhelníky; H- a I-nosníky |
|---|---|
| Kapacita trubek | Kruhové do Ø800 mm, čtvercové do 600 mm |
| Úkos | Až do ±60° s prostorovou kompenzací úhlu |
| Hořáky | Plazma do 30 mm; autogen do 100 mm |
| Délka | 6 m nebo 12 m |
| Cena | USD 45,000–80,000 FOB Qingdao, podle konfigurace |
| Certifikace | CE, ISO 9001 |
| Záruka | 24 měsíců na celý stroj (kromě spotřebního materiálu) |
Co tento stroj nahrazuje
Ocelové profily obvykle procházejí pilou, vrtacím zařízením a ručním řezáním hořákem pro výřezy a úkosy. 8osý řezací stroj provádí koncové řezy, výřezy, otvory a úkosy na trubkách a nosnících přímo podle programu, takže díly do sebe při montáži přesně pasují a příprava svarů je konzistentní. Kvalita řezné hrany se obvykle specifikuje podle normy ISO 9013 (třídy kolmosti a drsnosti). Pokud vaše výkresy vyžadují konkrétní třídu, sdělte nám ji a my ji ověříme na zkušebních vzorcích.
Pro přesné otvory pro šrouby do H-nosníků a tenčích profilů doporučujeme také porovnat laserovou linku na H-nosníky HF30120.
Zařazení v nabídce plazmových strojů PCL
| Stroj | Určeno pro | Cena (FOB Qingdao) |
|---|---|---|
| Přenosná plazmová řezačka | Ruční nebo vedené řezání, 12–25 mm | USD 1,200 |
| Stolní plazma P3015 | Plech a tabule na kompaktním integrovaném stole | USD 2,000–15,000 |
| Portálová plazma | Velké plechy; plazma a volitelný autogen | USD 2,000–15,000 |
| 5osá zkosená plazma | Úkosy V, X, Y a K pro přípravu svarů | USD 35,000–60,000 |
| Trubková plazma | Kruhové trubky Ø50–1500 mm, sedlové řezy | Na vyžádání |
| 8osá profilová plazma (tento stroj) | Trubky, U-profily, H- a I-nosníky s úkosy | USD 45,000–80,000 |
Často kladené otázky k 8osé profilové plazmě
Jaké profily může 8osý stroj řezat?
Kruhové, čtvercové a obdélníkové trubky, U-profily, úhelníky a H- nebo I-nosníky.
Jak velké mohou být trubky?
Kruhové trubky do Ø800 mm a čtvercové trubky do 600 mm.
Jakou tloušťku dokáže řezat?
Do 30 mm s plazmou a do 100 mm s autogenovým hořákem.
Kolik stroj stojí?
USD 45,000–80,000 FOB Qingdao, v závislosti na délce a volitelném příslušenství.
Porovnejte všechny plazmové řezací stroje vedle sebe v našem průvodci výběrem.
Pošlete nám seznam vašich profilů. Potvrdíme rozsah a připravíme cenovou nabídku na 8osou linku.
