Laser cắt tấm và ống 2 trong 1: Tổng quan

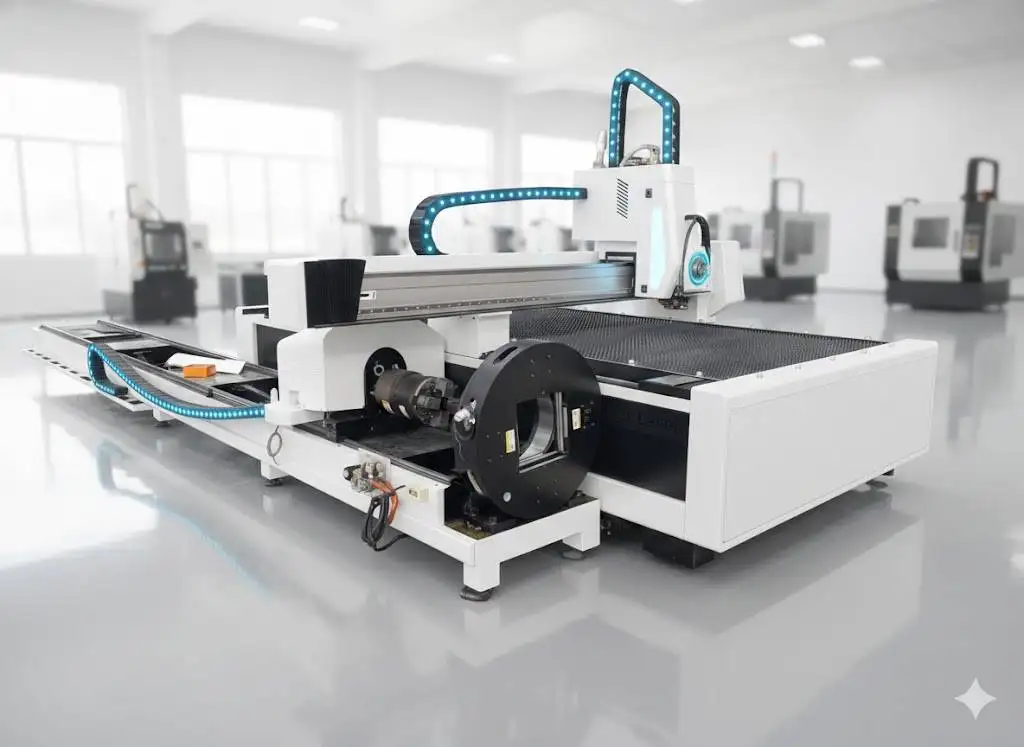

Máy 2 trong 1 có bàn cắt phẳng để cắt tấm và mâm cặp khí nén để cắt ống, dùng chung một nguồn laser và một bộ điều khiển. Dòng máy này rất phù hợp cho các xưởng gia công chủ yếu cắt tấm và cắt ống số lượng vừa phải, không muốn đầu tư thêm máy thứ hai và tốn thêm nhân công vận hành.
Thông số kỹ thuật
| Bàn cắt tấm | 3000 × 1500 mm hoặc 4000 × 2000 mm |
|---|---|
| Cắt ống | Ø20–220 mm, dài 6000 mm; ống tròn, vuông, chữ nhật, oval |
| Nguồn laser | 1–12 kW; Raycus hoặc IPG |
| Độ chính xác định vị | ±0.03 mm |
| Gia tốc tối đa | 1.0–1.2 G |
| Kẹp ống | Mâm cặp khí nén |
| Chứng nhận | CE, ISO 9001 |
| Bảo hành | 24 tháng cho toàn bộ máy (trừ linh kiện tiêu hao) |
Khả năng cắt theo công suất
Độ dày tối đa thông thường từ 1 kW đến 60 kW; cột cuối cùng thể hiện các mức công suất mà dòng máy này có thể trang bị. Quý khách nên coi các con số này là giới hạn kỹ thuật tối đa, không phải là phạm vi làm việc hàng ngày.

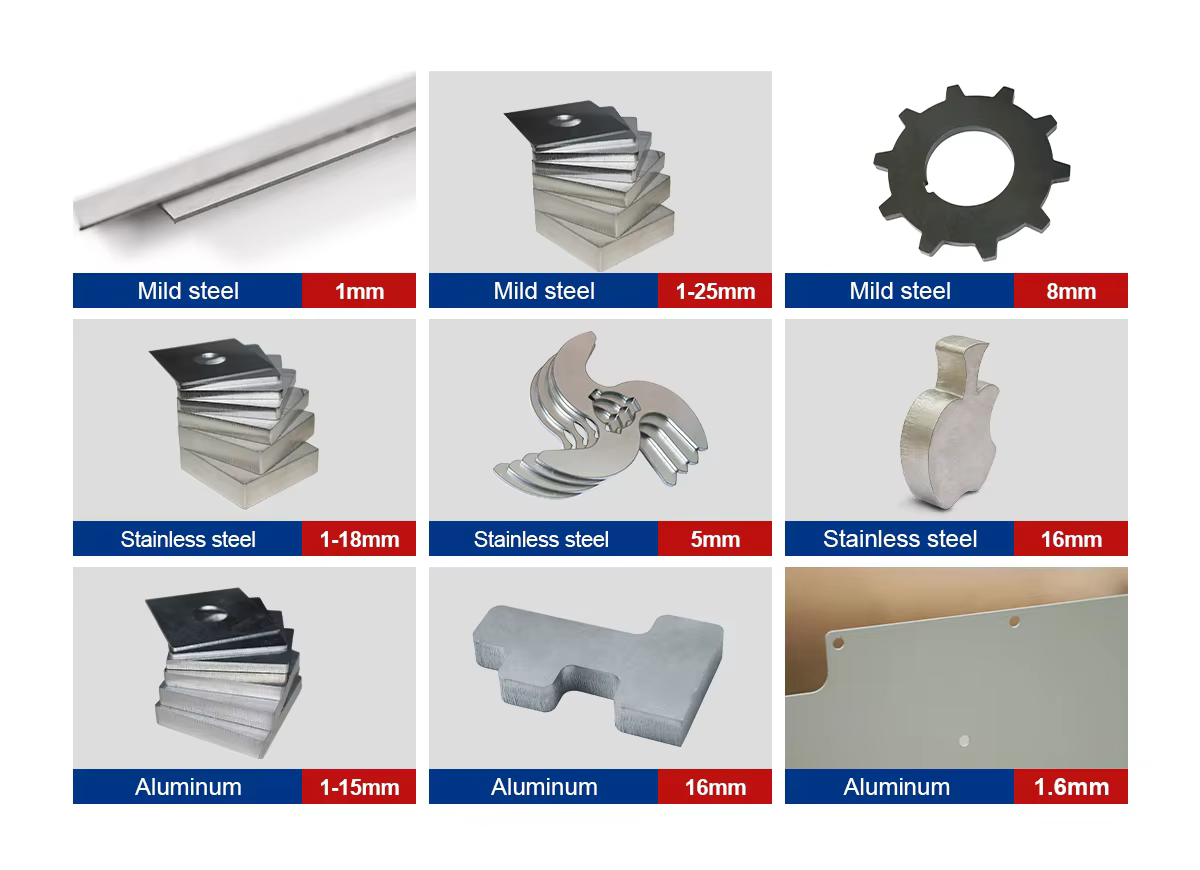

| Công suất laser | Thép carbon (O₂) | Inox (N₂) | Nhôm (N₂) | Đồng thau (N₂) | Model này |
|---|---|---|---|---|---|
| 1 kW | 10 mm | 5 mm | 3 mm | 3 mm | ✓ |
| 1.5 kW | 16 mm | 6 mm | 4 mm | 3 mm | ✓ |
| 2 kW | 20 mm | 8 mm | 6 mm | 5 mm | ✓ |
| 3 kW | 22 mm | 10 mm | 8 mm | 6 mm | ✓ |
| 4 kW | 25 mm | 12 mm | 10 mm | 8 mm | ✓ |
| 6 kW | 25 mm | 20 mm | 16 mm | 12 mm | ✓ |
| 8 kW | 40 mm | 30 mm | 30 mm | 16 mm | ✓ |
| 12 kW | 40 mm | 40 mm | 40 mm | 16 mm | ✓ |
| 20 kW | 80 mm | 100 mm | 60 mm | 20 mm | – |
| 60 kW | 200 mm | 150 mm | – | – | – |
Độ dày tối đa chỉ là giới hạn kỹ thuật, khi cắt sẽ chạy chậm hơn và bề mặt mép cắt có thể không được láng mịn. Quý khách nên lên kế hoạch sản xuất hàng ngày với độ dày thấp hơn vài milimét và xác nhận lại với bảng thông số cắt của đúng loại nguồn và đầu cắt trong báo giá.
Tốc độ cắt tham khảo
| Độ dày | 1.5 kW | 3 kW | 6 kW | 12 kW |
|---|---|---|---|---|
| 2 mm | 5.0 | 3.8–4.2 | – | – |
| 3 mm | 3.6 | 3.2–3.6 | 3.5–4.2 | – |
| 4 mm | 2.5 | 3.0–3.2 | 3.3–3.8 | – |
| 6 mm | 1.4 | 2.2–2.5 | 2.7–3.2 | – |
| 8 mm | 1.2 | 1.8–2.2 | 2.2–2.5 | – |
| 10 mm | 1.0 | 1.0–1.3 | 2.0–2.3 | 2.0–2.3 |
| 12 mm | 0.8 | 0.9–1.0 | 1.9–2.1 | 3.0–3.5 |
| 16 mm | 0.5 | 0.6–0.7 | 1.2–1.4 | 2.8–3.0 |
| 20 mm | – | 0.5–0.55 | 0.6–0.7 | 1.5–1.6 |
| 25 mm | – | – | 0.4–0.5 | 0.8–1.0 |
| Độ dày | 1.5 kW | 3 kW | 6 kW | 12 kW |
|---|---|---|---|---|
| 1 mm | 20 | 28–35 | 40–50 | 50–60 |
| 2 mm | 7 | 18–24 | 25–30 | 40–45 |
| 3 mm | 4.5 | 7–10 | 15–18 | 30–35 |
| 5 mm | 1.5 | 3.0–3.6 | 7–8 | 15–18 |
| 6 mm | 0.8 | 2.0–2.7 | 6–7 | 13–15 |
| 8 mm | – | 1.0–1.2 | 3.5–3.8 | 8–10 |
| 10 mm | – | 0.5–0.6 | 1.6–2.0 | 6.5–7.5 |
| 12 mm | – | – | 1.0–1.2 | 5.0–5.5 |
| 16 mm | – | – | 0.5–0.6 | 2.0–2.3 |
| 20 mm | – | – | 0.2–0.35 | 1.2–1.4 |
Tốc độ tính bằng m/min. Đây là các giá trị tham khảo để đạt chất lượng cắt tốt; yêu cầu về mép cắt, mác vật liệu, độ tinh khiết của khí trợ giá và đầu cắt sẽ làm thay đổi tốc độ thực tế. Bảng báo giá của chúng tôi sẽ đính kèm thông số chi tiết cho cấu hình máy chính xác của quý khách.
Bài toán kinh tế: Ưu và nhược điểm
Dùng chung một nguồn laser và một nhân công vận hành cho cả hai công việc giúp tiết kiệm đáng kể chi phí, miễn là lượng công việc cắt ống chiếm tỉ trọng nhỏ hơn. Tuy nhiên, máy chỉ làm được một việc tại một thời điểm: trong lúc cắt ống thì bàn cắt tấm phải đợi, và ngược lại. Khi khối lượng cắt ống đã kín các ca làm việc, hoặc quý khách cần cắt ống có đường kính lớn hơn 220 mm hay dài hơn 6 m, việc đầu tư một chiếc máy cắt laser ống chuyên dụng sẽ là phương án tối ưu hơn.
Vị trí của dòng máy này trong danh mục sản phẩm PCL
| Model | Vùng làm việc | Công suất | Phù hợp nhất cho |
|---|---|---|---|
| GF3012 | 3000 × 1200 mm | 6–60 kW | Công suất cao trên bàn máy nhỏ gọn |
| LFP3015 | 3000 × 1500 mm | 1–12 kW | Bàn đơn hở; khổ tôn tiêu chuẩn |
| LFP4020 | 4000 × 2000 mm | 1–30 kW | Bàn trao đổi tự động cho sản lượng lớn |

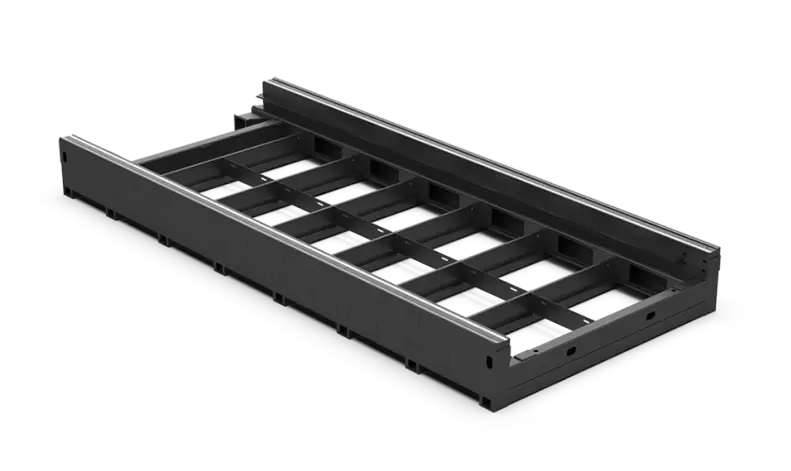

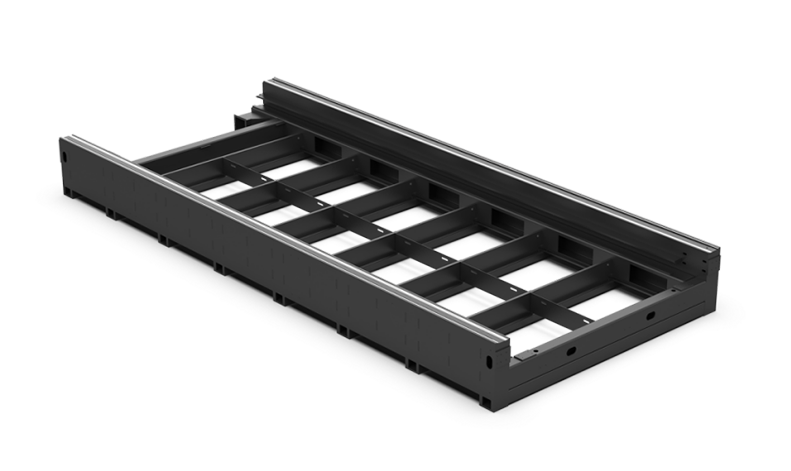

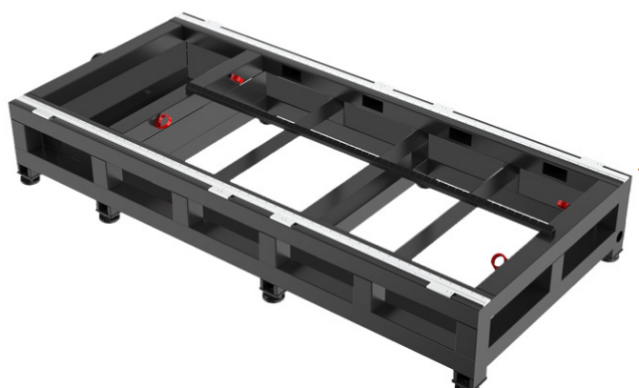

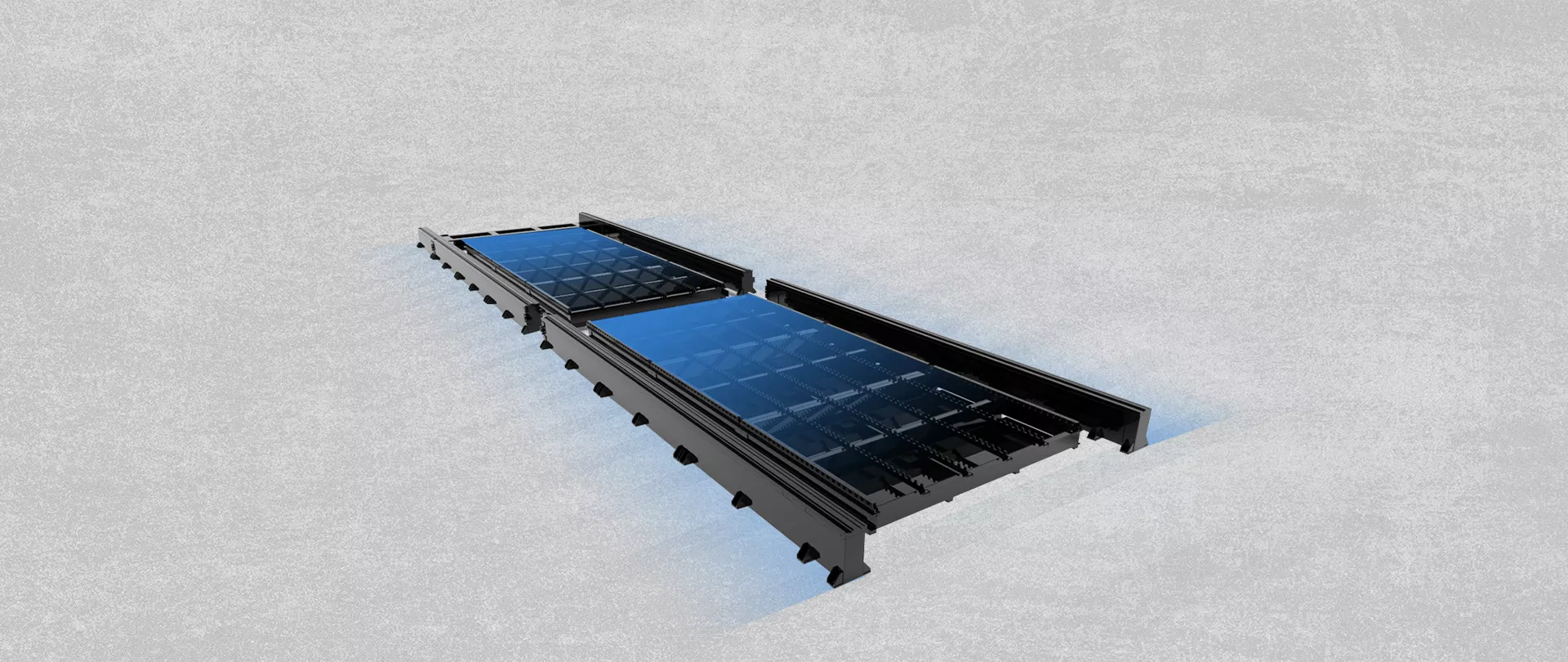

| LFH4020 | 4000 × 2000 mm | 1–30 kW | Cắt tấm dày công suất cao trên bệ máy hàn tấm thép |
| LFP6020 | 6000 × 2000 mm | 1.5–3 kW | Cắt tôn dài với mức đầu tư hợp lý |
| LFH6020 | 6000 × 2000 mm | 1–12 kW | Sản xuất khổ lớn |
| Tấm & ống 2 trong 1 (máy này) | 3015 hoặc 4020 + ống Ø20–220 mm | 1–12 kW | Cắt cả tấm và ống trên cùng một máy |
Các sự cố thường gặp và cách khắc phục
| Sự cố | Nguyên nhân thường gặp | Cách xử lý |
|---|---|---|
| Sản phẩm ống bị lệch vị trí | Ống bị cong hoặc xoắn chưa được bù trừ | Chạy chức năng dò tâm cạnh trước khi cắt; kiểm tra lại chấu kẹp mâm cặp |
| Có bavia (xỉ) ở mặt dưới khi cắt inox hoặc nhôm | Tốc độ quá nhanh, áp suất khí nitơ quá thấp hoặc tiêu cự chưa đủ sâu | Giảm tốc độ cắt hoặc tăng áp suất khí; hạ tiêu cự xuống (âm) khi độ dày tăng lên |
| Cắt không đứt | Quá trình mồi lỗ chưa hoàn tất, tiêu cự chưa đủ dương khi cắt oxy, kính bảo vệ bị bẩn | Để quá trình mồi lỗ chạy xong; tăng tiêu cự theo các bước 1 mm; vệ sinh hoặc thay mới kính bảo vệ |
| Chi tiết nhỏ bị lật ngửa và va quẹt vào đầu cắt | Chi tiết nhỏ rơi lọt qua khe nan đỡ | Thiết lập điểm nối vi mô (micro-joint); thay thế các thanh nan đỡ bị mòn; cắt các chi tiết nhỏ ở công đoạn cuối cùng |
Các yếu tố quyết định giá thành máy
| Hạng mục | Tùy chọn | Ảnh hưởng |
|---|---|---|
| Nguồn laser | Thương hiệu (Raycus, IPG, Max) và công suất | Hạng mục chiếm tỷ trọng lớn nhất; công suất cao hơn sẽ đắt hơn và cần máy làm lạnh (chiller) cũng như nguồn điện lớn hơn |
| Đầu cắt | Raytools hoặc WSX tự động lấy nét | Tự động lấy nét và chống va chạm |
| Hệ thống truyền động | Thương hiệu motor servo, thanh ray và thanh răng | Độ chính xác bền bỉ qua năm tháng |
| Khung máy | 3015 hoặc 4020 | Bàn cắt lớn hơn phù hợp với khổ tôn lớn hơn |
| Cụm trục xoay cắt ống | Mâm cặp khí nén, Ø20–220 mm × 6 m | Tích hợp khả năng cắt ống mà không cần đầu tư thêm máy thứ hai |
Máy 2 trong 1 sẽ được báo giá theo yêu cầu cụ thể.
Từ yêu cầu đặt hàng đến sản xuất thực tế
- Sản phẩm và mẫu. Gửi bản vẽ các chi tiết tấm và ống tiêu chuẩn kèm theo kích thước và vật liệu.
- Cấu hình máy. Chúng tôi chốt công suất nguồn, đầu cắt, bàn làm việc và các tùy chọn, đồng thời gửi bản vẽ bố trí không gian xưởng, nguồn điện, khí nén và hệ thống hút bụi.
- Lắp ráp và chạy thử. Máy được lắp ráp và kiểm tra kỹ lưỡng trước khi xuất xưởng; thời gian giao hàng được xác nhận rõ trong báo giá.
- Chuẩn bị mặt bằng. Đảm bảo sàn phẳng, nguồn điện, khí trợ gia, khí nén và hệ thống hút khói sẵn sàng trước khi máy đến nơi.
- Lắp đặt và đào tạo. Trọn gói theo máy; kỹ thuật viên của bạn sẽ được hướng dẫn về phần mềm xếp phôi (nesting), thông số cắt, kiểm tra hàng ngày và xử lý lỗi cơ bản.
- Hỗ trợ kỹ thuật. Bảo hành 24 tháng cho toàn bộ máy, không bao gồm vật tư tiêu hao.
Trước khi đặt hàng
- Tỷ lệ thời gian gia công cắt tấm và cắt ống tại xưởng của bạn.
- Kích thước ống lớn nhất và chiều dài ống.
- Không gian xung quanh máy để cấp phôi ống dài 6 m.
- Ai sẽ là người lập trình cắt tấm và cắt ống.
Bảo trì bảo dưỡng
| Thời gian | Công việc |
|---|---|
| Hàng ngày | Kiểm tra và làm sạch kính bảo vệ; kiểm tra tình trạng béc cắt và tâm chùm tia; kiểm tra áp suất khí. Kiểm tra chấu mâm cặp. |
| Hàng tuần | Dọn xỉ cắt; vệ sinh thanh ray, thanh răng và mâm cặp; xả nước bộ lọc khí nén. |
| Định kỳ | Thay thế nan đỡ bàn cắt; bôi trơn thanh ray và thanh răng; kiểm tra gioăng khí mâm cặp; thay nước máy làm lạnh (chiller). |
An toàn lao động
Tia laser phản xạ từ bề mặt kim loại là vô hình và có thể gây tổn hại cho mắt, do đó khu vực cắt phải được bao bọc hoặc rào chắn cẩn thận và các công tắc liên động cửa phải luôn hoạt động tốt. Luôn bật hệ thống hút khói và giữ cho các phin lọc sạch sẽ; bụi trong gầm máy và phin lọc có thể bắt lửa, đặc biệt là sau khi cắt nhôm. Giữ cho thiết bị oxy không dính dầu mỡ và cố định chắc chắn các bình khí.
Câu hỏi thường gặp về máy laser 2 trong 1
Máy có thể cắt được những loại ống nào?
Ø20–220 mm, dài tối đa 6000 mm, gồm các dạng ống tròn, ống vuông, ống chữ nhật và ống elip.
Các kích thước bàn cắt phẳng gồm những loại nào?
3000 × 1500 mm hoặc 4000 × 2000 mm.
Máy có thể cắt tấm và cắt ống cùng một lúc không?
Không. Máy sẽ chuyển đổi linh hoạt giữa chế độ bàn cắt phẳng và mâm cặp cắt ống.
Khi nào nên đầu tư một máy cắt ống chuyên dụng?
Khi khối lượng công việc cắt ống chiếm phần lớn thời gian ca làm việc, hoặc khi kích thước ống lớn hơn 220 mm hoặc dài hơn 6 m.
Việc chuyển đổi giữa cắt tấm và cắt ống có mất nhiều thời gian không?
Máy chuyển đổi tự động giữa chế độ bàn phẳng và mâm cặp; phần lớn thời gian thực tế dành cho việc lên xuống phôi ống hoặc phôi tấm.
Độ chính xác khi cắt ống có giống với máy cắt ống chuyên dụng không?
Độ chính xác định vị là ±0,03 mm; đối với nhu cầu sản lượng ống lớn, một dòng máy cắt ống chuyên dụng sẽ xử lý khâu cấp phôi và ống dài tối ưu hơn.
So sánh trực quan tất cả các dòng máy cắt laser fiber trong cẩm nang lựa chọn của chúng tôi.
Hãy cho chúng tôi biết tỷ lệ gia công tấm và ống của bạn. Chúng tôi sẽ tư vấn giải pháp tối ưu nhất xem nên chọn máy 2 trong 1 hay đầu tư 2 máy riêng biệt để mang lại hiệu quả kinh tế cao nhất.
