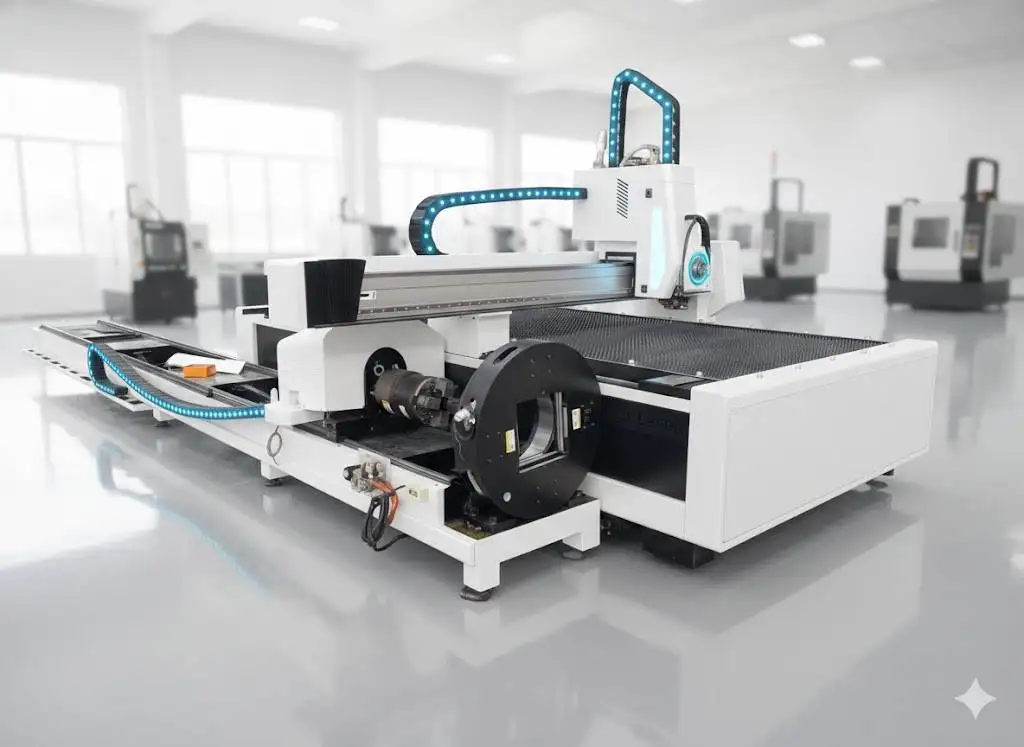

2-in-1 Plaat- en Buislaser: Overzicht
De 2-in-1 machine heeft een wisseltafel voor platen en een pneumatische klauwplaat voor buizen, die één bron en één besturing delen. Dit is ideaal voor werkplaatsen die voornamelijk plaatwerk en af en toe buizen snijden, en geen tweede machine willen aanschaffen en bemannen.
Technische specificaties
| Tafel | 3000 × 1500 mm of 4000 × 2000 mm |
|---|---|
| Buizen | Ø20–220 mm, 6000 mm lang; rond, vierkant, rechthoekig, ovaal |
| Laserbron | 1–12 kW; Raycus of IPG |
| Positioneernauwkeurigheid | ±0.03 mm |
| Max. versnelling | 1.0–1.2 G |
| Buisreductie / opspanning | Pneumatische klauwplaat |
| Certificering | CE, ISO 9001 |
| Garantie | 24 maanden op de gehele machine (verbruiksartikelen uitgezonderd) |

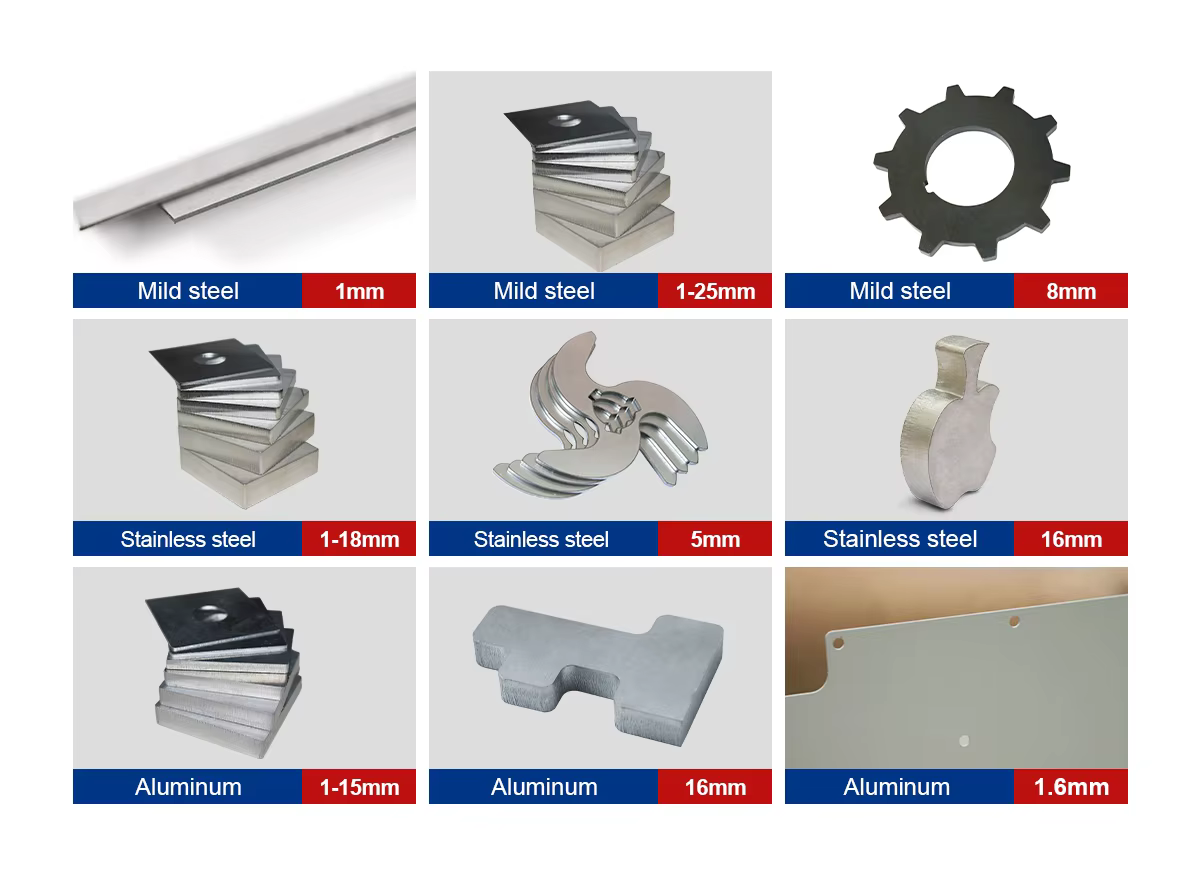

Wat de vermogensopties kunnen snijden
Typische maximale dikte van 1 kW tot 60 kW; de laatste kolom geeft aan welke vermogens deze machine kan hebben. Beschouw de cijfers als het maximum, niet als het dagelijkse werkbereik.
| Laservermogen | Koolstofstaal (O₂) | RVS (N₂) | Aluminium (N₂) | Messing (N₂) | Dit model |
|---|---|---|---|---|---|
| 1 kW | 10 mm | 5 mm | 3 mm | 3 mm | ✓ |
| 1.5 kW | 16 mm | 6 mm | 4 mm | 3 mm | ✓ |
| 2 kW | 20 mm | 8 mm | 6 mm | 5 mm | ✓ |
| 3 kW | 22 mm | 10 mm | 8 mm | 6 mm | ✓ |
| 4 kW | 25 mm | 12 mm | 10 mm | 8 mm | ✓ |
| 6 kW | 25 mm | 20 mm | 16 mm | 12 mm | ✓ |
| 8 kW | 40 mm | 30 mm | 30 mm | 16 mm | ✓ |
| 12 kW | 40 mm | 40 mm | 40 mm | 16 mm | ✓ |
| 20 kW | 80 mm | 100 mm | 60 mm | 20 mm | – |
| 60 kW | 200 mm | 150 mm | – | – | – |
De maximale dikte is een absoluut maximum, waarbij langzamer wordt gesneden met een ruwere snijkant. Plan de dagelijkse productie een paar millimeter daaronder en vergelijk dit met de snjdtabel van de exacte bron en snijkop in uw offerte.
Typische snijsnelheden
| Dikte | 1.5 kW | 3 kW | 6 kW | 12 kW |
|---|---|---|---|---|
| 2 mm | 5.0 | 3.8–4.2 | – | – |
| 3 mm | 3.6 | 3.2–3.6 | 3.5–4.2 | – |
| 4 mm | 2.5 | 3.0–3.2 | 3.3–3.8 | – |
| 6 mm | 1.4 | 2.2–2.5 | 2.7–3.2 | – |
| 8 mm | 1.2 | 1.8–2.2 | 2.2–2.5 | – |
| 10 mm | 1.0 | 1.0–1.3 | 2.0–2.3 | 2.0–2.3 |
| 12 mm | 0.8 | 0.9–1.0 | 1.9–2.1 | 3.0–3.5 |
| 16 mm | 0.5 | 0.6–0.7 | 1.2–1.4 | 2.8–3.0 |
| 20 mm | – | 0.5–0.55 | 0.6–0.7 | 1.5–1.6 |
| 25 mm | – | – | 0.4–0.5 | 0.8–1.0 |
| Dikte | 1.5 kW | 3 kW | 6 kW | 12 kW |
|---|---|---|---|---|
| 1 mm | 20 | 28–35 | 40–50 | 50–60 |
| 2 mm | 7 | 18–24 | 25–30 | 40–45 |
| 3 mm | 4.5 | 7–10 | 15–18 | 30–35 |
| 5 mm | 1.5 | 3.0–3.6 | 7–8 | 15–18 |
| 6 mm | 0.8 | 2.0–2.7 | 6–7 | 13–15 |
| 8 mm | – | 1.0–1.2 | 3.5–3.8 | 8–10 |
| 10 mm | – | 0.5–0.6 | 1.6–2.0 | 6.5–7.5 |
| 12 mm | – | – | 1.0–1.2 | 5.0–5.5 |
| 16 mm | – | – | 0.5–0.6 | 2.0–2.3 |
| 20 mm | – | – | 0.2–0.35 | 1.2–1.4 |
Snelheden in m/min. Typische waarden voor snijwerk van hoge kwaliteit; randvereisten, materiaalsoort, gaszuiverheid en de snijkop zijn van invloed. Uw offerte bevat de tabel voor de exacte configuratie.
De eerlijke afweging
Eén bron en één operator voor twee taken is efficiënt zolang het snijden van buizen een kleiner aandeel heeft. De machine doet echter één ding tegelijk: tijdens het buissnijden staat de tafel te wachten, en andersom. Zodra het buissnijden hele diensten vult, of als u buizen groter dan 220 mm of langer dan 6 m nodig hebt, is een dedicated buislaser de betere investering.
Plaats binnen het PCL-laseraanbod
| Model | Werkbereik | Vermogen | Ideaal voor |
|---|---|---|---|
| GF3012 | 3000 × 1200 mm | 6–60 kW | Hoog vermogen op een compacte tafel |
| LFP3015 | 3000 × 1500 mm | 1–12 kW | Open enkele tafel; standaard platen |
| LFP4020 | 4000 × 2000 mm | 1–30 kW | Dubbele wisseltafel voor seriewerk |
| LFH4020 | 4000 × 2000 mm | 1–30 kW | Zware platen op een gelast bed |
| LFP6020 | 6000 × 2000 mm | 1.5–3 kW | Langere platen bij een lagere investering |
| LFH6020 | 6000 × 2000 mm | 1–12 kW | Grootformaat productie |
| 2-in-1 plaat & buis (deze machine) | 3015 of 4020 + buizen Ø20–220 mm | 1–12 kW | Plaat en buis op één machine |
Veelvoorkomende problemen en oplossingen
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| Buisproducten niet op positie | Buisboog of tordering niet gecompenseerd | Voer randdetectie uit voor het snijden; controleer de klauwplaatbekken |
| Slakvorming onder RVS of aluminium | Snelheid te hoog, stikstofdruk te laag of focus niet diep genoeg | Verlaag de snelheid of verhoog de druk; verplaats de focus naar beneden (negatief) naarmate de dikte toeneemt |
| Niet volledig doorgesneden | Insteekfase niet voltooid, focus niet positief genoeg bij zuurstofsnijden, vervuild beschermglas | Laat alle insteekfasen voltooien; verhoog de focus in stappen van 1 mm; reinig of vervang het glas |
| Onderdelen kantelen en raken de snijkop | Kleine onderdelen vallen tussen de spijlen | Laat micro-verbindingen achter; vervang versleten spijlen; snijd kleine onderdelen als laatste |
Wat de prijs bepaalt

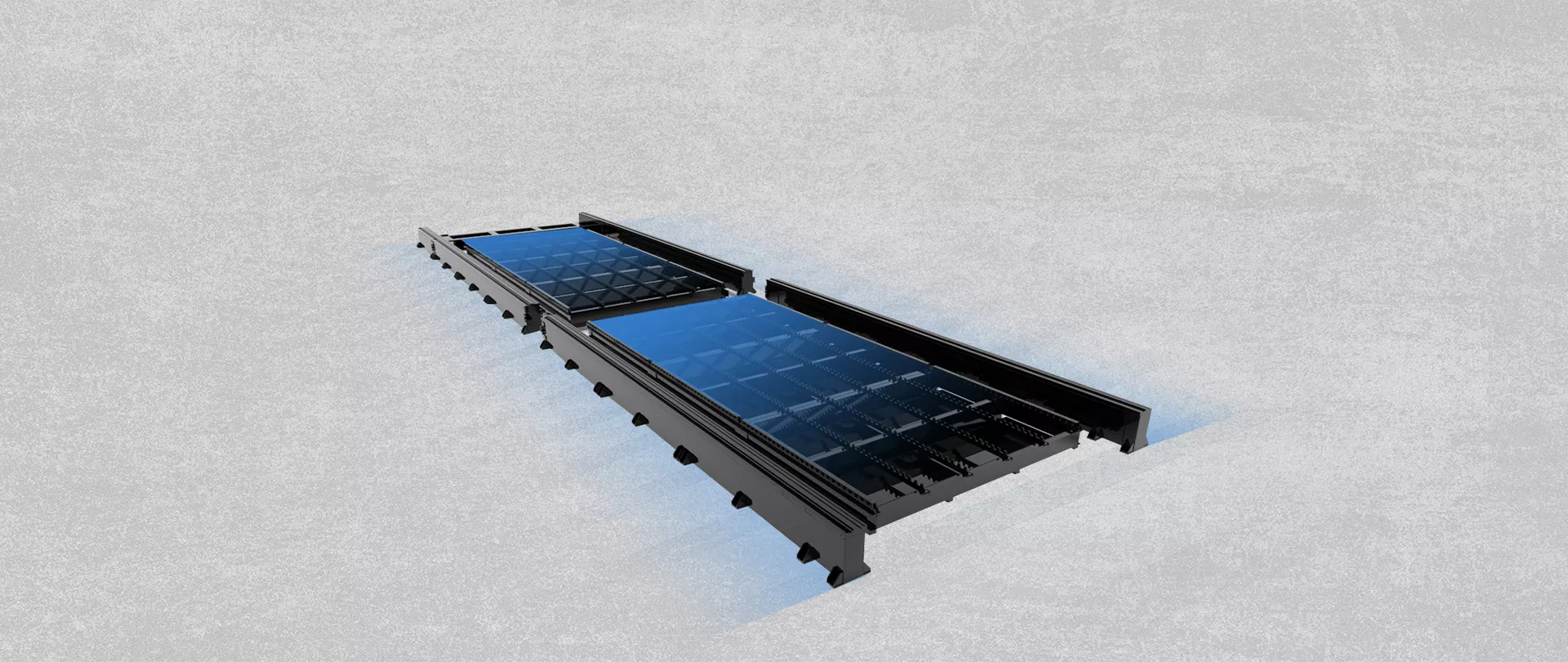

| Onderdeel | Opties | Effect |
|---|---|---|
| Laserbron | Merk (Raycus, IPG, Max) en vermogen | De grootste kostenpost; hoger vermogen kost meer en vraagt om een grotere koeler en stroomvoorziening |
| Snijkop | Raytools of WSX autofocus | Autofocus en bescherming tegen botsingen |
| Aandrijving | Servomerk, geleidingen en tandheugels | Nauwkeurigheid op de lange termijn |

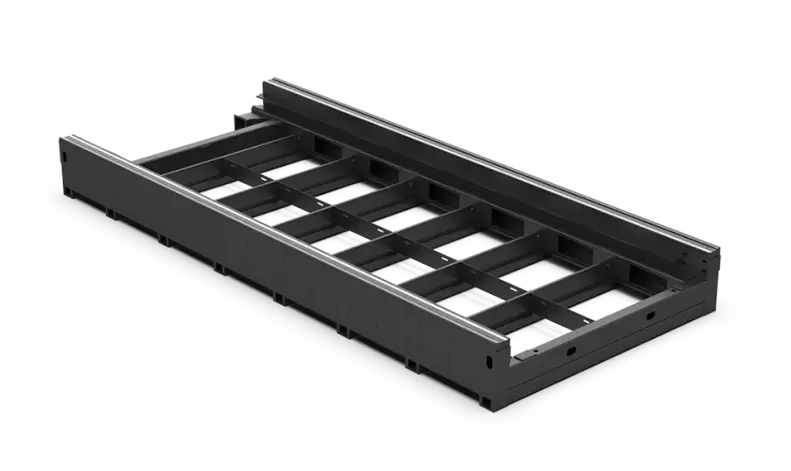

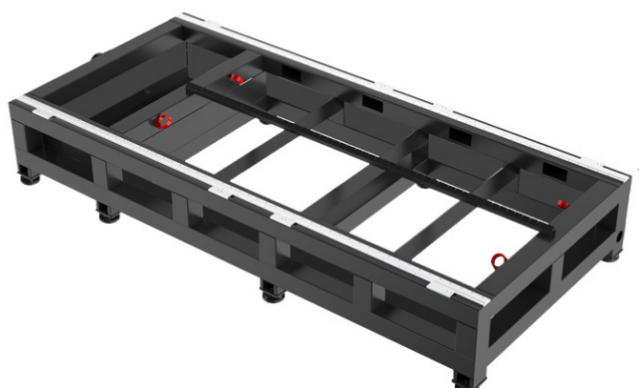

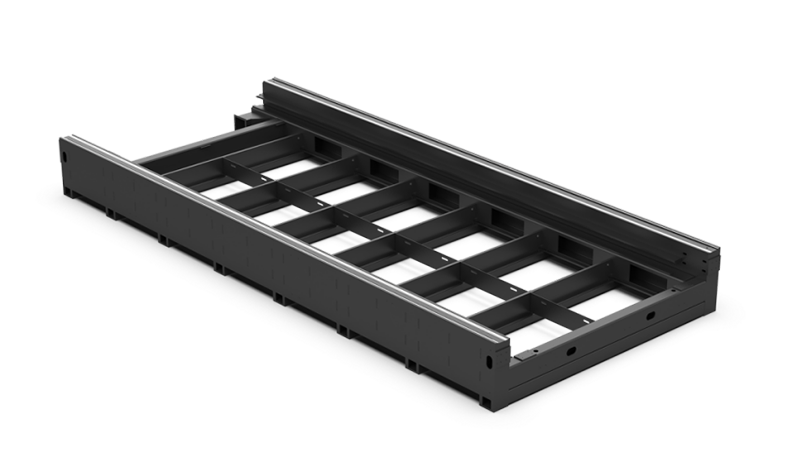

| Bed | 3015 of 4020 | Groter bed voor grotere platen |
| Buisunit | Pneumatische klauwplaat, Ø20–220 mm × 6 m | Maakt buissnijden mogelijk zonder tweede machine |
De 2-in-1 machine is op aanvraag verkrijgbaar.
Van Offerte tot Productie
- Onderdelen en samples. Stuur typische plaatdelen en buisdelen met afmetingen en materialen.
- Configuratie. We bepalen de bron, kop, tafel en opties, en sturen een opstelling inclusief vloeroppervlak, stroom-, gas- en afzuigaansluitingen.
- Bouw en test. De machine wordt geassembleerd en getest voor verzending; de levertijd staat bevestigd in de offerte.
- Voorbereiding van de locatie. Zorg dat de vlakke vloer, stroomvoorziening, hulpgas, perslucht en rookafzuiging klaar zijn voor aankomst.
- Installatie en training. Inbegrepen bij de machine; operators leren nesting, snijparameters, dagelijkse controles en eenvoudige foutopsporing.
- Ondersteuning. 24 maanden garantie op de gehele machine, uitgezonderd verbruiksartikelen.
Voordat U Bestelt
- Verhouding plaatwerk en buiswerk in uw uren.
- Grootste buis en de bijbehorende lengte.
- Vrije ruimte langs de machine voor buizen van 6 m.
- Wie het programmeren van plaat- en buisdelen verzorgt.
Onderhoud
| Wanneer | Wat |
|---|---|
| Dagelijks | Controleer en reinig het beschermglas; controleer de conditie en centrering van het mondstuk; controleer de gasdruk. Controleer de bekken van de klauwplaat. |
| Wekelijks | Verwijder slakken; reinig geleidingen, tandheugels en de klauwplaat; tap het condenswater van het luchtfilter af. |
| Periodiek | Vervang de lamellen; smeer geleidingen en tandheugels; controleer de luchtafdichtingen van de klauwplaat; vervang het water van de koeler. |
Veiligheid
Laserlicht dat van de plaat wordt gereflecteerd is onzichtbaar en kan oogletsel veroorzaken, dus de snijzone moet worden afgeschermd of omheind en de deurinterlocks moeten te allen tijde werken. Houd de afzuiging ingeschakeld en de filters schoon; stof in het bed en de filters kan vlam vatten, met name na het snijden van aluminium. Houd zuurstofapparatuur vrij van olie en vet, en zet gasflessen stevig vast.
2-in-1 Laser FAQ
Welke buizen kan deze machine snijden?
Ø20–220 mm, tot 6000 mm lang, in ronde, vierkante, rechthoekige en ovale profielen.
Welke maten vlakbed zijn er beschikbaar?
3000 × 1500 mm of 4000 × 2000 mm.
Kan de machine tegelijkertijd plaat en buis snijden?
Nee. Er wordt geschakeld tussen het vlakbed en de klauwplaat.
Wanneer is een aparte buislaser beter?
Wanneer het buiswerk het merendeel van de diensten beslaat, of wanneer buizen groter zijn dan 220 mm of langer dan 6 m.
Kost het wisselen tussen plaat en buis veel tijd?
De machine schakelt automatisch over tussen de vlakbed- en klauwplaatmodus; de meeste tijd gaat zitten in het laden van de buis of de plaat.
Is de nauwkeurigheid bij buizen hetzelfde als bij een dedicated buislaser?
De positioneernauwkeurigheid is ±0,03 mm; bij zeer grote volumes buiswerk kan een dedicated buislaser het laden en lange buizen efficiënter verwerken.
Vergelijk alle fiber laser cutting machines naast elkaar in onze keuzegids.
Vertel ons uw mix van plaatwerk en buiswerk. Wij rekenen uit of een 2-in-1 machine of twee afzonderlijke machines voor u het meest renderen.
