2v1 laser na plechy a trubky: Přehled

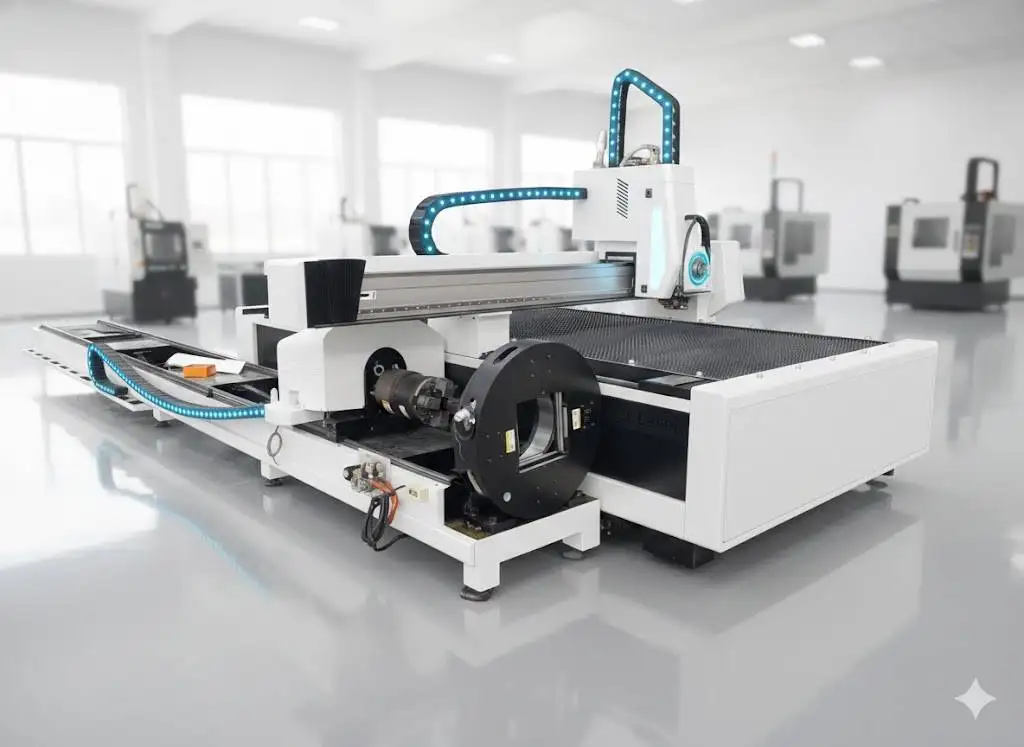

Kombinovaný stroj 2v1 má výměnný stůl na plechy a pneumatické sklíčidlo na trubky, přičemž sdílí jeden zdroj i řídicí systém. Skvěle se hodí do provozů, kde se pálí hlavně plechy a občas nějaká trubka a kde nechcete investovat do druhého stroje a shánět na něj obsluhu.
Technické specifikace
| Plošný stůl | 3000 × 1500 mm nebo 4000 × 2000 mm |
|---|---|
| Trubky | Ø20–220 mm, délka 6000 mm; kruhové, čtvercové, obdélníkové, oválné |
| Laserový zdroj | 1–12 kW; Raycus nebo IPG |
| Přesnost polohování | ±0.03 mm |
| Max. zrychlení | 1.0–1.2 G |
| Upínání trubek | Pneumatické sklíčidlo |
| Certifikace | CE, ISO 9001 |
| Záruka | 24 měsíců na celý stroj (kromě spotřebního materiálu) |
Co jednotlivé výkony zvládnou uříznout
Typická maximální tloušťka od 1 kW do 60 kW; poslední sloupec označuje výkony, které tento stroj může nést. Berte tyto hodnoty jako horní hranici, nikoliv jako běžný pracovní rozsah.
| Výkon laseru | Uhlíková ocel (O₂) | Nerezová ocel (N₂) | Hliník (N₂) | Mosaz (N₂) | Tento model |
|---|---|---|---|---|---|
| 1 kW | 10 mm | 5 mm | 3 mm | 3 mm | ✓ |
| 1.5 kW | 16 mm | 6 mm | 4 mm | 3 mm | ✓ |
| 2 kW | 20 mm | 8 mm | 6 mm | 5 mm | ✓ |
| 3 kW | 22 mm | 10 mm | 8 mm | 6 mm | ✓ |
| 4 kW | 25 mm | 12 mm | 10 mm | 8 mm | ✓ |
| 6 kW | 25 mm | 20 mm | 16 mm | 12 mm | ✓ |
| 8 kW | 40 mm | 30 mm | 30 mm | 16 mm | ✓ |
| 12 kW | 40 mm | 40 mm | 40 mm | 16 mm | ✓ |
| 20 kW | 80 mm | 100 mm | 60 mm | 20 mm | – |
| 60 kW | 200 mm | 150 mm | – | – | – |
Maximální tloušťka je opravdu jen strop, řezá se v ní pomalu a hrubší hranou. Denní výrobu si plánujte o pár milimetrů níže a konkrétní hodnoty si ověřte v řezné tabulce pro váš přesný typ zdroje a řezací hlavy v cenové nabídce.
Typické řezné rychlosti
| Tloušťka | 1.5 kW | 3 kW | 6 kW | 12 kW |
|---|---|---|---|---|
| 2 mm | 5.0 | 3.8–4.2 | – | – |
| 3 mm | 3.6 | 3.2–3.6 | 3.5–4.2 | – |
| 4 mm | 2.5 | 3.0–3.2 | 3.3–3.8 | – |
| 6 mm | 1.4 | 2.2–2.5 | 2.7–3.2 | – |
| 8 mm | 1.2 | 1.8–2.2 | 2.2–2.5 | – |
| 10 mm | 1.0 | 1.0–1.3 | 2.0–2.3 | 2.0–2.3 |
| 12 mm | 0.8 | 0.9–1.0 | 1.9–2.1 | 3.0–3.5 |
| 16 mm | 0.5 | 0.6–0.7 | 1.2–1.4 | 2.8–3.0 |
| 20 mm | – | 0.5–0.55 | 0.6–0.7 | 1.5–1.6 |
| 25 mm | – | – | 0.4–0.5 | 0.8–1.0 |
| Tloušťka | 1.5 kW | 3 kW | 6 kW | 12 kW |
|---|---|---|---|---|
| 1 mm | 20 | 28–35 | 40–50 | 50–60 |
| 2 mm | 7 | 18–24 | 25–30 | 40–45 |
| 3 mm | 4.5 | 7–10 | 15–18 | 30–35 |
| 5 mm | 1.5 | 3.0–3.6 | 7–8 | 15–18 |
| 6 mm | 0.8 | 2.0–2.7 | 6–7 | 13–15 |
| 8 mm | – | 1.0–1.2 | 3.5–3.8 | 8–10 |
| 10 mm | – | 0.5–0.6 | 1.6–2.0 | 6.5–7.5 |
| 12 mm | – | – | 1.0–1.2 | 5.0–5.5 |
| 16 mm | – | – | 0.5–0.6 | 2.0–2.3 |
| 20 mm | – | – | 0.2–0.35 | 1.2–1.4 |
Rychlosti jsou v m/min. Jde o orientační hodnoty pro kvalitní řez; výsledky ovlivňují požadavky na hranu, jakost materiálu, čistota plynů i řezná hlava. Vaše cenová nabídka bude obsahovat tabulku přímo pro vaši konfiguraci.
Upřímné zhodnocení pro a proti
Jeden zdroj a jeden operátor na dvě operace jsou maximálně efektivní, pokud tvořezání trubek tvoří menší podíl práce. Stroj ale dělá vždy jen jednu věc: když pálí trubky, stůl na plechy stojí, a naopak. Jakmile řezání trubek vytíží celé směny nebo potřebujete trubky větší než 220 mm či delší než 6 m, lepší investicí bude samostatný trubkový laser.
Zařazení v nabídce laserů PCL
| Model | Pracovní plocha | Výkon | Ideální pro |
|---|---|---|---|
| GF3012 | 3000 × 1200 mm | 6–60 kW | Vysoký výkon na kompaktním stole |
| LFP3015 | 3000 × 1500 mm | 1–12 kW | Otevřený jednonohý stůl; standardní plechy |
| LFP4020 | 4000 × 2000 mm | 1–30 kW | Vyměnitelný dvousloupový stůl pro sériovou výrobu |
| LFH4020 | 4000 × 2000 mm | 1–30 kW | Vysoce výkonné řezání plechů na svařovaném loži |
| LFP6020 | 6000 × 2000 mm | 1.5–3 kW | Dlouhé plechy s nižší počáteční investicí |
| LFH6020 | 6000 × 2000 mm | 1–12 kW | Velkoformátová produkce |
| Kombinovaný 2v1 na plechy a trubky (tento stroj) | 3015 nebo 4020 + trubky Ø20–220 mm | 1–12 kW | Plech i trubka na jednom stroji |
Časté problémy a jak je řešit
| Problém | Obvyklá příčina | Jak postupovat |
|---|---|---|
| Díly na trubkách nesedí v poloze | Není kompenzováno prohnutí nebo zkroucení trubky | Před řezem spusťte detekci hran; zkontrolujte čelisti sklíčidla |
| Troska na spodu nerezu nebo hliníku | Příliš vysoká rychlost, nízký tlak dusíku nebo nedostatečně hluboké ohnisko | Snižte rychlost nebo zvyšte tlak; posuňte ohnisko níže (do záporných hodnot) s rostoucí tloušťkou |
| Nedoříznutý materiál | Nedokončený zápal, nevhodné kladné ohnisko u řezání kyslíkem, znečištěné krycí sklíčko | Nechte dokončit všechny fáze propalu; zvedněte ohnisko v krocích po 1 mm; vyčistěte nebo vyměňte sklíčko |
| Díly se naklánějí a narážejí do hlavy | Malé díly propadávají mezi rošty | Nechte na dílech mikrospojky; vyměňte opotřebované rošty; drobné díly pálte jako poslední |
Co rozhoduje o ceně
| Položka | Možnosti | Vliv |
|---|---|---|
| Laserový zdroj | Značka (Raycus, IPG, Max) a výkon | Největší položka; vyšší výkon stojí víc a vyžaduje silnější chladič a přívod |
| Řezná hlava | Raytools nebo WSX s automatickým ostřením | Automatické ostření a ochrana proti kolizím |
| Pohon | Značka servomotorů, vedení a hřebeny | Přesnost po celé roky |
| Stůl | 3015 nebo 4020 | Větší stůl pro větší formáty plechů |
| Trubková jednotka | Pneumatické sklíčidlo, Ø20–220 mm × 6 m | Umožňuje řezat trubky bez nutnosti druhého stroje |
Cena 2v1 stroje je na vyžádání.
Od poptávky k výrobě
- Díly a vzorky. Pošlete typické výpalky a trubky včetně rozměrů a materiálů.
- Konfigurace. Navrhneme zdroj, hlavu, stůl a výbavu a zašleme půdorysné schéma včetně požadavků na prostor, napájení, plyn a odsávání.
- Výroba a testování. Stroj se sestaví a otestuje před odesláním; dodací lhůta je uvedena v cenové nabídce.
- Příprava místa. Rovná podlaha, přívod elektřiny, řezný plyn, stlačený vzduch a připravené odsávání před příjezdem stroje.
- Instalace a zaškolení. Zahrnuto v ceně stroje; obsluha se naučí nesting, řezací parametry, každodenní kontroly a základní řešení problémů.
- Podpora. 24měsíční záruka na celý stroj, kromě spotřebního materiálu.
Než si stroj objednáte
- Podíl řezání plechů a trubek ve vašich směnách.
- Průměr největší trubky a její délka.
- Volný prostor kolem stroje pro 6m trubky.
- Kdo bude programovat díly z plechů a trubek.
Údržba
| Kdy | Co |
|---|---|
| Denně | Zkontrolovat a vyčistit ochranné sklíčko; zkontrolovat stav a centrování trysky; zkontrolovat tlaky plynů. Zkontrolovat čelisti sklíčidla. |
| Týdně | Odstranit strusku; vyčistit lineární vedení, hřebeny a sklíčidlo; vypustit vzduchový filtr. |
| Pravidelně | Vyměnit rošty; namazat vedení a hřebeny; zkontrolovat vzduchové těsnění sklíčidla; vyměnit vodu v chladiči. |
Bezpečnost
Laserové záření odražené od plechu je neviditelné a může zranit oči, proto musí být řezací prostor zakrytý nebo oplocený a bezpečnostní spínače dveří musí řádně fungovat. Nechte odsávání zapnuté a jeho filtry čisté; prach pod stolem a v tiscích může vzplanout, zejména po hliníku. Udržujte zařízení na kyslík bez olejů a tuků a zajistěte tlakové lahve.
Časté dotazy k laseru 2v1
Jaké trubky to dokáže řezat?
Ø20–220 mm, až 6000 mm dlouhé, v kruhovém, čtvercovém, obdélníkovém i oválném profilu.
Jaké jsou rozměry stolu na plechy?
3000 × 1500 mm nebo 4000 × 2000 mm.
Umí to řezat plech a trubku současně?
Ne. Stroj přepíná mezi řezáním plechu na stole a sklíčidlem na trubky.
Kdy se vyplatí samostatný laser na trubky?
Když řezání trubek vytěžuje většinu směn, nebo když jsou trubky větší než 220 mm či delší než 6 m.
Trvá přepínání mezi plechem a trubkou dlouho?
Stroj přepíná mezi režimem stolu a sklíčidla; nejvíce času zabere nakládání trubky nebo plechu.
Je přesnost na trubkách stejná jako u čistě trubkového laseru?
Polohová přesnost je ±0,03 mm; při velkém objemu trubek zvládá specializovaný trubkový laser nakládání a dlouhé kusy o něco lépe.
Porovnejte všechny vláknové laserové řezací stroje vedle sebe v našem průvodci výběrem.
Řekněte nám poměr plechů a trubek ve vaší výrobě. Spočítáme vám, zda se vám více vyplatí stroj 2v1, nebo dva samostatné stroje.
