2'si 1 Arada Sac ve Boru Lazer: Genel Bakış

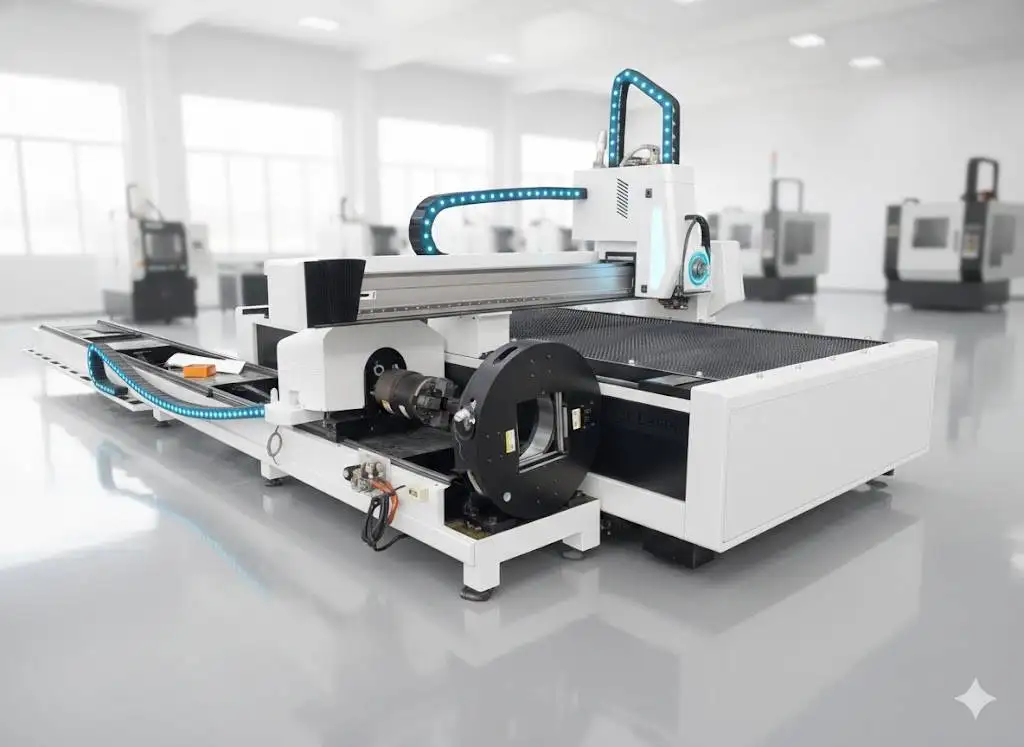

2'si 1 arada makine; sac için bir tabla ve borular için pnömatik aynaya sahip olup tek kaynak ve tek kontrolcü paylaşır. Esas olarak sac kesen, yanında biraz boru işleyen ve ikinci bir makine alıp ona personel ayırmak istemeyen atölyeler için idealdir.
Teknik Özellikler
| Tabla | 3000 × 1500 mm veya 4000 × 2000 mm |
|---|---|
| Borular | Ø20–220 mm, 6000 mm uzunluk; yuvarlak, kare, dikdörtgen, oval |
| Lazer kaynağı | 1–12 kW; Raycus veya IPG |
| Konumlandırma hassasiyeti | ±0.03 mm |
| Maks. ivmelenme | 1.0–1.2 G |
| Boru sıkıştırma | Pnömatik ayna |
| Sertifikasyon | CE, ISO 9001 |
| Garanti | Tüm makine için 24 ay (sarf malzemeleri hariç) |
Güç Seçeneklerinin Kestiği Malzemeler
1 kW'tan 60 kW'a tipik maksimum kalınlıklar; son sütun bu makinenin desteklediği güçleri gösterir. Rakamları günlük çalışma aralığı olarak değil, üst sınır olarak değerlendirin.
| Lazer gücü | Karbon çelik (O₂) | Paslanmaz (N₂) | Alüminyum (N₂) | Pirinç (N₂) | Bu model |
|---|---|---|---|---|---|
| 1 kW | 10 mm | 5 mm | 3 mm | 3 mm | ✓ |
| 1.5 kW | 16 mm | 6 mm | 4 mm | 3 mm | ✓ |
| 2 kW | 20 mm | 8 mm | 6 mm | 5 mm | ✓ |
| 3 kW | 22 mm | 10 mm | 8 mm | 6 mm | ✓ |
| 4 kW | 25 mm | 12 mm | 10 mm | 8 mm | ✓ |
| 6 kW | 25 mm | 20 mm | 16 mm | 12 mm | ✓ |
| 8 kW | 40 mm | 30 mm | 30 mm | 16 mm | ✓ |
| 12 kW | 40 mm | 40 mm | 40 mm | 16 mm | ✓ |
| 20 kW | 80 mm | 100 mm | 60 mm | 20 mm | – |
| 60 kW | 200 mm | 150 mm | – | – | – |
Maksimum kalınlık üst sınırdır, yavaş kesilir ve kenar kalitesi daha pürüzlü olur. Günlük üretiminizi bunun birkaç milimetre altında planlayın ve teklifinizdeki kesin kaynak ve kesme kafası tablosunu teyit edin.
Tipik Kesim Hızları
| Kalınlık | 1.5 kW | 3 kW | 6 kW | 12 kW |
|---|---|---|---|---|
| 2 mm | 5.0 | 3.8–4.2 | – | – |
| 3 mm | 3.6 | 3.2–3.6 | 3.5–4.2 | – |
| 4 mm | 2.5 | 3.0–3.2 | 3.3–3.8 | – |
| 6 mm | 1.4 | 2.2–2.5 | 2.7–3.2 | – |
| 8 mm | 1.2 | 1.8–2.2 | 2.2–2.5 | – |
| 10 mm | 1.0 | 1.0–1.3 | 2.0–2.3 | 2.0–2.3 |
| 12 mm | 0.8 | 0.9–1.0 | 1.9–2.1 | 3.0–3.5 |
| 16 mm | 0.5 | 0.6–0.7 | 1.2–1.4 | 2.8–3.0 |
| 20 mm | – | 0.5–0.55 | 0.6–0.7 | 1.5–1.6 |
| 25 mm | – | – | 0.4–0.5 | 0.8–1.0 |
| Kalınlık | 1.5 kW | 3 kW | 6 kW | 12 kW |
|---|---|---|---|---|
| 1 mm | 20 | 28–35 | 40–50 | 50–60 |
| 2 mm | 7 | 18–24 | 25–30 | 40–45 |
| 3 mm | 4.5 | 7–10 | 15–18 | 30–35 |
| 5 mm | 1.5 | 3.0–3.6 | 7–8 | 15–18 |
| 6 mm | 0.8 | 2.0–2.7 | 6–7 | 13–15 |
| 8 mm | – | 1.0–1.2 | 3.5–3.8 | 8–10 |
| 10 mm | – | 0.5–0.6 | 1.6–2.0 | 6.5–7.5 |
| 12 mm | – | – | 1.0–1.2 | 5.0–5.5 |
| 16 mm | – | – | 0.5–0.6 | 2.0–2.3 |
| 20 mm | – | – | 0.2–0.35 | 1.2–1.4 |
Hızlar m/min cinsindendir. Kaliteli kesim için tipik değerlerdir; kenar kalitesi beklentileri, malzeme kalitesi, gaz saflığı ve kesme kafası hızları değiştirebilir. Teklifiniz tam konfigürasyona ait tabloyu içerir.
Dürüstçe Artı ve Eksiler
Boru işleri toplam işin daha küçük bir kısmını oluşturduğu sürece, iki iş için tek kaynak ve tek operatör oldukça verimlidir. Ancak makine aynı anda tek bir iş yapar: boru keserken sac tablası bekler, tersi durumda da tam tersi geçerlidir. Boru kesimi tam vardiyaları doldurmaya başladığında veya 220 mm'den büyük ya da 6 metreden uzun borulara ihtiyacınız olduğunda, özel bir boru lazer kesim makinesi daha doğru bir yatırım olacaktır.
PCL Lazer Ürün Aksesuarındaki Yeri
| Model | Çalışma alanı | Güç | En iyi kullanım alanı |
|---|---|---|---|
| GF3012 | 3000 × 1200 mm | 6–60 kW | Kompakt tablada yüksek güç |
| LFP3015 | 3000 × 1500 mm | 1–12 kW | Açık tek tabla; standart saclar |
| LFP4020 | 4000 × 2000 mm | 1–30 kW | Yüksek seri üretim için çift değiştirilebilir tabla |
| LFH4020 | 4000 × 2000 mm | 1–30 kW | Kaynaklı gövde üzerinde yüksek güçlü sac kesimi |
| LFP6020 | 6000 × 2000 mm | 1.5–3 kW | Düşük yatırım maliyetiyle uzun saclar |
| LFH6020 | 6000 × 2000 mm | 1–12 kW | Büyük formatlı üretim |
| 2'si 1 arada sac ve boru (bu makine) | 3015 veya 4020 + borular Ø20–220 mm | 1–12 kW | Tek makinede sac ve boru kesimi |
Sık Karşılaşılan Sorunlar ve Çözümleri
| Sorun | Olası neden | Ne yapmalı |
|---|---|---|
| Boru parçalarının konum dışı çıkması | Boru eğriliği veya bükülmesinin telafi edilmemeesi | Kesimden önce kenar bulma (edge-finding) çalıştırın; ayna ayaklarını kontrol edin |
| Paslanmaz veya alüminyum altında cüruf oluşması | Hız çok yüksek, azot basıncı çok düşük veya odak yeterince derinde değil | Hızı düşürün veya basıncı artırın; kalınlık arttıkça odağı aşağı (negatif) kaydırın |
| Kesimin tam delmemesi | Delme işleminin tamamlanmaması, oksijen kesimlerinde odağın yeterince pozitif olmaması, koruyucu camın kirlenmesi | Tüm delme aşamalarının bitmesini bekleyin; odağı 1 mm'lik adımlarla artırın; koruyucu camı temizleyin veya değiştirin |
| Parçaların kalkması ve kafaya çarpması | Küçük parçaların çıtalar arasına düşmesi | Mikro bağlantılar (micro-joint) bırakın; aşınmış çıtaları değiştirin; küçük parçaları en son kesin |
Fiyatı Belirleyen Etkenler
| Parça | Seçenekler | Etkisi |
|---|---|---|
| Lazer kaynağı | Marka (Raycus, IPG, Max) ve güç | En büyük maliyet kalemi; daha yüksek güç daha pahalıdır ve daha büyük bir soğutucu (chiller) ile tesisat gerektirir |
| Kesme kafası | Raytools veya WSX oto-fokus | Otomatik odaklama ve çarpışma koruması |
| Tahrik sistemi | Servo marka, raylar ve kramayerler | Yıllar boyunca yüksek hassasiyet |
| Tabla | 3015 veya 4020 | Daha büyük saclar için daha geniş tabla |
| Boru ünitesi | Pnömatik ayna, Ø20–220 mm × 6 m | İkinci bir makineye gerek kalmadan boru kesme özelliği ekler |
2'si 1 arada makine için fiyat teklifi talep üzerine verilir.
Tekliften Üretime
- Parçalar ve numuneler. Ölçüleri ve malzemeleriyle birlikte tipik sac ve boru parçalarınızı gönderin.
- Konfigürasyon. Kaynağı, kafayı, tablayı ve seçenekleri belirleyip; fabrika yerleşimi, elektrik, gaz ve havalandırma bağlantılarını içeren bir şema göndeririz.
- Üretim ve test. Makine sevkiyattan önce monte edilir ve test edilir; teslim süresi teklifte onaylanır.
- Saha hazırlığı. Varıştan önce düzgün zemin, elektrik beslemesi, yardımcı gaz, basınçlı hava ve duman emiş sisteminin hazır edilmesi gerekir.
- Kurulum ve eğitim. Makineyle birlikte sunulur; operatörler nesting (yerleşim), kesme parametreleri, günlük kontroller ve basit arıza giderme konularını öğrenir.
- Destek. Sarf malzemeleri hariç tüm makine için 24 ay garanti.
Sipariş Vermeden Önce
- Çalışma saatlerinizde sac işleme ve boru işlemenin oranı.
- En büyük boru ebadı ve uzunluğu.
- 6 metrelik borular için makine etrafındaki alan.
- Sac ve boru parçalarının programlamasını kimin yapacağı.
Bakım
| Ne Zaman | Ne Yapılmalı |
|---|---|
| Günlük | Koruyucu camı kontrol edin ve temizleyin; meme durumunu ve merkezlemesini kontrol edin; gaz basınçlarını kontrol edin. Ayna ayaklarını kontrol edin. |
| Haftalık | Cürufları temizleyin; rayları, kramayerleri ve aynayı temizleyin; hava filtresinin suyunu boşaltın. |
| Periyodik | Lataları değiştirin; rayları ve kramayerleri yağlayın; ayna hava contalarını kontrol edin; chiller suyunu değiştirin. |
Güvenlik
Sactan yansıyan lazer ışığı görünmezdir ve gözlere zarar verebilir, bu nedenle kesim alanı kapatılmalı veya çitlerle çevrilmeli ve kapı emniyet kilitleri çalışır vaziyette tutulmalıdır. Duman emiş sistemini çalışır durumda ve filtrelerini temiz tutun; tablodaki ve filtrelerdeki toz, özellikle alüminyum kesiminden sonra yangına sebep olabilir. Oksijen ekipmanlarını yağ ve gresten uzak tutun, gaz tüplerini sabitleyin.
2'si 1 Arada Lazer SSS
Hangi boruları kesebilir?
Ø20–220 mm çapında, 6000 mm uzunluğa kadar yuvarlak, kare, dikdörtgen ve oval kesitli borular.
Hangi tabla ebatları mevcuttur?
3000 × 1500 mm veya 4000 × 2000 mm.
Sac ve boruyu aynı anda kesebilir mi?
Hayır. Düz tabla ile ayna modu arasında geçiş yapar.
Ayrı bir boru lazeri ne zaman daha avantajlıdır?
Boru işleri mesailerin çoğunu kapsıyorsa veya borular 220 mm'den büyük ya da 6 m'den uzunsa.
Sac ve boru arasında geçiş yapmak uzun sürer mi?
Makine düz tabla ve ayna modu arasında geçiş yapar; zamanın çoğu borunun veya sacın yüklenmesine harcanır.
Boru kesme hassasiyeti, saf bir boru lazeri ile aynı mıdır?
Konumlandırma hassasiyeti ±0,03 mm'dir; yüksek hacimli boru işleri için özel bir boru lazeri yükleme ve uzun boru işlemlerini daha iyi yönetir.
Seçim kılavuzumuzda tüm fiber lazer kesim makineleri modellerini yan yana karşılaştırın.
Sac ve boru karışımınızı bize bildirin. 2'si 1 arada bir makinenin mi yoksa iki ayrı makinenin mi daha karlı olacağını sizin için hesaplayalım.
