Máquina de Corte Plasma para Tubos: Visão Geral
O cortador plasma de tubos PCL corta tubos redondos de Ø50 a 1500 mm (até 2000 mm sob medida) com paredes de 1 a 30 mm. O movimento multieixos lida com cortes em sela e furos de interseção, e o controle automático de altura mantém a distância da tocha em superfícies de tubos irregulares.

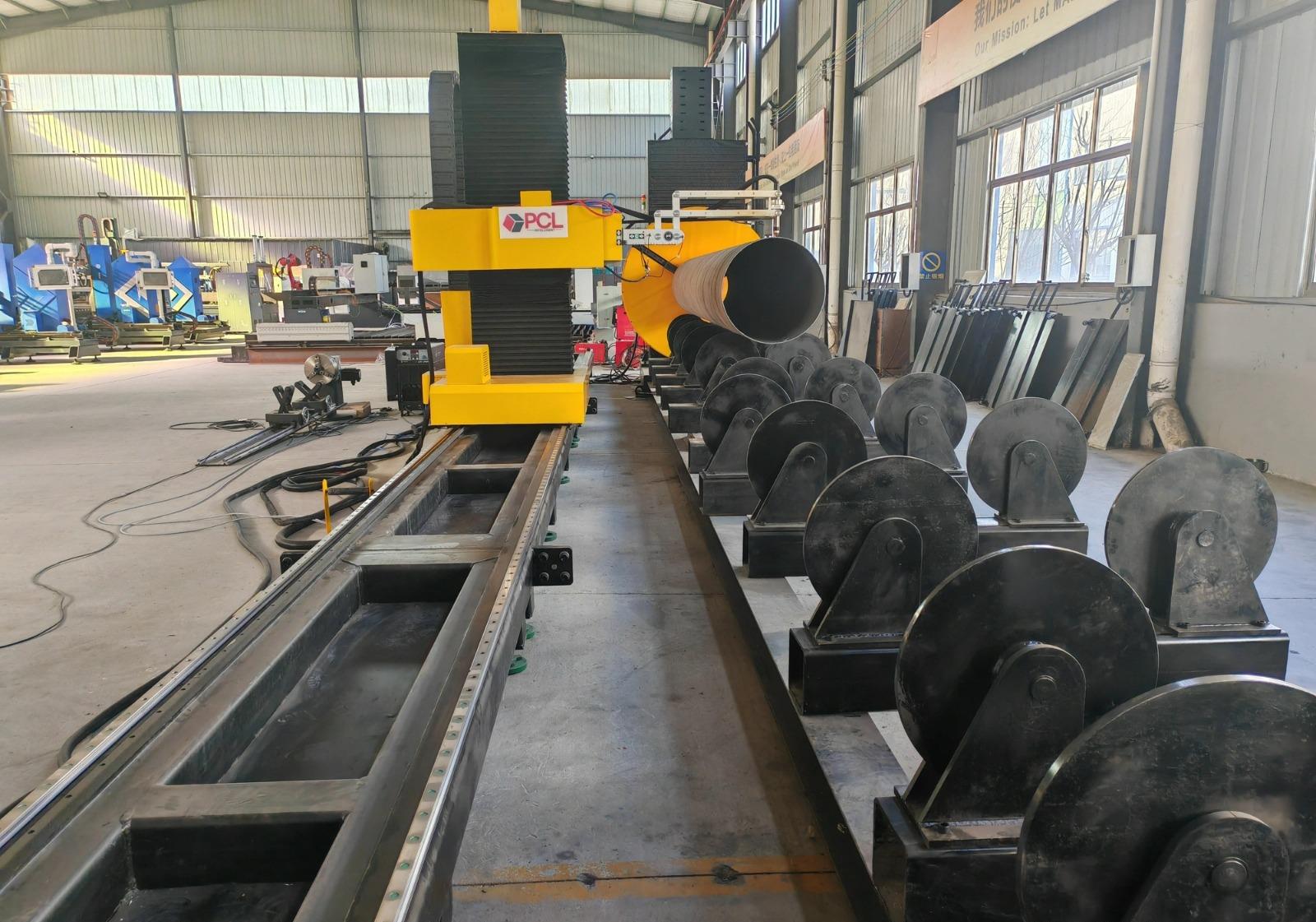

Corte de Tubos na Fábrica de um Cliente
O cortador plasma de tubos processando tubulação industrial pesada na fábrica de um cliente.
Especificações Técnicas
| Diâmetro do tubo | Ø50–1500 mm (até 2000 mm sob medida) |
|---|---|
| Espessura da parede | 1–30 mm, dependendo da fonte de plasma |
| Comprimento do tubo | 6 m / 12 m padrão, expansível |
| Controle | CNC multieixos com interface visual 3D |
| Controle de altura | Controle automático de altura da tocha |
| Materiais | Aço carbono, aço inoxidável, alumínio |
| Certificação | CE, ISO 9001 |
| Garantia | 24 meses em toda a máquina (consumíveis excluídos) |
Cortes Típicos
- Extremidades de tubos esquadrejadas e chanfradas.
- Cortes em sela (boca de peixe) para conexões de derivação.
- Furos de interseção para tubos de derivação.
- Cortes em gajos para curvas ingretes.
Plasma para Tubos ou Laser para Tubos?
Um laser para tubos é mais preciso em paredes finas e médias até Ø360 mm. O cortador plasma de tubos cobre diâmetros muito maiores e paredes espessas com menor investimento, o que atende tubulações, vasos de pressão e estruturas tubulares. A qualidade da borda cortada é comumente especificada pela norma ISO 9013 (classes de perpendicularidade e rugosidade). Se os seus desenhos exigem uma classe específica, informe-nos e verificaremos em cortes de amostra.
Onde Ela se Posiciona na Linha de Plasma PCL
| Máquina | Construída para | Preço (FOB Qingdao) |
|---|---|---|
| Cortador plasma portátil | Corte manual ou guiado, 12–25 mm | USD 1.200 |
| Plasma de bancada P3015 | Chapas e placas em mesa integrada compacta | USD 2.000–15.000 |
| Plasma pórtico (gantry) | Placas grandes; plasma e oxicorte opcional | USD 2.000–15.000 |
| Plasma de chanfro 5 eixos | Chanfros de preparação de solda V, X, Y e K | USD 35.000–60.000 |
| Plasma para tubos (esta máquina) | Tubo redondo Ø50–1500 mm, cortes em sela | Sob consulta |
| Plasma para perfis 8 eixos | Tubos, perfis U, vigas H e I com chanfros | USD 45.000–80.000 |
Perguntas Frequentes sobre Plasma para Tubos
Quais tamanhos de tubos ela pode cortar?
Tubos redondos de Ø50 a 1500 mm, até 2000 mm em fabricação sob medida.
Qual pode ser a espessura das paredes?
1–30 mm, dependendo da fonte de plasma.
Ela pode cortar juntas em sela?
Sim. O movimento multieixos corta formatos em sela e furos de interseção.
Qual pode ser o comprimento dos tubos?
6 m ou 12 m como padrão; mesas mais longas sob consulta.
Compare todas as máquinas de corte plasma lado a lado em nosso guia de seleção.
Envie sua faixa de tubos e tipos de juntas. Configuramos a máquina e enviamos o orçamento.
