GF3012: Visão Geral

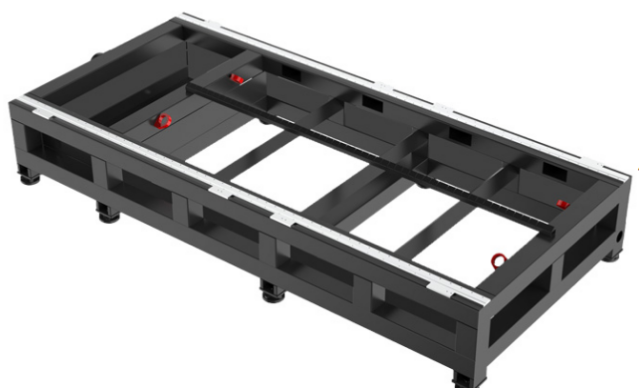

A GF3012 coloca uma fonte de fibra de alta potência, de 6 kW até 60 kW, em uma mesa compacta de 3000 × 1200 mm. É ideal para oficinas que cortam chapas grossas em peças de pequeno e médio porte e desejam potência sem ocupar o espaço de chão de fábrica de uma máquina 4020 ou 6020. O movimento é construído ao redor de um cabeçote de foco automático, servomotores Yaskawa ou Fuji e guias lineares Hiwin.
Especificações Técnicas
| Área de trabalho | 3000 × 1200 mm |
|---|---|
| Potência do laser | 6–60 kW fibra |
| Precisão de posicionamento X/Y | ±0.03 mm |
| Velocidade máxima de deslocamento | 100 m/min |
| Cabeçote de corte | Foco automático Raytools ou WSX |
| Acionamento | Servomotores Yaskawa ou Fuji, guias lineares Hiwin |
| Formatos de arquivo | AI, BMP, PLT, DXF, DST e outros |
| Materiais | Aço carbono, aço inoxidável, alumínio, latão |
| Certificação | CE, ISO 9001 |
| Garantia | 24 meses na máquina inteira (exceto consumíveis) |
O que as Opções de Potência Cortam
Espessura máxima típica de 1 kW a 60 kW; a última coluna marca as potências que esta máquina pode suportar. Considere os números como o limite máximo, e não a faixa de trabalho diária. Nessas potências, a GF3012 é uma máquina para chapas grossas. Em chapas finas, os quilowatts extras acrescentam pouco, pois a aceleração é o fator determinante nesse caso.
| Potência do laser | Aço carbono (O₂) | Inoxidável (N₂) | Alumínio (N₂) | Latão (N₂) | Este modelo |
|---|---|---|---|---|---|
| 1 kW | 10 mm | 5 mm | 3 mm | 3 mm | – |
| 1.5 kW | 16 mm | 6 mm | 4 mm | 3 mm | – |
| 2 kW | 20 mm | 8 mm | 6 mm | 5 mm | – |
| 3 kW | 22 mm | 10 mm | 8 mm | 6 mm | – |
| 4 kW | 25 mm | 12 mm | 10 mm | 8 mm | – |
| 6 kW | 25 mm | 20 mm | 16 mm | 12 mm | ✓ |
| 8 kW | 40 mm | 30 mm | 30 mm | 16 mm | ✓ |
| 12 kW | 40 mm | 40 mm | 40 mm | 16 mm | ✓ |
| 20 kW | 80 mm | 100 mm | 60 mm | 20 mm | ✓ |
| 60 kW | 200 mm | 150 mm | – | – | ✓ |
A espessura máxima é um limite, cortada lentamente e com borda mais rugosa. Planeje a produção diária alguns milímetros abaixo disso e confirme com a tabela de corte da fonte exata e do cabeçote na sua cotação.
Velocidades de Corte Típicas
| Espessura | 6 kW | 12 kW |
|---|---|---|
| 3 mm | 3.5–4.2 | – |
| 4 mm | 3.3–3.8 | – |
| 6 mm | 2.7–3.2 | – |
| 8 mm | 2.2–2.5 | – |
| 10 mm | 2.0–2.3 | 2.0–2.3 |
| 12 mm | 1.9–2.1 | 3.0–3.5 |
| 16 mm | 1.2–1.4 | 2.8–3.0 |
| 20 mm | 0.6–0.7 | 1.5–1.6 |
| 25 mm | 0.4–0.5 | 0.8–1.0 |
| Espessura | 6 kW | 12 kW |
|---|---|---|
| 1 mm | 40–50 | 50–60 |
| 2 mm | 25–30 | 40–45 |
| 3 mm | 15–18 | 30–35 |
| 5 mm | 7–8 | 15–18 |
| 6 mm | 6–7 | 13–15 |
| 8 mm | 3.5–3.8 | 8–10 |
| 10 mm | 1.6–2.0 | 6.5–7.5 |
| 12 mm | 1.0–1.2 | 5.0–5.5 |
| 16 mm | 0.5–0.6 | 2.0–2.3 |
| 20 mm | 0.2–0.35 | 1.2–1.4 |
Velocidades em m/min. Valores típicos para corte de boa qualidade; requisitos de borda, tipo de material, pureza do gás e o cabeçote alteram esses valores. Sua cotação inclui a tabela para a configuração exata.
Alta Potência em uma Mesa Compacta
Peças de chapas grossas, como flanges, suportes, placas de base e componentes de máquinas, geralmente são pequenas. Cortá-las em uma mesa 3012 oferece a potência da fonte sem precisar pagar e acomodar uma máquina de 4 m ou 6 m. Três coisas aumentam de acordo com a potência, e não com a mesa: o chiller, a alimentação elétrica e o suprimento de gás. Planeje-os para a fonte escolhida e preveja uma ponte rolante para chapas pesadas.
A largura de 1200 mm aceita chapas de 1250 × 2500 mm diretamente. Se você compra chapas de 1500 × 3000 mm, consulte a LFP3015 ou as máquinas 4020.
Por que o Foco Automático é Importante em Chapas Grossas
A chapa grossa é perfurada em etapas, cada uma com seu próprio foco e altura, e o corte a oxigênio desloca o foco ainda mais para cima conforme a chapa fica mais espessa. O cabeçote de foco automático pega esses valores do programa de corte, para que o operador não precise reajustar as lentes a cada serviço, garantindo furos e cortes idênticos todas as vezes.
Onde Ela se Posiciona na Linha de Laser PCL

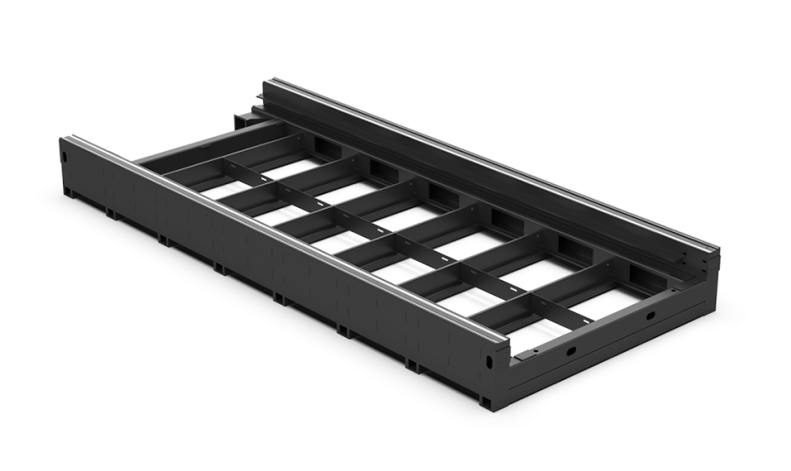

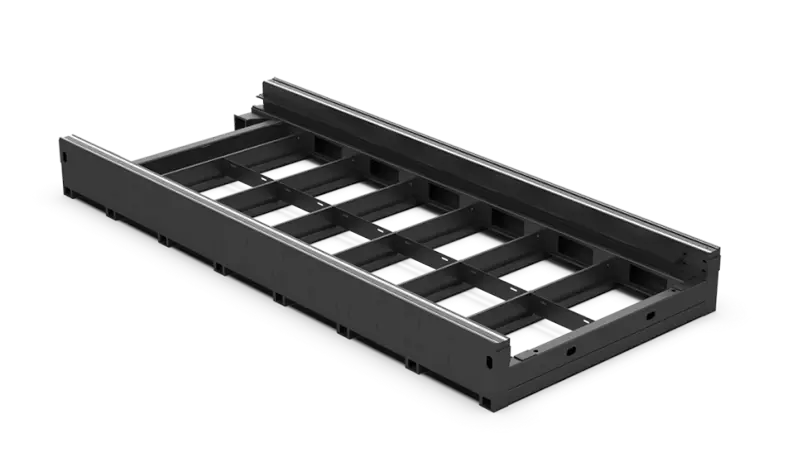

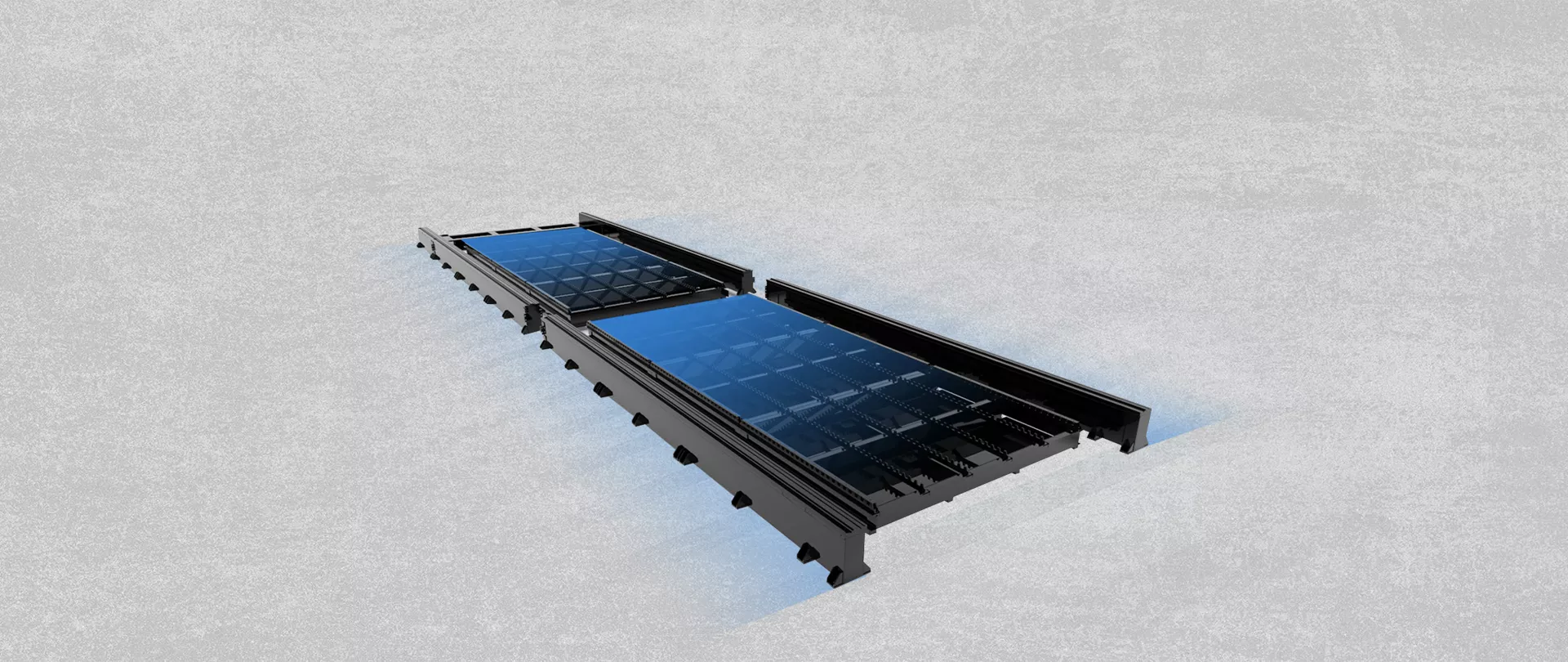

| Modelo | Área de trabalho | Potência | Ideal para |
|---|---|---|---|
| GF3012 (esta máquina) | 3000 × 1200 mm | 6–60 kW | Alta potência em uma mesa compacta |
| LFP3015 | 3000 × 1500 mm | 1–12 kW | Mesa única aberta; chapas padrão |
| LFP4020 | 4000 × 2000 mm | 1–30 kW | Mesa trocadora duplo pallet para alta demanda |
| LFH4020 | 4000 × 2000 mm | 1–30 kW | Chapas de alta potência em estrutura soldada |
| LFP6020 | 6000 × 2000 mm | 1.5–3 kW | Chapas longas com menor investimento |
| LFH6020 | 6000 × 2000 mm | 1–12 kW | Produção em grande formato |
| 2 em 1 chapa e tubo | 3015 ou 4020 + tubos Ø20–220 mm | 1–12 kW | Chapa e tubo em uma única máquina |
Problemas Comuns e Como Resolvê-los
| Problema | Causa comum | O que fazer |
|---|---|---|
| Estouro de perfuração em chapa grossa | Perfuração em etapa única em chapa pesada | Use perfuração em estágios e deixe a chapa esfriar entre as perfurações |
| Muita borra sob aço carbono grosso | Velocidade alta demais, pressão de oxigênio baixa, foco muito negativo, bico parcialmente entupido | Reduza a velocidade em 5–8 %; mantenha o oxigênio a 0,5–0,7 bar; ajuste o foco para +3 a +4 mm; verifique o bico |
| Não está cortando até embaixo | Perfuração não finalizada, foco não positivo o suficiente em cortes com oxigênio, vidro de proteção sujo | Deixe todos os estágios de perfuração terminarem; aumente o foco em etapas de 1 mm; limpe ou substitua o vidro |
| Borra sob inox ou alumínio | Velocidade alta demais, pressão de nitrogênio baixa demais ou foco não profundo o suficiente | Diminua a velocidade ou aumente a pressão; mova o foco para baixo (negativo) conforme a espessura aumenta |
O que decide o preço
| Item | Opções | Efeito |
|---|---|---|
| Fonte laser | Marca (Raycus, IPG, Max) e potência | O maior item isolado; maior potência custa mais e exige um chiller e alimentação maiores |
| Cabeça de corte | Foco automático Raytools ou WSX | Foco automático e proteção contra colisões |
| Acionamento | Marca dos servos, guias e cremalheiras | Precisão ao longo dos anos |
| Potência | 6–60 kW | A fonte é a maior parte do preço; maior potência também exige um chiller, rede elétrica e fornecimento de gás maiores |
O GF3012 é cotado sob consulta.
Da consulta à produção

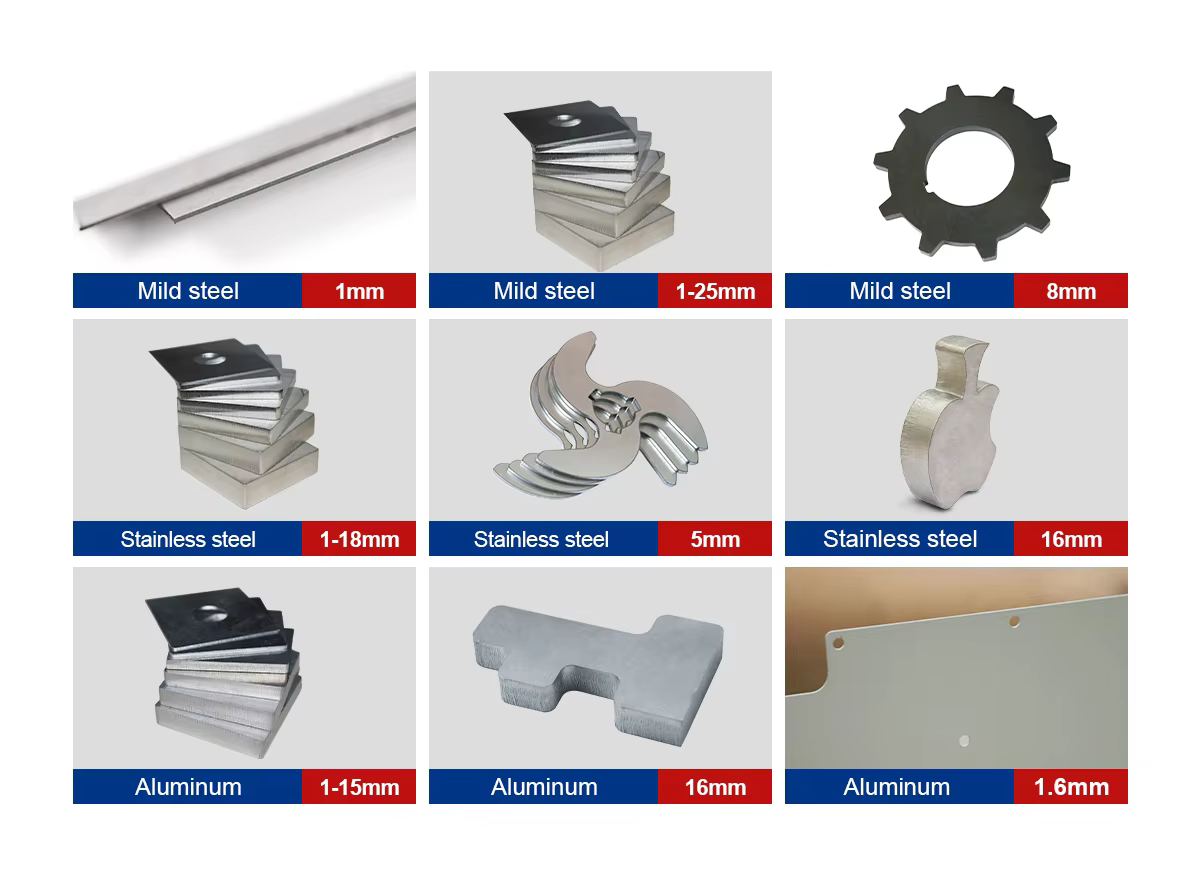

- Peças e amostras. Envie suas peças e materiais mais espessos; cortamos amostras na potência que você está considerando.
- Configuração. Definimos a fonte, cabeça, mesa e opções, e enviamos um layout com espaço em piso, energia elétrica, gás e conexões de exaustão.
- Fabricação e testes. A máquina é montada e testada antes do embarque; o prazo de entrega é confirmado na cotação.
- Preparação do local. Piso nivelado, rede elétrica, gás de assistência, ar comprimido e exaustão de fumos prontos antes da chegada.
- Instalação e treinamento. Cotado com a máquina; os operadores aprendem nesting, parâmetros de corte, verificações diárias e identificação simples de falhas.
- Suporte. Garantia de 24 meses em toda a máquina, exceto consumíveis.
Antes de fazer o pedido
- Chapa mais grossa e a espessura que você corta na maior parte do tempo.
- Ponte rolante para carregar chapas pesadas.
- Alimentação elétrica, chiller e fornecimento de gás para a fonte escolhida.
- Tamanhos de chapa: a mesa recebe 1250 × 2500 mm diretamente.
Manutenção
| Quando | O quê |
|---|---|
| Diariamente | Verifique e limpe o vidro de proteção; verifique a condição e a centralização do bico; verifique as pressões dos gases. |
| Semanalmente | Remova a borra; limpe as sapatas (lames) e as guias; verifique o sensor de altura. |
| Periodicamente | Substitua as sapatas; lubrifique guias e cremalheiras; troque a água do chiller e os filtros de exaustão. |
Segurança
A luz do laser refletida na chapa é invisível e pode ferir os olhos, portanto a área de corte deve ser enclausurada ou isolada e as travas de segurança das portas devem funcionar perfeitamente. Mantenha a exaustão funcionando e seus filtros limpos; poeira na mesa e nos filtros pode pegar fogo, especialmente após cortar alumínio. Mantenha o equipamento de oxigênio livre de óleo e graxa, e prenda bem os cilindros de gás.
FAQ do GF3012
Qual é a área útil de trabalho do GF3012?
3000 × 1200 mm.
Quais são as opções de potência?
Fontes de fibra de 6 kW até 60 kW.
Qual é a espessura máxima de corte?
Os máximos típicos são 25 mm em aço carbono e 20 mm em inox a 6 kW, cerca de 40 mm em ambos a 12 kW, e muito mais de 20 a 60 kW. A produção diária roda alguns milímetros abaixo do máximo.
Quais formatos de arquivo ela lê?
AI, BMP, PLT, DXF e DST, entre outros.
Por que colocar alta potência em uma mesa 3012?
Peças em chapas grossas costumam ser pequenas. A mesa compacta oferece a potência da fonte sem o custo e a ocupação de espaço de uma máquina de 4 m ou 6 m.
O que a alta potência exige no local de instalação?
Uma conexão elétrica maior, um chiller compatível com a fonte e fornecimento de gás para alto consumo; o desenho de layout lista esses requisitos para a sua configuração.
Compare todas as máquinas de corte a laser de fibra lado a lado no nosso guia de seleção.
Envie suas peças e material mais espessos. Nós sugerimos a potência da fonte e enviamos a cotação do GF3012.
