Máquinas de Corte a Plasma CNC

O que é o Corte a Plasma CNC?

Uma cortadora a plasma envia um arco elétrico através de um bico estreito junto com um fluxo de gás. O arco aquece o gás até que ele se torne plasma, quente o suficiente para derreter o aço, e o jato de gás sopra o metal fundido para fora do corte. Como o arco precisa de um caminho de retorno através da peça de trabalho, o plasma corta qualquer metal condutor elétrico: aço carbono, aço inoxidável, alumínio, cobre e latão.

Em uma máquina CNC, o maçarico é sustentado por eixos motorizados que seguem um programa de corte. Um controle de altura mantém o maçarico na distância correta da chapa medindo a tensão do arco, para que o corte permaneça consistente mesmo quando a chapa não estiver perfeitamente plana. Cabeçotes de bisel adicionam eixos de inclinação, e máquinas de tubos e perfis adicionam rotação, de modo que o mesmo princípio abrange peças planas, preparação de solda, tubos e vigas.

Quem Usa Máquinas de Corte a Plasma?

Qual Máquina de Corte a Plasma Você Precisa?

Nossa linha de plasma abrange desde uma cortadora manual portátil até linhas de corte de perfil de 8 eixos. Comece pelo que você corta e, em seguida, pela quantidade:

Chapa, Bisel, Tubo ou Perfil: Quatro Tipos de Corte a Plasma

Corte de chapas planas

Uma máquina de mesa ou pórtico move o maçarico em X e Y sobre uma chapa plana e corta peças a partir de um layout aninhado (nesting). Este é o cavalo de batalha da caldeiraria geral: suportes, flanges, chapas base e peças de máquinas. A P3015 atende oficinas com espaço limitado; a máquina tipo pórtico lida com chapas maiores e mais pesadas.

Corte de bisel

Peças grossas que serão soldadas precisam de bordas biseladas. Um cabeçote de bisel de 5 eixos inclina o maçarico enquanto corta, de modo que biséis V, X, Y e K saem da máquina prontos para soldagem. Isso elimina uma etapa separada de esmerilhamento ou fresagem e torna a preparação da solda consistente.

Corte de tubos

Uma cortadora a plasma para tubos rotaciona o tubo e move o maçarico ao longo dele, podendo cortar selins, furos de interseção e cortes em ângulo que são lentos e imprecisos manualmente. É comum em dutos, vasos de pressão e trabalhos com tubos estruturais.

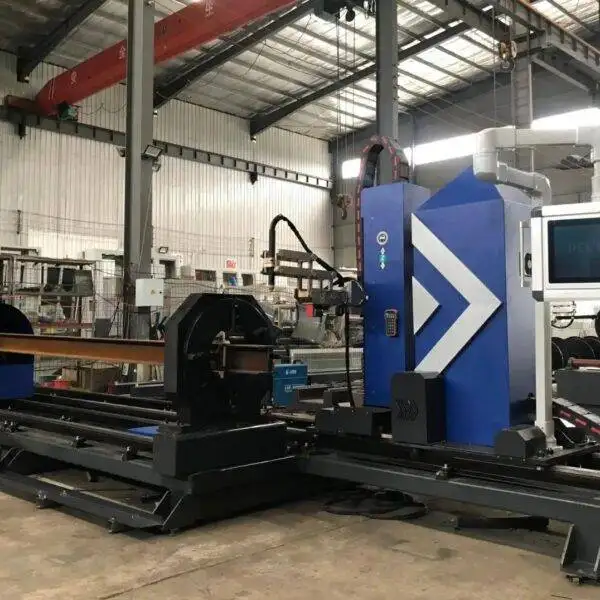

Corte de perfis

Uma cortadora de perfil de 8 eixos lida com tubos redondos e quadrados, perfis U e vigas H ou I, cortando e biselando tanto a alma quanto a aba. Contando com maçarico de plasma e maçarico oxicorte em uma única máquina, ela abrange paredes finas e seções pesadas de aço carbono de até 100 mm.

Área de Trabalho e Tamanho da Mesa

Escolha a área de trabalho com base nas chapas que você compra, e não nas peças que corta. As chapas de aço comuns têm 1,5 m × 3 m, 2 m × 6 m e tamanhos maiores; uma mesa que acomoda uma chapa inteira economiza cortes e manuseio antes que a chapa chegue à máquina. Máquinas tipo mesa atendem oficinas que cortam chapas finas e menores; máquinas tipo pórtico são construídas de acordo com a largura e o comprimento da chapa que você especificar, e seus trilhos podem ser estendidos posteriormente. Para máquinas de tubos e perfis, os dados importantes são o maior diâmetro ou seção e o maior comprimento que você precisa carregar.

Qual a Espessura que o Plasma Consegue Cortar?

Toda fonte de plasma possui dois valores de espessura, e os compradores frequentemente comparam o incorreto. O valor de separação (severance) é a chapa mais grossa que o arco consegue perfurar, de forma lenta e com uma borda áspera. O valor de corte de qualidade é o que você consegue cortar todos os dias com uma borda limpa e esquadrejada. Como regra geral, projete sua máquina com base no valor de qualidade e espere que ele seja aproximadamente metade a dois terços do valor de separação.

Os limites exatos dependem da fonte de plasma escolhida. Envie-nos a sua chapa mais grossa e mais comum e nós dimensionaremos a fonte para você.

Plasma a Ar ou Fonte de Plasma Industrial?

As máquinas de entrada utilizam plasma a ar: o gás de corte é ar comprimido comum, os consumíveis são baratos e a configuração é simples. É adequado para aço carbono, aço inoxidável e alumínio em espessuras finas e médias.

Máquinas de bisel, tubos e perfis geralmente operam com uma fonte de plasma industrial, como Hypertherm, Kjellberg ou LGK, que equipamos de acordo com o seu orçamento. Uma fonte mais potente corta chapas mais grossas a uma velocidade maior e mantém a borda mais esquadrejada, o que importa quando as peças vão direto para a soldagem.

Controlador CNC, Software e Nesting

O controlador e o software determinam a rapidez com que um operador passa de um desenho para as peças acabadas. As peças geralmente são desenhadas em CAD e importadas como arquivos DXF. O software de nesting (aninhamento) organiza o máximo possível de peças em cada chapa, o que reduz diretamente o custo de material. As máquinas de tubos e perfis utilizam software dedicado que transforma uma interseção, selim ou chanfro de viga em um caminho de corte sem programação manual.

• Controle de altura do maçarico (THC): mantém a distância constante para uma borda esquadrejada e longa vida útil dos consumíveis.
• Entradas (lead-ins) e configurações de perfuração: iniciam cada corte fora da peça para que a marca de perfuração permaneça no retalho (sucata).
• Tabelas de corte: configurações de corrente, velocidade e gás para cada material e espessura, armazenadas no controlador.
• Corte de linha comum e pontes (bridging): reduzem perfurações e deslocamentos em peças aninhadas.

Qualidade do Corte: Problemas Comuns e Soluções

A maioria dos problemas nas bordas em uma cortadora plasma decorre da velocidade, corrente, altura ou consumíveis desgastados, e não da estrutura da máquina. Esta tabela ajuda os operadores a corrigi-los rapidamente:

Cortando Diferentes Metais

Exaustão de Fumos: Mesa de Sucção Inferior (Downdraft) ou Mesa d'Água?

O corte plasma produz fumaça e poeira fina, portanto, toda máquina precisa de uma forma de removê-las.

• Mesa de sucção inferior (Downdraft): um exaustor puxa os fumos para baixo através da mesa para dentro de um filtro. Mantém a oficina limpa e deixa as peças secas. O modelo P3015 possui uma mesa downdraft embutida.
• Mesa d'água: a chapa fica logo acima ou dentro da água, o que retém a poeira e reduz o ruído e a distorção térmica. As peças saem molhadas e a água precisa de manutenção.
• Para grandes máquinas pórticas, a exaustão seccional downdraft suga o ar apenas sob a seção que está sendo cortada, o que economiza energia do exaustor.

Custos Operacionais

• Consumíveis: eletrodos e bicos desgastam a cada perfuração. Eles são o maior custo operacional depois da energia, então peça os preços dos consumíveis junto com o preço da máquina.
• Gás: o plasma a ar precisa de um compressor com ar seco e isento de óleo; fontes industriais também podem usar oxigênio ou nitrogênio. O corte oxicorte precisa de oxigênio e gás combustível.
• Energia: verifique a tensão e as fases da sua rede elétrica em relação à fonte plasma antes de fazer o pedido.
• Manutenção: mantenha os trilhos e cremalheiras limpos, verifique o controle de altura da tocha e substitua os consumíveis desgastados antes que eles estraguem a borda.

Cronograma de Manutenção

Segurança na Área de Corte Plasma

Use proteção ocular com a tonalidade correta; o arco emite luz ultravioleta intensa.
• Execute a exaustão de fumos ou a mesa d'água sempre que a máquina estiver cortando; os fumos de plasma contêm partículas finas de metal.
• Mantenha a máquina aterrada e a chapa conectada ao grampo obra.
• Mantenha materiais inflamáveis longe da mesa e tenha um extintor de incêndio por perto.
• Use proteção auditiva perto de cortes de alta corrente, especialmente sem uma mesa d'água.

Plasma ou Laser de Fibra?

Se a maioria das suas peças for de chapa fina com detalhes finos, confira nossas máquinas de corte a laser de fibra. Para chapas grossas, chanfros, tubos e vigas, o plasma costuma ser a escolha mais econômica.

O Que Determina o Preço de uma Máquina de Corte Plasma

Entrega, Instalação e Treinamento

As máquinas são embaladas para frete marítimo e enviadas de Qingdao ou outros portos chineses mediante solicitação, com preços cotados FOB Qingdao. As máquinas do tipo mesa são enviadas em grande parte pré-montadas e podem entrar em funcionamento logo após a chegada; máquinas de pórtico, chanfro, tubos e perfis precisam de alinhamento de trilhos e comissionamento. Orientação de instalação e treinamento de operador estão disponíveis, no local mediante solicitação ou remotamente, e cada máquina possui garantia de 24 meses com suporte técnico remoto.

Lista de Verificação para Compra

Envie-nos estes detalhes para que possamos cotar a máquina certa de primeira:

• Materiais que você corta e a espessura mais grossa e mais comum de cada um.
• Tamanho da chapa que você compra, ou o maior diâmetro de tubo, seção e comprimento.
• Se as peças precisam de chanfros para soldagem.
• Peças típicas: envie um desenho ou um arquivo DXF.
• Meta de produção diária e número de turnos.
• Alimentação elétrica (tensão, fases, frequência) e ar comprimido disponível.
• Porto de destino, caso precise de ajuda com o frete.
