LT360: Visão Geral
O LT360 é o nosso equipamento de corte a laser para tubos de grande diâmetro: Ø20 a 360 mm, barras de 6 m ou 9 m, 1.5 kW a 6 kW e até 120 r/min. É utilizado em tubos estruturais, chassis para máquinas e veículos, e em qualquer aplicação onde tubos grandes antes eram cortados com serra, furados e entalhados manualmente.
Demonstração de Corte com o LT360

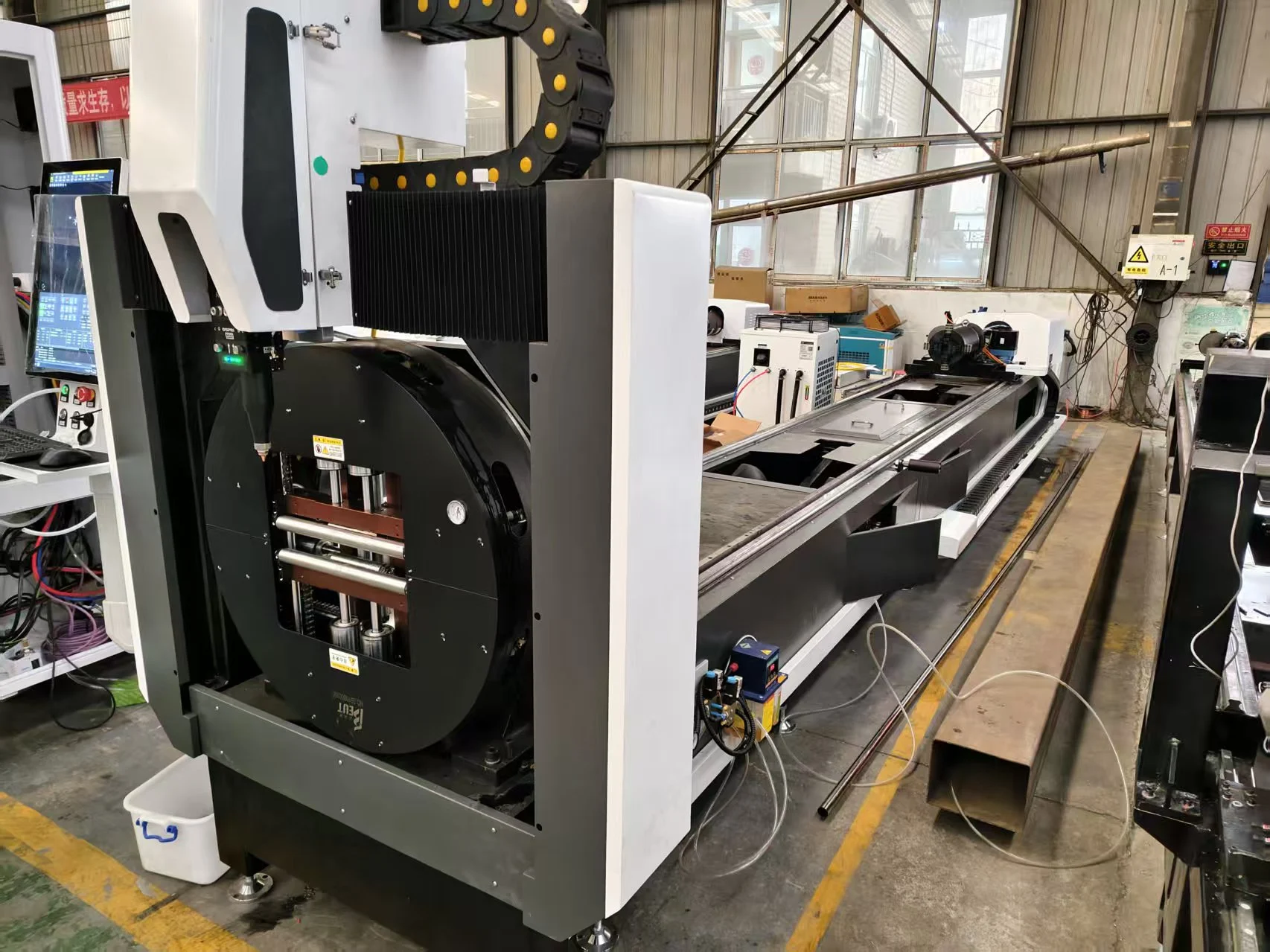

O LT360 cortando um tubo de grande porte.
Especificações Técnicas
| Diâmetro do tubo | Ø20–360 mm |
|---|---|
| Comprimento de usinagem | 6000 mm ou 9000 mm |
| Fonte laser | Fibra de 1.5–6 kW |
| Precisão de posicionamento | ±0.03 mm |
| Velocidade máx. de rotação | 120 r/min |
| Perfis | Redondo, quadrado, retangular e irregular |
| Materiais | Aço carbono, aço inoxidável, alumínio, latão |
| Certificação | CE, ISO 9001 |
| Garantia | 24 meses em toda a máquina (consumíveis excluídos) |

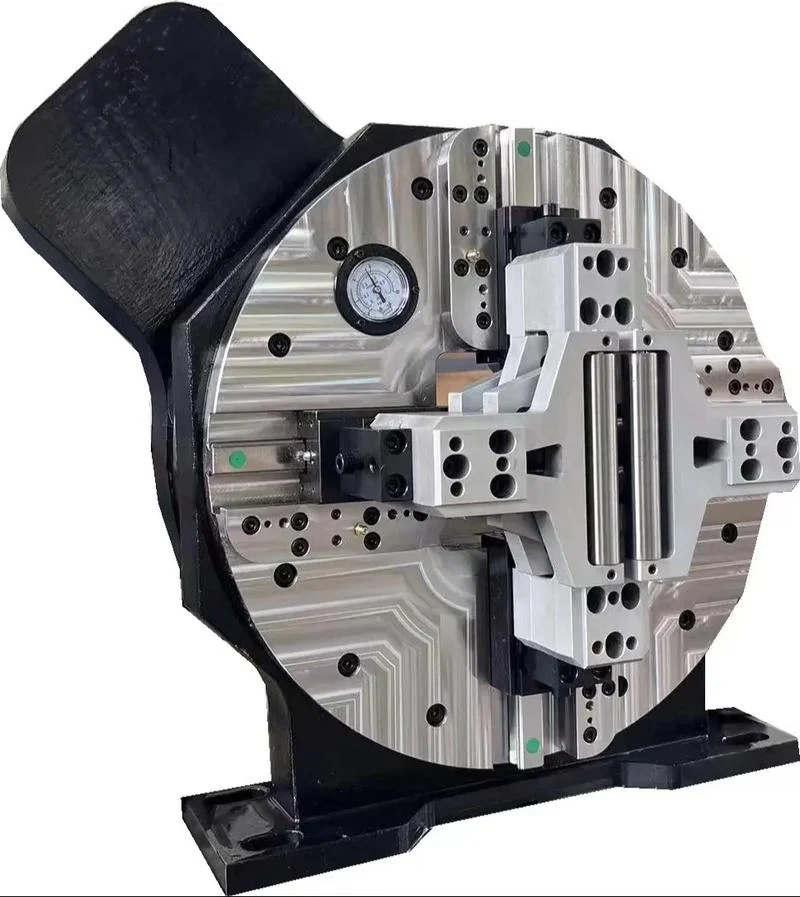

Tubos Longos e Pesados Precisam de Suporte
Um tubo de 9 m com 300 mm de diâmetro sofre flambagem entre os mandris e vibra ao girar. Os suportes de apoio de seguimento sob o tubo sobem e descem conforme o perfil, mantendo-o alinhado para que o cabeçote encontre o tubo exatamente onde o programa espera. Em tubos grandes, a quantidade e o projeto desses suportes importam tanto quanto a precisão do mandril; pergunte quantos a máquina cotada possui e como eles lidam com tubos quadrados.
Estruturas Metálicas: As Tolerâncias Estão Mais Rigorosas
O aço estrutural costumava precisar de pouco mais do que furos para passagem de parafusos, sendo o corte a plasma suficiente. Hoje em dia, os fabricantes trabalham cada vez mais com tolerâncias de alguns milímetros ou menos em conexões, e o tubo cortado a laser com furos e entalhes posicionados com precisão permite que as peças se encaixem na montagem sem necessidade de alargamento de furos ou desbaste. Para vigas em vez de tubos, consulte a linha a laser para vigas H HF30120.
Planeje a Alimentação Elétrica para Toda a Linha
A potência nominal da fonte é apenas parte da carga. Como exemplo para um laser de tubo de 4 kW: a máquina em si, com servos e acessórios, consome cerca de 10 kW, o chiller em torno de 6 kW, e um compressor de ar cerca de 5.5 kW ao cortar com ar, além da exaustão. As máquinas raramente operam tudo em carga máxima, mas a infraestrutura elétrica deve suportar. Solicite a lista completa de potências da sua configuração antes de planejar a instalação elétrica.
Chanfros de Solda em Tubos
Tubos soldados de topo em estruturas metálicas, tubulações e maquinário geralmente precisam de chanfro, mais frequentemente entre 30° e 45°. Existem duas maneiras de cortá-lo em um laser para tubos: um cabeçote de chanfro dedicado com ótica basculante, que oferece resultados estáveis, mas custa mais para comprar e manter; ou um mecanismo basculante que carrega um cabeçote padrão, que é mais barato, mas exige compensação de foco em paredes espessas. De qualquer forma, "±45°" em uma ficha técnica não garante um chanfro pronto para solda em parede espessa. Solicite o corte de chanfros em seu próprio tubo e verifique o ângulo e o bordo rombo antes de comprar.
O LT360, conforme listado, corta cortes retos, furos, entalhes e cortes em sela. Se a maior parte dos seus tubos precisar de chanfros para solda, informe-nos; para tubos pesados e perfis com chanfros, o cortador a plasma de perfil de 8 eixos chanfra até ±60°.
Software para Estruturas Metálicas
No trabalho com estruturas metálicas, o modelo de detalhamento já contém cada componente. Um laser de tubo cujo software importa o modelo 3D diretamente economiza o tempo de redesenhar cada peça. Se o seu escritório trabalha com Tekla ou um pacote similar, envie alguns arquivos de membros para verificarmos a importação antes do seu pedido.
Problemas Comuns e Como Resolvê-los
| Problema | Causa usual | O que fazer |
|---|---|---|
| Furos desalinhados em tubos longos | Flexão ou vibração entre mandris | Verifique os suportes de apoio; reduza a velocidade de rotação para tubos pesados |
| Torção do tubo desloca detalhes | Material fornecido torcido | Execute a função de busca de borda ao longo do tubo antes de cortar |
| Borra no interior de tubos grandes | O feixe sai e atinge a parede oposta | Ajuste os parâmetros de conclusão do corte; planeje a ordem de corte |
| Qualidade de borda inferior em paredes espessas | Potência ou gás incompatíveis com a espessura | Utilize a biblioteca de materiais; considere uma fonte de maior potência |
| Descarga lenta de peças longas | Ausência de suporte de descarregamento | Adicione uma mesa de descarga adequada ao comprimento da peça |
O Que Define o Preço
| Item | Opções | Efeito no preço e uso |
|---|---|---|
| Comprimento | 6 m ou 9 m | 9 m aceita matéria-prima maior, menos cargas, menos desperdício de ponta por peça |
| Potência do laser | 1.5–6 kW | Paredes espessas e produtividade |
| Suportes e descarregamento | Número de suportes de apoio, mesa de descarga | Precisão e manuseio em tubos pesados |
| Carregamento | Manual ou por feixe de tubos (bundle) | Compensa em alto volume |
O LT360 é cotado sob consulta.
Onde Ele se Posiciona na Linha de Lasers para Tubos PCL
| Modelo | Tamanho do tubo | Potência | Ideal para |
|---|---|---|---|
| MAK100 | Ø10–100 mm | 1.5 kW | Modelo de entrada, tubos pequenos |
| LT120S | Ø120 / □120 mm | 1.5–3 kW | Montagem lateral, paredes espessas de até 10 mm |
| LT240 | Ø20–240 mm | 1.5–6 kW | Redondo, quadrado, retangular, oval |
| LT240S | Ø/□20–240 mm | 1.5–6 kW | Montagem lateral, mandris duplos, tubos de 200 kg |
| LT360 (esta máquina) | Ø20–360 mm | 1.5–6 kW | Grandes diâmetros, barras de 6 m ou 9 m |
Para tubos acima de 360 mm ou paredes muito espessas, o cortador a plasma para tubos atende de Ø50 a 1500 mm.
Da Consulta à Produção
- Lista de tubos e amostras. Envie seus maiores tubos, comprimento do material, tipos e desenhos típicos de conexões.
- Configuração e layout. Definimos o tamanho do mandril, comprimento da mesa, fonte e carregamento, enviando um desenho de layout com o espaço necessário, conexões elétricas e pneumáticas.
- Fabricação e testes. A máquina é montada e testada antes do envio; o prazo de entrega é confirmado na cotação.
- Preparação do local. Piso nivelado, ponto de energia, ar comprimido para os mandris e gás de assistência, além de exaustão de fumos prontos antes da chegada.
- Instalação e treinamento. A instalação e o treinamento dos operadores são cotados com a máquina; os operadores aprendem programação, nesting (aninhamento), verificações diárias e ajuste de parâmetros.
- Suporte. Garantia de 24 meses em toda a máquina, excluindo os consumíveis.
Antes de Fazer o Pedido
- Maior diâmetro, parede e peso do tubo.
- Comprimento do material fornecido pelo seu fornecedor: 6 m ou 9 m.
- Tolerâncias nos seus desenhos de conexão.
- Conexão elétrica disponível, incluindo chiller, compressor e exaustão.
- Espaço para carregamento e descarregamento de peças longas.
Manutenção
| Quando | O que fazer |
|---|---|
| Diariamente | Limpe a lente de proteção e o bocal; verifique as castanhas do mandril; remova a borra/escória. |
| Semanalmente | Limpe as guias e cremalheiras; verifique os suportes de apoio; drene o filtro de ar. |
| Periodicamente | Lubrifique as guias e cremalheiras; verifique as vedações pneumáticas do mandril; troque a água do chiller. |
Segurança ao Operar um Laser para Tubos
Dois perigos são específicos do corte de tubos. O tubo gira, muitas vezes com vários metros dele para fora da carenagem, portanto a área ao longo do leito deve ser mantida livre enquanto os mandris giram. E o feixe laser sai pelo lado oposto do tubo ao cortar, de modo que a zona de corte precisa permanecer fechada ou blindada. Mantenha os intertravamentos das portas e cortinas de luz funcionando, use óculos de segurança para laser com a graduação correta para o comprimento de onda do laser onde a área de corte estiver aberta, e ligue a exaustão antes de cortar tubos galvanizados ou com revestimento.
Vantagens e Limitações
Vantagens
- Grandes diâmetros até 360 mm
- Opção de carga de 9 m
- Substitui processos de serra, furação e chanfro em tubos grandes
Limitações importantes
- Requer espaço em chão de fábrica para tubos longos e peças
- A ligação elétrica deve suportar o chiller, compressor e exaustão
- Tubos muito grandes ou grossos costumam sair mais baratos no plasma
Perguntas Frequentes sobre a LT360
Qual é o maior tubo que a LT360 consegue cortar?
Ø360 mm, em comprimentos de 6 m ou 9 m.
Quais materiais ela pode cortar?
Aço carbono, aço inoxidável, alumínio e latão.
Quanta energia elétrica a máquina inteira precisa?
Mais do que a potência nominal da fonte: máquina, chiller, compressor e exaustão somados. Nós enviamos a lista de potências para a sua configuração.
Por que os suportes de apoio importam?
Eles mantêm tubos longos e pesados alinhados durante a rotação, garantindo que furos e recortes fiquem no lugar certo.
Ela consegue cortar perfis irregulares?
Envie o desenho da seção e nós confirmamos.
Vocês conseguem cortar amostras?
Sim. Envie o desenho, o tamanho do tubo e o material.
A LT360 consegue cortar chanfros para solda?
A configuração padrão corta cortes retos, furos, recortes e conexões em sela. Informe-nos se precisar de chanfros; para seções chanfradas pesadas, considere o cortador a plasma para perfis de 8 eixos.
Ela importa nossos modelos de detalhamento?
Envie alguns arquivos de membros do seu software e nós verificamos a importação antes de você fechar o pedido.
