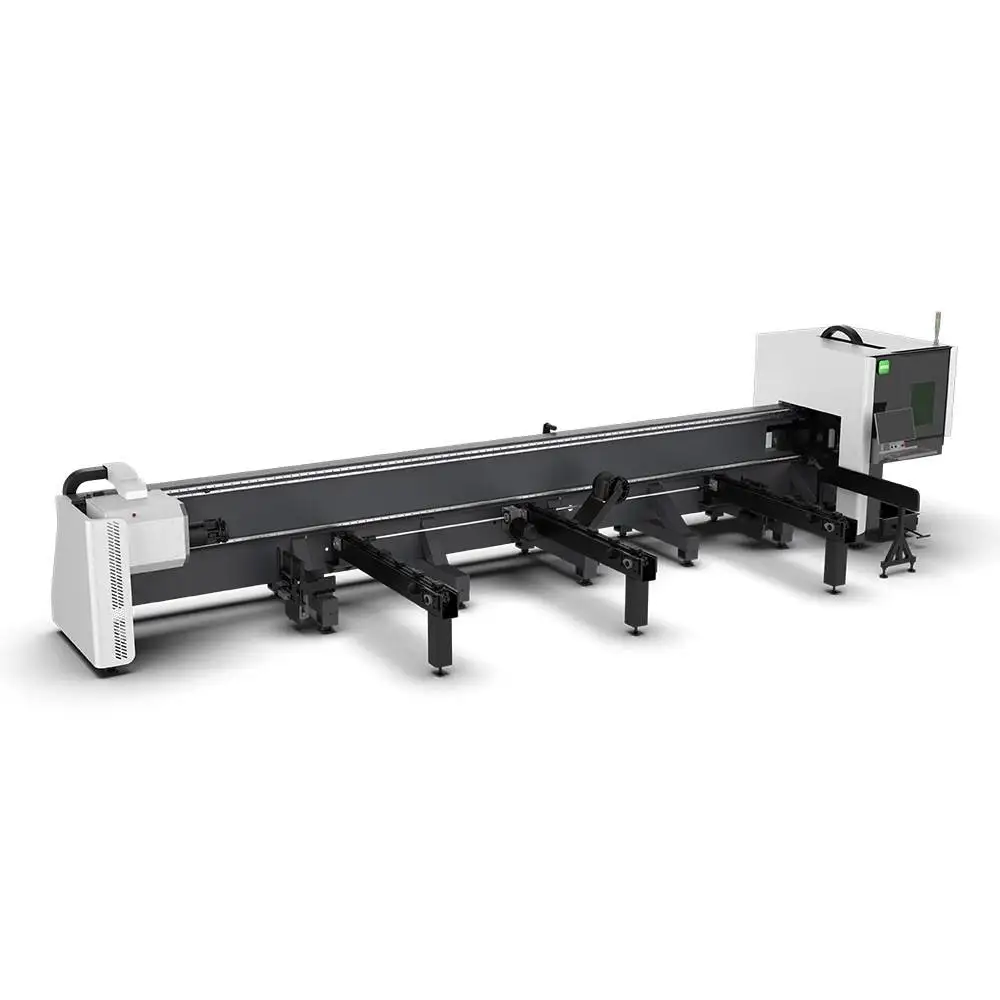

LT240S: Visão geral
O LT240S pega na faixa de 20 a 240 mm do LT240 e o constrói para tubos pesados: uma base montada na lateral para carregamento com empilhadeira, mandris pneumáticos duplos de curso completo para tubos individuais de até 200 kg e a capacidade de cortar entre os mandris para que a sobra (rebarba/ponteira) seja curta.
Especificações técnicas
| Tamanho do tubo | Redondo Ø20–240 mm, quadrado 20–240 mm |
|---|---|
| Fonte laser | 1.5–6 kW fibra |
| Fixação | Mandris duplos pneumáticos de curso completo |
| Precisão de posicionamento | ±0.03 mm |
| Peso máx. de tubo único | 200 kg |
| Layout da base | Montada na lateral, carregamento lateral aberto |
| Acionamento | Guias lineares Hiwin, cremalheiras YYC |
| Certificação | CE, ISO 9001 |
| Garantia | 24 meses em toda a máquina (consumíveis excluídos) |
Sobras: o custo que você vê no final de cada tubo
Um laser de tubo convencional não consegue cortar onde o mandris traseiro segura o tubo, então cada tubo termina em um pedaço que vai para o lixo. Com mandris duplos, o cabeçote pode trabalhar entre eles e o tubo é passado de um mandris para o outro, o que encurta consideravelmente a ponta inutilizável.
Para ver quanto isso vale, multiplique a sobra que você economiza por tubo pelo número de tubos por ano e pelo preço por metro. Em aço inoxidável e latão, o valor geralmente é grande o suficiente para decidir entre duas ofertas. Peça a cada fornecedor o comprimento da sobra nos seus próprios tamanhos de tubo, medido, não estimado.
Carregando tubos de 200 kg
Enfiar um tubo pesado pela extremidade da máquina leva tempo e exige cuidado. No LT240S, a empilhadeira o posiciona pela lateral, diretamente no centro do mandris. Os mandris então o fixam com força pneumática de curso completo para que ele não escorregue quando acelerar na rotação. Escórias e faíscas caem no chão, longe das guias Hiwin e cremalheiras YYC.
Escolha pelos seus tamanhos principais
Dimensione a máquina para os tubos que compõem a maior parte do seu trabalho, aproximadamente 80% do volume, e verifique se os tubos maiores ainda cabem. Uma máquina dimensionada para o maior tubo ocasional custa mais e é mais lenta nos do dia a dia.
Dois, três ou quatro mandris
O número de mandris decide quanto de cada tubo acaba como sucata e quanto custa a máquina. Mais mandris encurtam a sobra, mas tornam a máquina mais longa, adicionam eixos servo e aumentam o preço. O LT240S fica na segunda linha desta tabela:
| Layout | Ganho | Preço pago | Adequado para |
|---|---|---|---|
| Dois mandris | Compacto, menor preço, simples de instalar | Sobra no final de cada tubo | Tubos finos e médios, geralmente abaixo de 1 t, alta velocidade |
| Dois mandris com passagem | O cabeçote pode cortar entre os mandris | Mais mecânica de mandris | Sobras mais curtas em tubos médios e pesados |
| Três mandris | O mandris do meio sai do caminho; sobra perto de zero | Máquina mais longa, mais eixos servo, preço mais alto | Trabalho misto de estruturas metálicas com tubos pesados |
| Quatro mandris | Chanfros em ambas as pontas de uma peça; tubos muito longos e pesados | Maior custo e espaço de chão de fábrica | Construção naval, offshore, equipamentos de energia |
O que custa uma sobra
Uma máquina convencional de dois mandris normalmente deixa 100–300 mm no final de cada tubo. Em um tubo de 6 m, isso representa cerca de 1,7–5% do material. Multiplique isso pela sua tonelagem anual de tubos e preço por tonelada, e compare com a diferença de preço entre as máquinas. Pergunte se o dado de sobra fornecido pelo fornecedor foi medido em produção ou sob condições ideais; as tolerâncias dos tubos e o layout das peças significam que nunca é exatamente zero.
Problemas comuns e como resolvê-los
| Problema | Causa usual | O que fazer |
|---|---|---|
| Sobras longas em tubos caros | O mandris traseiro segura a ponta do tubo | Use a passagem de mandris duplos e faça o nesting da última peça perto da ponta |
| Tubo pesado escorrega na velocidade | Força de fixação baixa ou castanhas gastas | Verifique a pressão do ar e as castanhas; reduza a aceleração de rotação |
| Furos deslocados em tubos longos e pesados | Flacidez ou arqueamento do tubo entre os suportes | Execute a busca de bordas; verifique os suportes de tubos |
| Respingos dentro do tubo | O feixe sai e atinge a parede oposta | Ajuste os parâmetros de perfuração (break-through); planeje a ordem de corte |
| Guias e cremalheiras sujas | Detritos de carregamento ou corte | Limpe semanalmente; a base montada na lateral mantém a maior parte da escória afastada |
O que decide o preço
| Item | Opções | Efeito no preço e uso |
|---|---|---|
| Potência do laser | 1.5–6 kW | Maior potência para paredes espessas e velocidade |
| Mandris | Pneumáticos duplos de curso completo | Sobras curtas e fixação segura de tubos de 200 kg |
| Carregamento | Carregamento lateral por empilhadeira ou rack de carga | Racks compensam em alto volume |
| Software | Nesting com otimização de sobras | Rendimento de material em cada tubo |
O LT240S é cotado mediante solicitação; envie sua lista de tubos e volume anual.
Onde ele se posiciona na linha de laser para tubos PCL
| Modelo | Tamanho do tubo | Potência | Melhor para |
|---|---|---|---|
| MAK100 | Ø10–100 mm | 1.5 kW | Modelo de entrada, tubos pequenos |
| LT120S | Ø120 / □120 mm | 1.5–3 kW | Montado na lateral, paredes pesadas até 10 mm |
| LT240 | Ø20–240 mm | 1.5–6 kW | Redondo, quadrado, retangular, oval |
| LT240S (esta máquina) | Ø/□20–240 mm | 1.5–6 kW | Montado na lateral, mandris duplos, tubos de 200 kg |
| LT360 | Ø20–360 mm | 1.5–6 kW | Grandes diâmetros, estoque de 6 m ou 9 m |
Da consulta à produção
- Lista de tubos e amostras. Envie seus tamanhos de tubos, tubo mais pesado, materiais e consumo anual de tubos, para que possamos estimar a economia de sobras.
- Configuração e layout. Definimos o tamanho do mandris, comprimento da base, fonte e carregamento, e enviamos um desenho de layout com o espaço de chão de fábrica, conexões de energia e ar.
- Fabricação e testes. A máquina é montada e testada antes do envio; o prazo de entrega é confirmado na cotação.
- Preparação do local. Um piso nivelado, conexão de energia, ar comprimido para os mandris e gás de assistência, além de exaustão de fumos pronta antes da chegada.
- Instalação e treinamento. A instalação e o treinamento do operador são cotados com a máquina; os operadores aprendem programação, nesting, verificações diárias e ajuste de parâmetros.
- Suporte. Garantia de 24 meses em toda a máquina, excluindo consumíveis.
Antes de fazer o pedido
- Os tamanhos de tubos que compõem cerca de 80% do seu volume.
- O tubo mais pesado e como ele chega à máquina.
- Consumo anual de tubos e preço por metro, para valorizar sobras mais curtas.
- Espaço de piso ao longo da lateral da máquina para acesso de empilhadeira.
Manutenção
| Quando | O quê |
|---|---|
| Diariamente | Limpe a janela de proteção e o bocal; verifique as castanhas de ambos os mandris; limpe a escória abaixo da máquina. |
| Semanalmente | Limpe guias e cremalheiras; dreno do filtro de ar; verifique os suportes de tubos. |
| Periodicamente | Lubrifique guias e cremalheiras; verifique vedações de ar do mandris e desgaste das castanhas; troque a água do chiller. |
Segurança ao redor de um laser de tubos
Dois perigos são específicos para o corte de tubos. O tubo gira, muitas vezes vários metros dele para fora do gabinete, portanto, a área ao longo da base deve ser mantida livre enquanto os mandris giram. E o feixe sai pelo lado oposto do tubo quando o corta, de modo que a zona de corte deve permanecer fechada ou blindada. Mantenha os intertravamentos nas portas e cortinas de luz funcionando, use óculos de segurança contra laser adequados para o comprimento de onda do laser onde a área de corte estiver aberta e conecte a extração antes de cortar tubos revestidos ou galvanizados.
Pontos fortes e limites
Pontos fortes
- Retalhos curtos com mandris duplos
- Carregamento lateral por empilhadeira de tubos de até 200 kg
- A borra cai longe das guias e cremalheiras
Limitações a considerar
- Tubo redondo e quadrado; envie outros perfis para verificação
- Acima de 240 mm, consulte o LT360
- Mais mecânica de mandris para manter do que uma máquina de mandril único
FAQ do LT240S
Qual é o peso máximo de um tubo no LT240S?
Até 200 kg para um único tubo.
Quais tamanhos de tubos ele corta?
Redondo Ø20–240 mm e quadrado 20–240 mm.
Quanto economiza de retalho?
Depende do tubo e das peças; envie suas medidas e mediremos em uma amostra.
Por que montagem lateral?
Carregamento por empilhadeira no centro do mandril, guias mais limpas e menor área ocupada.
Qual potência devo escolher?
Inox fino favorece velocidade e bom carregamento; aço carbono grosso favorece maior potência e fixação robusta. Envie seu mix de produção.
Vocês cortam amostras?
Sim. Envie o desenho, o tamanho do tubo e o material.
O retalho zero é realmente zero?
Nenhuma máquina deixa exatamente nada; as tolerâncias do tubo e o layout da peça sempre deixam um pedaço curto. Solicite o retalho medido nos seus tubos em produção.
Preciso de três ou quatro mandris?
Apenas para tubos pesados em grandes volumes, ou peças com chanfro em ambas as extremidades. Para a maioria dos trabalhos de 20–240 mm, dois mandris com passagem são o melhor custo-benefício.
Compare todas as máquinas de corte a laser de tubo lado a lado em nosso guia de seleção.
Envie seu tubo mais pesado e consumo anual. Cotamos o LT240S com o comprimento de retalho nos seus tubos.
