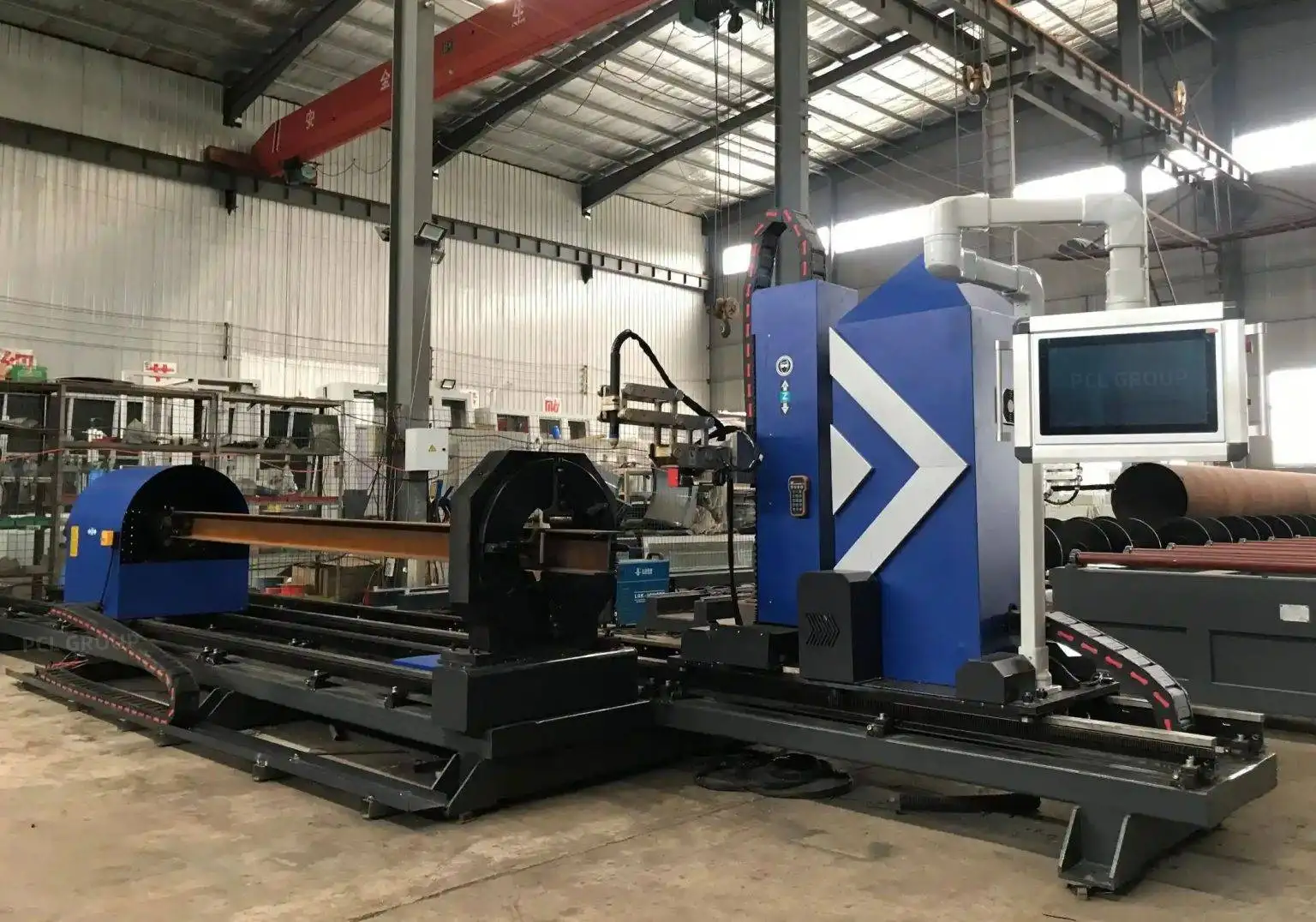

Cortadora de Perfis Plasma de 8 Eixos: Visão Geral
A cortadora de perfis de 8 eixos PCL corta e faz chanfros em tubos e perfis estruturais em uma única máquina: tubos redondos, quadrados e retangulares, perfis U (cantoneiras), perfis U e vigas H ou I. Oito eixos sincronizados permitem cortar chanfros tanto na aba quanto na alma de seções irregulares.
Corte de Perfis de 8 Eixos em Ação
Corte e chanfro de perfis estruturais.
Especificações Técnicas
| Perfis | Tubos redondos, quadrados e retangulares; perfil U; cantoneira; vigas H e I |
|---|---|
| Capacidade de tubo | Redondo até Ø800 mm, quadrado até 600 mm |
| Chanfro | Até ±60° com compensação de ângulo espacial |
| Maçaricos | Plasma até 30 mm; oxicorte até 100 mm |
| Comprimento | 6 m ou 12 m |
| Preço | USD 45.000–80.000 FOB Qingdao, dependendo da configuração |
| Certificação | CE, ISO 9001 |
| Garantia | 24 meses em toda a máquina (consumíveis excluídos) |
O Que Ela Substitui
Seções estruturais geralmente passam por uma serra, uma linha de furação e trabalho manual de maçarico para encaixes e chanfros. A cortadora de 8 eixos realiza cortes nas extremidades, encaixes, furos e chanfros em tubos e vigas diretamente do programa, para que as peças se encaixem perfeitamente na montagem e a preparação para solda seja padronizada. A qualidade da borda cortada é comumente especificada pela ISO 9013 (classes de perpendicularidade e rugosidade). Se os seus desenhos exigem uma classe específica, informe-nos para verificarmos em cortes de amostra.
Para furos de parafusos precisos em vigas H e chapas mais finas, compare também a linha de corte a laser para vigas H HF30120.
Onde Ela se Posiciona na Linha Plasma PCL
| Máquina | Desenvolvida para | Preço (FOB Qingdao) |
|---|---|---|
| Cortadora plasma portátil | Corte manual ou guiado, 12–25 mm | USD 1.200 |
| Plasma de mesa P3015 | Chapas e placas em mesa integrada compacta | USD 2.000–15.000 |
| Plasma tipo pórtico | Chapas grandes; plasma e oxicorte opcional | USD 2.000–15.000 |
| Plasma de chanfro de 5 eixos | Chanfros de preparação de solda V, X, Y e K | USD 35.000–60.000 |
| Plasma para tubos | Tubo redondo Ø50–1500 mm, cortes sela | Sob consulta |
| Plasma para perfis de 8 eixos (esta máquina) | Tubos, canais, vigas H e I com chanfros | USD 45.000–80.000 |
FAQ sobre o Plasma para Perfis de 8 Eixos
Quais perfis a máquina de 8 eixos consegue cortar?
Tubos redondos, quadrados e retangulares, perfis U, cantoneiras e vigas H ou I.
Qual o tamanho máximo dos tubos?
Tubos redondos até Ø800 mm e tubos quadrados até 600 mm.
Qual a espessura máxima de corte?
Até 30 mm com plasma e até 100 mm com o maçarico de oxicorte.
Quanto custa?
USD 45.000–80.000 FOB Qingdao, dependendo do comprimento e dos opcionais.
Compare todas as máquinas de corte plasma lado a lado em nosso guia de seleção.
Envie sua lista de perfis. Confirmamos a faixa de trabalho e cotamos a linha de 8 eixos.
