Sistemi di Taglio Plasma CNC

Cos'è il Taglio Plasma CNC?

Un sistema di taglio plasma invia un arco elettrico attraverso un ugello stretto insieme a un flusso di gas. L'arco riscalda il gas fino a trasformarlo in plasma, abbastanza caldo da fondere l'acciaio, e il getto di gas soffia via il metallo fuso dal taglio. Poiché l'arco richiede un percorso di ritorno attraverso il pezzo in lavorazione, il plasma taglia qualsiasi metallo elettricamente conduttivo: acciaio al carbonio, acciaio inossidabile, alluminio, rame e ottone.

In una macchina CNC, la torcia è mossa da assi motorizzati che seguono un programma di taglio. Un controllo dell'altezza mantiene la torcia alla giusta distanza dalla lamiera misurando la tensione dell'arco, in modo che il taglio rimanga costante anche quando la lamiera non è perfettamente piatta. Le teste di bisellatura aggiungono assi di inclinazione e le macchine per tubi e profilati aggiungono la rotazione, così lo stesso principio copre parti piane, preparazione alla saldatura, tubi e travi.

Chi Utilizza le Macchine da Taglio Plasma?

Quale Macchina da Taglio Plasma ti Serve?

La nostra gamma plasma copre tutto, da una tagliatrice manuale portatile a linee di taglio per profilati a 8 assi. Parti da cosa tagli, poi da quanto ne tagli:

Lamiera, Bisello, Tubo o Profilato: Quattro Tipi di Taglio Plasma

Taglio di lamiere piatte

Una macchina da banco o a portale muove la torcia lungo gli assi X e Y su una lamiera piana e taglia i pezzi da un nesting programmato. Questo è il cavallo di battaglia della carpenteria generale: staffe, flange, piastre di base e parti di macchine. Il modello P3015 è adatto a officine con spazio limitato; la macchina a portale gestisce lamiere più grandi e pesanti.

Taglio con bisellatura

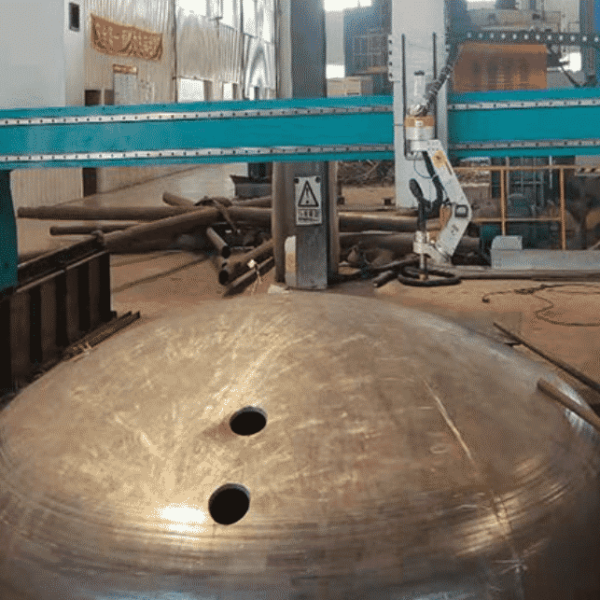

I pezzi spessi che devono essere saldati richiedono bordi cianfrinati. Una testa di bisellatura a 5 assi inclina la torcia durante il taglio, in modo che i biselli a V, X, Y e K escano dalla macchina pronti per la saldatura. Questo elimina una fase separata di smerigliatura o fresatura e rende la preparazione della saldatura uniforme.

Taglio di tubi

Una tagliatrice plasma per tubi fa ruotare il tubo e muove la torcia lungo di esso, consentendo di eseguire tagli a sella, fori di intersezione e tagli obliqui che risulterebbero lenti e imprecisi se fatti a mano. È comune in gasdotti, recipienti a pressione e lavorazioni di tubolari strutturali.

Taglio di profilati

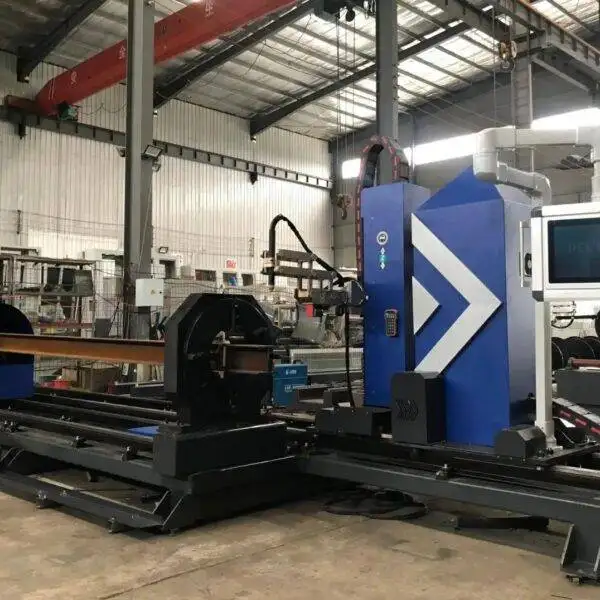

Una profilatrice a 8 assi gestisce tubi tondi e quadri, profilati a C e travi H o I, tagliando e bisellando sia l'ala che l'anima. Con una torcia al plasma e una torcia a ossitaglio sulla stessa macchina, copre pareti sottili e sezioni pesanti in acciaio al carbonio fino a 100 mm.

Area di Lavoro e Dimensioni del Banco

Scegli l'area di lavoro in base alle lamiere che acquisti, non ai pezzi che tagli. Le lamiere in acciaio comuni sono 1,5 m × 3 m, 2 m × 6 m e superiori; un tavolo che accoglie una lamiera intera fa risparmiare tempo di taglio e movimentazione prima che la lamiera arrivi alla macchina. Le macchine da banco sono adatte alle officine che tagliano lamiere sottili e formati più piccoli; le macchine a portale sono costruite in base alla larghezza e alla lunghezza della lamiera specificate, e le loro guide possono essere estese in un secondo momento. Per le macchine per tubi e profilati, i dati importanti sono il diametro o la sezione massima e la lunghezza massima che devi caricare.

Quanto Spessore Può Tagliare il Plasma?

Ogni sorgente plasma ha due valori di spessore e spesso gli acquirenti confrontano quello sbagliato. Il valore di sfondamento (severance) è la lamiera più spessa che l'arco riesce a tagliare, lentamente e con un bordo ruvido. Il valore di taglio di qualità è ciò che puoi tagliare ogni giorno con un bordo pulito e squadrato. Come regola generale, progetta la tua macchina attorno al valore di qualità, che si attua all'incirca tra la metà e i due terzi del valore di sfondamento.

I limiti esatti dipendono dalla sorgente plasma scelta. Inviaci i dati delle tue lamiere più spesse e più comuni e dimensioneremo la sorgente per te.

Plasma ad Aria o Sorgente Plasma Industriale?

Le macchine entry-level utilizzano il plasma ad aria: il gas di taglio è normale aria compressa, i consumabili sono economici e la configurazione è semplice. È adatto per acciaio al carbonio, acciaio inossidabile e alluminio in spessori sottili e medi.

Le macchine per bisellatura, tubi e profilati utilizzano solitamente una sorgente plasma industriale, come Hypertherm, Kjellberg o LGK, che adattiamo al vostro budget. Una sorgente più potente taglia lamiere più spesse a velocità superiori e mantiene il bordo più squadrato, aspetto fondamentale quando i pezzi vanno direttamente alla saldatura.

Controllo CNC, Software e Nesting

Il controllo e il software determinano la velocità con cui un operatore passa dal disegno ai pezzi finiti. I pezzi vengono solitamente disegnati in CAD e importati come file DXF. Il software di nesting dispone quindi il maggior numero possibile di pezzi su ogni lamiera, riducendo direttamente il costo del materiale. Le macchine per tubi e profilati utilizzano un software dedicato che trasforma un'intersezione, una sella o un intaglio per travi in un percorso di taglio senza programmazione manuale.

• Controllo dell'altezza della torcia: mantiene la distanza costante per un bordo squadrato e una lunga durata dei consumabili.
• Impostazioni di attacco e sfondamento (Lead-ins): avviano ogni taglio fuori dal pezzo in modo che il segno di sfondamento rimanga nello scarto.
• Tabelle di taglio: impostazioni di corrente, velocità e gas per ciascun materiale e spessore, memorizzate nel controllo.

Qualità del Taglio: Problemi Comuni e Soluzioni

La maggior parte dei problemi sui bordi nel taglio al plasma dipende dalla velocità, dalla corrente, dall'altezza o dai consumabili usurati, non dalla struttura della macchina. Questa tabella aiuta gli operatori a risolverli rapidamente:

Taglio di diversi metalli

Aspirazione fumi: banco aspirante (downdraft) o banco ad acqua?

Il taglio al plasma produce fumi e polveri sottili, quindi ogni macchina necessita di un sistema di rimozione.

• Banco aspirante (Downdraft): un ventilatore aspira i fumi verso il basso attraverso il banco convogliandoli in un filtro. Mantiene l'officina pulita e lascia i pezzi asciutti. Il modello P3015 è dotato di un banco aspirante integrato.
• Banco ad acqua: la lamiera poggia appena sopra o dentro l'acqua, che cattura la polvere e riduce rumore e deformazioni termiche. I pezzi escono bagnati e l'acqua richiede manutenzione.
• Per le grandi macchine a portale, l'aspirazione a settori parzializzati aspira l'aria solo sotto la zona in fase di taglio, risparmiando energia del ventilatore.

Costi di esercizio

• Consumabili: elettrodi e ugelli si usurano a ogni sfondamento. Rappresentano il costo di esercizio più elevato dopo l'energia, quindi chiedete i prezzi dei consumabili insieme a quello della macchina.
• Gas: il plasma ad aria richiede un compressore con aria secca e priva di olio; le sorgenti industriali possono utilizzare anche ossigeno o azoto. Il taglio ossitaglio richiede ossigeno e gas combustibile.
• Alimentazione: verificate la tensione e le fasi della vostra linea elettrica rispetto alla sorgente plasma prima di ordinare.
• Manutenzione: mantenete pulite guide e cremagliere, controllate il controllo dell'altezza della torcia e sostituite i consumabili usurati prima che rovinino il bordo.

Programma di manutenzione

Sicurezza nell'area di taglio al plasma

• Indossare protezioni per gli occhi con la gradazione corretta; l'arco emette luce ultravioletta intensa.
• Azionare l'aspirazione fumi o il banco ad acqua ogni volta che la macchina taglia; i fumi del plasma contengono particelle metalliche sottili.
• Mantenere la macchina messa a terra e la lamiera collegata alla pinza di massa.
• Tenere i materiali infiammabili lontani dal banco e tenere un estintore nelle vicinanze.
• Utilizzare protezioni per l'udito in prossimità di tagli ad alta corrente, specialmente senza banco ad acqua.

Plasma o laser a fibra?

Se la maggior parte dei vostri pezzi è costituita da lamiere sottili con dettagli fini, date un'occhiata alle nostre macchine di taglio laser a fibra. Per lamiere spesse, smussi, tubi e travi, il plasma è solitamente la scelta più economica.

Cosa determina il prezzo di una macchina da taglio al plasma

Spedizione, installazione e formazione

Le macchine sono imballate per il trasporto marittimo e spedite da Qingdao o altri porti cinesi su richiesta, con prezzi quotati FOB Qingdao. Le macchine di tipo da banco vengono spedite in gran parte preassemblate e possono essere messe in funzione poco dopo l'arrivo; le macchine a portale, per smussi, tubi e profilati richiedono l'allineamento delle guide e la messa in servizio. La guida all'installazione e la formazione degli operatori sono disponibili, in loco su richiesta o da remoto, e ogni macchina gode di una garanzia di 24 mesi con supporto tecnico da remoto.

Checklist per l'acquisto

Inviateci questi dettagli e potremo quotare la macchina giusta fin dal primo colpo:

• Materiali che tagliate, con lo spessore massimo e quello più comune per ciascuno.
• Formato della lamiera che acquistate, oppure il diametro, la sezione e la lunghezza massima del tubo.
• Se i pezzi richiedono smussi per la saldatura.
• Pezzi tipici: inviate un disegno o un file DXF.
• Obiettivo di produzione giornaliera e numero di turni.
• Alimentazione elettrica (tensione, fasi, frequenza) e aria compressa disponibile.
• Porto di destinazione, se avete bisogno di supporto per il trasporto.

FAQ sulla macchina da taglio al plasma

Qual è il modo più economico per iniziare a tagliare al plasma CNC?

Una macchina da banco come la P3015 o un piccolo portale con sorgente plasma ad aria. Entrambe partono da circa 2.000 USD FOB Qingdao, a seconda della configurazione.

Il plasma può tagliare acciaio inossidabile e alluminio?

Sì. Il plasma taglia qualsiasi metallo elettricamente conduttivo, compresi acciaio al carbonio, acciaio inossidabile, alluminio e rame.

Ho bisogno di una macchina a 5 assi?

Solo se i vostri pezzi richiedono bordi smussati per la saldatura. Una testa a 5 assi taglia smussi a V, X, Y e K in un'unica passata; per i bordi diritti è sufficiente una macchina X-Y standard.

Quanto possono tagliare in spessore le vostre macchine plasma?

Il taglio di qualità sull'unità portatile è di 12–25 mm. La macchina per profilati a 8 assi taglia fino a 30 mm con il plasma e fino a 100 mm con il cannello a fiamma. Il valore esatto dipende dalla sorgente plasma.

Quali sorgenti plasma potete installare?

Le sorgenti Hypertherm, Kjellberg e LGK possono essere installate sulle macchine per smussi, tubi e profilati, scelte per abbinarsi al vostro spessore e al vostro budget.

Come viene spedita la macchina?

Le macchine sono imballate per il trasporto marittimo e spedite da Qingdao o altri porti cinesi su richiesta. Le macchine da banco vengono spedite in gran parte preassemblate.

Che tipo di garanzia offrite?

24 mesi sull'intera macchina, materiali di consumo esclusi, con supporto tecnico da remoto.

Plasma o laser: quale dovrei scegliere?

Laser per lamiere sottili con dettagli fini; plasma per lamiere spesse, smussi, tubi e travi con un investimento inferiore.

Di quale alimentazione elettrica ha bisogno una tagliatrice plasma CNC?

Le unità portatili funzionano a AC 220 V o 380 V. Le fonti plasma industriali richiedono solitamente un'alimentazione trifase; comunicaci tensione e frequenza e adatteremo la fonte di conseguenza.

Un impianto di taglio plasma può eseguire smussi sui tubi?

Sì. La macchina per profilatura a 8 assi esegue smussi su tubi e travi fino a ±60°, mentre il tagliatubi gestisce selle e fori di intersezione.

Quanto durano i consumabili per il plasma?

Dipende dalla corrente, dal numero di sfondamenti e dalla qualità dell'aria. Aria pulita e secca e un minor numero di sfondamenti tramite il taglio in comune fanno durare elettrodi e ugelli molto più a lungo.

Quali formati di file utilizza la macchina?

I pezzi vengono solitamente disegnati in CAD e importati come file DXF; il software di nesting crea il programma di taglio.
