Cortadora de perfiles por plasma de 8 ejes: Descripción general
La cortadora de perfiles de 8 ejes PCL corta y bisela tubos y perfiles estructurales en una sola máquina: tubos redondos y cuadrados, tubos rectangulares, perfiles en U (canales), perfiles en L (ángulos) y vigas H o I. Ocho ejes sincronizados permiten realizar cortes en bisel tanto en el ala como en el alma de perfiles irregulares.

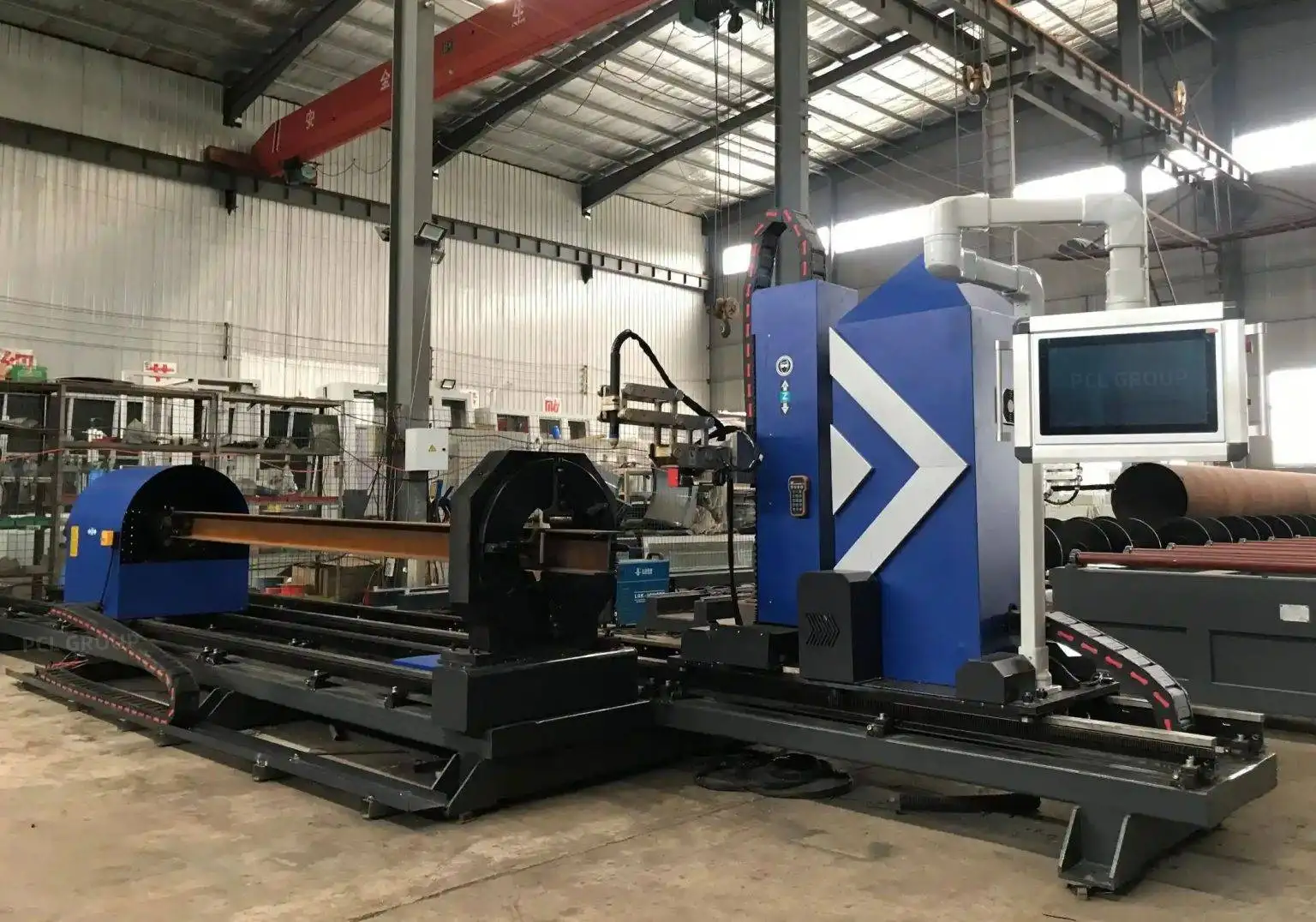

Corte de perfiles de 8 ejes en acción
Corte y biselado de perfiles estructurales.
Especificaciones técnicas
| Perfiles | Tubos redondos, cuadrados y rectangulares; canal (perfil U); ángulo; vigas H e I |
|---|---|
| Capacidad de tubo | Redondo hasta Ø800 mm, cuadrado hasta 600 mm |
| Bisel | Hasta ±60° con compensación de ángulo espacial |
| Antorchas | Plasma hasta 30 mm; oxicorte hasta 100 mm |
| Longitud | 6 m o 12 m |
| Precio | USD 45,000–80,000 FOB Qingdao, según configuración |
| Certificación | CE, ISO 9001 |
| Garantía | 24 meses en toda la máquina (consumibles excluidos) |
Qué reemplaza
Los perfiles estructurales suelen pasar por una sierra, una línea de taladrado y trabajo manual con soplete para cortes de unión y biseles. La cortadora de 8 ejes realiza cortes de extremos, uniones, agujeros y biseles en tubos y vigas directamente desde el programa, por lo que las piezas encajan perfectamente en el montaje y la preparación para soldadura es uniforme. La calidad del borde de corte se especifica comúnmente según la norma ISO 9013 (clases de perpendicularidad y rugosidad). Si sus planos requieren una clase específica, indíquenosla y la verificaremos en cortes de muestra.
Para agujeros de pernos precisos en vigas H y secciones más delgadas, compare también la línea láser para vigas H HF30120.
Dónde se ubica en la gama de plasma PCL
| Máquina | Diseñada para | Precio (FOB Qingdao) |
|---|---|---|
| Cortadora de plasma portátil | Corte manual o guiado, 12–25 mm | USD 1,200 |
| Plasma de mesa P3015 | Chapa y placa en una mesa integrada compacta | USD 2,000–15,000 |
| Plasma de tipo pórtico | Placas grandes; plasma y oxicorte opcional | USD 2,000–15,000 |
| Plasma de biselado de 5 ejes | Biseles de preparación para soldadura en V, X, Y y K | USD 35,000–60,000 |
| Plasma para tuberías | Tubo redondo Ø50–1500 mm, cortes de injerto | Bajo consulta |
| Plasma de perfiles de 8 ejes (esta máquina) | Tubos, canales, vigas H e I con biseles | USD 45,000–80,000 |
Preguntas frecuentes sobre el plasma de perfiles de 8 ejes
¿Qué perfiles puede cortar la máquina de 8 ejes?
Tubos redondos, cuadrados y rectangulares, canales, ángulos y vigas H o I.
¿Qué tamaño máximo pueden tener los tubos?
Tubos redondos de hasta Ø800 mm y tubos cuadrados de hasta 600 mm.
¿Qué espesor puede cortar?
Hasta 30 mm con plasma y hasta 100 mm con la antorcha de oxicorte.
¿Cuánto cuesta?
USD 45,000–80,000 FOB Qingdao, según la longitud y las opciones.
Compare todas las máquinas de corte por plasma lado a lado en nuestra guía de selección.
Envíenos su lista de perfiles. Le confirmamos el rango y le cotizamos la línea de 8 ejes.
