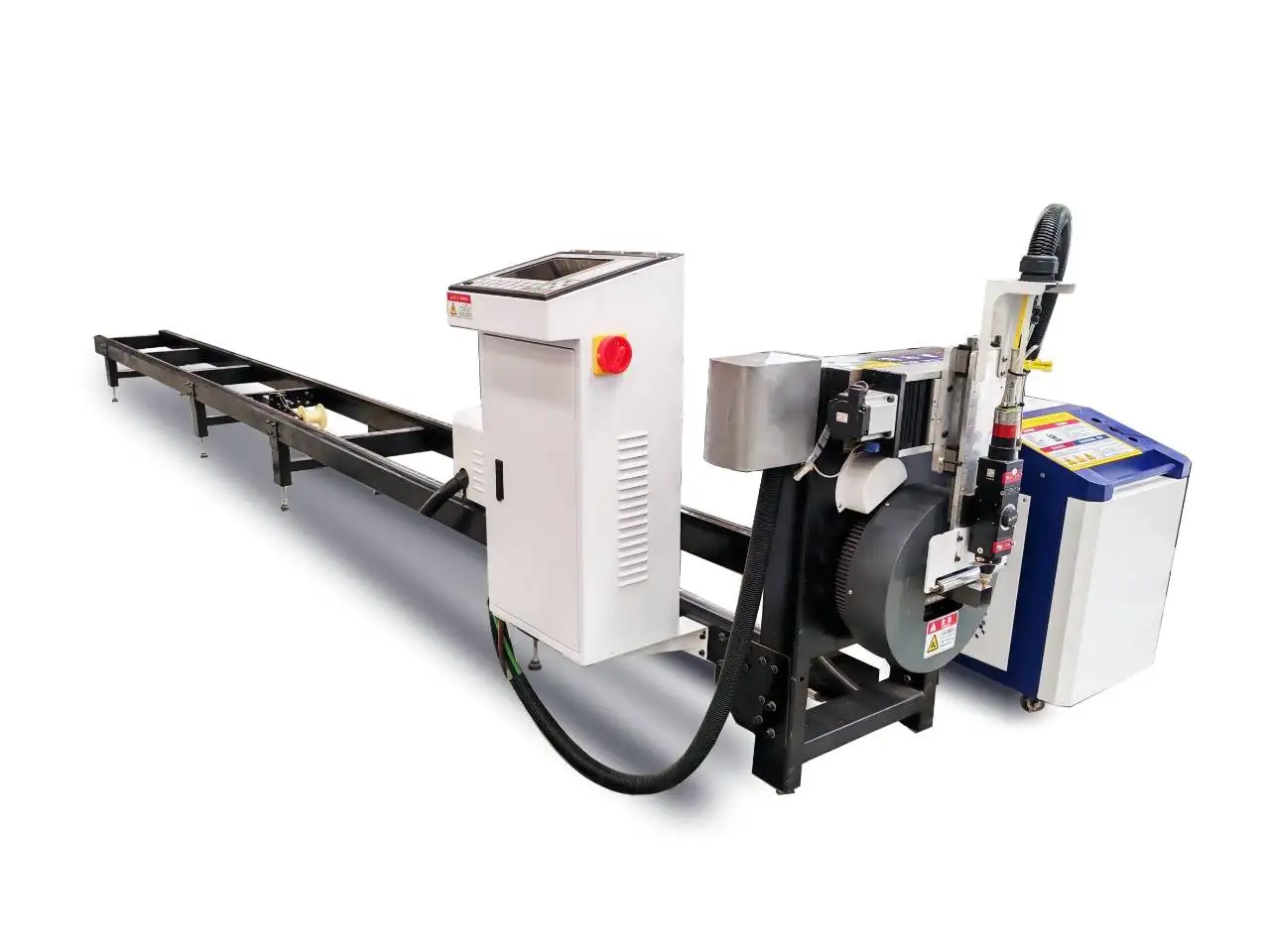

MAK100 Rohrlaser-Schneidmaschine

MAK100: Übersicht

Die MAK100 ist eine kompakte Faserlaser-Rohrschneidemaschine für kleine Rohre von Ø10 bis 100 mm mit einer 1,5-kW-Strahlquelle. Sie ist die ideale Maschine für Betriebe, die kleine Rohre bisher manuell sägen, bohren und entgraten oder Zulieferteile einkaufen, und diese Arbeiten nun ohne große Investitionen ins eigene Haus holen möchten.

MAK100 im Betrieb

Rotation und Schnitt bei kleinen Rohrprofilen.

Technische Daten

Was eine einzige Aufspannung ersetzt

Ein typisches Kleinrohrteil, wie zum Beispiel ein Stuhlbein oder ein Regalpfosten, durchläuft normalerweise eine Säge, eine Bohrmaschine oder Stanzpresse, eine Ausklinkvorrichtung und einen Entgratungsplatz. Jeder Schritt erfordert Rüstzeit, Messen und Handling. Auf der MAK100 legt der Bediener ein 3-m- oder 6-m-Rohr ein, das Nesting-Programm ordnet die Teile optimal an, und die Maschine schneidet Enden, Löcher, Langlöcher und Ausklinkungen in einer einzigen Aufspannung. Die Teile fallen jedes Mal absolut identisch aus, da die Geometrie aus der CAD-Datei und nicht von einem Sägeanschlag stammt.

Dünne Wände: Geschwindigkeit und Spannung

Die Bearbeitung von Kleinrohren betrifft überwiegend dünnwandiges Material: Möbel, Regalsysteme, Fitnessgeräte und Display-Ständer. Hier kommt es vor allem auf Geschwindigkeit und schnelles Handling an, nicht auf extreme Leistung. Eine 1,5-kW-Quelle schneidet dünne Wände schnell und mit sauberer Schnittkante, und das Futter mit 150 U/min sorgt dafür, dass sich der Kopf fliegend bewegt, anstatt auf die Drehung zu warten.

Dünne Rohre neigen zudem leicht zu Verformungen. Wenn der Spannndruck für schwere Rohre eingestellt ist, hinterlassen die Backen Abdrücke oder drücken ein rundes Rohr oval, wodurch Bohrungen außer Position geraten. Passen Sie den Spanndruck immer an die jeweilige Wandstärke an und prüfen Sie das erste Teil einer neuen Charge auf eventuelle Druckstellen.

Die Gesamtkosten zählen, nicht nur der Anschaffungspreis

Bei einer kleinen Rohrlaser-Anlage macht der Kaufpreis nur den kleinsten Teil der Entscheidung aus. Rechnen Sie die laufenden Betriebskosten hinzu (Strom, Schneidgas, Schutzgläser und Düsen), die Wartung, die Rüstzeiten bei Rohrlängenwechseln sowie den Materialverlust durch Reststücke und Verschnitt. Stellen Sie demgegenüber, was die Maschine einspart: Sägen, Bohren, Entgraten, Fremdfertigung und das Nacharbeiten nicht passgenauer Teile. Betriebe, die Kleinrohrteile bisher extern zukaufen, stellen oft fest, dass dieser letzte Punkt den Ausschlag gibt.

Häufige Probleme und deren Behebung

Wovon der Preis abhängt

Lagergeräte werden für USD 5.000 FOB Qingdao angeboten; Fracht, Zölle und Optionen werden separat kalkuliert.

Position im PCL-Rohrlaser-Sortiment

Von der Anfrage zur Produktion

1. Rohrliste und Muster. Senden Sie uns die Rohrgrößen, Materialien und ein paar Teilezeichnungen; wir bestätigen, dass die MAK100 diese abdeckt.
2. Konfiguration und Aufstellplan. Wir legen Spannfuttergröße, Bettlänge, Laserquelle und Beladung fest und senden einen Aufstellplan mit Platzbedarf, Strom- und Druckluftanschlüssen.
3. Bau und Test. Die Maschine wird vor dem Versand montiert und getestet; die Lieferzeit wird im Angebot bestätigt.
4. Vorbereitung am Aufstellort. Ein ebener Boden, der Stromanschluss, Druckluft für Spannfutter und Schneidgas sowie die Absauganlage sollten vor Eintreffen bereitstehen.
5. Installation und Schulung. Installation und BedienerInnenschulung werden im Maschinenangebot berücksichtigt; die Bediener lernen Programmierung, Nesting, tägliche Prüfungen und Parameteranpassung.
6. Support. 24 Monate Garantie auf die gesamte Maschine, ausgenommen Verschleißteile.

Bevor Sie bestellen

• Größter Rohrdurchmesser und maximale Wandstärke, die Sie schneiden (die MAK100 verarbeitet bis zu Ø100 mm).
• Stangenlänge: 3 m oder 6 m.
• Tägliches Volumen und Art der Teileentnahme.
• Wer die Teile programmiert und in welchem CAD-Format die Daten eintreffen.

Wartung

Sicherheit im Umgang mit einem Rohrlaser

Beim Rohrschneiden gibt es zwei spezifische Gefahrenquellen. Das Rohr rotiert, oft ragen dabei mehrere Meter Material außerhalb der Schutzumhausung in den Raum, weshalb der Bereich entlang des Betts während der Futterdrehung freigehalten werden muss. Zudem tritt der Laserstrahl beim Durchtrennen auf der Rückseite des Rohrs aus, weshalb die Schneidzone eingehaust oder abgeschirmt bleiben muss. Achten Sie darauf, dass Türkontakte und Lichtschranken intakt sind, tragen Sie Laserschutzbrillen für die entsprechende Wellenlänge, wenn der Schneidbereich offen ist, und schließen Sie die Absaugung an, bevor Sie beschichtete oder verzinkte Rohre bearbeiten.

Stärken und Grenzen

MAK100 – Häufig gestellte Fragen (FAQ)

Was kostet die MAK100?

Lagergeräte kosten USD 5.000 FOB Qingdao. Die Fracht zu Ihrem Hafen wird separat angeboten.

Welche Rohrgrößen können geschnitten werden?

Rohre von Ø10 bis 100 mm in 3 m oder 6 m Länge.

Ist eine Leistung von 1,5 kW ausreichend?

Für dünne und mittlere Wandstärken bei kleineren Rohren ja. Für schwere Wände wählen Sie bitte die LT120S.

Können auch Vierkant- und Rechteckrohre geschnitten werden?

Senden Sie uns das Profil und die Maße; wir prüfen die Passung im Spannfutter und schneiden Musterteile für Sie.

Wie lange dauert die Einarbeitung?

Bediener mit CAD-Kenntnissen erlernen die Nesting-Software in der Regel schnell; die Schulung ist Bestandteil der Installation.

Können Sie Proben an meinem Rohr schneiden?

Ja. Senden Sie uns einfach eine Zeichnung, die Abmessungen und das Material des Rohrs.

Welche Betriebskosten fallen an?

Hauptsächlich Strom, Schneidgas und Verschleißteile wie Schutzgläser und Düsen. Wir legen dem Angebot eine Verschleißteilliste bei, damit Sie die Kosten pro Teil genau kalkulieren können.
