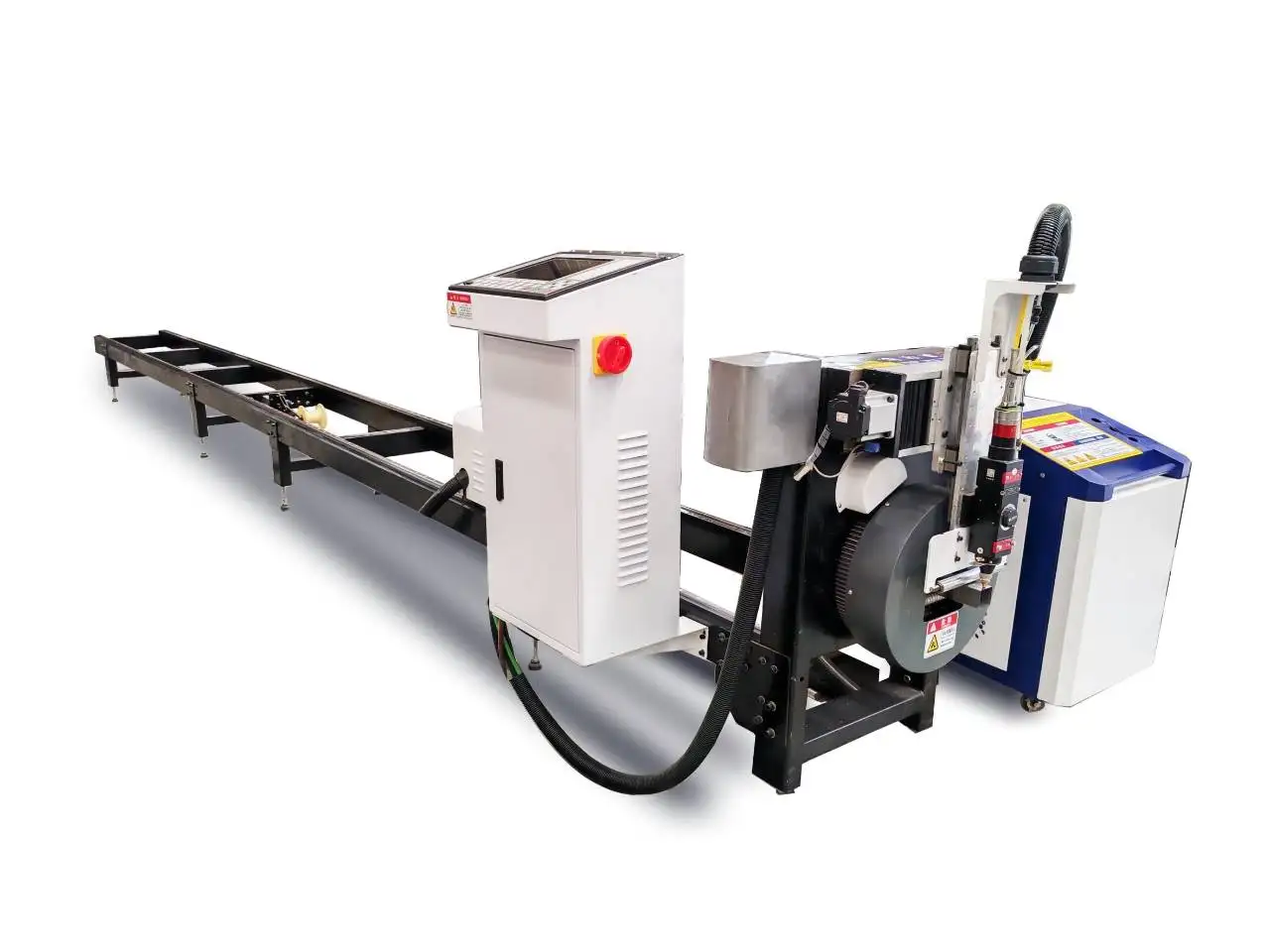

MAK100: Przegląd
MAK100 to kompaktowa wycinarka laserowa do rur o małych średnicach od Ø10 do 100 mm, wyposażona w źródło o mocy 1.5 kW. To idealne urządzenie dla warsztatów, które dotychczas piłowały, wierciły i gratowały małe rury ręcznie lub zlecały te prace na zewnątrz, a teraz chcą przenieść je do własnego zakładu bez ponoszenia ogromnych inwestycji.
MAK100 podczas pracy
Obróbka rotacyjna i cięcie małych profili rurowych.
Specyfikacja techniczna
| Moc lasera | 1500 W fiber |
|---|---|
| Średnica rury | Ø10–100 mm |
| Maks. prędkość uchwytu | 150 obr./min |
| Długość robocza | 3000 mm lub 6000 mm |
| Cena | USD 5,000 FOB Qingdao (maszyny dostępne od ręki) |
| Certyfikacja | CE, ISO 9001 |
| Gwarancja | 24 miesiące na całą maszynę (z wyłączeniem części eksploatacyjnych) |
Co zastępuje jedno zamocowanie
Typowy detal z małej rury, np. noga krzesła czy element regału, przechodzi przez piłę, wiertarkę lub wykrawarkę, przyrząd do nacięć oraz stanowisko do gratowania. Każdy krok wymaga ustawiania, pomiarów i przekładania. Na maszynie MAK100 operator ładuje rurę o długości 3 m lub 6 m, program optymalizuje rozkrój (nesting), a maszyna przycina końcówki, wycina otwory, szczeliny i nacięcia w jednym zamocowaniu. Detale są za każdym razem idealnie powtarzalne, ponieważ geometria wynika z pliku, a nie z ogranicznika na pile.
Cienkie ścianki: prędkość i mocowanie
Większość prac z małym rurami dotyczy cienkich ścianek: meble, regały, sprzęt fitness i systemy ekspozycyjne. W tym przypadku kluczowa jest prędkość i obsługa, a nie duża moc. Źródło 1.5 kW tnie cienkie ścianki szybko i z czystą krawędzią, a uchwyt o prędkości 150 obr./min sprawia, że głowica stale pracuje, zamiast czekać na obrót.
Cienkie rury łatwo też ulegają wgnieceniom. Jeśli siła zacisku zostanie ustawiona jak dla grubych rur, szczęki pozostawią ślady lub zgniotą okrągłą rurę do kształtu owalu, przez co otwory znajdą się w nieodpowiednich miejscach. Ustaw ciśnienie uchwytu odpowiednio do grubości ścianki, którą tniecie, i sprawdź pierwszy detal z nowej partii pod kątem śladów mocowania.
Liczy się całkowity koszt, a nie sama cena zakupu
W przypadku wycinarki laserowej do małych rur cena zakupu to zaledwie ułamek inwestycji. Dołącz koszty eksploatacyjne (prąd, gazy techniczne, szkiełka ochronne i dysze), konserwację, czas tracony na przezbrajanie przy zmianie wymiarów rur oraz materiał tracony na odpady i końcówki. Zestaw to z korzyściami, jakie daje maszyna: eliminacją piłowania, wiercenia, gratowania, usług zewnętrznych oraz poprawek niedopasowanych detali. Warsztaty, które dotychczas kupowały gotowe elementy rur z zewnątrz, szybko zauważają, że to właśnie ten ostatni czynnik decyduje o opłacalności.
Najczęstsze problemy i sposoby ich rozwiązywania
| Problem | Typowa przyczyna | Co zrobić |
|---|---|---|
| Ślady zacisku lub owalna rura | Zbyt wysokie ciśnienie uchwytu dla cienkiej ścianki | Zmniejszyć ciśnienie; sprawdzić stan szczęk |
| Odpryski na wewnętrznej ściance przeciwległej | Wiązka wychodzi z cięcia i uderza w przeciwległą ściankę | Skorygować ognisko i moc w momencie przebicia; użyć ustawienia ochrony przed żużlem w programie |
| Zadzior na końcu detalu | Prędkość lub ciśnienie gazu nieodpowiednie do grubości ścianki | Użyć wartości z biblioteki materiałów dla danej grubości ścianki i sprawdzić dyszę |
| Otwory przesunięte wzdłuż rury | Rura nie jest prosta lub nie jest wycentrowana | Uruchomić funkcję bazowania/wyszukiwania krawędzi przed cięciem; odrzucić mocno wygięty materiał |
| Detale spadają i rysują się | Brak podparcia na końcu wyładunkowym | Dodać rynnę odbiorczą lub podporę dla gotowych detali |
Co decyduje o cenie
| Element | Opcje | Wpływ na cenę i zastosowanie |
|---|---|---|
| Długość | 3 m lub 6 m | Stół 6 m mieści pełne długości handlowe i generuje mniej odpadów na detal |
| Oprogramowanie | Nesting i import 3D | Decyduje o tym, jak szybko programowane są nowe detale |
| Maszyna z magazynu lub na zamówienie | Standardowa konfiguracja za USD 5,000 | Zmiany w standardowej konfiguracji są wyceniane osobno |
Maszyny dostępne od ręki oferowane są w cenie USD 5,000 FOB Qingdao; transport, cła i opcje dodatkowe wyceniane są osobno.
Miejsce w gamie laserów do rur PCL
| Model | Rozmiar rury | Moc | Najlepszy do |
|---|---|---|---|
| MAK100 (ta maszyna) | Ø10–100 mm | 1.5 kW | Model bazowy, małe rury |
| LT120S | Ø120 / □120 mm | 1.5–3 kW | Mocowanie boczne, grube ścianki do 10 mm |
| LT240 | Ø20–240 mm | 1.5–6 kW | Profile okrągłe, kwadratowe, prostokątne, owalne |
| LT240S | Ø/□20–240 mm | 1.5–6 kW | Mocowanie boczne, dwa uchwyty, rury 200 kg |
| LT360 | Ø20–360 mm | 1.5–6 kW | Duże średnice, materiał 6 m lub 9 m |
Od zapytania do produkcji
- Lista rur i próbki. Prześlij wymiary rur, materiały i kilka rysunków detali; potwierdzimy, że MAK100 jest dla nich odpowiedni.
- Konfiguracja i układ. Ustalamy rozmiar uchwytu, długość łoża, źródło i załadunek oraz przesyłamy rysunek poglądowy z zapotrzebowaniem na powierzchnię, zasilanie i sprężone powietrze.
- Produkcja i testy. Maszyna jest montowana i testowana przed wysyłką; czas realizacji jest potwierdzany w ofercie.
- Przygotowanie miejsca. Równe posadzka, przyłącze zasilania, sprężone powietrze do uchwytów i gazu pomocniczego oraz instalacja odciągowa muszą być gotowe przed przybyciem maszyny.
- Instalacja i szkolenie. Instalacja i szkolenie operatorów są wyceniane wraz z maszyną; operatorzy uczą się programowania, rozkroju (nesting), codziennych kontroli i regulacji parametrów.
- Wsparcie. 24-miesięczna gwarancja na całą maszynę, z wyłączeniem materiałów eksploatacyjnych.
Przed złożeniem zamówienia
- Największa średnica rury i grubość ścianki, jaką cięsz (MAK100 obsługuje do Ø100 mm).
- Długość materiału: 3 m lub 6 m.
- Dzienne zapotrzebowanie i sposób rozładunku detali.
- Kto będzie programował detale i w jakim formacie CAD nadejdą.
Konserwacja
| Kiedy | Co |
|---|---|
| Codziennie | Wyczyść szyjkę ochronną i dyszę; sprawdź szczęki uchwytu pod kątem żużla; opróżnij szufladę na odpady. |
| Co tydzień | Oczyść pył z uchwytu i prowadnic; spuść wodę z filtra powietrza. |
| Okresowo | Smaruj prowadnice i listwy zębate; wymień wodę w chłodziarce; wymień zużyte szczęki i dysze. |
Bezpieczeństwo pracy z wycinarką laserową do rur
Dwa zagrożenia są specyficzne dla cięcia rur. Rura obraca się, często jej znaczny fragment wystaje poza obudowę, dlatego obszar wzdłuż łoża musi być wolny podczas obrotu uchwytów. Ponadto wiązka przechodzi na drugą stronę rury podczas przepalania, więc strefa cięcia musi być zamknięta lub osłonięta. Należy dbać o sprawne działanie blokad drzwi i kurtyn świetlnych, nosić okulary ochronne o odpowiedniej długości fali w miejscu odsłoniętej strefy cięcia oraz podłączyć odciąg przed cięciem rur powlekanych lub ocynkowanych.
Zalety i ograniczenia
Zalety
- Najbardziej ekonomiczny sposób na rozpoczęcie cięcia laserowego rur
- Zastępuje piły, wiercenie i nacinanie małych rur
- Obsługuje materiał 6 m
Ograniczenia
- Ograniczenie do Ø100 mm i 1.5 kW
- Grubsze ścianki lepiej ciąć na modelu LT120S
- Tylko ręczny załadunek
FAQ MAK100
Ile kosztuje MAK100?
Jednostki magazynowe kosztują 5000 USD FOB Qingdao. Koszt transportu do Twojego portu jest wyceniany osobno.
Jakie rozmiary rur może ciąć?
Rury od Ø10 do 100 mm, o długości 3 m lub 6 m.
Czy 1.5 kW to wystarczająco dużo?
W przypadku cienkich i średnich ścianek na małych rurach – tak. Do grubych ścianek wybierz model LT120S.
Czy może ciąć rury kwadratowe i prostokątne?
Prześlij profil i rozmiar; potwierdzimy, czy pasuje do uchwytu i wykonamy próbki cięcia.
Jak dużo czasu zajmuje nauka obsługi?
Operatorzy znający CAD zazwyczaj szybko opanowują oprogramowanie do nesting; szkolenie jest częścią instalacji.
Czy możecie wyciąć próbki z mojej rury?
Tak. Prześlij rysunek, wymiar rury i materiał.
Jakie są koszty eksploatacji?
Głównie prąd, gaz pomocniczy oraz materiały eksploatacyjne, takie jak szybki ochronne i dysze. Listę materiałów eksploatacyjnych dostarczamy wraz z ofertą, abyś mógł obliczyć koszt na detal.
