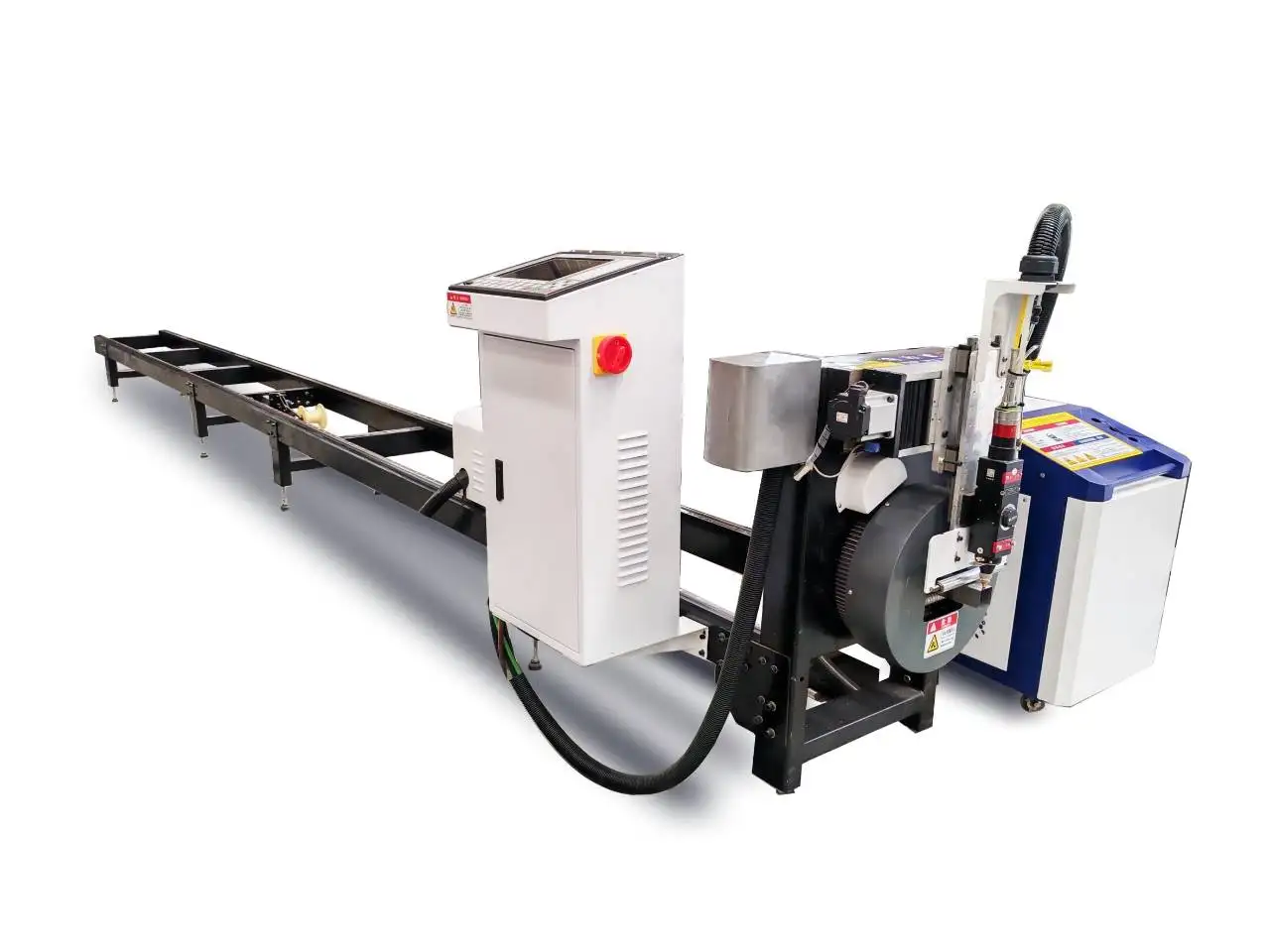

MAK100 파이프 레이저 절단기

MAK100: 개요

MAK100은 Ø10~100 mm 소형 파이프를 위한 1.5 kW 파이버 레이저 파이프 절단기로서, 콤팩트한 사이즈를 자랑합니다. 수작업으로 톱질, 드릴링, 디버링을 하거나 외주를 주던 소형 파이프 가공 공장이 큰 투자 없이 자체 생산으로 전환할 수 있는 최적의 장비입니다.

작동 중인 MAK100

소형 파이프 프로파일의 회전 및 절단.

기술 사양

1회 클램핑으로 대체되는 공정

의자 다리나 랙 기둥 같은 전형적인 소형 파이프 부품은 톱 절단, 드릴링 또는 펀칭, 노칭 공구, 디버링 스테이션을 거치게 됩니다. 각 단계마다 셋업, 치수 측정, 자재 핸들링이 필요합니다. MAK100에서는 작업자가 3 m 또는 6 m 파이프를 장착하면, 프로그램이 파이프를 따라 부품을 네스팅하고 기계가 단면, 홀, 슬롯, 노칭을 한 번의 클램핑으로 절단합니다. 톱날의 스톱 위치가 아니라 파일에서 형상을 불러오기 때문에 매번 동일한 부품이 가공됩니다.

박판: 속도와 클램핑

대부분의 소형 파이프 가공은 가구, 선반, 피트니스 기구, 디스플레이 시스템 등의 박판 작업입니다. 여기서 중요한 것은 출력이 아니라 속도와 핸들링입니다. 1.5 kW 발진기는 깔끔한 절단면으로 박판을 빠르게 절단하며, 150 r/min 척 덕분에 회전을 기다릴 필요 없이 헤드가 계속 이동합니다.

또한 박판 파이프는 쉽게 찌그러집니다. 두꺼운 파이프용으로 클램핑 압력이 설정되어 있으면 조에 자국이 남거나 둥근 파이프가 타원형으로 찌그러져 홀 위치가 어긋나게 됩니다. 가공할 두께에 맞춰 척 압력을 설정하고, 새로운 배치 작업 시 첫 번째 부품의 클램핑 자국을 확인하십시오.

장비 가격만이 아닌 전체 비용 계산하기

소형 파이프 레이저의 경우 구매 가격은 의사 결정을 내릴 때 가장 작은 부분에 불과합니다. 운영 비용(전기료, 가스, 보호 렌즈 및 노즐), 유지보수, 파이프 규격 변경 시 소요되는 시간, 자재 로스 및 스크랩을 모두 더해야 합니다. 그런 다음 장비 도입으로 제거되는 비용과 공정(톱 절단, 드릴링, 디버링, 외주 가공, 조립 불량 재작업)을 비교해 보십시오. 외주를 통해 소형 파이프 부품을 구매하던 공장일수록 마지막 항목이 도입 여부를 결정하는 핵심 요인임을 깨닫게 됩니다.

주요 문제 및 해결 방법

가격 결정 요인

재고 장비는 FOB 칭다오 기준 USD 5,000에 제공되며, 운송료, 관세 및 옵션은 별도 견적입니다.

PCL 파이프 레이저 라인업에서의 위치

문의부터 생산까지

1. 파이프 리스트 및 샘플. 파이프 규격, 소재, 일부 부품 도면을 보내주시면 MAK100으로 가공 가능한지 확인해 드립니다.
2. 구성 및 레이아웃. 척 사이즈, 베드 길이, 발진기, 로딩 방식을 확정하고 설치 공간, 전력 및 에어 연결부가 포함된 레이아웃 도면을 보내드립니다.
3. 제조 및 테스트. 출고 전 기계 조립 및 테스트가 진행되며, 리드 타임은 견적서에 명시됩니다.
4. 현장 준비. 장비 도착 전 수평 바닥, 전원 연결, 척 및 보조 가스용 압축 공기, 집진 설비를 준비합니다.
5. 설치 및 교육. 설치 및 작업자 교육은 장비 견적에 포함되어 제공되며, 작업자는 프로그래밍, 네스팅, 일일 점검, 파라미터 조정을 배우게 됩니다.
6. 기술 지원. 소모품을 제외한 전체 장비에 대해 24개월 보증이 제공됩니다.

주문 전 확인 사항

• 가공할 파이프의 최대 직경 및 두께 (MAK100은 최대 Ø100 mm까지 지원).
• 원자재 길이: 3 m 또는 6 m.
• 일일 생산량 및 부품 언로딩 방식.
• 프로그래밍 담당자 및 수신되는 CAD 포맷 종류.

유지보수

파이프 레이저 가공 시 안전 수칙

파이프 절단 시에는 파이프 가공 특유의 두 가지 위험 요소가 있습니다. 파이프가 회전할 때 인클로저 외부로 수 미터가량 튀어나올 수 있으므로, 척이 회전하는 동안 베드 주변 구역은 반드시 비워두어야 합니다. 또한 절단 시 레이저 빔이 파이프 반대편으로 빠져나가므로 절단 구역은 완전히 밀폐되거나 차단되어야 합니다. 도어 인터록과 라이트 커튼을 정상 작동 상태로 유지하고, 절단 구역이 개방된 곳에서는 해당 레이저 파장에 맞는 레이저 보안경을 착용하며, 코팅 파이프나 아연도금 파이프 절단 시 집진기를 반드시 가동하십시오.

장점과 한계

MAK100 자주 묻는 질문(FAQ)

MAK100의 가격은 얼마인가요?

재고 장비는 FOB 칭다오 기준 USD 5,000입니다. 귀하의 항구까지의 운송료는 별도 견적입니다.

어떤 규격의 파이프를 절단할 수 있나요?

Ø10~100 mm, 3 m 또는 6 m 길이의 파이프를 가공할 수 있습니다.

1.5 kW면 충분한가요?

소형 파이프의 박판 및 중판 가공에는 충분합니다. 고후판 가공에는 LT120S를 선택하십시오.

사각 및 직사각 파이프도 절단할 수 있나요?

프로파일과 규격을 보내주시면 척 호환 여부 확인 및 샘플 절단을 진행해 드립니다.

작업 방법을 익히는 데 얼마나 걸리나요?

CAD를 다룰 줄 아는 작업자라면 네스팅 소프트웨어를 금방 배울 수 있으며, 장비 설치 시 교육이 함께 진행됩니다.

제가 보내드린 파이프로 샘플 커팅을 해볼 수 있나요?

네, 도면과 파이프 규격, 소재를 보내주시면 됩니다.

유지 운영 비용은 어느 정도인가요?

주로 전기료, 보조 가스, 그리고 보호 렌즈 및 노즐 같은 소모품 비용이 발생합니다. 견적서와 함께 소모품 리스트를 제공해 드리므로 부품당 가공 단가를 직접 산출해 보실 수 있습니다.

파이프 레이저 가공기 전 모델을 선정 가이드에서 한눈에 비교해 보세요.
