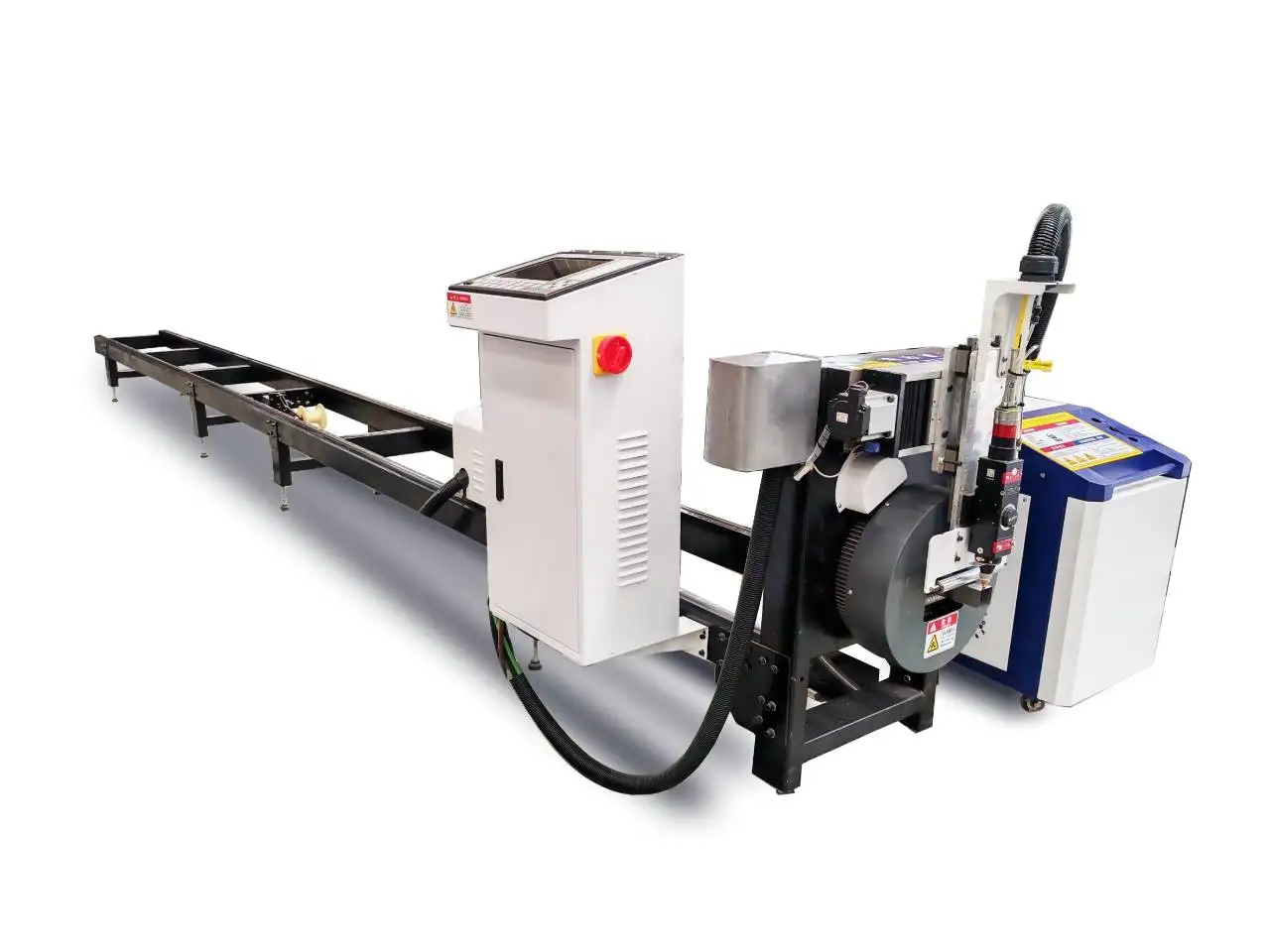

máy cắt ống laser MAK100

MAK100: Tổng quan

MAK100 là máy cắt laser ống sợi quang nhỏ gọn dành cho các loại ống nhỏ, từ Ø10 đến 100 mm, với nguồn laser 1.5 kW. Đây là cỗ máy hoàn hảo cho các xưởng hiện đang phải cưa, khoan và bavia ống nhỏ bằng thủ công hoặc đi gia công ngoài, nay muốn tự chủ công việc sản xuất này ngay tại xưởng mà không cần đầu tư quá lớn.

MAK100 hoạt động thực tế

Quá trình xoay và cắt trên các biên dạng ống nhỏ.

Thông số kỹ thuật

Một lần kẹp thay thế những gì

Một chi tiết ống nhỏ điển hình, ví dụ như chân ghế hoặc thanh chống của giá kệ, thông thường phải trải qua công đoạn cưa, khoan hoặc đột lỗ, phay góc và mài bavia. Mỗi bước đều tốn thời gian gá đặt, đo đạc và di chuyển. Trên máy MAK100, thợ vận hành chỉ cần nạp cây ống dài 3 m hoặc 6 m, phần mềm sẽ tự động xếp phôi (nesting) dọc theo cây ống, và máy sẽ cắt đầu, lỗ, rãnh và khoét mộng chỉ trong một lần kẹp duy nhất. Các chi tiết ra lò đều chuẩn xác như một vì biên dạng được lấy trực tiếp từ bản vẽ thiết kế chứ không phụ thuộc vào cữ chặn trên máy cưa.

Ống thành mỏng: Tốc độ và lực kẹp

Hầu hết các công việc gia công ống nhỏ đều là ống thành mỏng: đồ nội thất, giá kệ, thiết bị thể thao và hệ thống trưng bày. Yêu cầu đặt ra ở đây là tốc độ và khả năng xử lý, chứ không phải công suất lớn. Nguồn laser 1.5 kW cắt các loại ống mỏng cực nhanh với đường cắt sắc bén, sạch sẽ, kết hợp cùng mâm cặp 150 r/min giúp đầu cắt di chuyển liên tục mà không phải chờ đợi thời gian xoay ống.

Các loại ống mỏng cũng rất dễ bị móp méo. Nếu lực kẹp chỉnh quá mạnh cho ống dày, các chấu kẹp sẽ để lại vết hằn hoặc làm bẹp ống tròn thành hình bầu dục, khiến các lỗ khoan bị lệch tâm. Hãy điều chỉnh áp suất mâm cặp phù hợp với độ dày thành ống bạn đang cắt, đồng thời kiểm tra chi tiết đầu tiên của lô hàng mới để đảm bảo không bị hằn vết kẹp.

Tính toán tổng chi phí thay vì chỉ nhìn vào giá mua

Đối với máy cắt laser ống loại nhỏ, giá mua máy chỉ là một phần nhỏ trong quyết định đầu tư. Hãy cộng thêm chi phí vận hành (điện, khí nén, kính bảo vệ và béc cắt), chi phí bảo trì, thời gian lãng phí khi thay đổi kích thước ống, và phần vật liệu dư thừa do đầu mẩu và phế liệu. Sau đó, hãy đối chiếu với những công đoạn mà cỗ máy này giúp bạn loại bỏ: cưa, khoan, mài bavia, thuê gia công ngoài và sửa chữa các chi tiết không đạt chuẩn. Những xưởng thường xuyên phải mua sẵn các chi tiết ống gia công từ bên ngoài thường nhận ra chính yếu tố cuối cùng này mới là thứ quyết định chốt đơn.

Các vấn đề thường gặp và cách khắc phục

Yếu tố quyết định giá máy

Các máy có sẵn được chào bán với giá USD 5,000 FOB Thanh Đảo; cước phí vận chuyển, thuế và các tùy chọn khác sẽ được báo giá riêng.

Vị trí của máy trong dải sản phẩm máy cắt ống PCL

Từ yêu cầu báo giá đến sản xuất thực tế

1. Danh sách ống và mẫu vật. Gửi kích thước ống, vật liệu và một số bản vẽ chi tiết; chúng tôi sẽ xác nhận máy MAK100 đáp ứng tốt các yêu cầu đó.
2. Cấu hình và sơ đồ mặt bằng. Chúng tôi chốt kích thước mâm cặp, chiều dài bàn máy, nguồn laser và cơ cấu cấp phôi, đồng thời gửi bản vẽ bố trí mặt bằng nhà xưởng bao gồm vị trí không gian, nguồn điện và đường khí nén.
3. Chế tạo và kiểm tra. Máy được lắp ráp và chạy thử nghiệm cẩn thận trước khi xuất xưởng; thời gian giao hàng sẽ được xác nhận cụ thể trong báo giá.
4. Chuẩn bị mặt bằng lắp đặt. Cần chuẩn bị sẵn sàng sàn nhà phẳng, nguồn điện đấu nối, khí nén cho mâm cặp và khí hỗ trợ cắt, cũng như hệ thống hút khói trước khi máy đến nơi.
5. Lắp đặt và chuyển giao công nghệ. Chi phí lắp đặt và đào tạo vận hành đã được báo giá trọn gói cùng máy; thợ vận hành sẽ được hướng dẫn cách lập trình, xếp phôi, kiểm tra hằng ngày và tinh chỉnh thông số cắt.
6. Hỗ trợ kỹ thuật. Bảo hành 24 tháng cho toàn bộ máy, không bao gồm vật tư tiêu hao.

Trước khi đặt hàng

• Đường kính ống lớn nhất và độ dày thành ống bạn cần cắt (MAK100 cắt tối đa đến Ø100 mm).
• Chiều dài phôi ống: 3 m hoặc 6 m.
• Sản lượng hằng ngày và phương án lấy sản phẩm sau khi cắt ra khỏi máy.
• Ai sẽ là người lập trình cắt ống và các file thiết kế đến từ định dạng CAD nào.

Bảo trì bảo dưỡng

An toàn khi vận hành máy cắt laser ống

Có hai mối nguy hiểm đặc thù trong quá trình cắt ống. Ống sẽ quay tròn, thường có phần dài vươn ra ngoài vỏ máy tới vài mét, do đó khu vực dọc theo chiều dài bàn máy phải được giữ thông thoáng trong lúc mâm cặp quay. Ngoài ra, tia laser sẽ phóng ra phía bên kia của ống khi cắt đứt, vì vậy vùng cắt phải luôn được bao bọc hoặc che chắn kín. Hãy đảm bảo các công tắc liên động trên cửa và rào chắn quang điện hoạt động tốt, đeo kính bảo vệ mắt chuyên dụng phù hợp với bước sóng laser khi khu vực cắt để hở, và đấu nối hệ thống hút khói trước khi tiến hành cắt các loại ống có phủ mạ hoặc ống kẽm.

Ưu điểm và giới hạn

Câu hỏi thường gặp về MAK100

Giá máy MAK100 là bao nhiêu?

Các máy có sẵn có giá USD 5,000 FOB Thanh Đảo. Cước vận chuyển về cảng của quý khách sẽ được báo giá riêng.

Máy có thể cắt được những kích thước ống nào?

Cắt được các loại ống từ Ø10 đến 100 mm, với chiều dài ống 3 m hoặc 6 m.

Công suất 1.5 kW có đủ dùng không?

Hoàn toàn đủ đối với các loại ống nhỏ thành mỏng và trung bình. Đối với ống thành dày, quý khách nên chọn dòng LT120S.

Máy có cắt được ống vuông và ống chữ nhật không?

Quý khách vui lòng gửi thông tin biên dạng và kích thước ống; chúng tôi sẽ xác nhận xem có vừa mâm cặp hay không và tiến hành cắt mẫu thử.

Mất bao lâu để vận hành thành thạo?

Thợ vận hành đã biết CAD thường làm quen với phần mềm sắp xếp sơ đồ cắt (nesting) rất nhanh; đào tạo đã bao gồm trong chi phí lắp đặt.

Quý công ty có thể cắt mẫu trên ống của tôi không?

Có chứ. Hãy gửi bản vẽ, kích thước ống và loại vật liệu cho chúng tôi.

Chi phí vận hành máy là bao nhiêu?

Chủ yếu gồm tiền điện, khí hỗ trợ và các vật tư tiêu hao như kính bảo vệ, béc cắt. Chúng tôi sẽ gửi kèm bảng danh mục vật tư tiêu hao trong báo giá để anh em dễ dàng tính toán chi phí cho mỗi sản phẩm.

So sánh tất cả các dòng máy cắt laser ống cạnh nhau trong hướng dẫn chọn mua của chúng tôi.
