MAK100 ماكينة قطع الأنابيب بالليزر

MAK100: نظرة عامة

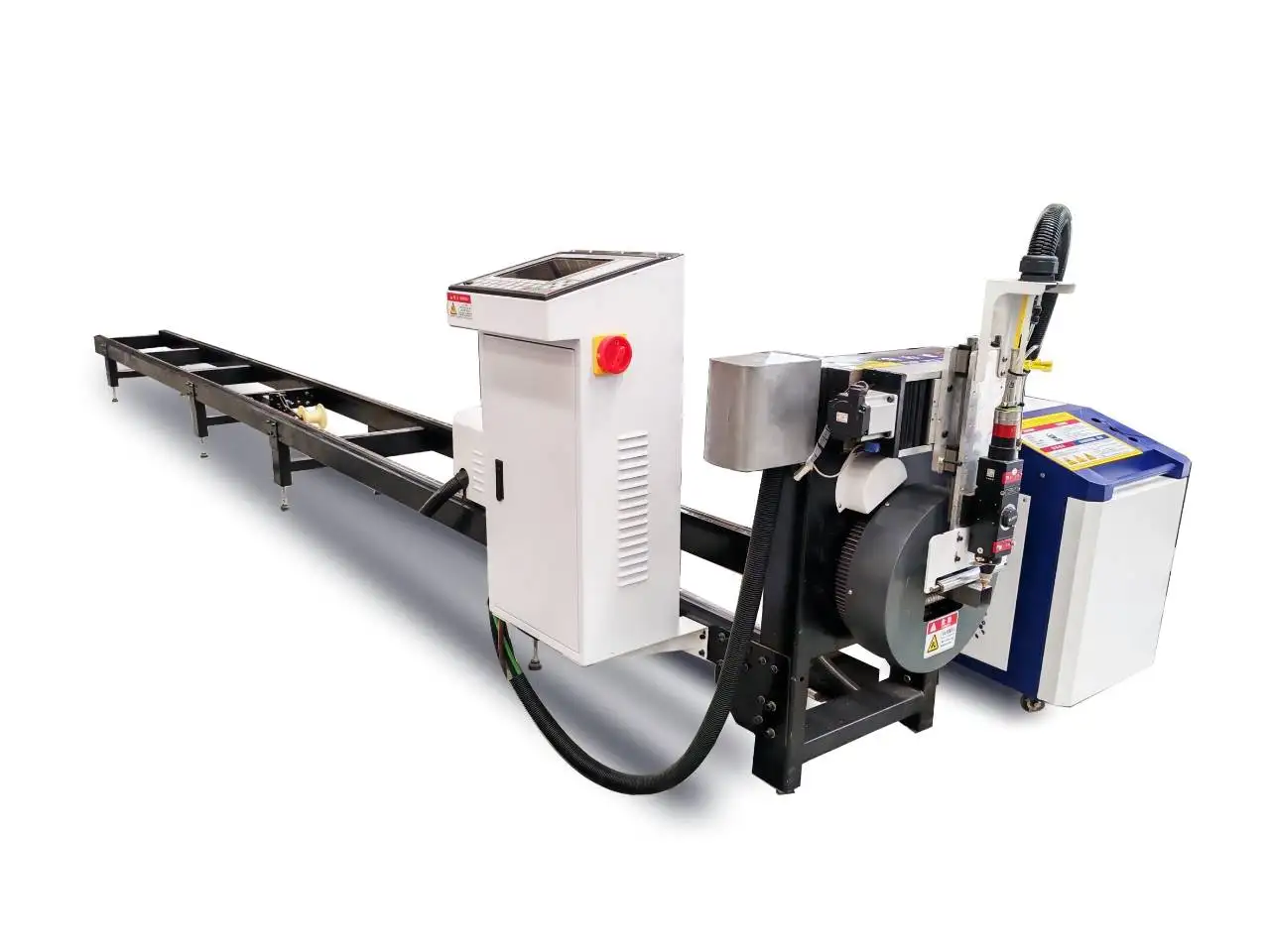

آلة MAK100 هي ماكينة قطع ألياف الليزر (ليزر ألياف) مدمجة مخصصة للأنابيب الصغيرة بقطر من 10 إلى 100 مم، ومزودة بمصدر بقوة 1.5 كيلوواط. إنها الماكينة المثالية للورش التي تقوم اليوم بقطع الأنابيب الصغيرة وثقبها وإزالة الرائش يدوياً أو تشتري الأجزاء جاهزة، وترغب في جلب هذا العمل داخل الورشة دون استثمار ضخم.

MAK100 قيد التشغيل

الدوران والقطع على مقاطع الأنابيب الصغيرة.

المواصفات التقنية

ما الذي يستبدله التثبيت لمرة واحدة

قطعة الأنبوب الصغير النموذجية، مثل أرجل الكراسي أو قوائم الأرفف، تمر عادة عبر منشار، ومثقاب أو آلة تخريم، وأداة تفريغ، ومحطة إزالة الرائش. تتطلب كل خطوة إعداداً، وقيساً، ومعالجة. على ماكينة MAK100، يقوم المشغل بتحميل أنبوب بطول 3 أمتار أو 6 أمتار، ويقوم البرنامج بترتيب الأجزاء على امتداده، وتقوم الماكينة بقطع النهايات، والثقوب، والفتحات، والتفريغات بتثبيت واحد. تخرج الأجزاء متطابقة في كل مرة لأن الهندسة تأتي من الملف، وليس من محدد على المنشار.

الجدران الرقيقة: السرعة والتثبيت

معظم أعمال الأنابيب الصغيرة تكون ذات جدران رقيقة: الأثاث، والأرفف، ومعدات اللياقة البدنية، وأنظمة العرض. الأسئلة هنا تدور حول السرعة والتعامل وليست القدرة. مصدر بقوة 1.5 كيلوواط يقطع الجدران الرقيقة بسرعة وبحافة نظيفة، وظرف التشغيل بسرعة 150 دورة/الدقيقة يبقي رأس القطع متحركاً بدلاً من انتظار الدوران.

كما تتعرض الأنابيب الرقيقة للتعلوج بسهولة. إذا تم ضبط ضغط التثبيت للأنبوب الثقيل، فإن الفكوك تترك علامات أو تضغط الأنبوب الديني ليصبح بيضاوياً، وتنتهي الثقوب في غير موقعها. اضبط ضغط الظرف بما يتناسب مع جدار الأنبوب الذي تقطعه، وتحقق من القطعة الأولى من الدُّفعة الجديدة بحثاً عن علامات التثبيت.

احسب التكلفة الإجمالية وليست السعر فقط

بالنسبة لقطاع ليزر الأنابيب الصغيرة، يُعد سعر الشراء الجزء الأصغر في قرار الشراء. أضف تكلفة التشغيل (الكهرباء، والغاز، والنوافذ الواقية، والفوهات)، والصيانة، والوقت الضائع عند تغيير أحجام الأنابيب، والمواد المفقودة في العوادم والخردة. ثم قارن ذلك بما تقضيه الماكينة: النشر، والثقب، وإزالة الرائش، والمعالجة الخارجية، وإعادة تشغيل الأجزاء التي لم تتطابق. غالباً ما تجد الورش التي تشتري أجزاء الأنابيب الصغيرة من الخارج أن هذا السطر الأخير هو ما يحسم الأمر.

المشكلات الشائعة وكيفية إصلاحها

ما الذي يحدد السعر

تتوفر وحدات المخزون بسعر 5,000 دولار أمريكي فوب تشينغداو؛ ويتم تسعير الشحن والرسوم والخيارات بشكل منفصل.

موقعها ضمن مجموعة ليزر الأنابيب من PCL

من الاستفسار إلى الإنتاج

1. قائمة الأنابيب والعينات. أرسل أحجام الأنابيب، والمواد، وبضعة رسومات للأجزاء؛ فنحن نؤكد ما إذا كانت MAK100 تغطيها.
2. التكوين والتخطيط. نقوم بتثبيت حجم الظرف، وطول المنصة، والمصدر، والتحميل، ونرسل رسم تخطيطي يوضح المساحة الأرضية، وتوصيلات الطاقة والهواء.
3. التصنيع والاختبار. يتم تجمع الماكينة واختبارها قبل الشحن؛ ويتم تأكيد وقت التسليم في عرض السعر.
4. تحضير الموقع. أرضية مستوية، وتوصيل الطاقة، والهواء المضغوط للظروف وغاز المساعدة، وتجهيز استخراج الأدخنة قبل الوصول.
5. التركيب والتدريب. يتم تسعير التركيب وتدريب المشغلين مع الماكينة؛ حيث يتعلم المشغلون البرمجة، والتعشيش، والفحوصات اليومية، وضبط المعلمات.
6. الدعم. ضمان لمدة 24 شهراً على الماكينة بالكامل، باستثناء المواد المستهلكة.

قبل أن تطلب

• أكبر قطر للأنبوب والجدار الذي تقطعه (MAK100 تقبل حتى قطر Ø100 مم).
• طول المخزون: 3 متر أو 6 متر.
• الحجم اليومي وكيفية تفريغ الأجزاء.
• من سيقوم برمجة الأجزاء، وبتنسيق CAD الذي تصل به.

الصيانة

السلامة حول ماكينة ليزر الأنابيب

هناك خطران خاصان بقطع الأنابيب. يدور الأنبوب، وغالباً ما يكون عدة أمتار منه خارج السياج، لذا يجب إبقاء المنطقة على طول المنصة خالية أثناء دوران الظروف. كما يغادر الشعاع الجانب البعيد من الأنبوب عندما يخترقه، لذا يجب أن يظل منطقة القطع مغلقة أو محمية. حافظ على عمل أقفال الأبواب وستائر الضوء، وارتدِ نظارات السلامة الخاصة بالليزر المصنفة للطول الموجي لليزر حيث تكون منطقة القطع مكشوفة، وقم بتوصيل نظام استخراج الأدخنة قبل قطع الأنابيب المطلية أو المجلفنة.

نقاط القوة والحدود

الأسئلة الشائعة حول MAK100

كم تكلفة ماكينة MAK100؟

وحدات المخزون بسعر 5,000 دولار أمريكي فوب تشينغداو. ويتم تسعير الشحن إلى ميناءك بشكل منفصل.

ما هي أحجام الأنابيب التي يمكنها قطعها؟

الأنابيب من قطر Ø10 إلى 100 مم، بأطوال 3 متر أو 6 متر.

هل 1.5 كيلوواط كافية؟

للجدران الرقيقة والمتوسطة على الأنابيب الصغيرة، نعم. للجدران الثقيلة اختر LT120S.

هل يمكنها قطع الأنابيب المربعة والمستطيلة؟

أرسل الشكل والمقاس؛ لنؤكد ما إذا كان مناسباً للظرف ونقطع عينات.

كم يستغرق وقت التعلم؟

المشغلون الذين لديهم خلفية في برامج CAD يتعلمون برنامج الترتيب (Nesting) بسرعة عادةً؛ والتدريب يعد جزءاً أساسياً من عملية التركيب.

هل يمكنكم قطع عينات على مواسيري؟

نعم. أرسل لنا الرسم الهندسي ومقاس الأنبوب ونوع المادة.

ما هي تكلفة التشغيل؟

تقتصر غالباً على الكهرباء الغاز المساعد والمستهلكات مثل العدسات الواقية والفوهات. نرفق لك قائمة المستستهلكات مع عرض السعر لتتمكن من حساب تكلفة القطعة الواحدة بدقة.

قارن بين جميع ماكينات تقطيع المواسير بالليزر جنباً إلى جنب في دليل الاختيار الخاص بنا.
