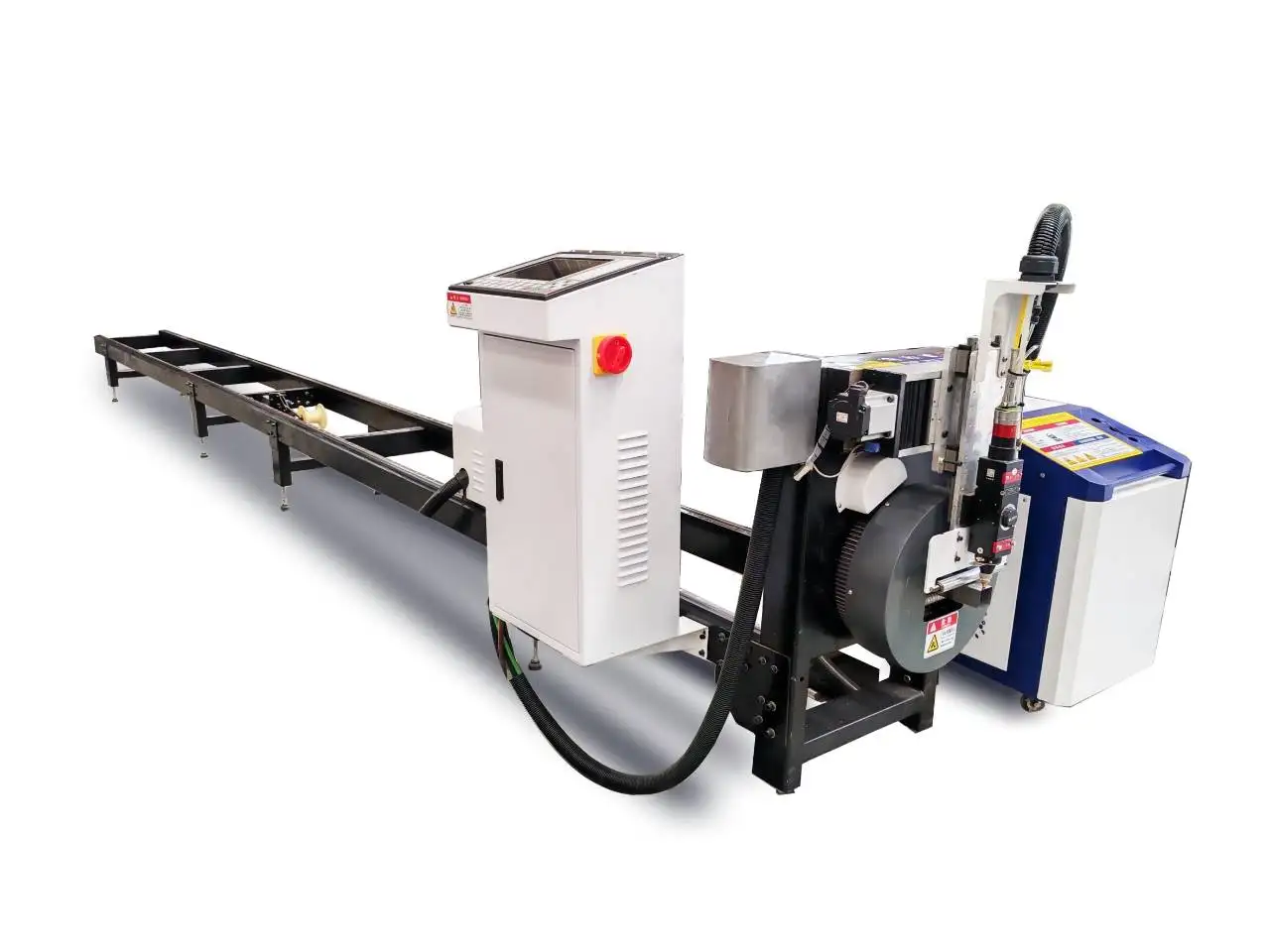

เครื่องตัดเลเซอร์ท่อ MAK100

MAK100: ภาพรวม

MAK100 คือเครื่องตัดเลเซอร์ไฟเบอร์สำหรับท่อขนาดเล็กที่กะทัดรัด รองรับขนาด Ø10 ถึง 100 มม. พร้อมแหล่งกำเนิดเลเซอร์ขนาด 1.5 kW เหมาะสำหรับโรงงานที่ปัจจุบันยังใช้เลื่อย เจาะ และลบคมท่อขนาดเล็กด้วยมือหรือซื้อชิ้นส่วนสำเร็จรูปเข้ามา และต้องการนำงานดังกล่าวมาทำเองภายในโรงงานโดยไม่ต้องลงทุนสูง

MAK100 ในการทำงาน

การหมุนและตัดบนโปรไฟล์ท่อขนาดเล็ก

ข้อมูลทางเทคนิค

การจับชิ้นงานครั้งเดียวทดแทนอะไรได้บ้าง

ชิ้นงานท่อขนาดเล็กทั่วไป เช่น ขาเก้าอี้หรือเสาชั้นวางของ ปกติจะต้องผ่านการเลื่อย การเจาะหรือปั๊ม เครื่องมือบาก และสถานีลบคม ซึ่งแต่ละขั้นตอนต้องมีการตั้งค่า การวัด และการหยิบจับชิ้นงาน แต่บน MAK100 ผู้ปฏิบัติงานเพียงแค่วางท่อความยาว 3 ม. หรือ 6 ม. โปรแกรมจะทำการจัดเรียงชิ้นงาน (Nesting) บนเส้นท่อ และเครื่องจะทำการตัดปลาย เจาะรู เซาะร่อง และบากจบครบในครั้งเดียว ชิ้นงานที่ได้จะมีความเหมือนกันทุกชิ้นเพราะอิงรูปทรงจากไฟล์ ไม่ใช่จากระยะตั้งชนของเลื่อย

ผนังบาง: ความเร็วและการจับยึด

งานท่อขนาดเล็กส่วนใหญ่จะเป็นงานผนังบาง เช่น เฟอร์นิเจอร์ ชั้นวางของ อุปกรณ์ออกกำลังกาย และระบบจัดแสดงสินค้า ซึ่งโจทย์สำคัญคือความเร็วและการจัดการ ไม่ใช่กำลังวัตต์ แหล่งกำเนิดเลเซอร์ขนาด 1.5 kW สามารถตัดผนังบางได้อย่างรวดเร็ว ขอบตัดสะอาด และหัวจับความเร็ว 150 รอบ/นาที ช่วยให้หัวตัดเคลื่อนที่ได้ต่อเนื่องโดยไม่ต้องรอรอบการหมุน

ท่อบางยังบุบได้ง่าย หากตั้งแรงหนีบสำหรับท่อหนา ปากกาจับ (Jaw) จะทิ้งรอยหรือบีบท่อกลมให้เบี้ยว ทำให้ตำแหน่งรูเจาะคลาดเคลื่อน ดังนั้นควรตั้งแรงดันหัวจับให้เหมาะกับความหนาของผนังที่กำลังตัด และตรวจสอบชิ้นงานแรกของล็อตใหม่เสมอเรื่องรอยจากการจับยึด

คำนวณต้นทุนทั้งหมด ไม่ใช่แค่ราคาเครื่อง

สำหรับเครื่องตัดเลเซอร์ท่อขนาดเล็ก ราคาซื้อเครื่องเป็นเพียงส่วนที่น้อยที่สุดของการตัดสินใจ ให้บวกต้นทุนการดำเนินงาน (ค่าไฟฟ้า ก๊าซ กระจกป้องกัน และหัวฉีด) ค่าบำรุงรักษา เวลาที่สูญเสียไปเมื่อต้องเปลี่ยนขนาดท่อ และเศษวัสดุที่เหลือทิ้ง จากนั้นนำมาเทียบกับสิ่งที่เครื่องจักรช่วยลดออกไป ทั้งการเลื่อย การเจาะ การลบคม การจ้างภายนอก และการแก้ไขชิ้นงานที่ไม่พอดี โรงงานที่เคยซื้อชิ้นงานท่อสำเร็จรูปจากภายนอกมักพบว่าจุดสุดท้ายนี้เองที่เป็นตัวตัดสินใจ

ปัญหาที่พบบ่อยและวิธีแก้ไข

อะไรคือตัวกำหนดราคา

เครื่องพร้อมส่งเสนอราคาที่ USD 5,000 FOB ชิงเต่า ค่าขนส่ง ภาษีอากร และอุปกรณ์เสริมเสนอราคาแยกต่างหาก

ตำแหน่งของรุ่นนี้ในกลุ่มผลิตภัณฑ์ PCL Tube Laser

จากคำถามสู่กระบวนการผลิต

1. รายการท่อและชิ้นงานตัวอย่าง ส่งขนาดท่อ วัสดุ และแบบร่างชิ้นงานมาให้เรา ทางเราจะตรวจสอบว่า MAK100 รองรับได้หรือไม่
2. การกำหนดค่าและการจัดวางเลย์เอาต์ เรากำหนดขนาดหัวจับ ความยาวเตียง แหล่งกำเนิด และการป้อนท่อ พร้อมส่งแบบแปลนเลย์เอาต์ที่แสดงพื้นที่หน้างาน จุดเชื่อมต่อไฟฟ้าและลม
3. การประกอบและทดสอบ ประกอบและทดสอบเครื่องจักรก่อนจัดส่ง โดยระยะเวลานำส่งจะระบุไว้ในใบเสนอราคา
4. การเตรียมความพร้อมหน้างาน พื้นที่เรียบเสมอกัน จุดเชื่อมต่อไฟฟ้า ลม compressed air สำหรับหัวจับและก๊าซช่วยตัด รวมถึงระบบดูดควันต้องพร้อมก่อนเครื่องมาถึง
5. การติดตั้งและการฝึกอบรม การติดตั้งและการฝึกอบรมผู้ปฏิบัติงานรวมอยู่ในใบเสนอราคาของเครื่องจักร ผู้ปฏิบัติงานจะได้เรียนรู้การเขียนโปรแกรม การจัดเรียงชิ้นงาน การตรวจสอบประจำวัน และการปรับตั้งค่าพารามิเตอร์
6. การสนับสนุน รับประกัน 24 เดือนสำหรับเครื่องจักรทั้งหมด ไม่รวมวัสดุสิ้นเปลือง

ก่อนที่คุณจะสั่งซื้อ

• ขนาดเส้นผ่านศูนย์กลางท่อที่ใหญ่ที่สุดและความหนาที่ต้องการตัด (MAK100 รองรับสูงสุด Ø100 มม.)
• ความยาวท่อ: 3 ม. หรือ 6 ม.
• ปริมาณงานต่อวันและวิธีการนำชิ้นงานออก
• ใครจะเป็นผู้เขียนโปรแกรมชิ้นงาน และมาในรูปแบบไฟล์ CAD ใด

การบำรุงรักษา

ความปลอดภัยในการใช้งานเลเซอร์ตัดท่อ

มีอันตราย 2 ประการที่เฉพาะเจาะจงกับงานตัดท่อ คือ ท่อจะหมุน ซึ่งบ่อยครั้งยื่นยาวออกไปนอกตัวเครื่องหลายเมตร ดังนั้นพื้นที่รอบแนวเตียงจึงต้องปล่อยให้โล่งในขณะที่หัวจับกำลังหมุน และลำแสงจะทะลุออกฝั่งตรงข้ามของท่อเมื่อตัดขาด ดังนั้นโซนการตัดจึงต้องถูกปิดทึบหรือมีฉากกำบัง รักษาความปลอดภัยของระบบอินเตอร์ล็อกที่ประตูและม่านแสงให้อยู่ในสภาพใช้งานได้ สวมแว่นตานิรภัยสำหรับเลเซอร์ที่ตรงกับความยาวคลื่นของเลเซอร์ในบริเวณที่เปิดโล่ง และต่อระบบดูดควันก่อนตัดท่อเคลือบหรือท่อกلفาไนซ์

จุดเด่นและข้อจำกัด

คำถามที่พบบ่อยเกี่ยวกับ MAK100

MAK100 ราคาเท่าไหร่?

เครื่องพร้อมส่งราคา USD 5,000 FOB ชิงเต่า ค่าขนส่งไปยังท่าเรือของคุณจะเสนอราคาแยกต่างหาก

ตัดท่อขนาดใดได้บ้าง?

ท่อขนาด Ø10 ถึง 100 มม. ในความยาว 3 ม. หรือ 6 ม.

กำลังไฟ 1.5 kW เพียงพอหรือไม่?

สำหรับงานผนังบางและผนังปานกลางบนท่อขนาดเล็ก เพียงพอครับ หากเป็นงานผนังหนาให้เลือกุ่น LT120S

สามารถตัดท่อสี่เหลี่ยมจัตุรัสและสี่เหลี่ยมผืนผ้าได้หรือไม่?

ส่งโปรไฟล์และขนาดมาให้เราตรวจสอบได้ครับ เราจะยืนยันว่าใส่กับหัวจับได้หรือไม่และตัดชิ้นงานตัวอย่างให้ดู

ใช้เวลาเรียนรู้นานแค่ไหน?

ผู้ปฏิบัติงานที่มีพื้นฐาน CAD มักจะเรียนรู้โปรแกรม Nesting ได้อย่างรวดเร็ว โดยมีการฝึกอบรมให้เป็นส่วนหนึ่งของการติดตั้ง

คุณสามารถตัดชิ้นงานตัวอย่างบนท่อของฉันได้หรือไม่?

ได้ครับ ส่งแบบวาด ขนาดท่อ และวัสดุมาได้เลย

ต้นทุนในการใช้งานประมาณเท่าไหร่?

หลักๆ คือค่าไฟฟ้า แก๊สช่วยตัด และวัสดุสิ้นเปลือง เช่น เลนส์ป้องกันและหัว,ตัด เรามีรายการวัสดุสิ้นเปลืองให้พร้อมใบเสนอราคา เพื่อให้คุณคำนวณต้นทุนต่อชิ้นงานได้
