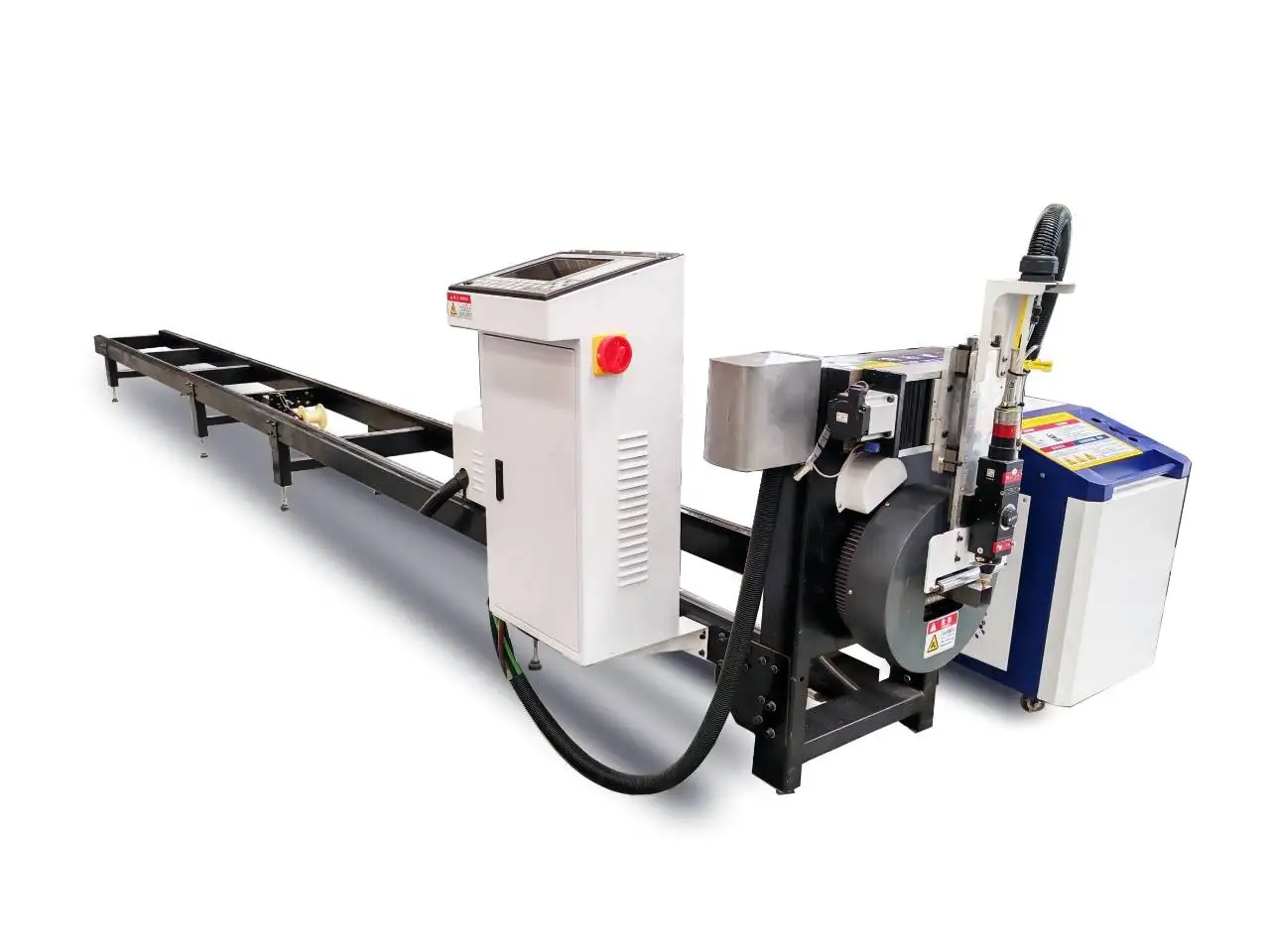

MAK100: Přehled
MAK100 je kompaktní vláknový laser na řezání tenkých profilů a trubek od Ø10 do 100 mm s 1,5 kW rezonátorem. Je to ideální stroj pro provozy, které dosud řezají, vrtají a odhrotují malé trubky ručně nebo kupují hotové díly, a chtějí tuto práci přesunout pod vlastní střechu bez nutnosti velkých investic.
MAK100 v provozu
Rotace a řezání na malých profilových trubkách.
Technické specifikace
| Výkon laseru | 1500 W fiber |
|---|---|
| Průměr trubky | Ø10–100 mm |
| Max. otáčky sklíčidla | 150 ot/min |
| Délka zpracování | 3000 mm nebo 6000 mm |
| Cena | USD 5,000 FOB Qingdao (skladové stroje) |
| Certifikace | CE, ISO 9001 |
| Záruka | 24 měsíců na celý stroj (kromě spotřebního materiálu) |
Co jedno upnutí nahradí
Typický díl z malé trubky, například noha židle nebo stojan regálu, prochází pilou, vrtačkou nebo děrovačkou, vyřezávacím nástrojem a odhrotovací stanicí. Každý krok vyžaduje seřízení, měření a manipulaci. Na stroji MAK100 operátor založí 3m nebo 6m trubku, software ji rozmístí (nesting) a stroj v jednom upnutí uřízne konce, otvory, drážky i zářezy. Díly jsou pokaždé naprosto stejné, protože geometrie vychází ze souboru, nikoli z dorazu na pile.
Tenké stěny: Rychlost a upínání
Většina práce s malými trubkami se týká tenkých stěn: nábytek, regály, fitness zařízení a prezentační systémy. Zde jsou klíčem rychlost a manipulace, nikoli vysoký výkon. Rezonátor o výkonu 1,5 kW řezá tenké stěny rychle s čistou hranou a sklíčidlo s otáčkami 150 ot/min udržuje řeznou hlavu v pohybu bez zbytečných prostojů při otáčení.
Tenké trubky se také snadno zamáčknou. Pokud je upínací tlak nastaven na těžkou trubku, čelisti zanechají stopy nebo zmáčknou kulatou trubku do oválného tvaru a otvory pak nesedí. Nastavte tlak sklíčidla podle tloušťky stěny, kterou právě řezete, a u první série zkontrolujte stopy po upnutí.
Počítejte celkové náklady, nejen pořizovací cenu
U malého laseru na trubky je pořizovací cena tou nejmenší položkou v rozhodování. Připočítejte provozní náklady (elektřina, plyn, ochranná sklíčka a trysky), údržbu, ztracený čas při změně velikosti trubek a materiál ztracený v odřezcích. Proti tomu postavte to, co stroj odbourá: řezání, vrtání, odhrotování, externí subdodávky a opravy dílů, které nepasovaly. Dílny, které si malé trubkové díly kupují zvenčí, často zjistí, že rozhoduje právě tato poslední položka.
Časté problémy a jejich řešení
| Problém | Obvyklá příčina | Co dělat |
|---|---|---|
| Stopy po upnutí nebo oválná trubka | Příliš vysoký tlak sklíčidla na tenkou stěnu | Snižte tlak; zkontrolujte stav čelistí |
| Rozstřik na vnitřní straně protilehlé stěny | Paprsek opouští řez a naráží do protější stěny | Upravte ohnisko a výkon při průpalu; použijte nastavení ochrany proti strusce v programu |
| Otřep na konci dílu | Rychlost nebo tlak plynu neodpovídá tloušťce stěny | Použijte hodnoty z materiálové knihovny pro danou tloušťku stěny a zkontrolujte trysku |
| Otvory jsou po délce trubky mírně posunuté | Trubka není rovná nebo není vycentrovaná | Před řezáním spusťte detekci okraje; vyřaďte špatně prohnutý materiál |
| Díly padají a poškrábou se | Chybí podpora na výstupní straně | Přidejte zachytávací koš nebo podepření pro hotové díly |
Co rozhoduje o ceně
| Položka | Možnosti | Vliv na cenu a použití |
|---|---|---|
| Délka | 3 m nebo 6 m | 6m lože pojme celé standardní délky tyčí a má menší odpad materiálu na díl |
| Software | Nesting a import 3D | Určuje, jak rychle se programují nové díly |
| Skladový stroj nebo na zakázku | Standardní konfigurace za USD 5,000 | Změny standardní konfigurace se nacenějí samostatně |
Skladové stroje jsou nabízeny za USD 5,000 FOB Qingdao; přeprava, clo a volitelná výbava se nacenějí samostatně.
Kam se řadí v nabídce PCL laserů na trubky
| Model | Velikost trubky | Výkon | Nejlepší pro |
|---|---|---|---|
| MAK100 (tento stroj) | Ø10–100 mm | 1.5 kW | Vstupní model, malé trubky |
| LT120S | Ø120 / □120 mm | 1.5–3 kW | Boční uchycení, silné stěny do 10 mm |
| LT240 | Ø20–240 mm | 1.5–6 kW | Kruhové, čtvercové, obdélníkové, oválné |
| LT240S | Ø/□20–240 mm | 1.5–6 kW | Boční uchycení, dvě sklíčidla, 200kg trubky |
| LT360 | Ø20–360 mm | 1.5–6 kW | Velké průměry, 6m nebo 9m tyče |
Od poptávky k výrobě
- Seznam trubek a vzorky. Pošlete rozměry trubek, materiály a několik výkresů dílů; potvrdíme, že MAK100 je pro ně vhodný.
- Konfigurace a uspořádání. Upřesníme velikost sklíčidla, délku lože, zdroj a podávání a zašleme výkres rozvržení s požadavky na prostor, napájení a přívod vzduchu.
- Výroba a testování. Stroj je před odesláním sestaven a otestován; dodací lhůta je potvrzena v cenové nabídce.
- Příprava pracoviště. Rovná podlaha, přípojka elektřiny, stlačený vzduch pro sklíčidla a řezný plyn, a připravené odsávání par před příjezdem.
- Instalace a zaškolení. Instalace a zaškolení obsluhy se nacenějí společně se strojem; obsluha se naučí programování, nesting, denní kontroly a úpravu parametrů.
- Podpora. Záruka 24 měsíců na celý stroj, kromě spotřebního materiálu.
Než objednáte
- Největší průměr trubky a tloušťka stěny, kterou řezete (MAK100 zvládá do Ø100 mm).
- Délka materiálu: 3 m nebo 6 m.
- Denní objem výroby a způsob odebírání hotových dílů.
- Kdo bude díly programovat a v jakém formátu CAD přijdou.
Údržba
| Kdy | Co |
|---|---|
| Denně | Očistěte ochranné sklíčko a trysku; zkontrolujte čelisti sklíčidla na přítomnost strusky; vyprázdněte nádobu na strusku. |
| Týdně | Očistěte prach ze sklíčidla a vedení; vypusťte vodu z filtru stlačeného vzduchu. |
| Pravidelně | Namažte vedení a hřebeny; vyměňte vodu v chladiči; vyměňte opotřebované čelisti a trysky. |
Bezpečnost u laseru na trubky
U řezání trubek jsou specifická dvě rizika. Trubka rotuje, často její několikametrová část vyčnívá mimo kryt, takže prostor kolem lože musí zůstat volný, když se sklíčidla otáčejí. A paprsek při proříznutí opouští druhou stranu trubky, takže řezná zóna musí zůstat uzavřená nebo stíněná. Udržujte bezpečnostní zámky na dveřích a světelné závěory v provozu, v místech otevřeného řezání používejte ochranné brýle s certifikací pro danou vlnovou délku laseru a před řezáním potažených nebo pozinkovaných trubek zapněte odsávání.
Výhody a omezení
Výhody
- Nejlevnější cesta k laserovému řezání trubek
- Nahrazuje řezání pilou, vrtání a vyřezávání malých trubek
- Pojme 6m tyče
Omezení, o kterých je dobré vědět
- Omezeno na Ø100 mm a 1.5 kW
- Tlusté stěny je lepší řezat na LT120S
- Pouze ruční nakládání
Nejčastější dotazy k MAK100
Kolik MAK100 stojí?
Skladové stroje stojí USD 5,000 FOB Qingdao. Doprava do vašeho přístavu se nacení samostatně.
Jaké velikosti trubek dokáže řezat?
Trubky od Ø10 do 100 mm v délkách 3 m nebo 6 m.
Je výkon 1,5 kW dostatečný?
Pro tenké a střední stěny na malých trubkách ano. Pro silné stěny zvolte model LT120S.
Dokáže řezat čtvercové a obdélníkové trubky?
Pošlete nám profil a rozměr; potvrdíme, zda se vejde do sklíčidla, a nařežeme vzorky.
Jak dlouho trvá se stroj naučit ovládat?
Operátoři se znalostí CAD obvykle zvládnou nestingový software rychle; zaškolení je součástí instalace.
Můžete nařezat vzorky z mého profilu/trubky?
Ano. Pošlete nám výkres, rozměr trubki a materiál.
Jaké jsou provozní náklady?
Hlavně elektřina, řezný plyn a spotřební materiál, jako jsou ochranná sklíčka a trysky. Seznam spotřebního materiálu vám zašleme spolu s cenovou nabídkou, abyste si mohli spočítat náklady na jeden díl.
