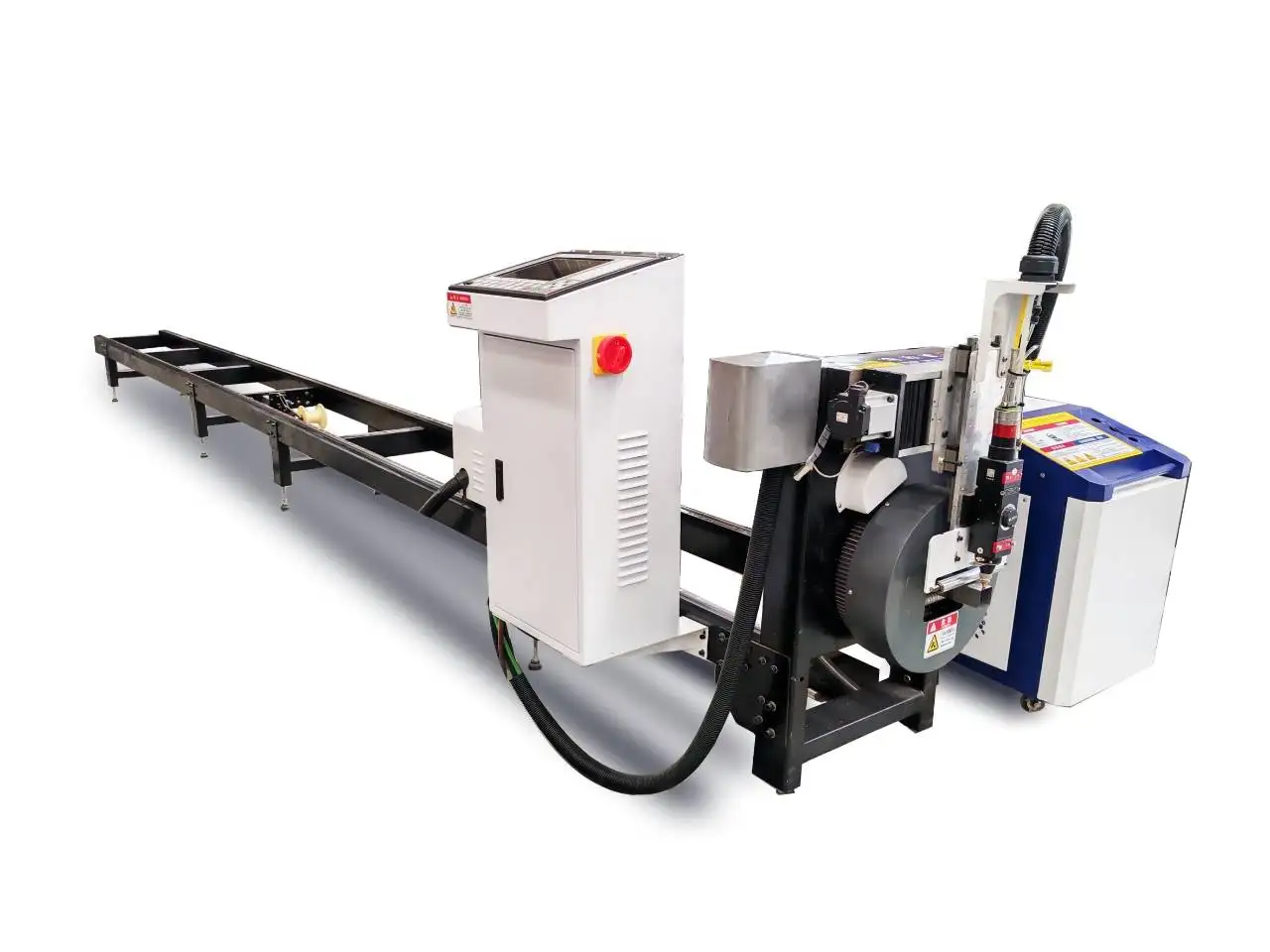

MAK100: Visão Geral
A MAK100 é uma máquina de corte a laser de fibra compacta para tubos pequenos, Ø10 a 100 mm, com fonte de 1,5 kW. É a máquina ideal para oficinas que hoje serram, furam e rebarbam tubos pequenos à mão ou compram as peças prontas, e querem trazer esse trabalho para dentro de casa sem um investimento elevado.
MAK100 em Operação
Rotação e corte em perfis de tubos pequenos.
Especificações Técnicas
| Potência do laser | 1500 W fibra |
|---|---|
| Diâmetro do tubo | Ø10–100 mm |
| Velocidade máx. do mandril | 150 r/min |
| Comprimento de processamento | 3000 mm ou 6000 mm |
| Preço | USD 5.000 FOB Qingdao (unidades em estoque) |
| Certificação | CE, ISO 9001 |
| Garantia | 24 meses em toda a máquina (consumíveis excluídos) |
O que uma única fixação substitui
Uma peça típica de tubo pequeno, por exemplo, a perna de uma cadeira ou a coluna de uma estante, passa por serra, furadeira ou punção, ferramenta de chanfro e estação de rebarbação. Cada etapa exige setup, medição e manuseio. Na MAK100, o operador carrega um tubo de 3 m ou 6 m, o programa faz o nesting das peças ao longo dele, e a máquina corta as pontas, furos, rasgos e chanfros em uma única fixação. As peças saem idênticas todas as vezes porque a geometria vem do arquivo, e não de um batente na serra.
Paredes finas: Velocidade e fixação
A maior parte do trabalho com tubos pequenos envolve paredes finas: móveis, prateleiras, equipamentos de ginástica e sistemas de exposição. Aqui, as questões são velocidade e manuseio, e não potência. Uma fonte de 1,5 kW corta paredes finas rapidamente com um acabamento limpo, e o mandril de 150 r/min mantém o cabeçote em movimento em vez de esperar pela rotação.
Tubos finos também amassam com facilidade. Se a pressão de fixação estiver regulada para tubos pesados, as castanhas deixam marcas ou esmagam o tubo redondo deixando-o oval, e os furos acabam saindo fora de posição. Ajuste a pressão do mandril para a espessura de parede que você está cortando e verifique a primeira peça de um lote novo quanto a marcas de fixação.
Calcule o custo total, não apenas o preço
Para um laser de tubos pequeno, o preço de compra é a menor parte da decisão. Some o custo operacional (eletricidade, gás, lentes de proteção e bicos), a manutenção, o tempo perdido quando os tamanhos dos tubos mudam e o material perdido em pontas e retalhos. Depois, compare com o que a máquina elimina: serração, furação, rebarbação, processamento terceirizado e o retrabalho de peças que não encaixavam. Oficinas que compram peças de tubos pequenos de terceiros geralmente descobrem que essa última linha define o caso.
Problemas comuns e como resolvê-los
| Problema | Causa habitual | O que fazer |
|---|---|---|
| Marcas de fixação ou tubo oval | Pressão do mandril muito alta para parede fina | Reduza a pressão; verifique o estado das castanhas |
| Respingos no interior da parede oposta | O feixe sai do corte e atinge a parede oposta | Ajuste o foco e a potência no momento da perfuração; use a configuração de proteção contra borras no programa |
| Rebarba na extremidade da peça | Velocidade ou pressão de gás incompatíveis com a parede | Use os valores da biblioteca de materiais para essa espessura de parede e verifique o bico |
| Furos ligeiramente fora de posição ao longo do tubo | Tubo não está reto ou centralizado | Execute a busca de bordas antes de cortar; rejeite material muito empenado |
| Peças caem e riscam | Falta de suporte na extremidade de descarga | Adicione uma bandeja coletora ou suporte para as peças acabadas |
O que define o preço
| Item | Opcionais | Efeito no preço e no uso |
|---|---|---|
| Comprimento | 3 m ou 6 m | Uma mesa de 6 m aceita barras inteiras e desperdiça menos material por peça |
| Software | Nesting e importação 3D | Define a rapidez com que novas peças são programadas |
| Unidade em estoque ou sob medida | Configuração padrão a USD 5.000 | Alterações na configuração padrão são cotadas separadamente |
As unidades em estoque são oferecidas por USD 5.000 FOB Qingdao; frete, impostos e opcionais são cotados separadamente.
Onde ela se posiciona na linha de lasers para tubos PCL
| Modelo | Tamanho do tubo | Potência | Ideal para |
|---|---|---|---|
| MAK100 (esta máquina) | Ø10–100 mm | 1,5 kW | Modelo de entrada, tubos pequenos |
| LT120S | Ø120 / □120 mm | 1,5–3 kW | Montagem lateral, paredes pesadas até 10 mm |
| LT240 | Ø20–240 mm | 1,5–6 kW | Redondo, quadrado, retangular, oval |
| LT240S | Ø/□20–240 mm | 1,5–6 kW | Montagem lateral, mandris duplos, tubos de 200 kg |
| LT360 | Ø20–360 mm | 1,5–6 kW | Grandes diâmetros, barras de 6 m ou 9 m |
Da consulta à produção
- Lista de tubos e amostras. Envie os tamanhos dos tubos, materiais e alguns desenhos de peças; confirmamos se a MAK100 os atende.
- Configuração e layout. Definimos o tamanho do mandril, comprimento da mesa, fonte e carregamento, e enviamos um desenho de layout com o espaço de piso, conexões de energia e ar comprimido.
- Fabricação e testes. A máquina é montada e testada antes do embarque; o prazo de entrega é confirmado na cotação.
- Preparação do local. Piso nivelado, conexão de energia, ar comprimido para os mandris e gás de assistência, além de exaustão de fumos prontos antes da chegada.
- Instalação e treinamento. A instalação e o treinamento dos operadores são cotados junto com a máquina; os operadores aprendem programação, nesting, verificações diárias e ajuste de parâmetros.
- Suporte. Garantia de 24 meses em toda a máquina, consumíveis excluídos.
Antes de fazer o pedido
- Maior diâmetro de tubo e parede que você corta (a MAK100 aceita até Ø100 mm).
- Comprimento da barra: 3 m ou 6 m.
- Volume diário e como as peças são descarregadas.
- Quem programará as peças e em qual formato CAD elas chegam.
Manutenção
| Quando | O quê |
|---|---|
| Diariamente | Limpe a lente de proteção e o bico; verifique as castanhas do mandril quanto a borras; esvazie a bandeja de resíduos. |
| Semanalmente | Limpe a poeira do mandril e dos trilhos; drene a água do filtro de ar. |
| Periodicamente | Lubrifique os trilhos e cremalheiras; troque a água do chiller; substitua castanhas e bicos desgastados. |
Segurança ao redor de um laser de tubos
Dois perigos são específicos do corte de tubos. O tubo gira, frequentemente com vários metros dele para fora da carenagem, portanto a área ao longo da mesa deve ser mantida livre enquanto os mandris giram. E o feixe sai pelo lado oposto do tubo quando o corta totalmente, logo a zona de corte deve permanecer fechada ou blindada. Mantenha os intertravamentos das portas e as cortinas de luz funcionando, use óculos de segurança para laser adequados para o comprimento de onda do laser onde a área de corte estiver aberta e conecte a exaustão antes de cortar tubos revestidos ou galvanizados.
Pontos fortes e limitações
Pontos fortes
- Forma mais econômica de entrar no corte a laser de tubos
- Substitui serragem, furação e chanfro de tubos pequenos
- Aceita barras de 6 m
Limitações importantes
- Limitado a Ø100 mm e 1,5 kW
- Paredes grossas são mais adequadas para a LT120S
- Apenas carregamento manual
Perguntas frequentes sobre a MAK100
Quanto custa a MAK100?
As unidades em estoque custam USD 5.000 FOB Qingdao. O frete para o seu porto é cotado separadamente.
Quais tamanhos de tubos ela pode cortar?
Tubos de Ø10 a 100 mm, em comprimentos de 3 m ou 6 m.
1,5 kW é suficiente?
Para paredes finas e médias em tubos pequenos, sim. Para paredes pesadas, escolha a LT120S.
Ela pode cortar tubos quadrados e retangulares?
Envie o perfil e o tamanho; confirmamos se ele se encaixa no mandril e cortamos amostras.
Quanto tempo leva para aprender?
Operadores que conhecem CAD geralmente aprendem o software de nesting rapidamente; o treinamento faz parte da instalação.
Vocês podem cortar amostras no meu tubo?
Sim. Envie um desenho, o tamanho e o material do tubo.
Qual é o custo operacional?
Principalmente eletricidade, gás de assistência e consumíveis como lentes de proteção e bicos. Fornecemos a lista de consumíveis junto com a cotação para você calcular o custo por peça.
Compare todas as máquinas de corte a laser de tubos lado a lado no nosso guia de seleção.
Consulte a disponibilidade em estoque. Confirmamos a unidade, a configuração e o frete para o seu porto.
