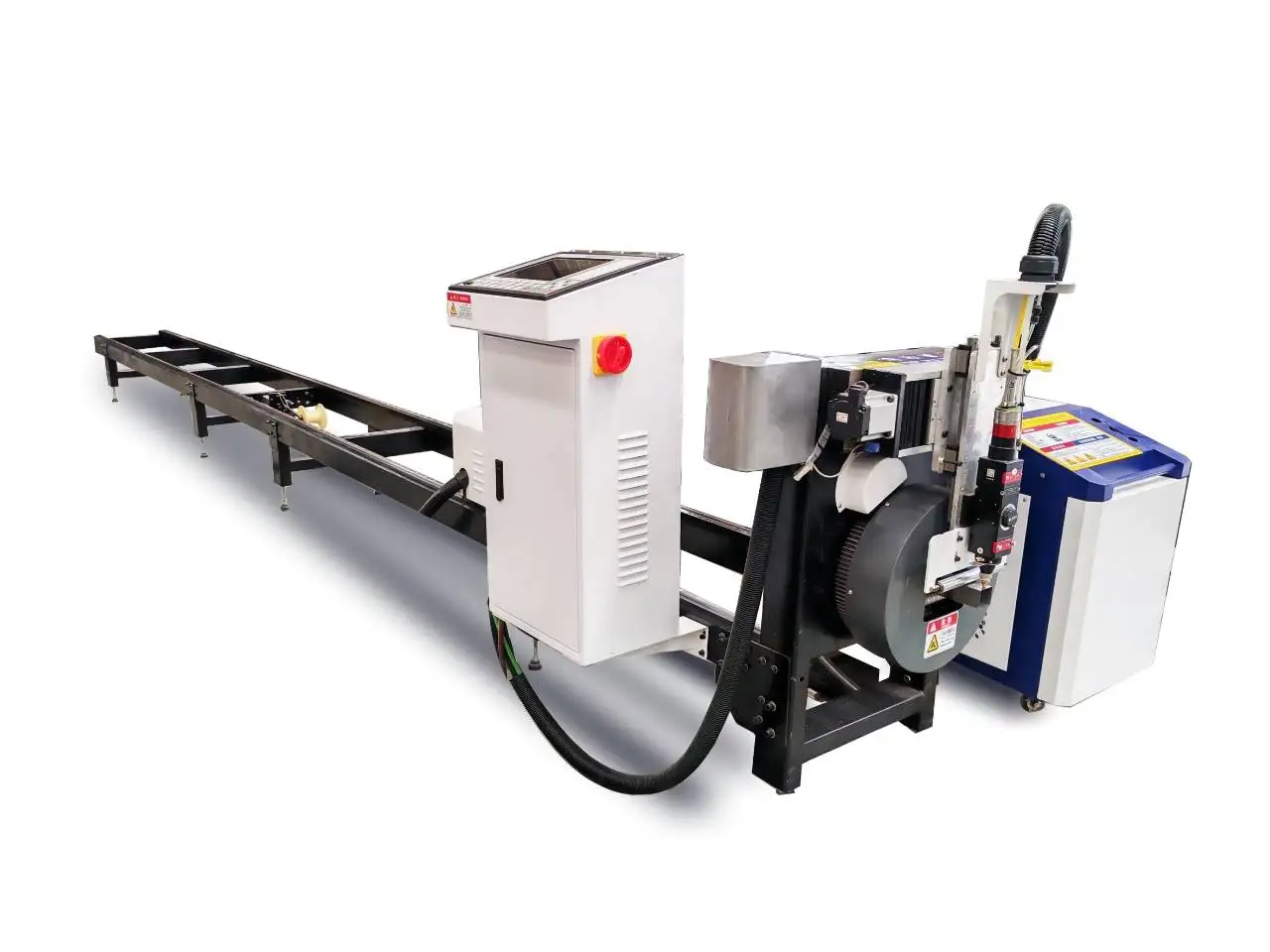

MAK100: Resumen
La MAK100 es una cortadora láser de tubos de fibra compacta para tubos pequeños, de Ø10 a 100 mm, con una fuente de 1.5 kW. Es la máquina ideal para talleres que actualmente cortan con sierra, taladran y desbaratan tubos pequeños a mano o compran las piezas prefabricadas, y quieren integrar este trabajo en sus instalaciones sin una gran inversión.
La MAK100 en funcionamiento
Rotación y corte en perfiles de tubos pequeños.
Especificaciones técnicas
| Potencia del láser | 1500 W fibra |
|---|---|
| Diámetro del tubo | Ø10–100 mm |
| Velocidad máx. del portabrocas | 150 r/min |
| Longitud de procesamiento | 3000 mm o 6000 mm |
| Precio | USD 5,000 FOB Qingdao (unidades en stock) |
| Certificación | CE, ISO 9001 |
| Garantía | 24 meses en toda la máquina (consumibles excluidos) |
Qué reemplaza una sola sujeción
Una pieza típica de tubo pequeño, por ejemplo, la pata de una silla o el montante de una estantería, pasa por una sierra, un taladro o punzonadora, una entalladora y una estación de desbarbado. Cada paso requiere configuración, medición y manipulación. En la MAK100, el operador carga un tubo de 3 m o 6 m, el programa realiza el anidamiento de las piezas a lo largo del mismo y la máquina corta los extremos, agujeros, ranuras y entalles en una sola sujeción. Las piezas salen exactamente iguales siempre porque la geometría proviene del archivo y no de un tope en la sierra.
Paredes delgadas: velocidad y sujeción
La mayor parte del trabajo con tubos pequeños es de pared delgada: muebles, estanterías, equipos de fitness y sistemas de exhibición. Aquí las cuestiones clave son la velocidad y la manipulación, no la potencia. Una fuente de 1.5 kW corta paredes delgadas rápidamente con un borde limpio, y el portabrocas de 150 r/min mantiene el cabezal en movimiento en lugar de esperar la rotación.
Los tubos delgados también se abollan fácilmente. Si la presión de sujeción se ajusta para tubos pesados, las mordazas dejan marcas o deforman un tubo redondo volviéndolo ovalado, y los agujeros terminan fuera de posición. Ajuste la presión del portabrocas para el espesor de pared que esté cortando y revise la primera pieza de un nuevo lote para detectar marcas de sujeción.
Calcule el costo total, no solo el precio
Para una máquina láser de tubos pequeños, el precio de compra es la parte más pequeña de la decisión. Sume el costo operativo (electricidad, gas, ventanas protectoras y boquillas), el mantenimiento, el tiempo perdido al cambiar los tamaños de tubo y el material desperdiciado en recortes y mermas. Luego, compárelo con lo que la máquina elimina: aserrado, taladrado, desbarbado, procesamiento externo y el reproceso de piezas que no encajaban. Los talleres que compran piezas de tubos pequeños a terceros a menudo descubren que este último punto es el que define la decisión.
Problemas comunes y cómo solucionarlos
| Problema | Causa habitual | Qué hacer |
|---|---|---|
| Marcas de sujeción o tubo ovalado | Presión del portabrocas demasiado alta para paredes delgadas | Reduzca la presión; revise el estado de las mordazas |
| Salpicaduras en el interior de la pared opuesta | El haz sale del corte y golpea la pared opuesta | Ajuste el enfoque y la potencia en el momento de la perforación; utilice la configuración de protección contra escoria en el programa |
| Rebaba en el extremo de la pieza | Velocidad o presión de gas no adecuadas para el espesor de pared | Utilice los valores de la biblioteca de materiales para ese espesor de pared y revise la boquilla |
| Agujeros ligeramente desalineados a lo largo del tubo | El tubo no está derecho o no está centrado | Ejecute la búsqueda de bordes antes de cortar; rechace material con demasiada curvatura |
| Las piezas se caen y se rayan | No hay soporte en el extremo de descarga | Agregue una bandeja colectora o un soporte para las piezas terminadas |
Qué determina el precio
| Elemento | Opciones | Efecto en el precio y uso |
|---|---|---|
| Longitud | 3 m o 6 m | Una bancada de 6 m acepta longitudes de stock completas y desperdicia menos material por pieza |
| Software | Anidamiento e importación 3D | Determina la rapidez con la que se programan las nuevas piezas |
| Unidad en stock o personalizada | Configuración estándar a USD 5,000 | Los cambios en la configuración estándar se cotizan por separado |
Las unidades en stock se ofrecen a USD 5,000 FOB Qingdao; el flete, los aranceles y las opciones se cotizan por separado.
Dónde se ubica en la gama de láseres de tubos PCL
| Modelo | Tamaño de tubo | Potencia | Ideal para |
|---|---|---|---|
| MAK100 (esta máquina) | Ø10–100 mm | 1.5 kW | Modelo de entrada, tubos pequeños |
| LT120S | Ø120 / □120 mm | 1.5–3 kW | Montaje lateral, paredes pesadas de hasta 10 mm |
| LT240 | Ø20–240 mm | 1.5–6 kW | Redondos, cuadrados, rectangulares, ovalados |
| LT240S | Ø/□20–240 mm | 1.5–6 kW | Montaje lateral, portabrocas dobles, tubos de 200 kg |
| LT360 | Ø20–360 mm | 1.5–6 kW | Grandes diámetros, stock de 6 m o 9 m |
Desde la consulta hasta la producción
- Lista de tubos y muestras. Envíenos los tamaños de los tubos, los materiales y algunos planos de piezas; le confirmaremos si la MAK100 los cubre.
- Configuración y diseño. Definimos el tamaño del mandril, la longitud de la bancada, la fuente y la carga, y enviamos un plano de distribución con el espacio en el suelo, las conexiones eléctricas y neumáticas.
- Fabricación y pruebas. La máquina se ensambla y se prueba antes del envío; el plazo de entrega se confirma en la cotización.
- Preparación del sitio. Un piso nivelado, la conexión eléctrica, aire comprimido para los portabrocas y gas de asistencia, así como la extracción de humos lista antes de la llegada.
- Instalación y capacitación. La instalación y la capacitación del operador se cotizan con la máquina; los operadores aprenden programación, anidamiento, revisiones diarias y ajuste de parámetros.
- Soporte. Garantía de 24 meses en toda la máquina, consumibles excluidos.
Antes de realizar su pedido
- Diámetro máximo de tubo y espesor de pared que corta (la MAK100 admite hasta Ø100 mm).
- Longitud del stock: 3 m o 6 m.
- Volumen diario y cómo se descargan las piezas.
- Quién programará las piezas y en qué formato CAD llegan.
Mantenimiento
| Cuándo | Qué hacer |
|---|---|
| Diario | Limpiar la ventana protectora y la boquilla; revisar las mordazas del portabrocas en busca de escoria; vaciar la bandeja de escoria. |
| Semanal | Limpiar el polvo del portabrocas y las guías; drenar el agua del filtro de aire. |
| Periódicamente | Lubricar guías y cremalleras; cambiar el agua del enfriador (chiller); reemplazar mordazas y boquillas desgastadas. |
Seguridad en torno a un láser de tubos
Hay dos riesgos específicos en el corte de tubos. El tubo gira, a menudo con varios metros sobresaliendo del cerramiento, por lo que el área a lo largo de la bancada debe mantenerse despejada mientras giran los portabrocas. Además, el haz láser sale por el lado opuesto del tubo cuando lo atraviesa, por lo que la zona de corte debe permanecer encerrada o protegida. Mantenga operativos los enclavamientos en las puertas y las cortinas de luz, use gafas de seguridad láser con la clasificación adecuada para la longitud de onda del láser cuando el área de corte esté abierta, y conecte la extracción antes de cortar tubos con recubrimiento o galvanizados.
Ventajas y limitaciones
Ventajas
- La forma más económica de iniciarse en el corte láser de tubos
- Reemplaza el aserrado, taladrado y entallado de tubos pequeños
- Acepta stock de 6 m
Limitaciones a tener en cuenta
- Limitado a Ø100 mm y 1.5 kW
- Las paredes gruesas se trabajan mejor en el modelo LT120S
- Carga manual únicamente
Preguntas frecuentes sobre la MAK100
¿Cuánto cuesta la MAK100?
Las unidades en stock cuestan USD 5,000 FOB Qingdao. El flete hasta su puerto se cotiza por separado.
¿Qué tamaños de tubo puede cortar?
Tubos desde Ø10 hasta 100 mm, en longitudes de 3 m o 6 m.
¿1.5 kW es suficiente?
Para paredes delgadas y medianas en tubos pequeños, sí. Para paredes pesadas, elija el modelo LT120S.
¿Puede cortar tubos cuadrados y rectangulares?
Envíenos el perfil y el tamaño; le confirmaremos si encaja en el portabrocas y realizaremos muestras de corte.
¿Cuánto tiempo toma aprender a usarlo?
Los operadores que conocen CAD suelen aprender a usar el software de nesting con rapidez; la capacitación forma parte de la instalación.
¿Pueden cortar muestras en mi tubo?
Sí. Envíenos un plano, el tamaño del tubo y el material.
¿Cuánto cuesta operarlo?
Principalmente electricidad, gas de asistencia y consumibles como cristales protectores y boquillas. Le entregamos la lista de consumibles con la cotización para que pueda calcular el costo por pieza.
Compare todas las máquinas de corte láser de tubos lado a lado en nuestra guía de selección.
Consulte la disponibilidad en stock. Confirmamos la unidad, la configuración y el flete hasta su puerto.
