Mesin potong laser pipa MAK100

MAK100: Ikhtisar

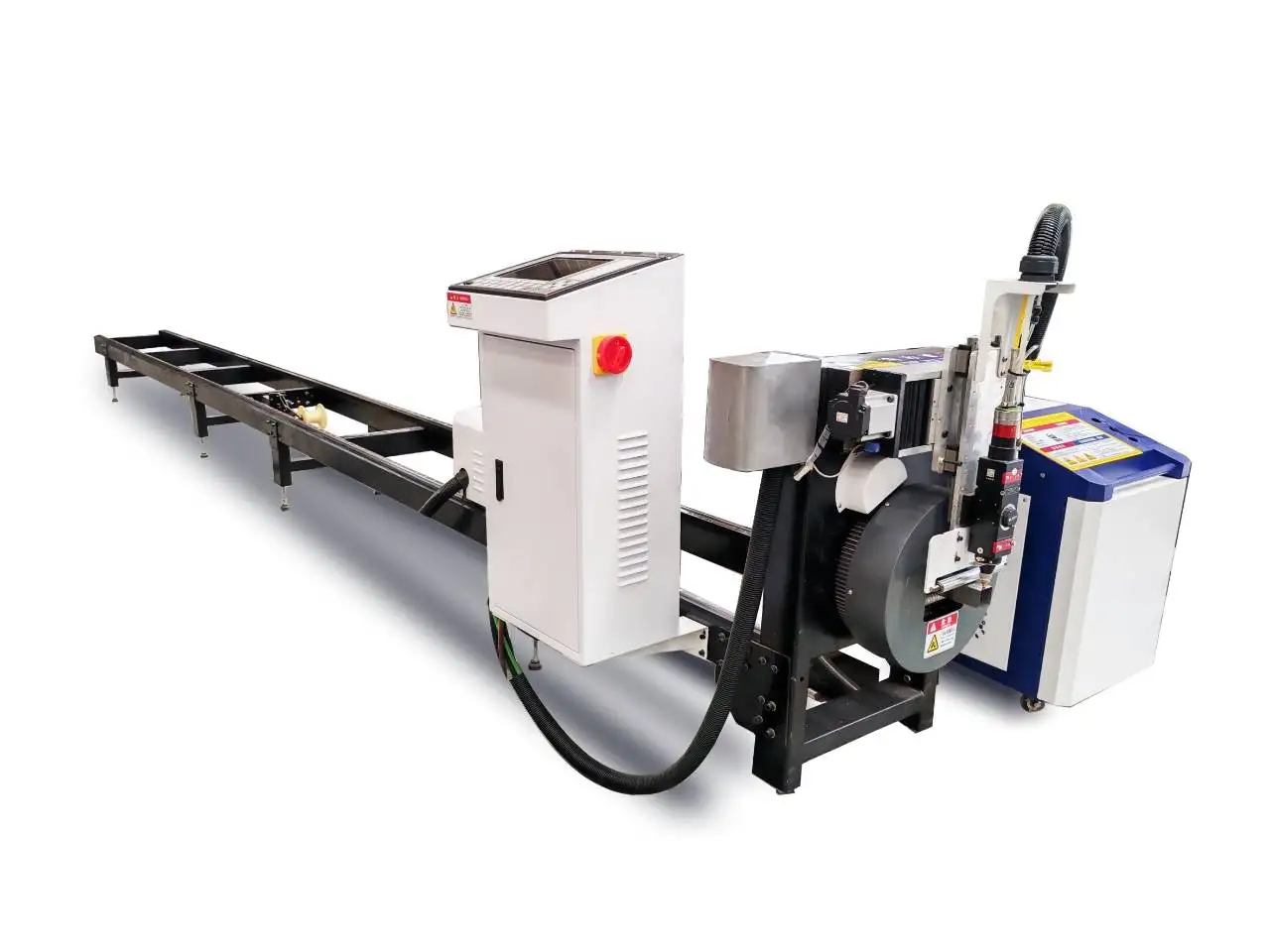

MAK100 adalah mesin laser potong pipa kompak untuk pipa kecil, Ø10 hingga 100 mm, dengan sumber laser 1.5 kW. Mesin ini sangat ideal untuk bengkel yang saat ini masih menggergaji, mengebor, dan menghaluskan pipa kecil secara manual atau membeli komponen jadi, serta ingin memindahkan proses tersebut ke dalam pabrik sendiri tanpa investasi besar.

MAK100 saat Beroperasi

Rotasi dan pemotongan pada profil pipa kecil.

Spesifikasi Teknis

Apa yang Digantikan oleh Satu Kali Penjepitan

Komponen pipa kecil yang umum, misalnya kaki kursi atau tiang rak, biasanya harus melalui proses gergaji, bor atau punch, alat notching, dan stasiun deburring. Setiap langkah memerlukan penyiapan, pengukuran, dan penanganan. Pada MAK100, operator cukup memuat pipa sepanjang 3 m atau 6 m, program akan mengatur nesting komponen di sepanjang pipa tersebut, lalu mesin memotong ujung, lubang, slot, dan takikan dalam satu kali penjepitan. Hasil potongan selalu konsisten karena geometrinya berasal dari file, bukan dari stopper pada gergaji.

Dinding Tipis: Kecepatan dan Penjepitan

Sebagian besar pekerjaan pipa kecil menggunakan dinding tipis: furnitur, rak, peralatan kebugaran, dan sistem display. Dalam hal ini, faktor utamanya adalah kecepatan dan penanganan, bukan daya yang besar. Sumber laser 1.5 kW dapat memotong dinding tipis dengan cepat dan menghasilkan tepi yang bersih, serta chuck 150 r/min membuat kepala potong terus bergerak tanpa harus menunggu proses rotasi.

Pipa tipis juga mudah penyok. Jika tekanan penjepitan diatur untuk pipa tebal, rahang chuck akan meninggalkan bekas atau membuat pipa bulat menjadi lonjong, sehingga posisi lubang menjadi tidak akurat. Atur tekanan chuck sesuai ketebalan dinding yang Anda potong, dan periksa komponen pertama dari batch baru untuk memastikan tidak ada bekas penjepitan.

Hitung Total Biaya, Bukan Hanya Harga Pembelian

Untuk mesin laser pipa kecil, harga beli adalah bagian terkecil dari pertimbangan. Tambahkan biaya operasional (listrik, gas, lensa pelindung, dan nosel), pemeliharaan, waktu yang hilang saat mengganti ukuran pipa, serta material yang terbuang pada sisa potongan (tailings dan scrap). Kemudian bandingkan dengan biaya yang dihilangkan oleh mesin ini: proses gergaji, bor, deburring, pengerjaan di luar, serta pengerjaan ulang komponen yang tidak pas. Bengkel yang biasanya membeli komponen pipa jadi dari luar sering kali mendapati bahwa faktor terakhir inilah yang menjadi penentu.

Kendala Umum dan Cara Mengatasinya

Faktor Penentu Harga

Unit siap stok ditawarkan dengan harga USD 5,000 FOB Qingdao; biaya pengiriman, bea cukai, dan opsi tambahan dikutip secara terpisah.

Posisi dalam Jajaran PCL Tube Laser

Dari Permintaan hingga Produksi

1. Daftar pipa dan sampel. Kirimkan ukuran pipa, jenis material, dan beberapa gambar teknik komponen; kami akan memastikan MAK100 dapat mengerjakannya.
2. Konfigurasi dan tata letak. Kami menentukan ukuran chuck, panjang bed, sumber laser, dan sistem pemuatan, serta mengirimkan gambar tata letak yang mencakup ruang lantai, sambungan listrik, dan pasokan udara.
3. Perakitan dan pengujian. Mesin dirakit dan diuji sebelum dikirim; waktu pengiriman (lead time) dikonfirmasikan dalam penawaran harga.
4. Persiapan lokasi. Lantai yang rata, sambungan listrik, udara bertekanan untuk chuck dan gas bantu, serta sistem pembuangan asap harus siap sebelum mesin tiba.
5. Pemasangan dan pelatihan. Pemasangan dan pelatihan operator sudah termasuk dalam penawaran mesin; operator akan mempelajari pemrograman, nesting, pemeriksaan harian, dan penyesuaian parameter.
6. Dukungan purnajual. Garansi 24 bulan untuk seluruh mesin, komponen habis pakai tidak termasuk.

Sebelum Anda Memesan

• Diameter pipa terbesar dan ketebalan dinding yang akan dipotong (MAK100 mendukung hingga Ø100 mm).
• Panjang material: 3 m atau 6 m.
• Volume produksi harian dan cara bongkar muat komponen.
• Siapa yang akan memprogram komponen tersebut dan format CAD apa yang digunakan.

Pemeliharaan

Keselamatan dalam Mengoperasikan Laser Pipa

Terdapat dua potensi bahaya yang khas dalam pemotongan pipa. Pipa berputar, seringkali dengan panjang beberapa meter di luar bodi mesin, sehingga area di sepanjang bed harus dijaga tetap steril saat chuck berputar. Selain itu, sinar laser akan menembus sisi seberang pipa saat proses pemotongan selesai, sehingga zona pemotongan harus tetap tertutup atau terlindungi. Pastikan interlock pada pintu dan tirai cahaya (light curtains) berfungsi dengan baik, kenakan kacamata keselamatan laser yang sesuai dengan panjang gelombang laser di area pemotongan yang terbuka, serta sambungkan sistem pembuangan udara sebelum memotong pipa yang dilapisi atau galvanis.

Keunggulan dan Keterbatasan

FAQ MAK100

Berapa harga mesin MAK100?

Unit siap stok dibanderol USD 5,000 FOB Qingdao. Biaya pengiriman ke pelabuhan Anda akan dikutip secara terpisah.

Ukuran pipa apa saja yang bisa dipotong?

Pipa berukuran Ø10 hingga 100 mm, dengan panjang 3 m atau 6 m.

Apakah daya 1.5 kW sudah cukup?

Untuk dinding tipis dan sedang pada pipa kecil, ya, sudah cukup. Untuk dinding tebal, pilihlah model LT120S.

Apakah bisa memotong pipa kotak dan persegi panjang?

Kirimkan profil dan ukurannya kepada kami; kami akan mengonfirmasi apakah sesuai dengan chuck dan menguji sampel potongannya.

Berapa lama waktu yang dibutuhkan untuk belajar?

Operator yang sudah menguasai CAD biasanya dapat mempelajari software nesting dengan cepat; pelatihan sudah termasuk dalam proses instalasi.

Bisakah Anda memotong sampel pada pipa saya?

Bisa. Kirimkan gambar kerja, ukuran pipa, dan materialnya.

Berapa biaya operasionalnya?

Biaya utamanya adalah listrik, gas bantu (assist gas), dan komponen habis pakai (consumables) seperti kaca pelindung (protective window) dan nosel. Kami akan memberikan daftar komponen habis pakai tersebut bersama penawaran harga agar Anda bisa menghitung biaya per komponen.

Bandingkan semua mesin potong laser pipa secara berdampingan di panduan pemilihan kami.
