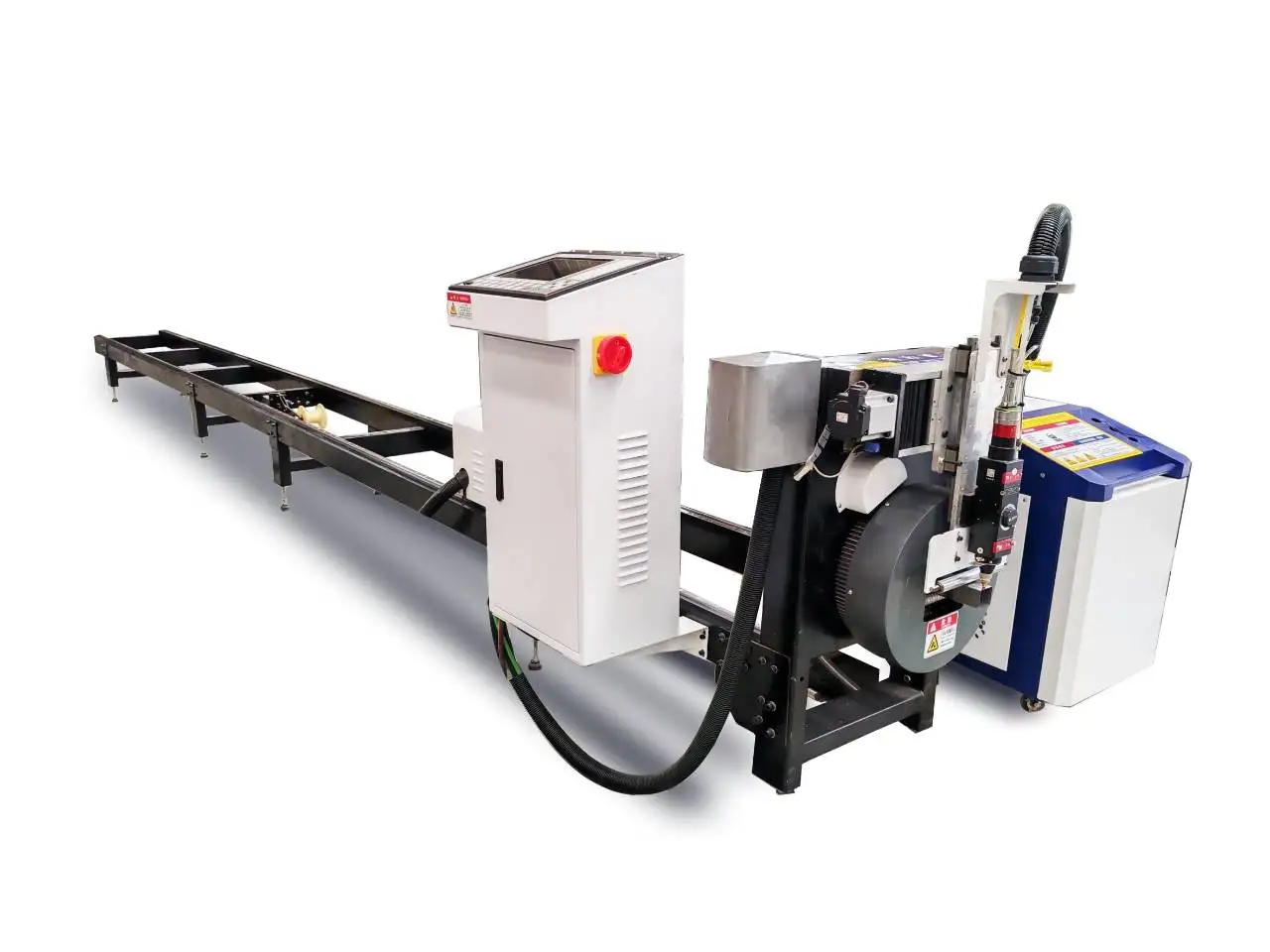

MAK100: Genel Bakış
MAK100, Ø10 ila 100 mm çapındaki küçük borular için 1.5 kW kaynak gücüne sahip kompakt bir fiber boru lazer kesim makinesidir. Günümüzde küçük boruları manuel olarak kesen, delen, çapak alan veya bu parçaları dışarıdan tedarik eden ve büyük bir yatırım yapmadan bu işi kendi bünyesine taşımak isteyen atölyeler için ideal bir makinedir.
Çalışırken MAK100
Küçük boru profillerinde döndürme ve kesme işlemi.
Teknik Özellikler
| Lazer gücü | 1500 W fiber |
|---|---|
| Boru çapı | Ø10–100 mm |
| Ayna maks. hızı | 150 r/min |
| İşleme boyu | 3000 mm veya 6000 mm |
| Fiyat | USD 5,000 FOB Qingdao (stoktaki makineler) |
| Sertifikasyon | CE, ISO 9001 |
| Garanti | Tüm makine için 24 ay (sarf malzemeleri hariç) |
Tek Bağlamanın Yerini Aldığı İşlemler
Örneğin bir sandalye ayağı veya raf dikmesi gibi tipik bir küçük boru parçası; testere, matkap veya zımba, ağız açma aleti ve çapak alma istasyonundan geçer. Her adım ayrı bir set-up, ölçüm ve taşıma gerektirir. MAK100'de operatör 3 m veya 6 m'lik bir boru yükler, program parçaları bu boru üzerine dizer (nesting yapar) ve makine uç kesimlerini, delikleri, slotları ve kertikleri tek bağlamada gerçekleştirir. Geometri bir testere dayamasından değil doğrudan dosyadan geldiği için parçalar her seferinde aynı çıkar.
İnce Etli Malzemeler: Hız ve Sıkma
Küçük boru işlerinin çoğu ince etlidir: mobilya, raf sistemleri, fitness ekipmanları ve teşhir sistemleri. Burada önemli olan güç değil, hız ve malzemenin taşınmasıdır. 1.5 kW'lık bir kaynak gücü, ince etli malzemeleri temiz bir kenar kalitesiyle hızlıca keser; 150 r/min ayna hızı ise rotasyon için beklemek yerine kafanın sürekli hareket etmesini sağlar.
İnce borular ayrıca kolayca ezilebilir. Sıkma basıncı kalın borulara göre ayarlanırsa çeneler iz bırakır veya yuvarlak boruyu ovalleştirerek deliklerin yanlış konumda çıkmasına neden olur. Ayna basıncını keseceğiniz et kalınlığına göre ayarlayın ve yeni bir partinin ilk parçasını sıkma izleri açısından kontrol edin.
Yalnızca Fiyatı Değil, Toplam Maliyeti Hesabedin
Küçük bir boru lazeri için satın alma fiyatı, karar sürecinin en küçük kısmıdır. İşletme maliyetini (elektrik, gaz, koruyucu camlar ve memeler), bakımı, boru ebatları değiştiğinde kaybedilen zamanı ve fire ile artık malzemelerde kaybedilen maliyeti ekleyin. Ardından makinenin ortadan kaldırdığı işlemleri hesaba katın: testereyle kesme, delme, çapak alma, dışarıda fason iş yaptırma ve uymayan parçaların yeniden işlenmesi. Küçük boru parçalarını dışarıdan satın alan atölyeler genellikle son kalemin kararda belirleyici olduğunu görür.
Sık Karşılaşılan Sorunlar ve Çözümleri
| Sorun | Olası neden | Ne yapılmalı |
|---|---|---|
| Sıkma izleri veya oval boru | İnce etli boru için ayna basıncının çok yüksek olması | Basıncı düşürün; çene durumunu kontrol edin |
| Karşı duvarın iç kısmında çapak oluşumu | Lazer ışınının kesimi tamamlayıp karşı duvara çarpması | Delme anında odak ve gücü ayarlayın; programdaki cüruf koruma ayarını kullanın |
| Parça ucunda çapak kalması | Hız veya gaz basıncının et kalınlığına uygun olmaması | İlgili et kalınlığı için malzeme kütüphanesi değerlerini kullanın ve memeyi kontrol edin |
| Boru boyunca deliklerin hafifçe kaçık olması | Borunun düz olmaması veya merkezlenmemiş olması | Kesimden önce kenar bulma (edge-finding) çalıştırın; aşırı eğri hammaddeleri kullanmayın |
| Parçaların düşüp çizilmesi | Boşaltma tarafında destek bulunmaması | Bitmiş parçalar için bir toplama tepsisi veya destek ekleyin |
Fiyatı Ne Belirler?
| Kalem | Opsiyonlar | Fiyat ve kullanım üzerindeki etkisi |
|---|---|---|
| Boy | 3 m veya 6 m | 6 m'lik tabla tam boy hammaddeleri alır ve parça başına daha az malzeme firesi verir |
| Yazılım | Nesting ve 3D içe aktarım (import) | Yeni parçaların ne kadar hızlı programlanacağını belirler |
| Stok makinesi veya özel üretim | USD 5,000 değerindeki standart konfigürasyon | Standart konfigürasyondaki değişiklikler ayrıca fiyatlandırılır |
Stoktaki makineler FOB Qingdao teslimi olarak USD 5,000 fiyatla sunulmaktadır; nakliye, gümrük vergileri ve opsiyonlar ayrıca tekliflendirilir.
PCL Boru Lazer Serisinde Nerede Yer Alır?
| Model | Boru ebadı | Güç | En uygun kullanım alanı |
|---|---|---|---|
| MAK100 (bu makine) | Ø10–100 mm | 1.5 kW | Giriş seviyesi model, küçük borular |
| LT120S | Ø120 / □120 mm | 1.5–3 kW | Yandan bağlanır, 10 mm'ye kadar kalın etli borular |
| LT240 | Ø20–240 mm | 1.5–6 kW | Yuvarlak, kare, dikdörtgen, oval |
| LT240S | Ø/□20–240 mm | 1.5–6 kW | Yandan bağlanır, çift ayna, 200 kg borular |
| LT360 | Ø20–360 mm | 1.5–6 kW | Büyük çaplar, 6 m veya 9 m hammadde |
Tekliften Üretime Süreç
- Boru listesi ve numuneler. Boru ebatlarını, malzemeleri ve birkaç parça resmini gönderin; MAK100'ün bunları karşıladığını onaylayalım.
- Konfigürasyon ve yerleşim. Ayna ebadını, tabla boyunu, kaynak ünitesini ve yükleme sistemini netleştirip; zemin alanı, elektrik ve hava bağlantılarını gösteren bir yerleşim şeması gönderelim.
- Üretim ve test. Makine sevkıyattan önce monte edilir ve test edilir; teslim süresi teklifte belirtilir.
- Saha hazırlığı. Gelmeden önce düzgün bir zemin, elektrik bağlantısı, aynalar ve kesme gazı için basınçlı hava ve duman emiş sistemi hazır edilmelidir.
- Kurulum ve eğitim. Kurulum ve operatör eğitimi makine teklifine dahildir; operatörler programlama, nesting, günlük kontroller ve parametre ayarlarını öğrenir.
- Destek. Sarf malzemeleri hariç tüm makine için 24 ay garanti.
Sipariş Vermeden Önce
- Kestiğiniz en büyük boru çapı ve et kalınlığı (MAK100, Ø100 mm'ye kadar alır).
- Hammadde boyu: 3 m veya 6 m.
- Günlük üretim hacmi ve parçaların nasıl boşaltılacağı.
- Parçaları kimin programlayacağı ve hangi CAD formatında gelecekleri.
Bakım
| Ne zaman | Ne yapılmalı |
|---|---|
| Günlük | Koruyucu camı ve memeyi temizleyin; ayna çenelerini cürufa karşı kontrol edin; cüruf tepsisini boşaltın. |
| Haftalık | Ayna ve kızaklar üzerindeki tozları temizleyin; hava filtresindeki suyu tahliye edin. |
| Periyodik | Kızakları ve kramer dişlileri yağlayın; soğutucu (chiller) suyunu değiştirin; aşınmış çeneleri ve memeleri yenileyin. |
Boru Lazer Kesimde Güvenlik
Boru kesimine özgü iki temel tehlike vardır. Boru döner ve genellikle koruma kabininin dışında kalan metrelerce uzunlukta bir kısmı hareket eder, bu nedenle aynalar dönerken tabla boyunca olan alan boş tutulmalıdır. Ayrıca kesim tamamlandığında lazer ışını borunun karşı tarafına geçer, bu nedenle kesim bölgesinin kapalı veya korumalı kalması gerekir. Kapı emniyet kilitlerinin ve ışık bariyerlerinin çalışır durumda olmasını sağlayın, kesim alanının açık olduğu yerlerde lazer dalga boyuna uygun koruyucu gözlük kullanın ve kaplamalı ya da galvanizli boru keserken mutlaka tahliye sistemini bağlayın.
Güçlü Yönler ve Sınırlar
Güçlü Yönler
- Boru lazer kesime geçişin en düşük maliyetli yolu
- Küçük borularda testere, delme ve kertme işlemlerinin yerini alır
- 6 m hammadde alabilir
Bilinmesi Gereken Sınırlar
- Ø100 mm ve 1.5 kW ile sınırlıdır
- Kalın etli borular için LT120S daha uygundur
- Yalnızca manuel yükleme
MAK100 Sıkça Sorulan Sorular
MAK100 ne kadara mal olur?
Stoktaki makineler FOB Qingdao teslimi olarak USD 5,000'dir. Limanınıza nakliye ayrıca tekliflendirilir.
Hangi boru ebatlarını kesebilir?
3 m veya 6 m boylarında, Ø10 ila 100 mm arası borular.
1.5 kW yeterli mi?
Küçük borulardaki ince ve orta et kalınlıkları için evet. Kalın etli borular için LT120S modelini seçin.
Kare ve dikdörtgen boru kesebilir mi?
Profil ve ebat bilgilerini gönderin; aynaya uyup uymadığını onaylayıp numune kesimi yapalım.
Öğrenmek ne kadar sürer?
CAD bilen operatörler genelde yerleşim (nesting) yazılımını hızla kavrar; eğitim kurulum sürecine dahildir.
Borularımla numune kesebilir misiniz?
Evet. Bir teknik resim, boru ebadı ve malzeme gönderin.
İşletme maliyeti nedir?
Temel olarak elektrik, kesme gazı ve koruyucu cam ile meme gibi sarf malzemelerinden oluşur. Parça başı maliyeti hesaplayabilmeniz için teklifle birlikte sarf malzemesi listesini de sunuyoruz.
