LT120S: Přehled

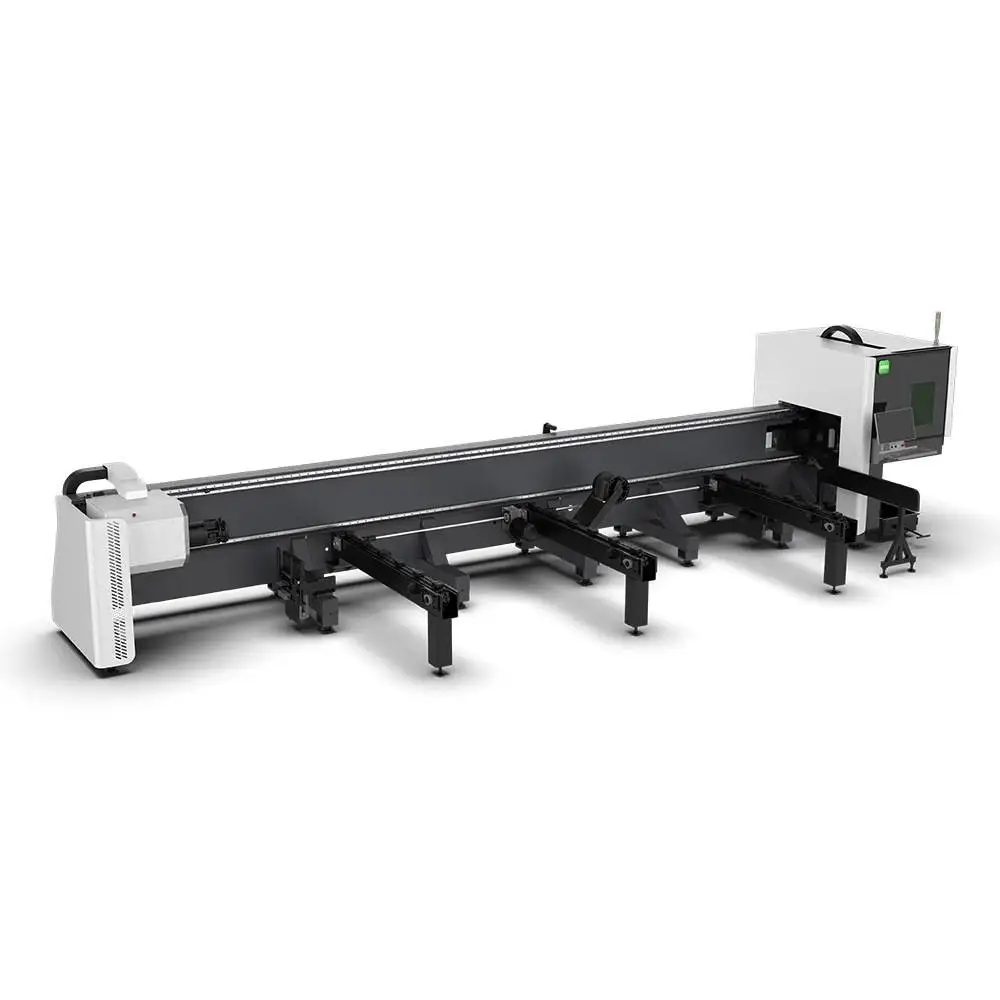

LT120S je bočně uložený laserový řezací stroj na trubky pro menší profily s tlustou stěnou: až do průměru Ø120 mm pro kruhové nebo 120 × 120 mm pro čtvercové profily, uhlíková ocel do tloušťky stěny 10 mm, jednotlivé trubky do 180 kg. Lože je otočené na stranu, takže vysokozdvižný vozík může zakládat těžké trubky přímo do sklíčidel.
Technické specifikace
| Max. rozměr trubky | Kruhové Ø120 mm, čtvercové 120 × 120 mm |
|---|---|
| Tloušťka stěny | Uhlíková ocel do 10 mm |
| Laserový zdroj | 1.5–3 kW fiber |
| Přesnost polohování | ±0.03 mm |
| Max. hmotnost jedné trubky | 180 kg |
| Upínání | Pneumatická plnozdvižná duální sklíčidla |
| Uspořádání lože | Bočně uložení |
| Certifikace | CE, ISO 9001 |
| Záruka | 24 měsíců na celý stroj (mimo spotřební díly) |
Tlustá stěna mění priority
U tenkých nerezových trubek se laserový řezací stroj posuzuje podle rychlosti a plynulého zakládání. U tlustostěnné uhlíkové oceli jsou na prvním místě jiné vlastnosti: jak silně dokážou sklíčidla upnout materiál, jak tuhá je konstrukce a jak bezpečně lze manipulovat s těžkou trubkou. Šestimetrová trubka s 10mm stěnou je na svůj průměr těžká. Pokud při otáčení v čelistech proklouzne, je přesnost ta tam a trubka může stroj poškodit.
Stroj LT120S to řeší plnozdvižnými pneumatickými sklíčidly dimenzovanými pro 180kg trubky a bočně uloženým ložem. Boční nakládání znamená, že vysokozdvižný vozík položí trubku přímo do středu sklíčidel, namísto jejího zdlouhavého a riskantnějšího prostrkávání z boku u těžkého materiálu.
Proč záleží na padajícím strusce
Silné stěny vytvářejí více roztaveného kovu. Na běžném loži padá jeho část na vedení a hřebeny pod řeznou zónou. U bočně uloženého stroje LT120S padá struska rovnou na zem, takže vodicí dráhy zůstávají čisté. To je klíčové pro dlouhodobou přesnost: nečistoty na vodicí dráze nebo hřebenu způsobují jejich opotřebení, což se později projeví v nepřesnostech vyřezaných otvorů.
Výkon laseru pro tlusté stěny
Stěny trubek se řezají mnohem nižší rychlostí než plochý plech stejné tloušťky, protože řezací hlava pracuje na zakřiveném, rotujícím povrchu a roztavený kov musí z trubky odtékat. Obecné pravidlo pro trubkové lasery:
| Výkon zdroje | Uhlíková ocel | Nerezová ocel | Typická odvětví |
|---|---|---|---|
| 1.5–2 kW | cca 6 mm | cca 4 mm | Nábytkářství, fitness zařízení, tenkostěnné trubky |
| 3–4 kW | cca 12 mm | cca 8 mm | Ocelové konstrukce, stavební stroje, lešení |
| 6–8 kW | cca 20 mm | cca 12 mm | Tlakové potrubí, těžké strojírenství |
Dimenzujte zdroj pro svou nejtlustší stěnu s určitou rezervou, obvykle 20–30 %, pokud plánujete také úkosové řezání nebo v budoucnu počítáte s těžšími trubkami. Rozhodující je tabulka udávaná výrobcem zdroje a zkušební řez na vaší trubce.
Pro LT120S to znamená: s cílovou tloušťkou stěny 10 mm z uhlíkové oceli sáhněte po horní hranici jeho rozsahu 1.5–3 kW.
Časté problémy a jak je řešit
| Problém | Obvyklá příčina | Co dělat |
|---|---|---|
| Trubka prokluzuje při otáčení | Upínací síla je příliš malá na hmotnost trubky | Zvyšte tlak ve sklíčidle; zkontrolujte čelisti a přívod vzduchu |
| Pomalý nebo neúspěšný zážeh na 8–10mm stěnách | Parametry propalování jsou nastaveny pro tenkou stěnu | Použijte postupné propalování z materiálové knihovny; vyčistěte trysku |
| Silná struska na spodní straně | Příliš vysoká rychlost nebo nízký tlak plynu na danou stěnu | Snižte rychlost, zkontrolujte tlak kyslíku a velikost trysky |
| Rozstřik na protější stěně | Paprsek projde řezem a zasáhne protilehlou stěnu | Upravte parametry průrazu; naplánujte pořadí řezů |
| Otvory se během směny posouvají | Nečistoty na vedení či hřebenech, nebo pokles tlaku vzduchu | Vyčistěte vedení; zkontrolujte kompresor a sušičku vzduchu |
Co rozhoduje o ceně
| Položka | Možnosti | Vliv na cenu a použití |
|---|---|---|
| Výkon laseru | 1.5–3 kW | Vyšší výkon řezá tlusté stěny rychleji a s čistší hranou |
| Sklíčidla | Pneumatická plnozdvižná duální sklíčidla | Standard u LT120S; dimenzovaná pro 180kg trubky |
| Nakládání | Ruční boční nakládání nebo nakládací zásobník | Zásobníky se vyplatí při řezání mnoha těžkých trubek za směnu |
| Software | Nesting (skládání), 3D import | Určuje čas potřebný pro programování nových dílů |
Stroj LT120S naceníme na vyžádání; pošlete nám seznam vašich trubek a my připravíme cenovou nabídku na míru.
Zařazení v nabídce trubkových laserů PCL
| Model | Rozměr trubky | Výkon | Nejlepší pro |
|---|---|---|---|
| MAK100 | Ø10–100 mm | 1.5 kW | Vstupní model, malé trubky |
| LT120S (tento stroj) | Ø120 / □120 mm | 1.5–3 kW | Boční uložení, tlusté stěny do 10 mm |
| LT240 | Ø20–240 mm | 1.5–6 kW | Kruhové, čtvercové, obdélníkové, oválné |
| LT240S | Ø/□20–240 mm | 1.5–6 kW | Boční uložení, duální sklíčidla, 200kg trubky |
| LT360 | Ø20–360 mm | 1.5–6 kW | Velké průměry, 6m nebo 9m tyče |
Od poptávky k výrobě
- Seznam trubek a vzorky. Pošlete rozměry trubek, tloušťky stěn, nejtěžší trubku a výkresy dílů.
- Konfigurace a uspořádání. Určíme velikost sklíčidla, délku lože, zdroj a podávání a zašleme výkres uspořádání s prostorovými nároky, přípojkami elektřiny a vzduchu.
- Výroba a testování. Stroj je před odesláním sestaven a otestován; dodací lhůta je potvrzena v cenové nabídce.
- Příprava pracoviště. Rovná podlaha, přípojka elektřiny, stlačený vzduch pro sklíčidla a řezný plyn a připravené odsávání par před příjezdem.
- Instalace a zaškolení. Instalace a zaškolení obsluhy jsou naceněny spolu se strojem; operátoři se naučí programování, nesting, každodenní kontroly a úpravu parametrů.
- Podpora. 24měsíční záruka na celý stroj, s výjimkou spotřebního materiálu.
Než si objednáte
- Nejtěžší trubka (délka × hmotnost), kterou budete nakládat.
- Nejsilnější stěna a materiál.
- Způsob nakládání trubek do stroje: vysokozdvižný vozík, jeřáb, regál.
- Elektrická přípojka a stlačený vzduch dostupné v místě umístění stroje.
Údržba
| Kdy | Co |
|---|---|
| Denně | Vyčistěte ochranné sklíčko a trysku; odstraňte strusku pod oblastí řezu; zkontrolujte čelisti. |
| Týdně | Vyčistěte vedení a hřebeny; vypusťte vzduchový filtr a zkontrolujte tlak vzduchu ve sklíčidle. |
| Pravidelně | Namažte vedení a hřebeny; zkontrolujte opotřebení čelistí; vyměňte vodu v chladiči. |
Bezpečnost při práci s trubkovým laserem
Při řezání trubek se setkáváte se dvěma specifickými riziky. Trubka rotuje, přičemž často její velká část vyčnívá mimo kryt, proto je nutné udržovat prostor kolem lože volný, když se sklíčidla otáčejí. Paprsek navíc po proříznutí opouští protější stranu trubky, takže oblast řezu musí zůstat uzavřená nebo stíněná. Udržujte blokování dveří a světelné závěry v provozuschopném stavu, používejte laserové ochranné brýle dimenzované pro vlnovou délku laseru v místu otevřeného řezu a před řezáním potažených nebo pozinkovaných trubek zapněte odsávání.
Výhody a omezení
Výhody
- Navrženo pro silné stěny u malých trubek
- Boční nakládání vysokozdvižným vozíkem
- Struska padá mimo vedení a hřebeny
- Kompaktní půdorys
Omezení, o kterých je dobré vědět
- Omezeno na 120 mm
- Výkon končí na 3 kW
- Větší trubky vyžadují model LT240S
Často kladené otázky k LT120S
Jak velkou trubku dokáže LT120S řezat?
Kulaté trubky do Ø120 mm a čtvercové trubky do 120 × 120 mm.
Jak tlusté mohou být stěny?
Stěny z uhlíkové oceli do 10 mm.
Jak těžká může být trubka?
Až 180 kg pro jednu trubku.
Proč boční montáž?
Nakládání vysokozdvižným vozíkem ve středu sklíčidla, čistší vedení díky padání strusky na podlahu a menší půdorys.
Jaký výkon laseru mám zvolit?
1,5 kW až 3 kW. Pro převážně 8–10mm stěny zvolte vyšší výkon.
Můžete nařezat vzorky?
Ano. Pošlete výkres, rozměr trubky a materiál.
Porovnejte všechny stroje na řezání trubek laserem vedle sebe v našem průvodci výběrem.
Pošlete nám rozměry trubek a tloušťku stěny. Připravíme vám nabídku na LT120S včetně ukázkového řezu na vaší trubce.
