LT240: Přehled

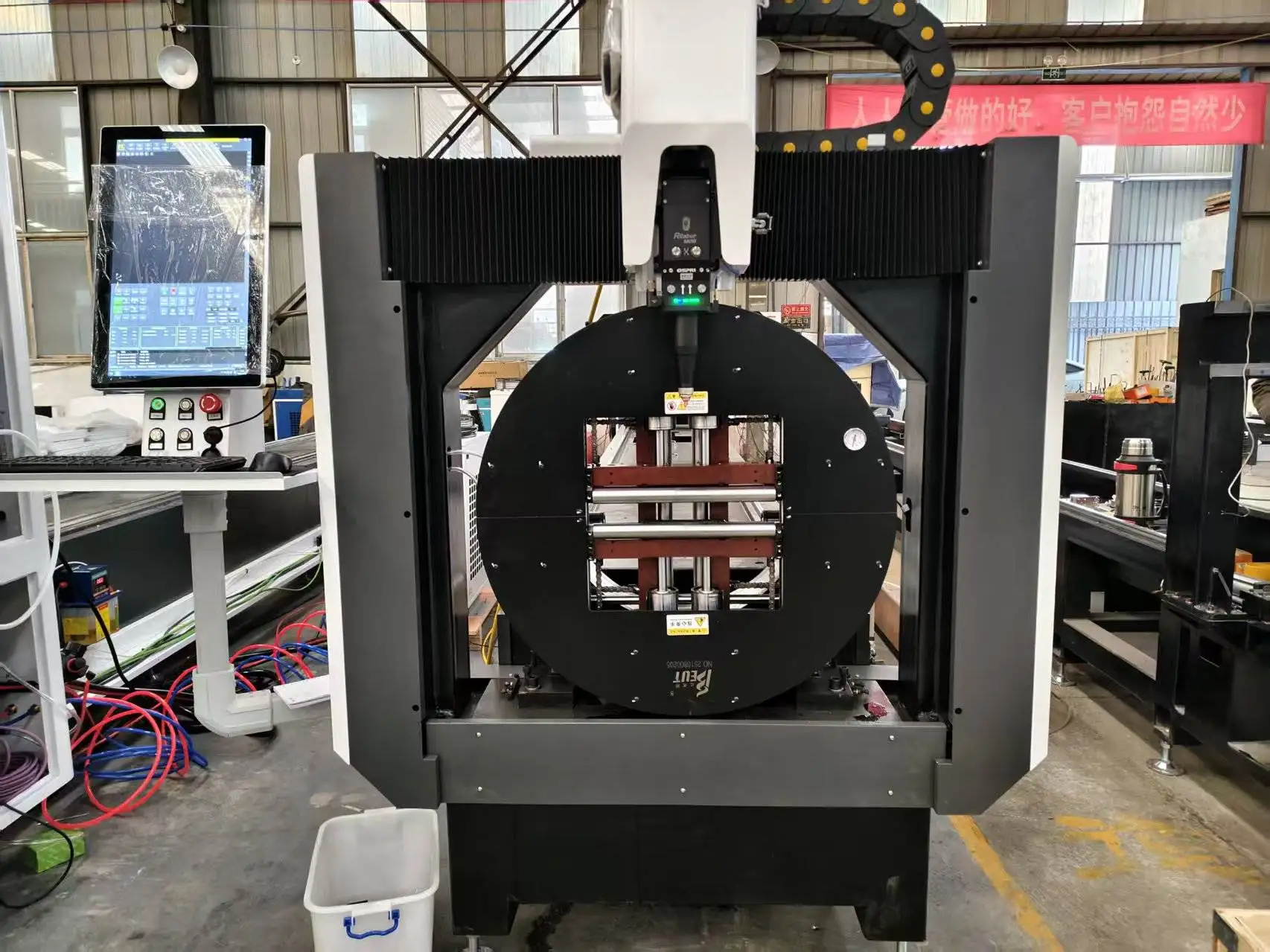

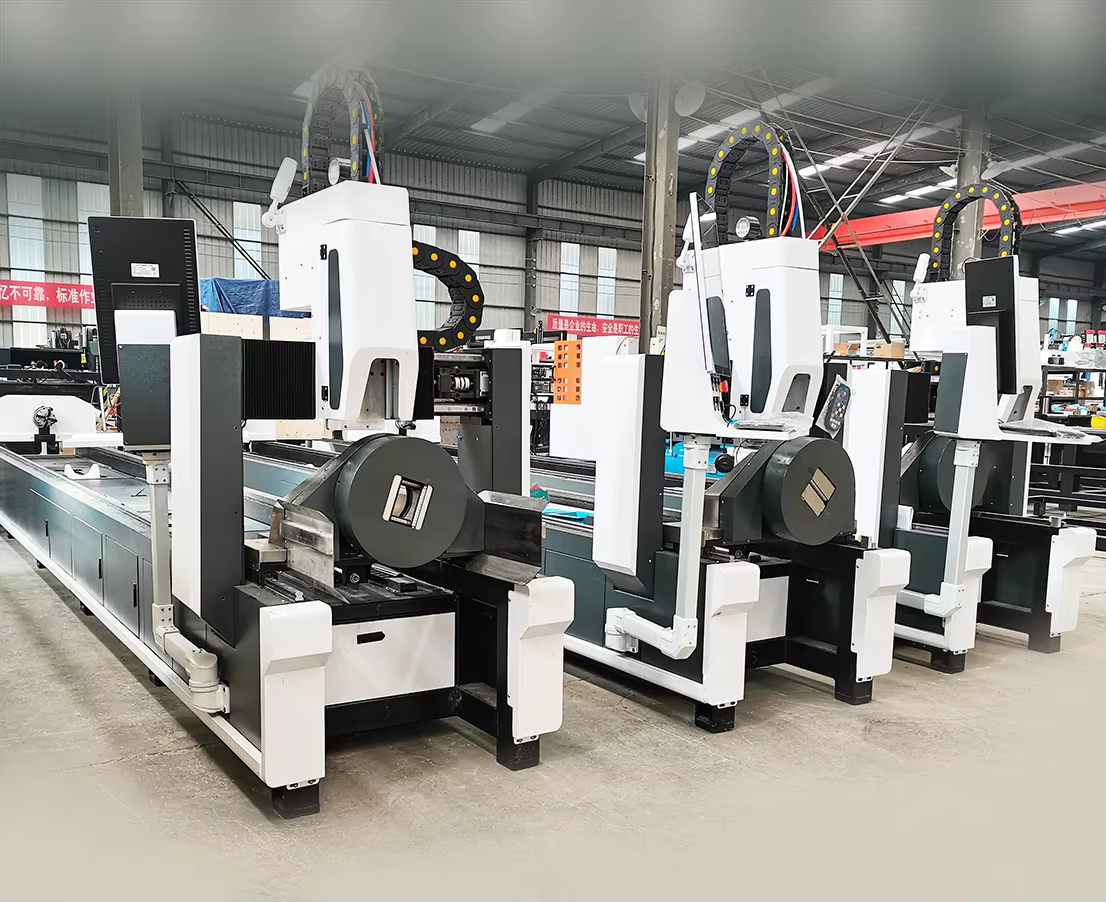

LT240 je náš univerzální trubkový laser pro kruhové, čtvercové, obdélníkové a oválné profily od Ø20 do 240 mm, s výkonem zdrojů od 1.5 kW do 6 kW. Plnozdvihová pneumatická sklíčidla každou trubku automaticky vystředí, takže přechod na jiný průměr vyžaduje jen minimální seřízení.
Technické specifikace
| Průměr trubky | 20–240 mm |
|---|---|
| Profily | Kruhové, čtvercové, obdélníkové, oválné |
| Laserový zdroj | 1500–6000 W fiber |
| Přesnost polohování | ±0.03 mm |

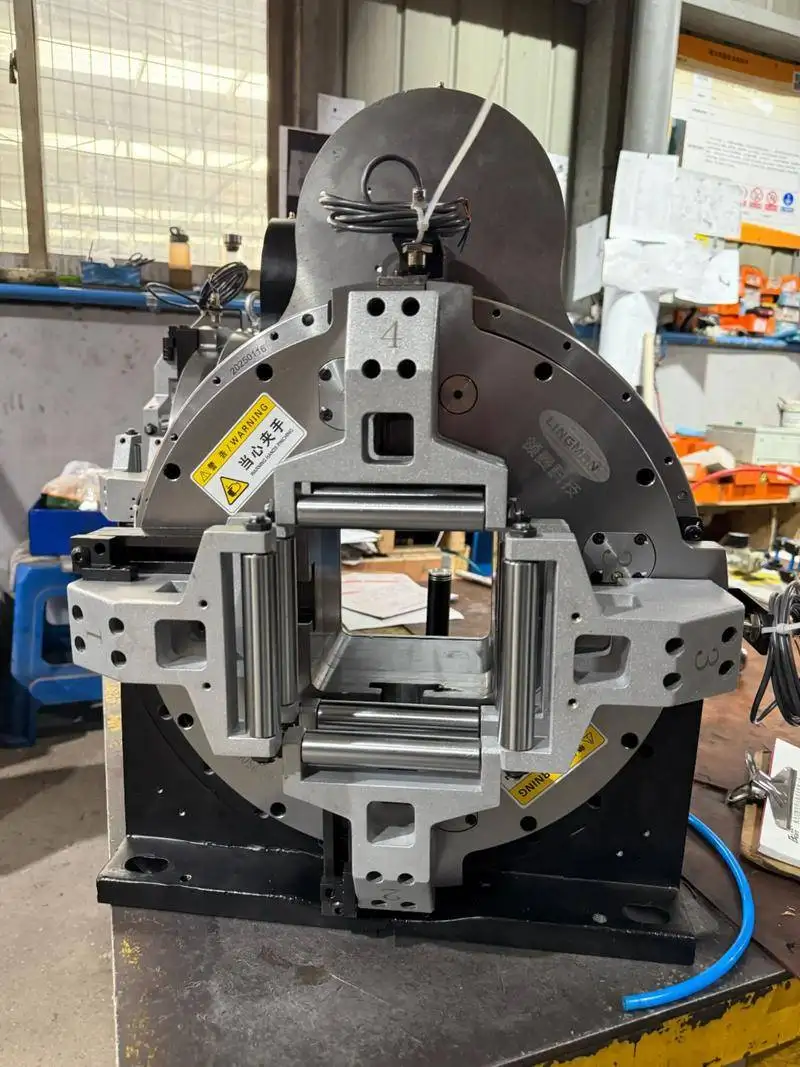

| Sklíčidla | Plnozdvihová pneumatická, samostředicí |
| Materiály | Uhlíková ocel, nerezová ocel, hliník |
| Software | Software pro řezání trubek s nestingem |
| Certifikace | CE, ISO 9001 |
| Záruka | 24 měsíců na celý stroj (kromě spotřebního materiálu) |
Tři věci, které rozhodují o stabilitě
Dva trubkové lasery se stejným datovým listem se mohou po roce chovat velmi odlišně. Stabilita vychází ze tří částí: laserového zdroje, který musí dodávat stabilní výkon hodinu za hodinou; lineárních vedení, jejichž valivá tělíska nesou pohybující se osy s minimálním třením a udržují je v přímém směru; a servo pohonů, které mění příkazy řídicího systému na rychlost a polohu řezací hlavy a sklíčidel. Zeptejte se v cenové nabídce na značku každého z těchto komponentů a porovnávejte nabídky podle nich.
Řezání čtvercových a obdélníkových trubek
Kruhová trubka je jednoduchý případ: povrch prochází pod hlavou v konstantní vzdálenosti. U čtvercových a obdélníkových profilů musí hlava kopírovat rohy, zatímco se trubka otáčí. Pokud se rychlost a výkon nepřizpůsobí, rohy se spálí nebo zůstanou s otřepem. Kvalitní software pro řezání trubek zpomaluje a upravuje výkon v rozích a kompenzuje poloměr rohu, který se u jednotlivých dodavatelů liší. Otestujte zkušební díly z trubek vašeho vlastního dodavatele, nejen z předváděcího materiálu.
Hledání hran a reálné trubky
Surová trubka není nikdy dokonale rovná, čtvercová nebo centrovaná. Detekce hran toto řeší: před řezem hlava trubku proměří, aby zjistila její skutečnou polohu a zkroucení, a program se upraví. Ověřte si, zda software ve vaší nabídce tuto funkci obsahuje. U dlouhých trubek s otvory po celé délce tento krok rozhoduje o tom, zda bude poslední otvor přesně tam, kde říká výkres.
Nesting a výtěžnost materiálu
Software skládá díly těsně za sebou po délce tyče. Tam, kde dva díly sdílejí rovný řez, poslouží jeden řez oběma dílům (společný řez), což šetří čas a materiál. Zbývající odpad představuje koncový zbytek (tzv. zbytek materiálu), který drží sklíčidla na konci. Pokud jsou vaše trubky drahé, porovnejte délku koncového zbytku mezi nabídkami; dvousklíčidlový LT240S je zkonstruován tak, aby tento zbytek udržel co nejkratší.
Nejprve si sepište své požadavky na trubky
| Položka | Co sledovat | Častá chyba |
|---|---|---|
| Průměr | Nejmenší a největší dnes a co očekáváte za tři roky | Pohled pouze na dnešní zakázky |
| Stěna | Nejsilnější stěna pro každý materiál | Použití průměrné stěny namísto maximální |
| Materiály | Podíl uhlíkové oceli, nerezové oceli, hliníku, mosazi | Zapomínání na to, že reflexní kovy vyžadují pozornost |
| Funkce | Rovné řezy, otvory, sedlové výřezy, úkosy | Podcenění prací se sedlovými výřezy a úkosy |
| Charakteristika dávek | Několik velikostí ve velkých dávkách, nebo mnoho velikostí v malých dávkách | Volba nakládání bez ohledu na velikost dávek |
| Tolerance | Požadavky na délku, úhel a hrany v číslech | Zápis „dobrá přesnost“ namísto konkrétní hodnoty |
Jakmile máte tento seznam, můžete vyřadit každý stroj, který nesplňuje byť jen jeden řádek, a porovnání zbytku nabídek bude mnohem snazší.
Ruční nebo automatické nakládání
Automatické svazkové nakládání se vyplatí, když stroj denně řezá mnoho trubek stejné velikosti nebo jede ve dvousměnném provozu. Při velkém množství rozměrů v malých dávkách se rozměr trubky mění tak často, že obsluha zakládající ručně je flexibilnější a poloautomatický zásobník obvykle postačuje. Rozhodujte se podle počtu trubek za den a změn rozměrů za směnu, nikoliv podle toho, jak byl vybaven předváděcí stroj.
Časté problémy a jejich řešení
| Problém | Obvyklá příčina | Co dělat |
|---|---|---|
| Spálené nebo otřepené rohy na čtvercové trubce | Rychlost a výkon nejsou v rozích přizpůsobeny | Použijte nastavení rohů; zadejte skutečný poloměr rohu vaší trubky |
| Otvory mimo pozici na dlouhé trubce | Průhyb nebo zkroucení trubky nejsou kompenzovány | Spusťte detekci hran; vyřaďte materiál mimo toleranci rovinnosti |
| Rozstřik uvnitř trubky | Paprsek prochází skrz a naráží na protější stěnu | Upravte parametry propichu a pořadí řezání |
| Svar prochází otvorem | Orientace trubky není nastavena vůči svaru | Před řezáním nastavte orientaci svaru tam, kde to díl umožňuje |
| Kvalita hrany se podél trubky mění | Sledování výšky je rušeno nečistotami nebo poškozenou tryskou | Vyčistěte a zkalibrujte senzor; vyměňte trysku |
Co rozhoduje o ceně
| Položka | Možnosti | Vliv na cenu a použití |
|---|---|---|
| Výkon laseru | 1.5–6 kW | Vyšší výkon pro silné stěny a propustnost u středních stěn |
| Délka lože | Standardní délka tyče nebo delší | Delší materiál znamená méně nakládání a menší koncový zbytek na díl |
| Nakládání | Ruční, poloautomatické nebo svazkové | Volte podle objemu a frekvence změny rozměrů trubek |
| Software | Nesting, 3D import, společný řez | Rychlost programování a výtěžnost materiálu |
Stroj LT240 je cenově kalkulován na poptávku.
Zařazení v nabídce trubkových laserů PCL
| Model | Velikost trubky | Výkon | Nejlepší pro |
|---|---|---|---|
| MAK100 | Ø10–100 mm | 1.5 kW | Vstupní model, malé trubky |
| LT120S | Ø120 / □120 mm | 1.5–3 kW | Boční uchycení, silné stěny do 10 mm |
| LT240 (tento stroj) | Ø20–240 mm | 1.5–6 kW | Kruhové, čtvercové, obdélníkové, oválné |
| LT240S | Ø/□20–240 mm | 1.5–6 kW | Boční uchycení, duální sklíčidla, trubky do 200 kg |
| LT360 | Ø20–360 mm | 1.5–6 kW | Velké průměry, materiál 6 m nebo 9 m |
Od poptávky k výrobě
- Seznam trubek a vzorky. Pošlete nám vaše hlavní rozměry trubek, materiály, denní objem a výkresy dílů.
- Konfigurace a uspořádání. Určíme velikost sklíčidel, délku lože, zdroj a nakládání a zašleme výkres rozvržení s potřebným prostorem, napájením a přívodem vzduchu.
- Výroba a testování. Stroj je před odesláním sestaven a otestován; dodací lhůta je potvrzena v cenové nabídce.
- Příprava pracoviště. Rovná podlaha, přípojka elektřiny, stlačený vzduch pro sklíčidla a řezný plyn a připravené odsávání par před příjezdem stroje.
- Instalace a školení. Instalace a školení obsluhy jsou součástí cenové nabídky stroje; obsluha se naučí programování, nesting, každodenní kontroly a úpravy parametrů.
- Podpora. Záruka 24 měsíců na celý stroj, kromě spotřebního materiálu.
Než objednáte
- Rozměry trubek, které tvoří většinu vašeho objemu, a ten největší rozměr.
- Profily: kruhové, čtvercové, obdélníkové, oválné nebo jiné.
- Dodavatel trubek a poloměr rohu u čtvercových trubek.
- Denní objem a velikosti dávek, které určují způsob nakládání.
- Kdo bude díly programovat, a formát CAD dat.
Údržba
| Kdy | Co |
|---|---|
| Denně | Vyčistěte ochranné sklíčko a trysku; zkontrolujte čelisti sklíčidla; vyprázdněte nádobu na strusku. |
| Týdně | Odstraňte prach ze sklíčidel a vedení; vypusťte vzduchový filtr; zkontrolujte snímač výšky. |
| Pravidelně | Namažte vedení a hřebeny; zkontrolujte vzduchová těsnění sklíčidla; vyměňte vodu v chladiči. |
Bezpečnost u trubkového laseru
Při řezání trubek existují dvě specifická rizika. Trubka rotuje a její část často přesahuje o několik metrů mimo kryt stroje, takže prostor podél lože musí zůstat během otáčení sklíčidel volný. Paprsek navíc po proříznutí vychází na opačné straně trubky, takže oblast řezu musí zůstat uzavřená nebo stíněná. Udržujte blokování dveří a světelné závěsy v řádném stavu, noste laserové ochranné brýle dimenzované pro vlnovou délku laseru, pokud je oblast řezu otevřená, a před řezáním potažených nebo pozinkovaných trubek zapněte odsávání.
Silné stránky a omezení
Silné stránky
- Čtyři typy profilů na jednom stroji
- Samostředicí sklíčidla pro rychlou změnu rozměrů
- Široký rozsah výkonu až do 6 kW
Omezení, o kterých je dobré vědět
- Koncové vkládání pro těžké trubky je pomalejší než boční vkládání (LT240S)
- Větší zbytky materiálu než u konstrukce s dvěma sklíčidly
- Pro průměry nad 240 mm viz LT360
Časté dotazy k LT240
Jaké rozměry trubek LT240 řže?
Ø20 až 240 mm v kruhových, čtvercových, obdélníkových a oválných profilech.
Jaký výkon bych měl zvolit?
1,5 kW až 6 kW. Nižší výkon ekonomicky pokryje tenké stěny; vyšší výkon je určen pro tlusté stěny a vysokou produktivitu.
Jak se řeší prohnuté nebo zkroucené trubky?
Pomocí vyhledávání okrajů: trubka se před řezem osonduje a program se koriguje podle její skutečné polohy a zkroucení. Pokud se váš materiál hodně liší, pošlete nám několik vzorků vašich trubek na test.
LT240 nebo LT240S?
Stejný rozsah rozměrů. Model LT240S přidává boční vkládání pro těžké trubky a dvojitá sklíčidla pro kratší zbytky materiálu.
Řeže to rohy čtvercových trubek čistě?
Ano, s nastavením rohů a po zadání skutečného poloměru rohu vaší trubky; zkontrolujte vzorky z trubek od vašeho dodavatele.
Můžete nařezat vzorky?
Ano. Pošlete výkres, rozměr trubky a materiál.
Vyplatí se automatické nakládání?
Pro vysoký denní počet trubek stejného rozměru nebo dvousměnný provoz obvykle ano. Pro mnoho rozměrů v malých sériích je flexibilnější ruční nebo poloautomatické nakládání.
Porovnejte všechny stroje na řezání trubek laserem vedle sebe v našem průvodci výběrem.
Pošlete nám rozměry vašich trubek a roční objem. Doporučíme vám vhodný výkon a pošleme cenovou nabídku na LT240.
