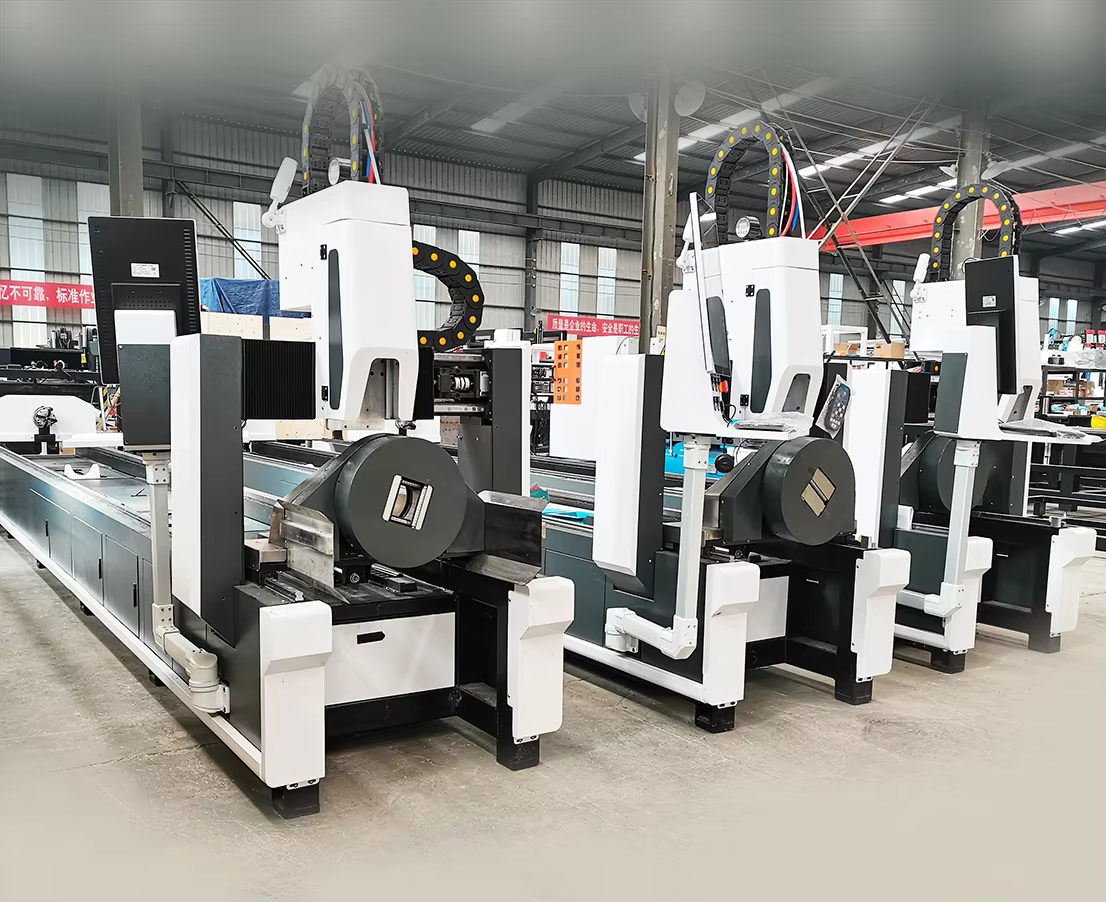

LT240: Visão geral
O LT240 é o nosso laser de tubos de uso geral para tubos redondos, quadrados, retangulares e ovais de Ø20 a 240 mm, com potências de 1,5 kW a 6 kW. Os mandris pneumáticos de curso total centralizam cada tubo automaticamente, de modo que a troca de tamanho de tubo exige pouca regulagem.
Especificações técnicas
| Diâmetro do tubo | 20–240 mm |
|---|---|
| Perfis | Redondo, quadrado, retangular, oval |
| Fonte de laser | Fibra de 1500–6000 W |
| Precisão de posicionamento | ±0,03 mm |

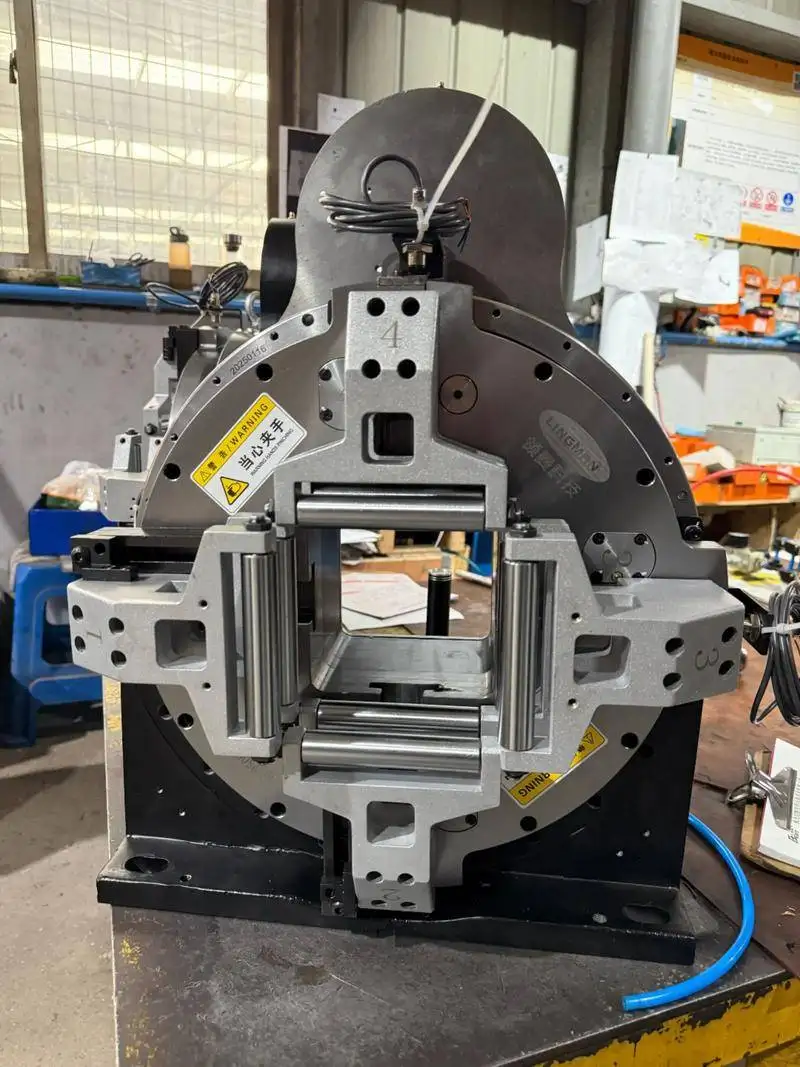

| Mandris | Pneumáticos de curso total, autocentrantes |
| Materiais | Aço carbono, aço inox, alumínio |
| Software | Software de corte de tubos com nesting |
| Certificação | CE, ISO 9001 |
| Garantia | 24 meses na máquina inteira (consumíveis excluídos) |
Três fatores que definem a estabilidade
Duas máquinas de corte a laser de tubos com a mesma ficha técnica podem se comportar de maneiras muito diferentes após um ano. A estabilidade vem de três partes: a fonte de laser, que deve entregar a mesma potência hora após hora; as guias lineares, cujos elementos rolantes suportam os eixos em movimento com pouco atrito e os mantêm retos; e os servoacionamentos, que transformam os comandos do comando numérico na velocidade e posição do cabeçote e dos mandris. Peça a marca de cada um na cotação e compare as propostas com base nesses itens.
Corte de tubos quadrados e retangulares
O tubo redondo é o caso mais fácil: a superfície passa sob o cabeçote a uma distância constante. Nos tubos quadrados e retangulares, o cabeçote precisa acompanhar os cantos enquanto o tubo gira. Se a velocidade e a potência não se adaptarem, os cantos queimam ou ficam com rebarba. Um bom software de tubos reduz a velocidade e ajusta a potência nos cantos, além de compensar o raio de curvatura do canto, que varia entre os fornecedores de tubos. Teste peças de amostra do tubo do seu próprio fornecedor, e não apenas de um tubo de demonstração.
Busca de bordas e tubos reais
O tubo em estoque nunca é perfeitamente reto, quadrado ou centralizado. A busca de bordas lida com isso: antes do corte, o cabeçote tateia o tubo para encontrar sua posição real e torção, e o programa é corrigido. Confirme se o software da sua cotação inclui esse recurso. Em tubos longos com furos ao longo do comprimento, essa etapa define se o último furo ficará onde o desenho técnico determina.
Nesting e aproveitamento de material
O software posiciona as peças ponta a ponta ao longo do comprimento da barra. Onde duas peças compartilham um corte reto, um único corte serve para ambas (corte de linha comum), o que poupa tempo e material. A perda restante é a sobra da ponta (tailing), o pedaço que os mandris seguram no final. Se os seus tubos são caros, compare o comprimento da sobra entre as propostas; o modelo de mandril duplo LT240S foi projetado para mantê-la curta.
Anote primeiro os seus requisitos de tubos
| Item | O que observar | Erro comum |
|---|---|---|
| Diâmetro | O menor e o maior atuais, e o esperado para daqui a três anos | Olhar apenas para os pedidos de hoje |
| Parede | A parede mais espessa por material | Usar a parede média em vez da máxima |
| Materiais | Proporção de aço carbono, inox, alumínio, latão | Esquecer que metais refletivos exigem atenção |
| Recursos | Cortes retos, furos, cortes em sela (saddle), chanfros | Subestimar o trabalho de chanfro e corte em sela |
| Padrão de lotes | Poucos tamanhos em grandes lotes, ou muitos tamanhos em lotes pequenos | Escolher o sistema de carga sem analisar o tamanho do lote |
| Tolerâncias | Requisitos de comprimento, ângulo e borda em números | Escrever “boa precisão” em vez de um valor |
Com essa lista em mãos, qualquer máquina que fique de fora de um dos requisitos pode ser descartada, e a comparação do restante se torna muito mais rápida.
Carga manual ou automática
O carregador automático de feixes (bundle loader) vale o investimento quando a máquina corta muitos tubos do mesmo tamanho todos os dias ou opera em dois turnos. Com muitos tamanhos em lotes pequenos, o tamanho do tubo muda com tanta frequência que um operador carregando manualmente ganha em flexibilidade, e uma calha semiautomática costuma ser suficiente. Decida com base na quantidade de tubos por dia e nas trocas de tamanho por turno, e não em como a máquina de demonstração estava equipada.
Problemas comuns e como resolvê-los
| Problema | Causa usual | O que fazer |
|---|---|---|
| Cantos queimados ou com rebarba no tubo quadrado | Velocidade e potência não adaptadas nos cantos | Use as configurações de cantos; insira o raio de canto real do seu tubo |
| Furos fora de posição ao longo de um tubo longo | Empeno ou torção do tubo não compensados | Execute a busca de bordas; rejeite o estoque fora da tolerância de retilineidade |
| Respingos dentro do tubo | O feixe laser sai e atinge a parede oposta | Ajuste os parâmetros de estouro de furo (break-through) e a ordem de corte |
| A costura de solda passa por cima de um furo | Orientação do tubo não definida em relação à costura | Oriente a costura antes de cortar, onde a peça permitir |
| A qualidade do corte varia ao longo do tubo | Sensor de altura interferido por sujeira ou bico danificado | Limpe e calibre o sensor; substitua o bico |
O que define o preço
| Item | Opcionais | Efeito no preço e no uso |
|---|---|---|
| Potência do laser | 1,5–6 kW | Maior potência para paredes espessas e produtividade em paredes médias |
| Comprimento do leito | Comprimento padrão de estoque ou maior | Material mais longo significa menos cargas e menos sobra por peça |
| Carga | Manual, semiautomática ou carregador de feixes | Escolha pelo volume e pela frequência de troca de tamanho de tubo |
| Software | Nesting, importação 3D, linha comum | Velocidade de programação e aproveitamento de material |
O LT240 é cotado sob consulta.
Posicionamento na linha de lasers para tubos PCL

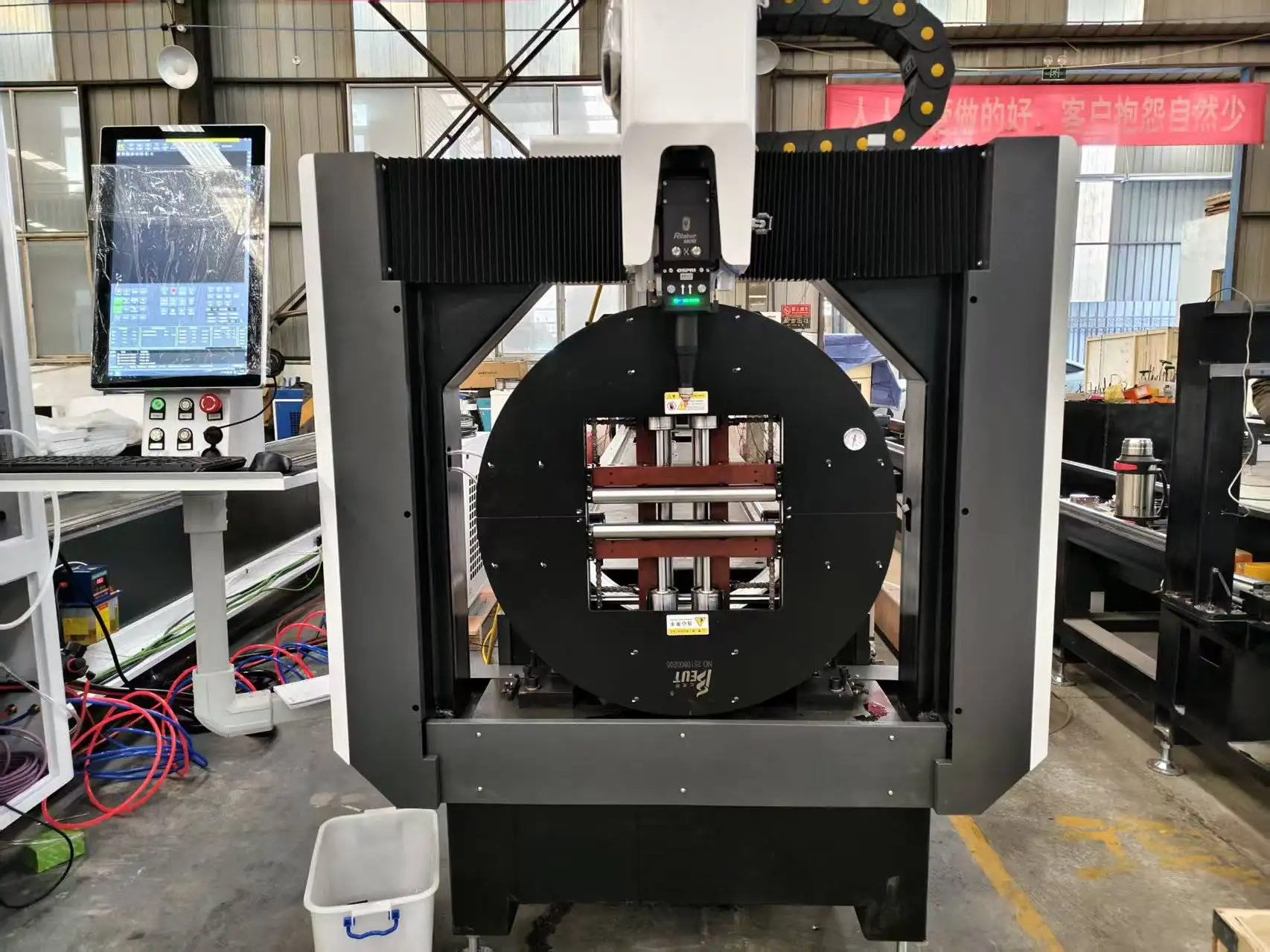

| Modelo | Tamanho do tubo | Potência | Ideal para |
|---|---|---|---|
| MAK100 | Ø10–100 mm | 1,5 kW | Modelo de entrada, tubos pequenos |
| LT120S | Ø120 / □120 mm | 1,5–3 kW | Montagem lateral, paredes pesadas até 10 mm |
| LT240 (esta máquina) | Ø20–240 mm | 1,5–6 kW | Redondo, quadrado, retangular, oval |
| LT240S | Ø/□20–240 mm | 1,5–6 kW | Montagem lateral, mandris duplos, tubos de 200 kg |
| LT360 | Ø20–360 mm | 1,5–6 kW | Grandes diâmetros, barras de 6 m ou 9 m |
Da consulta à produção
- Lista de tubos e amostras. Envie os principais tamanhos de tubos, materiais, volume diário e desenhos das peças.
- Configuração e layout. Definimos o tamanho do mandril, comprimento do leito, fonte e sistema de carga, e enviamos um desenho de layout com o espaço em piso necessário, conexões de energia e ar comprimido.
- Fabricação e testes. A máquina é montada e testada antes do embarque; o prazo de entrega é confirmado na cotação.
- Preparação do local. Piso nivelado, ponto de energia, ar comprimido para os mandris e gás de assistência, além de sistema de exaustão de fumos prontos antes da chegada.
- Instalação e treinamento. A instalação e o treinamento dos operadores são cotados junto com a máquina; os operadores aprendem programação, nesting, verificações diárias e ajuste de parâmetros.
- Suporte. Garantia de 24 meses em toda a máquina, exceto consumíveis.
Antes de fazer o seu pedido
- Tamanhos de tubos que compõem a maior parte do seu volume e o maior tamanho utilizado.
- Perfis: redondo, quadrado, retangular, oval ou outros.
- Fornecedor do tubo e raio de canto do tubo quadrado.
- Volume diário e tamanhos de lotes, que determinam o método de carga.
- Quem fará a programação das peças e o formato do arquivo CAD.
Manutenção
| Quando | O quê |
|---|---|
| Diariamente | Limpe a lente de proteção e o bocal; verifique as castanhas do mandril; esvazie a bandeja de borra. |
| Semanalmente | Remova a poeira dos mandris e guias; purgue o filtro de ar; verifique o sensor de altura. |
| Periodicamente | Lubrifique as guias e cremalheiras; verifique as vedações pneumáticas do mandril; troque a água do chiller. |
Segurança ao Operar um Laser para Tubos
Dois riscos são específicos do corte de tubos. O tubo gira, muitas vezes com vários metros dele para fora do gabinete, portanto a área ao longo da mesa deve ser mantida livre enquanto os mandris giram. E o feixe laser atravessa o lado oposto do tubo quando realiza o corte, então a zona de corte precisa permanecer fechada ou blindada. Mantenham os intertravamentos das portas e as cortinas de luz funcionando, usem óculos de proteção contra laser adequados para o comprimento de onda do laser onde a área de corte estiver aberta e conectem a exaustão antes de cortar tubos revestidos ou galvanizados.
Pontos Fortes e Limitações
Pontos fortes
- Quatro tipos de perfis em uma única máquina
- Mandris autocentrantes para trocas rápidas de bitola
- Ampla faixa de potência de até 6 kW
Limitações importantes
- O carregamento frontal para tubos pesados é mais lento do que o carregamento lateral (LT240S)
- Sobras de ponteira maiores do que em um projeto de mandril duplo
- Acima de 240 mm, conheça o modelo LT360
FAQ do LT240
Quais tamanhos de tubos o LT240 corta?
De Ø20 a 240 mm, em perfis redondos, quadrados, retangulares e ovalados.
Qual potência devo escolher?
De 1,5 kW a 6 kW. Potências menores atendem paredes finas de forma econômica; potências maiores são indicadas para paredes espessas e alto volume de produção.
Como são tratados os tubos empenados ou torcidos?
Com o rastreamento de borda: o tubo é apalpado antes do corte e o programa é corrigido conforme sua posição real e torção. Envie alguns dos seus tubos para um teste caso seu material varie muito.
LT240 ou LT240S?
Mesma faixa de tamanho. O LT240S adiciona carregamento lateral para tubos pesados e mandris duplos para sobras menores.
Ele corta cantos de tubos quadrados com precisão?
Sim, com as configurações de canto e o raio real de canto do seu tubo inseridos no software; verifique amostras do tubo do seu fornecedor.
É possível cortar amostras?
Sim. Envie o desenho, o tamanho do tubo e o material.
O carregamento automático vale a pena?
Para grandes volumes diários de tubos com a mesma bitola ou operação em dois turnos, geralmente sim. Para muitas bitolas em pequenos lotes, o carregamento manual ou semiautomático é mais flexível.
Compare todas as máquinas de corte a laser de tubo lado a lado no nosso guia de seleção.
Envie as medidas dos seus tubos e o volume anual. Recomendamos a potência ideal e enviamos o orçamento do LT240.
