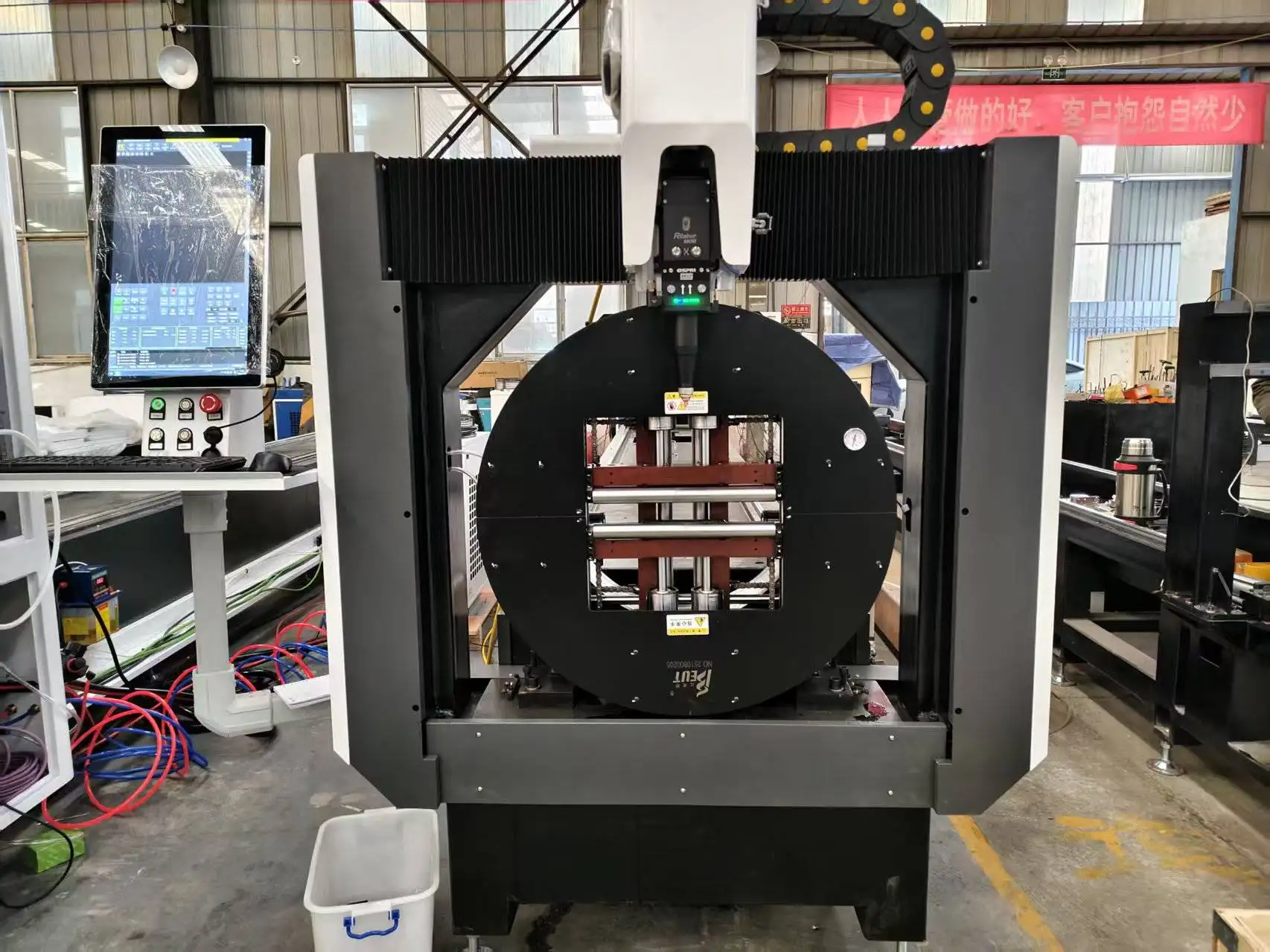

LT240: Tổng quan
LT240 là dòng máy cắt ống laser đa năng chuyên dụng cho ống tròn, vuông, chữ nhật và elip với đường kính từ Ø20 đến 240 mm, trang bị nguồn cắt từ 1.5 kW đến 6 kW. Hệ thống mâm cặp khí nén hành trình đầy đủ giúp tự động định tâm từng cây ống, nhờ đó việc thay đổi kích thước ống diễn ra nhanh chóng, ít tốn thời gian căn chỉnh.
Thông số kỹ thuật
| Đường kính ống | 20–240 mm |
|---|---|
| Quy cách ống | Tròn, vuông, chữ nhật, elip |
| Nguồn laser | Laser fiber 1500–6000 W |
| Độ chính xác định vị | ±0.03 mm |

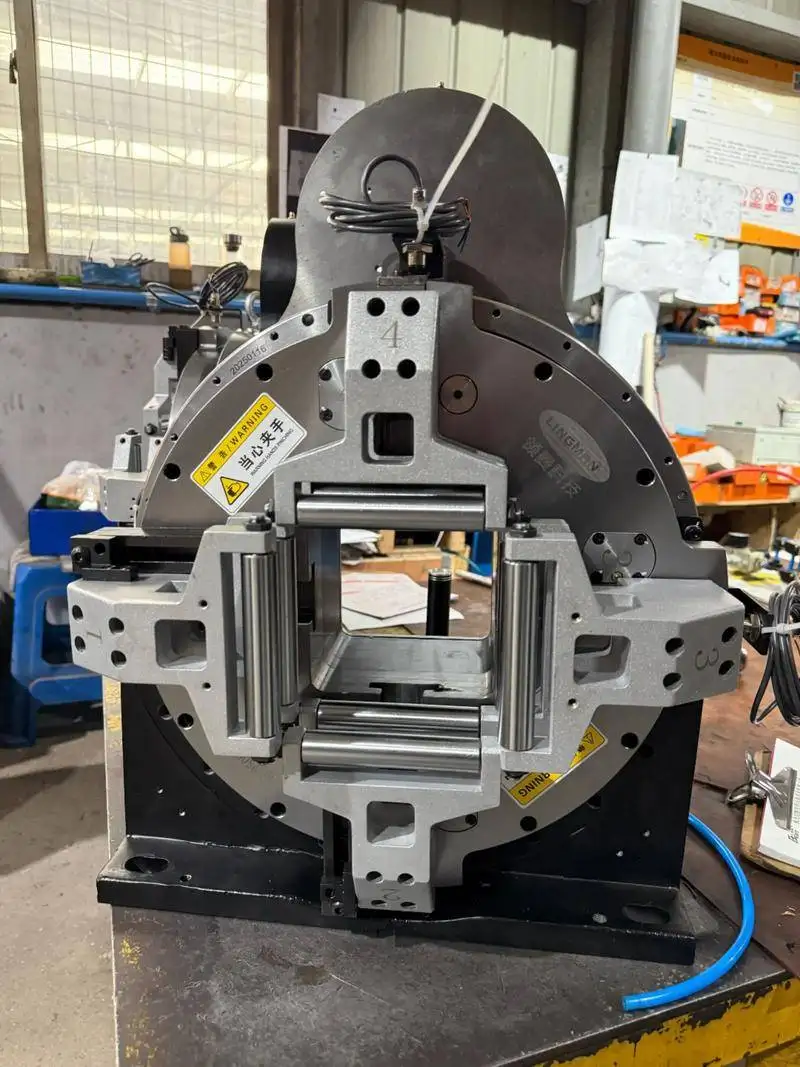

| Mâm cặp | Khí nén hành trình đầy đủ, tự động định tâm |
| Vật liệu gia công | Thép carbon, inox, nhôm |
| Phần mềm | Phần mềm cắt ống tích hợp sắp xếp phôi (nesting) |
| Chứng nhận | CE, ISO 9001 |
| Bảo hành | 24 tháng cho toàn bộ máy (trừ vật tư tiêu hao) |
Ba yếu tố quyết định độ ổn định
Hai dòng máy cắt ống có cùng bảng thông số kỹ thuật đôi khi lại vận hành rất khác nhau sau một năm sử dụng. Độ ổn định đến từ ba bộ phận chính: nguồn laser phải đảm bảo công suất ổn định qua từng giờ hoạt động; thanh trượt hướng dẫn với các con lăn chịu lực giúp các trục chuyển động mượt mà, ít ma sát và giữ độ thẳng tuyệt đối; cùng với bộ điều khiển servo giúp chuyển đổi lệnh từ bộ điều khiển thành tốc độ và vị trí chính xác của đầu cắt và mâm cặp. Hãy yêu cầu báo giá ghi rõ thương hiệu của từng bộ phận này để dễ dàng so sánh giữa các nhà cung cấp.
Cắt ống vuông và ống chữ nhật
Đối với ống tròn, quá trình gia công khá đơn giản vì bề mặt luôn chuyển động qua đầu cắt ở khoảng cách không đổi. Tuy nhiên, với ống vuông và chữ nhật, đầu cắt phải liên tục bám theo các góc cua trong khi ống đang quay. Nếu tốc độ và công suất không được điều chỉnh kịp thời, các góc cắt dễ bị cháy hoặc để lại bavia. Phần mềm cắt ống chất lượng tốt sẽ tự động giảm tốc độ, điều chỉnh công suất tại các góc và bù trừ bán kính góc lượn tùy theo nhà cung cấp ống. Hãy kiểm tra bằng mẫu thực tế cắt từ ống của chính nhà cung cấp của bạn chứ không chỉ dựa vào ống mẫu biểu diễn.
Tính năng dò tìm tâm biên và thực tế ống nguyên liệu
Ống nguyên liệu thực tế không bao giờ thẳng, vuông góc hay đồng tâm hoàn hảo. Tính năng dò tìm tâm biên ra đời để giải quyết vấn đề này: trước khi cắt, đầu cắt sẽ chạm dò bề mặt ống để xác định vị trí thực tế cũng như độ xoắn, từ đó chương trình sẽ tự động bù trừ. Hãy đảm bảo rằng phần mềm trong báo giá của bạn đã bao gồm tính năng này. Đối với các cây ống dài có nhiều lỗ gia công dọc thân, bước này quyết định việc lỗ cuối cùng có khớp chính xác với bản vẽ hay không.
Sắp xếp phôi (Nesting) và tỷ lệ tận dụng vật liệu
Phần mềm sẽ sắp xếp các chi tiết nối tiếp nhau dọc theo chiều dài cây ống. Khi hai chi tiết có chung đường cắt thẳng, một đường cắt sẽ dùng chung cho cả hai (cắt chung đường), giúp tiết kiệm thời gian và vật liệu. Phần vật liệu thừa còn lại chính là phần đầu mẩu (tailing) bị kẹp bởi mâm cặp ở cuối hành trình. Nếu ống nguyên liệu của bạn có giá trị cao, hãy so sánh chiều dài phần mẩu thừa này giữa các báo giá; dòng máy hai mâm cặp LT240S được thiết kế tối ưu để giảm thiểu tối đa lượng phế liệu này.
Xác định rõ nhu cầu gia công ống của bạn trước tiên
| Hạng mục | Điểm cần lưu ý | Sai lầm thường gặp |
|---|---|---|
| Đường kính | Kích thước nhỏ nhất và lớn nhất hiện tại, cũng như dự kiến trong 3 năm tới | Chỉ nhìn vào đơn hàng ở thời điểm hiện tại |
| Độ dày thành ống | Độ dày thành ống lớn nhất theo từng loại vật liệu | Dùng độ dày trung bình thay vì độ dày tối đa |
| Vật liệu | Tỷ lệ thép carbon, inox, nhôm, đồng thau | Quên rằng các kim loại phản xạ cao cần chú ý đặc biệt |
| Đặc điểm gia công | Cắt thẳng, đột lỗ, cắt rãnh yên ngựa (saddle), vát mép | Đánh giá thấp khối lượng công việc cắt yên ngựa và vát mép |
| Quy mô lô hàng | Số lượng quy cách ít nhưng lô hàng lớn, hoặc nhiều quy cách nhưng lô hàng nhỏ | Chọn phương án cấp phôi mà không xem xét quy mô lô hàng thực tế |
| Dung sai | Yêu cầu cụ thể bằng con số cho chiều dài, góc cắt và mép cắt | Ghi chung chung “độ chính xác cao” thay vì đưa ra giá trị cụ thể |
Khi đã có danh sách này, mọi dòng máy không đáp ứng đủ tiêu chí có thể bị loại bỏ, giúp việc so sánh các lựa chọn còn lại trở nên nhanh chóng hơn.
Cấp phôi thủ công hay tự động
Hệ thống cấp phôi bó tự động phát huy hiệu quả kinh tế rõ rệt khi máy cắt số lượng lớn ống cùng kích thước mỗi ngày hoặc chạy liên tục 2 ca. Ngược lại, nếu gia công nhiều quy cách với số lượng lô nhỏ, kích thước ống thay đổi liên tục thì việc công nhân cấp phôi thủ công sẽ linh hoạt hơn, và một giá đỡ bán tự động thường là đủ dùng. Hãy quyết định dựa trên sản lượng ống mỗi ngày và tần suất thay đổi kích thước trong ca làm việc, thay vì dựa vào cấu hình của máy demo tại showroom.
Các lỗi thường gặp và cách khắc phục
| Sự cố | Nguyên nhân thông thường | Cách xử lý |
|---|---|---|
| Góc ống vuông bị cháy hoặc có bavia | Tốc độ và công suất không được điều chỉnh phù hợp tại góc cua | Sử dụng chế độ cài đặt góc; nhập bán kính góc thực tế của ống |
| Lỗ gia công bị lệch vị trí dọc theo ống dài | Ống bị cong hoặc xoắn chưa được bù trừ độ lệch | Chạy tính năng dò tìm tâm biên; loại bỏ các cây ống vượt quá dung sai độ thẳng |
| Bavia xỉ bám bên trong ống | Tia laser xuyên qua và bắn vào thành ống đối diện | Điều chỉnh thông số cắt xuyên thủng và thứ tự đường cắt |
| Đường hàn ống nằm ngay vị trí lỗ cắt | Chưa thiết lập hướng xoay của ống theo vị trí đường hàn | Xoay định hướng đường hàn trước khi cắt đối với các chi tiết cho phép |
| Chất lượng mép cắt không đồng đều dọc theo cây ống | Bộ phận cảm biến chiều cao bị nhiễu do bụi bẩn hoặc béc cắt bị hỏng | Làm sạch và hiệu chuẩn lại cảm biến; thay thế béc cắt mới |
Yếu tố quyết định giá thành máy
| Hạng mục | Tùy chọn | Ảnh hưởng đến giá thành và ứng dụng |
|---|---|---|
| Công suất laser | 1.5–6 kW | Công suất cao hơn cho thành ống dày và tăng tốc độ gia công với thành ống trung bình |
| Chiều dài bàn máy | Chiều dài tiêu chuẩn hoặc dài hơn theo yêu cầu | Phôi dài hơn giúp giảm số lần cấp phôi và giảm phế liệu đầu mẩu mỗi chi tiết |
| Hệ thống cấp phôi | Thủ công, bán tự động hoặc cấp phôi bó tự động | Lựa chọn dựa trên sản lượng và tần suất thay đổi kích thước ống |
| Phần mềm | Sắp xếp phôi (nesting), nhập file 3D, cắt chung đường | Tốc độ lập trình và tỷ lệ tận dụng vật liệu |
Giá máy LT240 sẽ được báo giá chi tiết theo yêu cầu.
Vị trí của LT240 trong dải sản phẩm máy cắt ống laser PCL
| Model | Kích thước ống | Công suất | Ứng dụng tối ưu |
|---|---|---|---|
| MAK100 | Ø10–100 mm | 1.5 kW | Dòng máy phổ thông, ống kích thước nhỏ |
| LT120S | Ø120 / □120 mm | 1.5–3 kW | Mâm cặp gắn bên, chuyên thành dày tới 10 mm |
| LT240 (dòng máy này) | Ø20–240 mm | 1.5–6 kW | Ống tròn, vuông, chữ nhật, elip |
| LT240S | Ø/□20–240 mm | 1.5–6 kW | Mâm cặp gắn bên, hai mâm cặp, tải trọng ống 200 kg |
| LT360 | Ø20–360 mm | 1.5–6 kW | Đường kính lớn, phôi dài 6 m hoặc 9 m |
Từ yêu cầu báo giá đến quá trình sản xuất
- Danh sách quy cách ống và mẫu thử. Gửi cho chúng tôi kích thước ống chính, vật liệu, sản lượng hàng ngày và bản vẽ chi tiết gia công.
- Cấu hình và sơ đồ bố trí. Chúng tôi sẽ chốt kích thước mâm cặp, chiều dài bàn máy, nguồn laser, hệ thống cấp phôi và gửi bản vẽ mặt bằng bao gồm diện tích nhà xưởng, nguồn điện và đường khí nén cần thiết.
- Lắp ráp và kiểm tra. Máy được lắp ráp và chạy kiểm tra kỹ lưỡng trước khi xuất xưởng; thời gian giao hàng cụ thể sẽ được xác nhận trong báo giá.
- Chuẩn bị mặt bằng nhà xưởng. Sàn nhà xưởng phẳng, nguồn điện cấp, hệ thống khí nén cho mâm cặp và khí hỗ trợ cắt, cùng hệ thống hút bụi khói cần được chuẩn bị sẵn sàng trước khi máy đến.
- Lắp đặt và đào tạo vận hành. Công tác lắp đặt và đào tạo kỹ thuật được báo giá trọn gói cùng máy; kỹ thuật viên sẽ được hướng dẫn lập trình, sắp xếp phôi, kiểm tra bảo dưỡng hàng ngày và cách điều chỉnh thông số cắt.
- Dịch vụ hỗ trợ. Bảo hành 24 tháng cho toàn bộ máy, không bao gồm vật tư tiêu hao.
Trước khi đặt hàng
- Kích thước các loại ống chiếm phần lớn sản lượng của bạn, và kích thước lớn nhất cần cắt.
- Quy cách ống: tròn, vuông, chữ nhật, elip hoặc hình dạng khác.
- Nhà cung cấp ống và bán kính góc lượn của ống vuông.
- Sản lượng hàng ngày và quy mô lô hàng để quyết định phương án cấp phôi phù hợp.
- Người chịu trách nhiệm lập trình gia công và định dạng file CAD sử dụng.
Bảo trì bảo dưỡng
| Thời gian | Công việc |
|---|---|
| Hàng ngày | Vệ sinh kính bảo vệ và béc cắt; kiểm tra chấu kẹp; đổ khay xỉ. |
| Hàng tuần | Làm sạch bụi trên mâm cặp và thanh dẫn hướng; xả nước bộ lọc khí; kiểm tra cảm biến chiều cao. |
| Định kỳ | Bôi trơn thanh răng và thanh dẫn hướng; kiểm tra gioăng khí mâm cặp; thay nước làm mát máy chiller. |
An toàn khi vận hành máy cắt laser ống
Có hai mối nguy hiểm đặc trưng khi cắt ống. Ống quay tròn, thường dài tới vài mét nhô ra ngoài vỏ máy, do đó khu vực dọc theo giường máy phải được giữ thông thoáng trong khi mâm cặp quay. Chùm tia laser cũng thoát ra phía bên kia của ống khi cắt đứt, vì vậy vùng cắt phải luôn được bao bọc hoặc che chắn. Hãy đảm bảo các công tắc liên động trên cửa và rèm ánh sáng hoạt động tốt, đeo kính bảo hộ laser phù hợp với bước sóng laser khi khu vực cắt để mở, và kết nối hệ thống hút bụi trước khi cắt ống mạ kẽm hoặc ống phủ lớp bề mặt.
Ưu điểm và Hạn chế
Ưu điểm
- Cắt bốn loại hình dạng biên dạng trên một máy
- Mâm cặp tự định tâm giúp thay đổi kích thước nhanh chóng
- Dải công suất rộng lên đến 6 kW
Hạn chế cần biết
- Nạp liệu đầu ống cho ống nặng chậm hơn so với nạp liệu bên hông (LT240S)
- Phần đầu thừa (tailings) dài hơn so với thiết kế mâm cặp kép
- Đối với ống trên 240 mm, hãy tham khảo dòng LT360
Câu hỏi thường gặp về LT240
Máy LT240 cắt được kích thước ống nào?
Từ Ø20 đến 240 mm, với các loại ống tròn, ống vuông, ống chữ nhật và ống elip.
Tôi nên chọn công suất nào?
Từ 1.5 kW đến 6 kW. Công suất thấp phù hợp để cắt thành mỏng một cách kinh tế; công suất cao dành cho thành dày và tối ưu năng suất.
Xử lý các ống bị cong hoặc xoắn như thế nào?
Bằng tính năng dò tâm cạnh: ống được dò quét trước khi cắt và chương trình sẽ được hiệu chỉnh theo vị trí thực tế và độ xoắn của nó. Hãy gửi một vài mẫu ống của bạn để chạy thử nghiệm nếu phôi vật liệu thay đổi nhiều.
Nên chọn LT240 hay LT240S?
Cùng dải kích thước. Dòng LT240S bổ sung tính năng nạp liệu bên hông cho ống nặng và mâm cặp kép giúp giảm phần đầu thừa ngắn hơn.
Máy có cắt góc ống vuông sạch đẹp không?
Có, với các cài đặt góc và bán kính góc thực tế của ống được nhập vào máy; hãy kiểm tra mẫu từ nhà cung cấp ống của bạn.
Tôi có thể gửi mẫu để cắt thử không?
Có. Vui lòng gửi bản vẽ, kích thước ống và loại vật liệu.
Có nên đầu tư hệ thống nạp phôi tự động không?
Đối với khối lượng ống cắt hàng ngày lớn cùng một kích thước hoặc hoạt động hai ca, câu trả lời thường là có. Đối với nhiều kích thước với số lượng lô nhỏ, nạp phôi thủ công hoặc bán tự động sẽ linh hoạt hơn.
So sánh tất cả các máy cắt laser ống cạnh nhau trong hướng dẫn lựa chọn của chúng tôi.
Hãy gửi kích thước ống và sản lượng hàng năm của bạn. Chúng tôi sẽ tư vấn công suất phù hợp và gửi báo giá cho dòng LT240.
