เครื่องตัดเลเซอร์ LT240

LT240: ภาพรวม

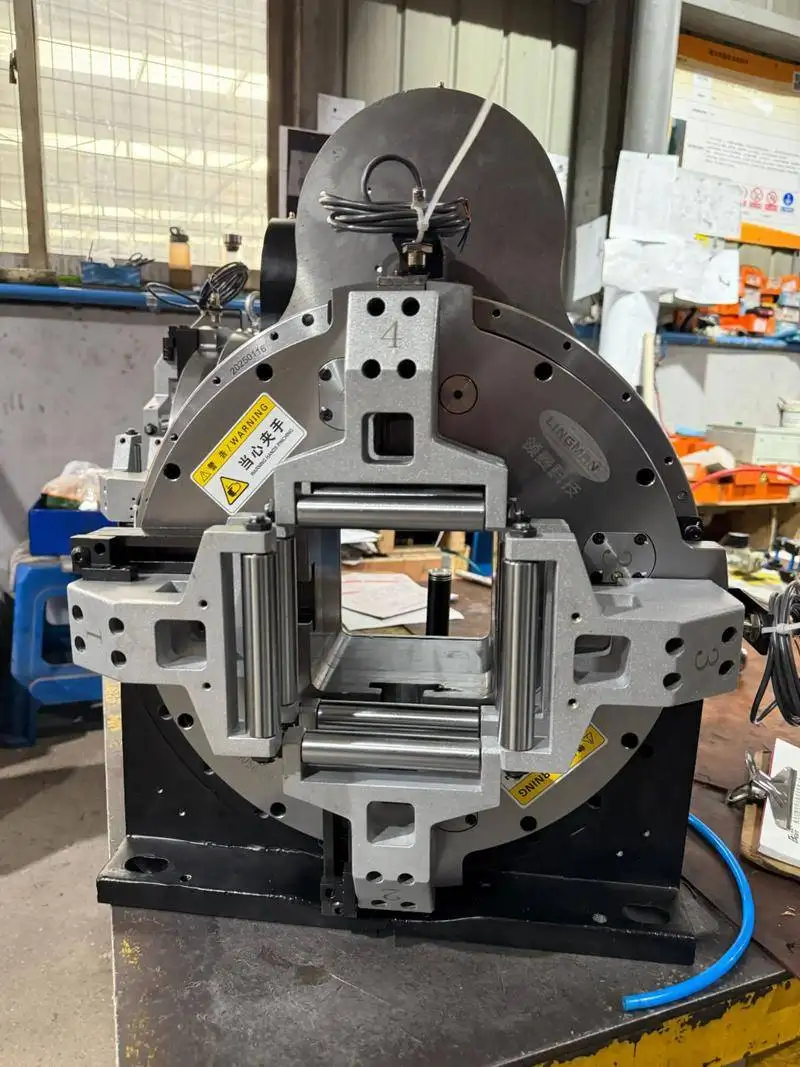

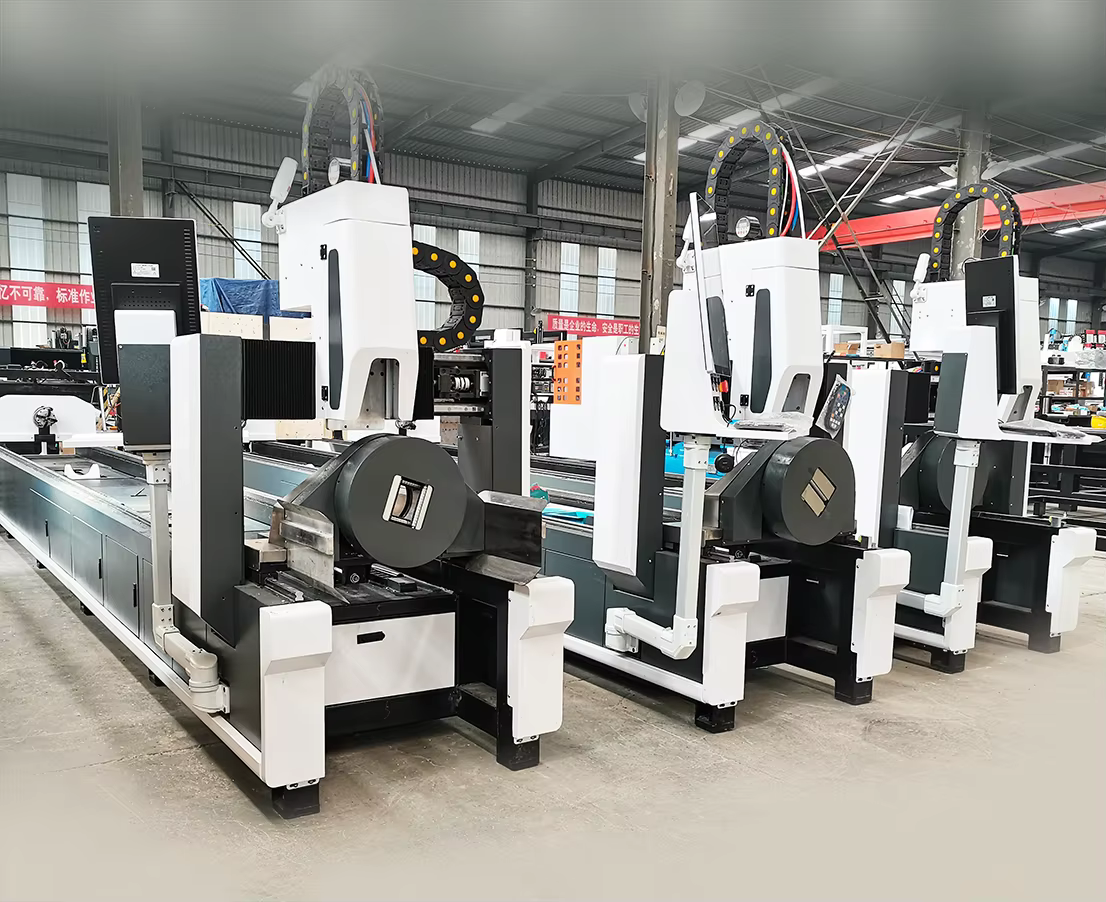

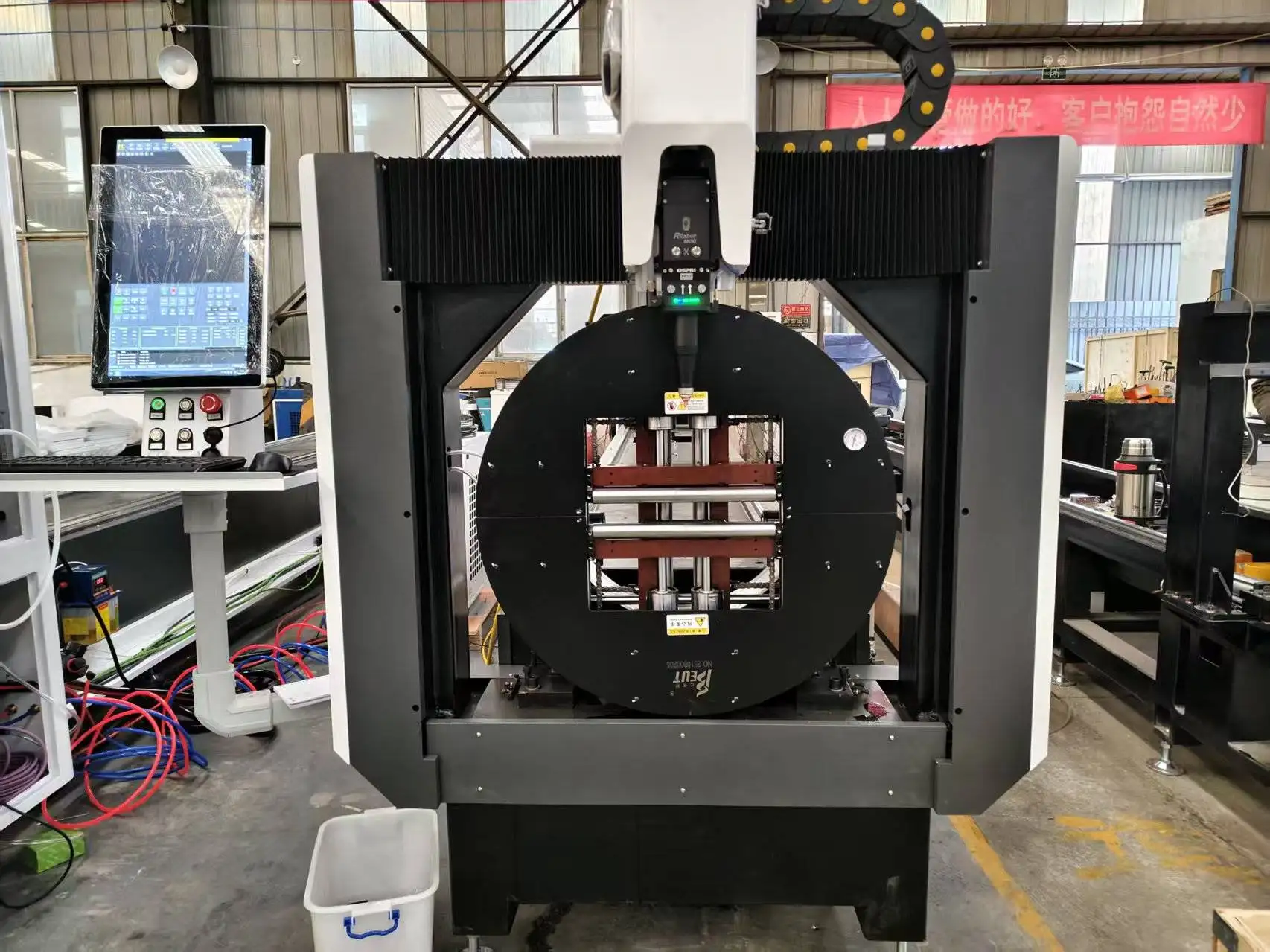

LT240 คือเครื่องตัดเลเซอร์ท่ออเนกประสงค์สำหรับงานตัดท่อกลม ท่อเหลี่ยม ท่อแบน และท่อรีรูปไข่ ขนาดเส้นผ่านศูนย์กลาง Ø20 ถึง 240 มม. มาพร้อมแหล่งกำเนิดเลเซอร์ขนาด 1.5 kW ถึง 6 kW หัวจับลมแบบเต็มระยะชักช่วยจัดศูนย์กลางท่อแต่ละเส้นให้อัตโนมัติ ทำให้การเปลี่ยนขนาดท่อใช้เวลาตั้งค่าน้อยมาก

ข้อมูลทางเทคนิค

3 ปัจจัยชี้วัดความเสถียร

เครื่องตัดเลเซอร์ท่อสองเครื่องที่มีสเปคกระดาษเหมือนกัน อาจทำงานต่างกันอย่างสิ้นเชิงหลังจากผ่านไปหนึ่งปี ความเสถียรมาจาก 3 ส่วนหลัก ได้แก่ แหล่งกำเนิดเลเซอร์ ที่ต้องปล่อยพลังงานคงที่ตลอดการทำงาน ชุดรางนำทางเชิงเส้น (Linear guide) ที่ช่วยให้แกนเคลื่อนที่ได้อย่างนุ่มนวล ลดแรงเสียดทาน และรักษาความตรงได้ดี และ เซอร์โวด్రายส์ ที่แปลงคำสั่งจากคอนโทรลเลอร์ให้เป็นความเร็วและตำแหน่งที่แม่นยำของหัวตัดและหัวจับ อย่าลืมสอบถามยี่ห้อของอุปกรณ์เหล่านี้ในใบเสนอราคา และนำมาเปรียบเทียบกัน

การตัดท่อเหลี่ยมและท่อสี่เหลี่ยมผืนผ้า

ท่อกลมนั้นจัดการง่ายเพราะผิววัสดุอยู่ห่างจากหัวตัดเท่ากันตลอด แต่สำหรับท่อเหลี่ยมและท่อสี่เหลี่ยมผืนผ้า หัวตัดจะต้องขยับตามมุมในขณะที่ท่อหมุน หากความเร็วและกำลังไม่ปรับตาม มุมตัดอาจไหม้หรือเกิดครีบ ซอฟต์แวร์ตัดท่อที่ดีจะต้องลดความเร็วและปรับกำลังไฟที่มุม พร้อมชดเชยรัศมีมุมซึ่งมักต่างกันไปตามผู้ผลิตท่อแต่ละราย แนะนำให้ทดสอบตัดชิ้นงานจริงจากท่อของซัพพลายเออร์คุณเอง ไม่ใช่ดูแค่ท่อตัวอย่างในโชว์รูม

ระบบหาขอบ (Edge-Finding) และท่อจริงหน้างาน

ท่อดิบจากคลังสินค้าไม่มีทางตรง ตั้งฉาก หรือได้ศูนย์ 100% ระบบหาขอบจะเข้ามาช่วยแก้ปัญหานี้ ก่อนตัด หัวตัดจะทำการสแกนหาตำแหน่งที่แท้จริงและการบิดตัวของท่อ เพื่อนำมาปรับแก้โปรแกรมการตัดอัตโนมัติ โปรดตรวจสอบให้แน่ใจว่าซอฟต์แวร์ในใบเสนอราคารวมฟังก์ชันนี้ไว้แล้ว สำหรับท่อขนาดยาวที่มีรูเจาะตลอดแนว ฟังก์ชันนี้จะเป็นตัวตัดสินว่ารูสุดท้ายจะตรงกับแบบแปลนหรือไม่

การจัดเรียงชิ้นงาน (Nesting) และอัตราการใช้วัสดุ

ซอฟต์แวร์จะจัดเรียงชิ้นงานต่อกันไปตามความยาวของท่อดิบ กรณีที่ชิ้นงานสองชิ้นมีรอยตัดตรงกัน สามารถใช้รอยตัดร่วมกันได้ (Common-line cutting) ซึ่งช่วยประหยัดทั้งเวลาและวัสดุ เศษที่เหลือทิ้งคือส่วนหาง (Tailing) ที่หัวจับหนีบไว้ หากท่อของคุณมีราคาสูง ควรเทียบความยาวเศษหางในแต่ละใบเสนอราคา โดยรุ่น LT240S แบบหัวจับคู่ถูกออกแบบมาให้เหลือเศษทิ้งสั้นที่สุด

ระบุความต้องการในการตัดท่อของคุณก่อน

เมื่อมีรายการเหล่านี้แล้ว เครื่องรุ่นไหนที่ไม่ตอบโจทย์จะถูกตัดออกทันที และทำให้การเทียบสเปครุ่นที่เหลือทำได้ง่ายและรวดเร็วขึ้นมาก

การป้อนท่อแบบ manual หรือแบบอัตโนมัติ

ชุดป้อนท่อแบบมัดอัตโนมัติ (Bundle loader) จะคุ้มค่าเมื่อโรงงานตัดท่อขนาดเดิมซ้ำๆ จำนวนมากทุกวัน หรือเดินเครื่อง 2 กะ แต่หากมีหลายขนาดในล็อตเล็กๆ การเปลี่ยนขนาดท่อจะบ่อยมาก จนการใช้คนป้อนมือจะมีความยืดหยุ่นสูงกว่า และใช้แค่รางพักท่อกึ่งอัตโนมัติก็เพียงพอแล้ว ควรตัดสินใจจากจำนวนท่อต่อวันและความถี่ในการเปลี่ยนขนาด ไม่ใช่ดูจากสเปคเครื่องโชว์ในงาน

ปัญหาที่พบบ่อยและวิธีแก้ไข

อะไรคือปัจจัยกำหนดราคา

รุ่น LT240 สามารถขอใบเสนอราคาได้ตามความต้องการ

ตำแหน่งของรุ่นนี้ในกลุ่มเครื่องตัดท่อ PCL

จากขั้นตอนสอบถามสู่สายการผลิต

1. รายการท่อและชิ้นงานตัวอย่าง ส่งขนาดท่อหลัก, ชนิดวัสดุ, ปริมาณงานต่อวัน และแบบแปลนชิ้นงานของคุณมาให้เรา
2. การกำหนดสเปคและแปลนพื้นที่ เราจะกำหนดขนาดหัวจับ, ความยาวเตียง, แหล่งกำเนิดเลเซอร์ และระบบป้อน พร้อมส่งแบบแปลนแสดงพื้นที่ติดตั้ง, จุดเชื่อมต่อไฟและลม
3. ประกอบและทดสอบ ประกอบและทดสอบเครื่องจักรก่อนจัดส่ง โดยระบุระยะเวลานำส่งชัดเจนในใบเสนอราคา
4. การเตรียมหน้างาน เตรียมพื้นโรงงานให้ได้ระดับ, เดินสายไฟ, เตรียมลม A/C สำหรับหัวจับและแก๊สช่วยตัด รวมถึงระบบดูดควันให้พร้อมก่อนเครื่องถึง
5. การติดตั้งและอบรม รวมบริการติดตั้งและอบรมการใช้งานในใบเสนอราคา ผู้ใช้งานจะได้เรียนรู้การเขียนโปรแกรม, การจัดเรียงชิ้นงาน, การตรวจสอบประจำวัน และการปรับพารามิเตอร์
6. บริการหลังการขาย รับประกัน 24 เดือนทั่วทั้งเครื่อง ไม่รวมวัสดุสิ้นเปลือง

ก่อนที่คุณจะสั่งซื้อ

• ขนาดท่อที่ใช้เป็นหลักในปริมาณมาก และขนาดใหญ่ที่สุดที่จะใช้
• รูปทรงท่อ: กลม, เหลี่ยม, สี่เหลี่ยมผืนผ้า, รี หรือรูปทรงอื่นๆ
• ผู้จำหน่ายท่อและรัศมีมุมของท่อเหลี่ยม
• ปริมาณงานต่อวันและขนาดล็อตการผลิต เพื่อใช้เลือกวิธีป้อนท่อ
• ใครเป็นผู้เขียนโปรแกรมชิ้นงาน และรูปแบบไฟล์ CAD ที่ใช้

การบำรุงรักษา

ความปลอดภัยในการใช้งานเครื่องตัดเลเซอร์ท่อ

มีอันตราย 2 จุดหลักที่ต้องระวังเป็นพิเศษในการตัดท่อ เนื่องจากตัวท่อยาวหลายเมตรและหมุนยื่นออกมานอกตัวเครื่อง พื้นที่รอบแท่นวางท่อจึงต้องปล่อยให้โล่งขณะที่ชัคกำลังหมุน นอกจากนี้ ลำแสงเลเซอร์อาจทะลุออกอีกด้านของท่อได้เมื่อตัดขาด พื้นที่ตัดจึงต้องปิดทึบหรือมีฉากกำบังมิดชิด ควบคุมระบบล็อกประตูและม่าน光 (light curtains) ให้ใช้งานได้ปกติ สวมแว่นตานิรภัยสำหรับเลเซอร์ที่ตรงกับความยาวคลื่นเมื่อจำเป็นต้องเปิดพื้นที่ตัด และต่อระบบดูดควันก่อนตัดท่อเคลือบหรือท่อกัลวาไนซ์

จุดเด่นและข้อจำกัด

คำถามที่พบบ่อยเกี่ยวกับ LT240

LT240 ตัดท่อขนาดไหนได้บ้าง?

ขนาดเส้นผ่านศูนย์กลาง Ø20 ถึง 240 mm สำหรับท่อกลม, ท่อเหลี่ยม, ท่อสี่เหลี่ยมผืนผ้า และท่อรีล

ควรเลือกกำลังเลเซอร์เท่าไหร่ดี?

ตั้งแต่ 1.5 kW ถึง 6 kW กำลังวัตต์ต่ำเหมาะกับงานผนังบางเพื่อความคุ้มค่า ส่วนกำลังวัตต์สูงเหมาะกับงานผนังหนาและต้องการเน้นปริมาณงาน (throughput)

จัดการกับท่อที่โก่งหรือบิดงออย่างไร?

ด้วยระบบหาขอบ (edge-finding): ตัวเครื่องจะตรวจวัดท่อก่อนตัด และปรับแก้โปรแกรมตามตำแหน่งจริงและการบิดงอ ส่งตัวอย่างท่อของคุณมาทดสอบได้หากสต็อกวัตถุดิบมีความคลาดเคลื่อนสูง

เลือกระหว่าง LT240 หรือ LT240S ดี?

รองรับขนาดท่อเท่ากัน แต่รุ่น LT240S เพิ่มระบบป้อนท่อด้านข้างสำหรับงานหนัก และมีชัคคู่ช่วยลดเศษปลายท่อให้สั้นลง

ตัดมุมท่อสี่เหลี่ยมได้คมสวยไหม?

ตัดได้เรียบร้อยดี เมื่อตั้งค่ามุมและป้อนค่ารัศมีมุมจริงของท่อลงในโปรแกรม ลองตรวจสอบชิ้นงานตัวอย่างจากซัพพลายเออร์ของคุณดู

สามารถส่งชิ้นงานมาตัดทดสอบได้หรือไม่?

ได้ครับ ส่งแบบแปลน ขนาดท่อ และชนิดวัสดุมาได้เลย

ระบบป้อนท่ออัตโนมัติคุ้มค่าไหม?

สำหรับงานตัดท่อจำนวนมากขนาดเดิมซ้ำๆ ทุกวัน หรือเดินเครื่องทำงาน 2 กะ คุ้มค่าแน่นอนครับ แต่ถ้าต้องเปลี่ยนขนาดบ่อยในปริมาณน้อย การป้อนด้วยมือหรือกึ่งอัตโนมัติจะยืดหยุ่นกว่า
