LT240: Ringkasan
LT240 adalah mesin laser pipa serbaguna kami untuk pipa bulat, kotak, persegi panjang, dan oval dari Ø20 hingga 240 mm, dengan sumber laser 1.5 kW hingga 6 kW. Chuck pneumatik full-stroke memusatkan setiap pipa secara otomatis, sehingga penggantian ukuran pipa membutuhkan sedikit waktu pengaturan.
Spesifikasi Teknis
| Diameter pipa | 20–240 mm |
|---|---|
| Profil | Bulat, kotak, persegi panjang, oval |
| Sumber laser | 1500–6000 W fiber |
| Akurasi pemosisian | ±0.03 mm |

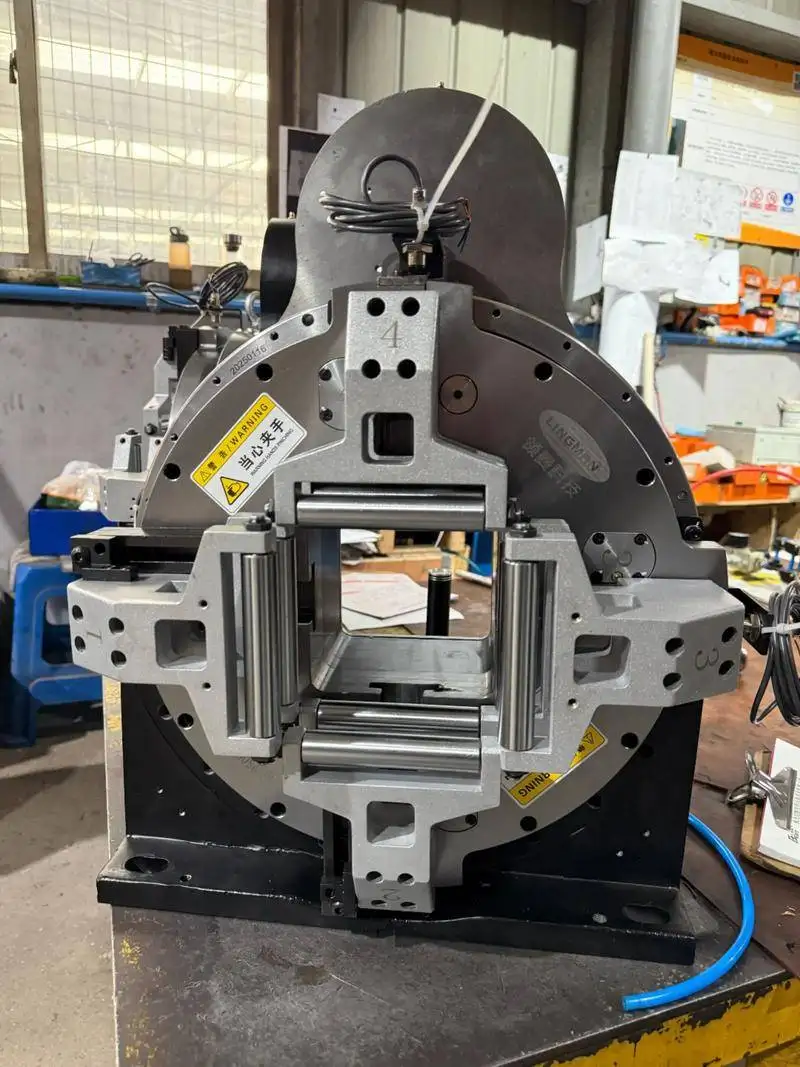

| Chuck | Pneumatik full-stroke, pemusatan mandiri |
| Material | Baja karbon, baja nirkarat (stainless steel), aluminium |
| Software | Software pemotongan pipa dengan nesting |
| Sertifikasi | CE, ISO 9001 |
| Garansi | 24 bulan untuk seluruh mesin (tidak termasuk komponen habis pakai) |
Tiga Hal yang Menentukan Stabilitas
Dua mesin laser pipa dengan lembar data yang sama dapat berperilaku sangat berbeda setelah setahun digunakan. Stabilitas berasal dari tiga bagian: sumber laser, yang harus menyuplai daya yang stabil dari jam ke jam; linear guide, yang elemen gelindingnya menopang sumbu gerak dengan gesekan minimal dan menjaganya tetap lurus; serta servo drive, yang mengubah perintah controller menjadi kecepatan dan posisi kepala potong serta chuck. Tanyakan merek dari masing-masing komponen tersebut dalam penawaran harga, dan bandingkan penawaran berdasarkan poin-poin itu.
Memotong Pipa Kotak dan Persegi Panjang
Pipa bulat adalah kasus yang mudah: permukaannya melewati bawah kepala potong pada jarak yang konstan. Pada pipa kotak dan persegi panjang, kepala potong harus mengikuti sudut-sudutnya saat pipa berputar. Jika kecepatan dan daya tidak menyesuaikan, sudutnya akan gosong atau menyisakan burr. Software pipa yang bagus akan memperlambat kecepatan dan menyesuaikan daya di bagian sudut, serta mengompensasi radius sudut yang bervariasi antar pemasok pipa. Periksalah sampel potongan dari pipa milik pemasok Anda sendiri, bukan hanya dari pipa demo.
Pencarian Tepi (Edge-Finding) dan Pipa Asli
Stok pipa di pasaran tidak pernah benar-benar lurus, siku, atau terpusat sempurna. Fitur pencarian tepi mengatasi hal tersebut: sebelum memotong, kepala potong akan mendeteksi pipa untuk menemukan posisi aktual dan kemiringannya, lalu program akan dikoreksi. Pastikan software dalam penawaran harga Anda sudah mencakup fitur ini. Pada pipa panjang dengan lubang di sepanjang sisinya, langkah ini menentukan apakah lubang terakhir berada tepat seperti pada gambar kerja.
Nesting dan Hasil Material
Software menata komponen berdampingan sepanjang panjang stok material. Jika dua komponen berbagi garis potong yang lurus, satu kali potongan dapat melayani keduanya (common-line cutting), yang menghemat waktu dan material. Sisa potongan yang tersisa adalah tailing, yaitu bagian yang dijepit oleh chuck di ujung. Jika pipa Anda mahal, bandingkan panjang tailing antar penawaran; LT240S dengan dual-chuck dirancang untuk menjaga tailing tetap pendek.
Tuliskan Kebutuhan Pipa Anda Terlebih Dahulu
| Item | Yang perlu dicatat | Kesalahan umum |
|---|---|---|
| Diameter | Perkecil dan terbesar saat ini, serta yang Anda harapkan dalam tiga tahun ke depan | Hanya melihat pesanan hari ini saja |
| Ketebalan dinding | Dinding tertebal per jenis material | Menggunakan ketebalan rata-rata alih-alih maksimum |
| Material | Pangsa baja karbon, baja nirkarat (stainless steel), aluminium, kuningan | Lupa bahwa logam reflektif memerlukan perhatian khusus |
| Fitur | Potongan lurus, lubang, potongan pelana (saddle cut), bevel | Menyepelekan pekerjaan saddle dan bevel |
| Pola batch | Beberapa ukuran dalam batch besar, atau banyak ukuran dalam batch kecil | Memilih sistem loading tanpa melihat ukuran batch |
| Toleransi | Persyaratan panjang, sudut, dan tepi dalam bentuk angka | Menulis "akurasi bagus" alih-alih nilai numerik |
Begitu daftar ini dibuat, setiap mesin yang tidak memenuhi salah satu poin dapat langsung dicoret, dan membandingkan sisa pilihan akan menjadi jauh lebih singkat.
Loading Manual atau Otomatis
Bundle loader otomatis akan sangat menguntungkan ketika mesin memotong banyak pipa dengan ukuran yang sama setiap hari, atau berjalan dua shift. Jika menangani banyak ukuran dalam batch kecil, ukuran pipa akan sering berubah sehingga orang yang melakukan loading secara manual jauh lebih fleksibel, dan rak semi-otomatis biasanya sudah cukup. Tentukan pilihan berdasarkan jumlah pipa per hari dan frekuensi perubahan ukuran per shift, bukan dari bagaimana mesin demo dilengkapi.
Masalah Umum dan Cara Mengatasinya
| Masalah | Penyebab umum | Tindakan yang harus dilakukan |
|---|---|---|
| Sudut pipa kotak gosong atau berburr | Kecepatan dan daya tidak disesuaikan di bagian sudut | Gunakan pengaturan sudut; masukkan radius sudut asli dari pipa Anda |
| Lubang tidak pada posisi yang tepat di sepanjang pipa panjang | Kelurusan atau puntiran pipa tidak dikompensasikan | Jalankan edge-finding; tolak stok material di luar toleransi kelurusan |
| Percikan api (spatter) di dalam pipa | Sinar laser menembus dan menghantam dinding seberang | Sesuaikan parameter tembus (break-through) dan urutan pemotongan |
| Jalur las melintasi lubang | Orientasi pipa tidak diatur ke arah jalur las | Atur orientasi jalur las sebelum memotong jika bagian komponen memungkinkan |
| Kualitas tepi bervariasi sepanjang pipa | Sensor ketinggian terganggu oleh kotoran atau nosel yang rusak | Bersihkan dan kalibrasi sensor; ganti nosel |
Faktor Penentu Harga
| Item | Opsi | Pengaruh pada harga dan penggunaan |
|---|---|---|
| Daya laser | 1.5–6 kW | Daya lebih tinggi untuk dinding tebal dan produktivitas pada dinding sedang |
| Panjang bed | Panjang stok standar atau lebih panjang | Stok lebih panjang berarti lebih sedikit proses loading dan tailing lebih sedikit per bagian |
| Loading | Manual, semi-otomatis, atau bundle loader | Pilih berdasarkan volume dan seberapa sering ukuran pipa berubah |
| Software | Nesting, impor 3D, common-line | Kecepatan pemograman dan hasil material |
LT240 ditawarkan berdasarkan permintaan (on request).
Posisi LT240 dalam Jajaran Mesin Laser Pipa PCL
| Model | Ukuran pipa | Daya | Terbaik untuk |
|---|---|---|---|
| MAK100 | Ø10–100 mm | 1.5 kW | Model entry-level, pipa kecil |
| LT120S | Ø120 / □120 mm | 1.5–3 kW | Pemasangan samping, dinding tebal hingga 10 mm |
| LT240 (mesin ini) | Ø20–240 mm | 1.5–6 kW | Bulat, kotak, persegi panjang, oval |
| LT240S | Ø/□20–240 mm | 1.5–6 kW | Pemasangan samping, dual chuck, pipa 200 kg |
| LT360 | Ø20–360 mm | 1.5–6 kW | Diameter besar, stok panjang 6 m atau 9 m |
Dari Pertanyaan hingga Produksi
- Daftar pipa dan sampel. Kirimkan ukuran pipa utama, material, volume harian, dan gambar kerja komponen Anda.
- Konfigurasi dan tata letak. Kami menentukan ukuran chuck, panjang bed, sumber laser, dan sistem loading, serta mengirimkan gambar tata letak dengan ruang lantai, sambungan daya, dan pasokan udara.
- Perakitan dan pengujian. Mesin dirakit dan diuji sebelum pengiriman; waktu pengiriman (lead time) dikonfirmasi dalam penawaran harga.
- Persiapan lokasi. Lantai yang rata, sambungan listrik, udara bertekanan untuk chuck dan gas bantu, serta sistem pembuangan asap harus siap sebelum mesin tiba.
- Pemasangan dan pelatihan. Pemasangan dan pelatihan operator disertakan dalam penawaran mesin; operator akan mempelajari pemrograman, nesting, pemeriksaan harian, dan penyesuaian parameter.
- Dukungan purna jual. Garansi 24 bulan untuk seluruh mesin, tidak termasuk komponen habis pakai.
Sebelum Anda Memesan
- Ukuran pipa yang mencakup sebagian besar volume kerja Anda, serta ukuran yang terbesar.
- Profil: bulat, kotak, persegi panjang, oval, atau lainnya.
- Pemasok pipa dan radius sudut pada pipa kotak.
- Volume harian dan ukuran batch, yang menentukan metode loading.
- Siapa yang memprogram komponen, serta format CAD yang digunakan.
Perawatan
| Kapan | Apa yang Dilakukan |
|---|---|
| Harian | Bersihkan kaca pelindung dan nosel; periksa rahang chuck; kosongkan baki tatal. |
| Mingguan | Bersihkan debu dari chuck dan pemandu; kuras filter udara; periksa sensor tinggi. |
| Berkala | Lumasi pemandu dan rack; periksa seal udara chuck; ganti air chiller. |
Keselamatan di Sekitar Mesin Laser Pipa
Ada dua bahaya khusus dalam pemotongan pipa. Pipa berputar—sering kali sepanjang beberapa meter di luar enclosure—sehingga area di sepanjang bed harus tetap bebas saat chuck berputar. Selain itu, sinar laser menembus sisi sebaliknya pipa saat pemotongan selesai, jadi zona pemotongan harus tetap tertutup atau terlindung. Pastikan interlock pada pintu dan light curtain berfungsi, kenakan kacamata pelindung laser yang sesuai dengan panjang gelombang laser saat area pemotongan terbuka, dan nyalakan sistem ekstraksi sebelum memotong pipa berlapis atau galvanis.
Keunggulan dan Keterbatasan
Keunggulan
- Empat jenis profil dalam satu mesin
- Chuck dengan pemusatan mandiri (self-centring) untuk penggantian ukuran yang cepat
- Rentang daya yang luas hingga 6 kW
Keterbatasan yang Perlu Diketahui
- Pemuatan ujung (end loading) untuk pipa berat lebih lambat daripada pemuatan samping (side loading) pada LT240S
- Sisa potongan (tailing) lebih panjang dibandingkan desain dual-chuck
- Untuk ukuran di atas 240 mm, lihat seri LT360
FAQ LT240
Berapa ukuran pipa yang dapat dipotong oleh LT240?
Ø20 hingga 240 mm, untuk penampang bulat, kotak, persegi panjang, dan oval.
Berapa daya yang harus saya pilih?
1.5 kW hingga 6 kW. Daya rendah cocok untuk dinding tipis secara ekonomis; daya tinggi untuk dinding tebal dan produktivitas tinggi.
Bagaimana cara mengatasi pipa yang melengkung atau puntir?
Dengan fitur edge-finding: pipa dipindai (probed) sebelum dipotong dan program disesuaikan dengan posisi serta tingkat puntiran yang sebenarnya. Kirimkan beberapa sampel pipa Anda untuk pengujian jika stok material Anda sangat bervariasi.
Pilih LT240 atau LT240S?
Rentang ukurannya sama. LT240S dilengkapi pemuatan samping (side loading) untuk pipa berat dan dual-chuck untuk sisa potongan (tailing) yang lebih pendek.
Apakah mesin ini dapat memotong sudut pipa kotak dengan bersih?
Ya, dengan pengaturan sudut dan radius sudut asli pipa Anda yang dimasukkan ke sistem; periksa sampel dari pemasok pipa Anda.
Bisakah Anda memotong sampel?
Ya. Kirimkan gambar kerja, ukuran pipa, dan materialnya.
Apakah sistem muat otomatis (auto-loading) itu penting?
Untuk volume pemotongan pipa harian yang tinggi dengan ukuran yang sama atau operasi dua shift, biasanya ya. Untuk berbagai ukuran dalam batch kecil, pemuatan manual atau semi-otomatis lebih fleksibel.
Bandingkan semua mesin laser pemotong pipa secara berdampingan di panduan pemilihan kami.
Kirimkan ukuran pipa dan volume tahunan Anda. Kami akan merekomendasikan daya yang tepat dan memberikan penawaran untuk LT240.
