LT240: Обзор

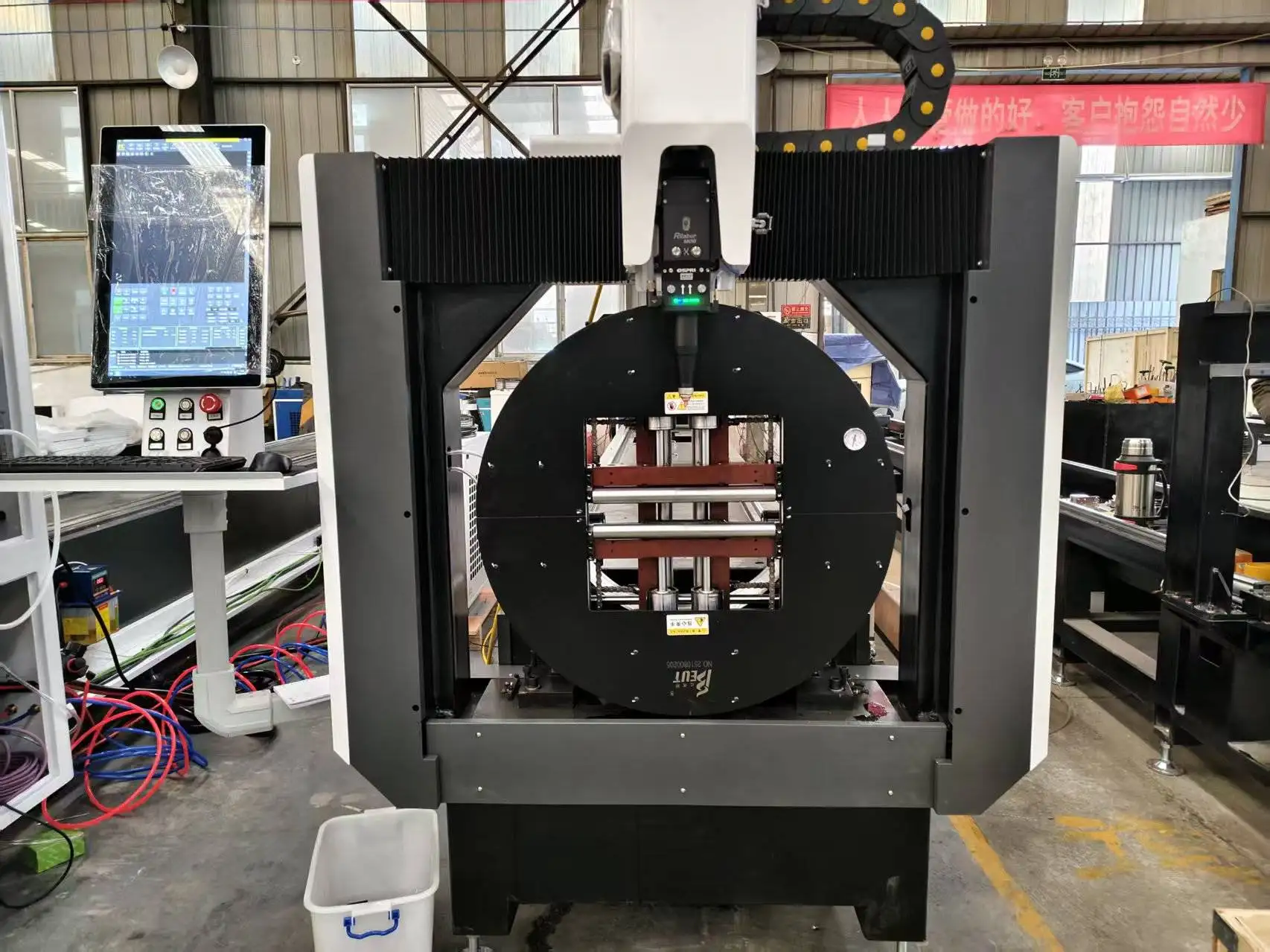

LT240 — это наш универсальный труборерез для круглых, квадратных, прямоугольных и овальных труб диаметром от Ø20 до 240 мм, оснащенный волоконным лазером мощностью от 1.5 до 6 кВт. Полноходные пневматические патроны автоматически центрируют каждую трубу, поэтому переналадка под другой размер занимает минимум времени.
Технические характеристики
| Диаметр трубы | 20–240 мм |
|---|---|
| Профили | Круглые, квадратные, прямоугольные, овальные |
| Лазерный источник | Волоконный, 1500–6000 Вт |
| Точность позиционирования | ±0.03 мм |

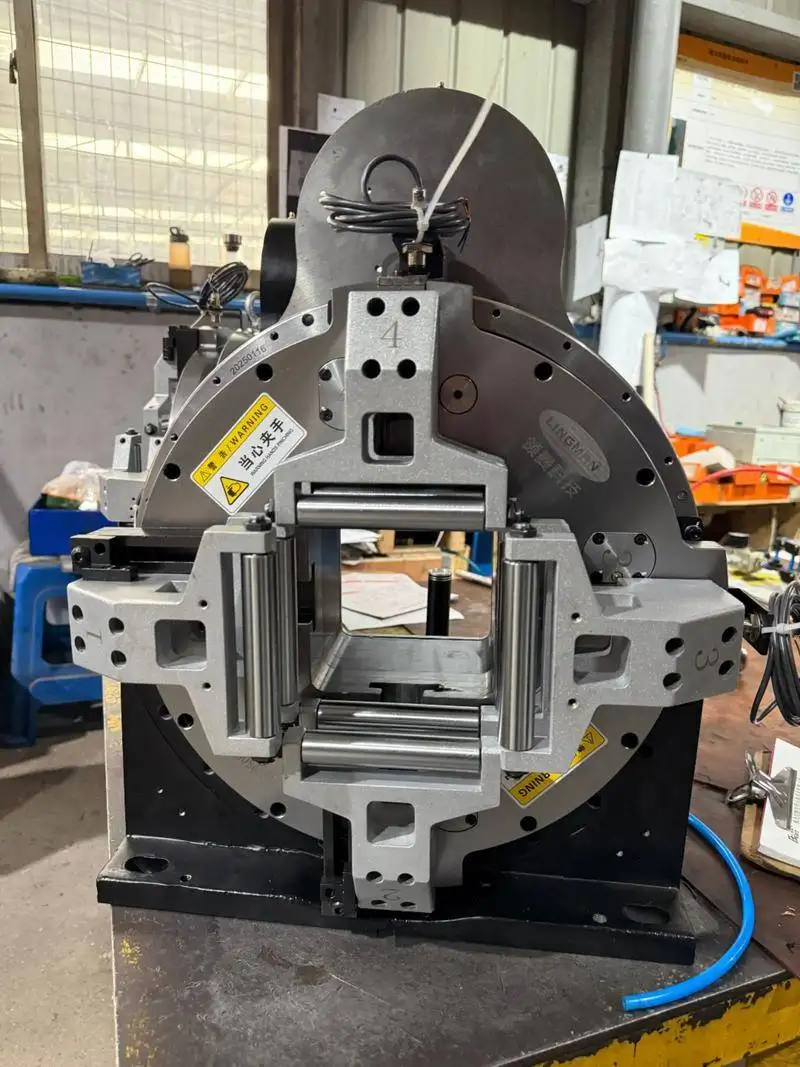

| Патроны | Полноходные пневматические, самоцентрирующиеся |
| Материалы | Углеродистая сталь, нержавеющая сталь, алюминий |
| Программное обеспечение | ПО для раскроя труб с функцией нестинга |
| Сертификация | CE, ISO 9001 |
| Гарантия | 24 месяца на всю машину (за исключением расходных материалов) |
Три фактора, определяющие стабильность
Два труборереза с одинаковыми техническими данными могут вести себя совершенно по-разному через год работы. Стабильность складывается из трех элементов: лазерный источник, который должен выдавать стабильную мощность час за часом; линейные направляющие, тела качения которых обеспечивают плавное перемещение осей с минимальным трением и сохраняют прямолинейность; и серводвигатели, преобразующие команды системы ЧПУ в скорость и положение режущей головки и патронов. Уточняйте марку каждого из этих компонентов при запросе коммерческого предложения и сравнивайте именно по ним.
Резка квадратной и прямоугольной трубы
Круглая труба — это простой случай: ее поверхность проходит под головкой на постоянном расстоянии. На квадратной и прямоугольной трубе головке приходится отслеживать углы во время вращения заготовки. Если скорость и мощность не адаптируются вовремя, углы подгорают или на них остается заусенец. Качественное ПО для труб замедляет ход и регулирует мощность на углах, а также компенсирует радиус скругления угла, который отличается у разных поставщиков труб. Проверяйте образцы из труб вашего реального поставщика, а не только демонстрационные детали.
Поиск кромок и реальные трубы
Складская труба никогда не бывает идеально прямой, ровной или центрированной. Функция поиска кромок решает эту проблему: перед резкой головка сканирует трубу, определяя ее фактическое положение и скручивание, после чего программа вносит корректировки. Убедитесь, что эта функция включена в программное обеспечение из вашего предложения. На длинных трубах с отверстиями по всей длине именно этот шаг определяет, окажется ли последнее отверстие там, где начерчено в чертеже.
Нестинг и выход материала
Программа размещает детали встык друг к другу по всей длине заготовки. Если две детали имеют общий прямой разрез, один рез служит для обеих сразу (общий рез), что экономит время и материал. Оставшиеся отходы — это концевой обрез (хвост), который зажимают патроны в самом конце. Если ваши трубы стоят дорого, сравните длину хвоста в разных коммерческих предложениях; двухпатронный станок LT240S спроектирован так, чтобы минимизировать эти отходы.
Сначала зафиксируйте требования к трубам
| Параметр | На что обратить внимание | Типичная ошибка |
|---|---|---|
| Диаметр | Минимальный и максимальный сегодня, а также те, что понадобятся через три года | Ориентироваться только на текущие заказы |
| Толщина стенки | Максимальная стенка для каждого материала | Использование средней толщины стенки вместо максимальной |
| Материалы | Доля углеродистой стали, нержавейки, алюминия, латуни | Забывать, что отражающие металлы требуют особого внимания |
| Типы реза | Прямые резы, отверстия, седловидные вырезы, фаски | Недооценка сложности седловидных вырезов и фасок |
| Партии | Мало размеров в крупных партиях или много размеров в мелких | Выбор системы загрузки без учета размера партий |
| Допуски | Требования к длине, углам и кромкам в цифрах | Написание «высокая точность» вместо конкретного значения |
Как только этот список будет готов, можно отсеять все станки, которые не соответствуют хотя бы одному пункту, и дальнейшее сравнение станет намного проще.
Ручная или автоматическая загрузка
Автоматическая паллетная загрузка окупается тогда, когда станок каждый день режет множество труб одного размера или работает в две смены. При большом разнообразии размеров и мелких партиях смена типоразмера происходит так часто, что оператор с ручной загрузкой действует гибче, а полуавтоматического стеллажа обычно вполне достаточно. Выбирайте исходя из количества труб в день и смен типоразмеров за смену, а не по тому, как была укомплектована демонстрационная машина.
Частые проблемы и способы их решения
| Проблема | Возможная причина | Что делать |
|---|---|---|
| Подгоревшие или заусенистые углы на квадратной трубе | Скорость и мощность не адаптированы на углах | Используйте угловые настройки; введите реальный радиус скругления вашей трубы |
| Отверстия смещены относительно длины длинной трубы | Некомпенсированный изгиб или скручивание трубы | Запустите поиск кромок; отбракуйте заготовки, выходящие за допуски по прямолинейности |
| Брызги внутри трубы | Луч проходит насквозь и ударяется о противоположную стенку | Отрегулируйте параметры пробивки и порядок резки |
| Сварной шов попадает на отверстие | Ориентация трубы не привязана ко шву | Сориентируйте шов перед резкой, если это позволяет геометрия детали |
| Качество реза меняется по длине трубы | Датчик высоты сбоит из-за грязи или поврежденного сопла | Очистите и откалибруйте датчик; замените сопло |
Что определяет цену
| Параметр | Опции | Влияние на цену и работу |
|---|---|---|
| Мощность лазера | 1.5–6 кВт | Более высокая мощность для толстых стенок и высокой производительности на средних толщинах |
| Длина станины | Стандартная или увеличенная | Длинная заготовка означает меньше загрузок и меньше отходов на деталь |
| Загрузка | Ручная, полуавтоматическая или паллетная | Выбор зависит от объемов и частоты смены типоразмеров труб |
| ПО | Нестинг, импорт 3D, общий рез | Скорость программирования и коэффициент использования материала |
Стоимость станка LT240 предоставляется по запросу.
Место модели в линейке труборезов PCL
| Модель | Размер трубы | Мощность | Назначение |
|---|---|---|---|
| MAK100 | Ø10–100 мм | 1.5 кВт | Начальная модель для мелких труб |
| LT120S | Ø120 / □120 мм | 1.5–3 кВт | Боковое исполнение, толстые стенки до 10 мм |
| LT240 (эта модель) | Ø20–240 мм | 1.5–6 кВт | Круглые, квадратные, прямоугольные, овальные |
| LT240S | Ø/□20–240 мм | 1.5–6 кВт | Боковое исполнение, два патрона, трубы весом до 200 кг |
| LT360 | Ø20–360 мм | 1.5–6 кВт | Большие диаметры, заготовки 6 или 9 м |
От запроса до запуска в производство
- Спецификация труб и образцы. Отправьте ваши основные размеры труб, материалы, суточные объемы и чертежи деталей.
- Конфигурация и компоновка. Мы подбираем размер патронов, длину станины, источник и систему загрузки, после чего отправляем планировку с указанием занимаемой площади, требований к электропитанию и подключению воздуха.
- Сборка и тесты. Станок собирается и тестируется перед отгрузкой; срок поставки фиксируется в коммерческом предложении.
- Подготовка площадки. Ровный пол, подвод электроэнергии, сжатый воздух для патронов и вспомогательный газ, а также система аспирации должны быть готовы до прибытия оборудования.
- Монтаж и обучение. Пусконаладочные работы и обучение операторов включаются в расчет стоимости станка; операторы осваивают программирование, нестинг, ежедневный осмотр и регулировку параметров.
- Поддержка. Гарантия 24 месяца на всю машину, кроме расходных материалов.
Прежде чем сделать заказ
- Размеры труб, составляющие основной объем производства, и максимальный размер.
- Профили: круглые, квадратные, прямоугольные, овальные и другие.
- Поставщик труб и радиус скругления угла для квадратных труб.
- Суточный объем и размеры партий, определяющие способ загрузки.
- Кто будет заниматься программированием деталей и используемый формат САПР.
Обслуживание
| Периодичность | Обслуживание |
|---|---|
| Ежедневно | Очистить защитное стекло и сопло; проверить кулачки патрона; очистить поддон для шлака. |
| Еженедельно | Удалить пыль с патронов и направляющих; слить конденсат из воздушного фильтра; проверить датчик высоты. |
| Периодически | Смазать направляющие и зубчатые рейки; проверить пневмоуплотнения патронов; заменить воду в чиллере. |
Безопасность при работе с лазерным труборезом
При резке труб возникают две специфические опасности. Труба вращается, и ее свободный конец часто выступает на несколько метров за пределы защитного кожуха, поэтому во время вращения патронов зону вдоль станины необходимо держать свободной. Кроме того, при сквозной резке луч выходит с противоположной стороны трубы, поэтому зона резки должна оставаться закрытой или экранированной. Следите за исправностью блокировок дверей и световых завес, используйте защитные очки с длиной волны, соответствующей лазеру, если зона резки открыта, а перед резкой с покрытием или оцинкованных труб подключайте вытяжную вентиляцию.
Преимущества и ограничения
Преимущества
- Четыре типа профиля на одном станке
- Самоцентрирующиеся патроны для быстрой переналадки
- Широкий диапазон мощности до 6 кВт
Что нужно учесть
- Торцевая загрузка тяжелых труб происходит медленнее, чем боковая (как у LT240S)
- Остаток хвоста длиннее, чем у двупатронной конструкции
- Для труб диаметром более 240 мм см. модель LT360
Часто задаваемые вопросы по LT240
Какие трубы режет LT240?
Круглые диаметром от Ø20 до 240 мм, а также квадратные, прямоугольные и овальные.
Какую мощность выбрать?
От 1.5 кВт до 6 кВт. Малая мощность оптимальна для тонких стенок и экономична; высокая — для толстого металла и максимальной производительности.
Как станок справляется с кривыми или скрученными трубами?
С помощью функции поиска кромок: перед резкой труба сканируется, и управляющая программа корректирует траекторию с учетом реального положения и кручения. Отправьте нам несколько образцов труб на тест, если ваш металл сильно отличается по качеству.
Что выбрать: LT240 или LT240S?
Диапазон обрабатываемых труб одинаков. Модель LT240S оснащена боковой загрузкой для тяжелых труб и вторым патроном для уменьшения длины технологического остатка (хвоста).
Хорошо ли прорезаются углы квадратных труб?
Да, если настроить параметры углов и указать реальный радиус скругления угла вашей трубы; проверьте образцы из партии вашего поставщика.
Можно ли нарезать образцы?
Да. Пришлите чертеж, размеры трубы и марку материала.
Стоит ли брать автоматическую загрузку?
Если у вас большие ежедневные объемы однотипных труб или двухсменный режим работы — безусловно, да. При работе с частой сменой типоразмеров и небольшими партиями ручная или полуавтоматическая загрузка удобнее и гибче.
Сравните все волоконные лазерные труборезы в нашем каталоге.
Пришлите размеры ваших труб и годовой объем. Мы подберем мощность и рассчитаем стоимость LT240.
Получить расчет
