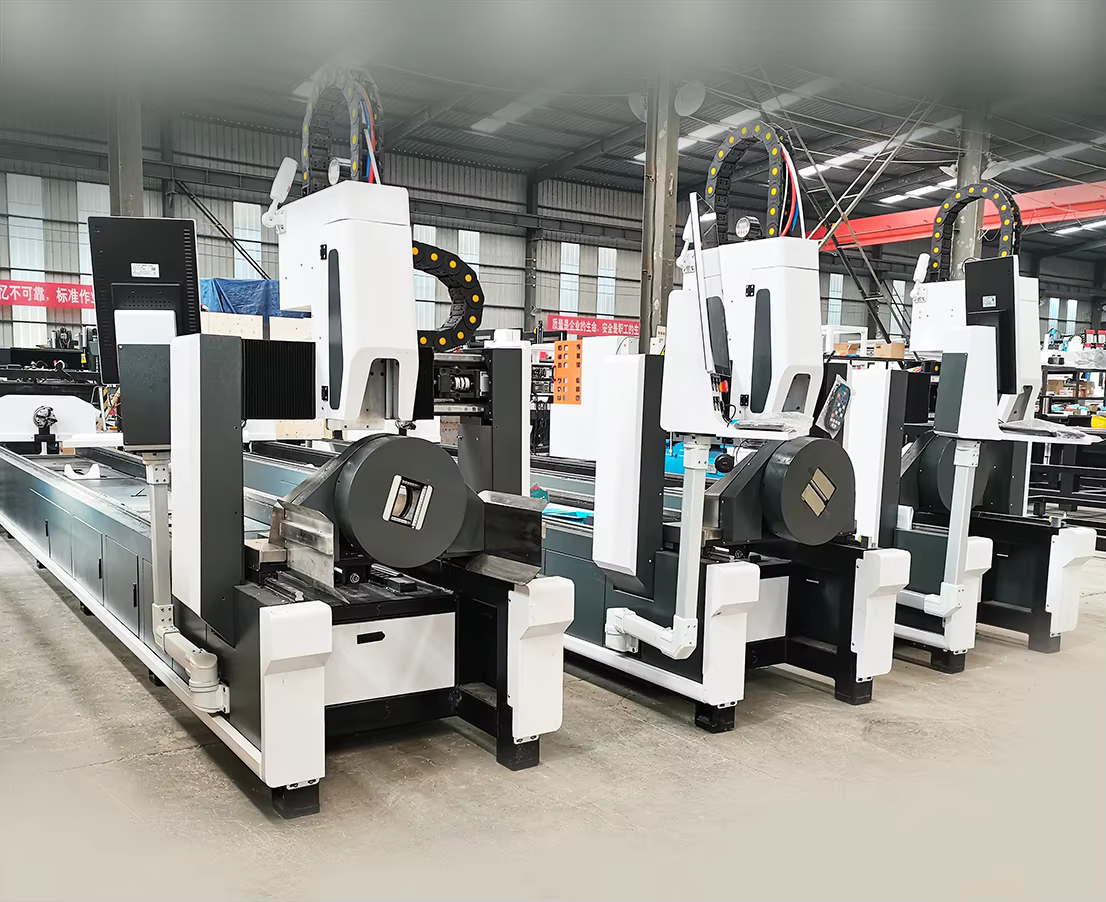

آلة قطع الأنابيب بالليزر LT240

LT240: نظرة عامة

آلة LT240 هي ماكينة ليزر المواسير العامة لدينا للأنابيب الدائرية والمربعة والمستطيلة والبيضوية بقطر من Ø20 إلى 240 مم، مع مصادر طاقة من 1.5 كيلوواط إلى 6 كيلوواط. تقوم الظروف الهوائية الكاملة السكتة بمركزة كل أنبوب تلقائياً، لذا فإن تغيير مقاس الأنبوب يتطلب إعداداً بسيطاً.

Ø20–240 ممقطر الأنبوب

1.5–6 كيلوواطليزر الألياف (فايبر)

±0.03 ممدقة تحديد الموقع

4 أشكالدائري، مربع، مستطيل، بيضوي

المواصفات الفنية

::24 شهراً على الماكينة بالكامل (باستثناء المستهلكات)

LT240 – البيانات القياسية

قطر الأنبوب	20–240 مم
الأشكال	دائري، مربع، مستطيل، بيضوي
مصدر الليزر	1500–6000 واط فايبر
دقة تحديد الموقع	±0.03 مم

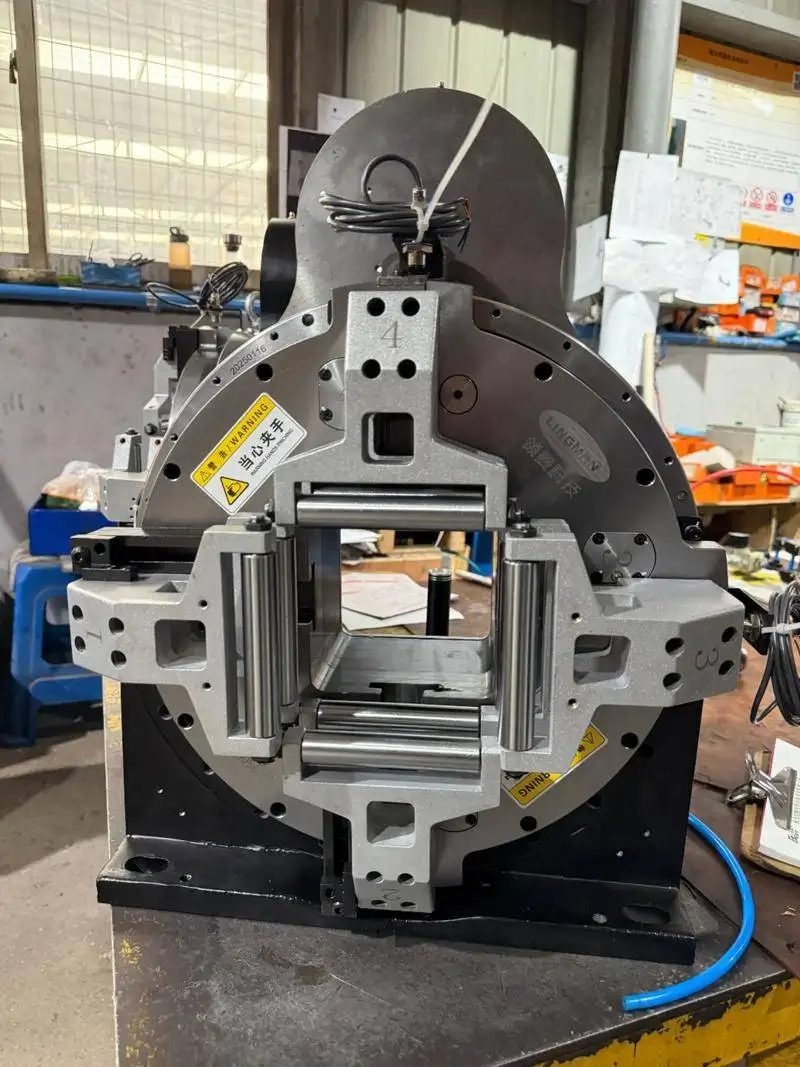

الظروف (Chucks)	هوائي كامل السكتة، ذاتي التمركز
المواد	صلب كربوني، صلب لا يصدأ (ستانلس ستيل)، ألومنيوم
البرمجيات	برنامج تقطيع المواسير مع التجميع (Nesting)
الشهادات	CE, ISO 9001
الضمان

ثلاثة أمور تحسم الاستقرار

يمكن لآلتي ليزر للمواسير تحملان نفس ورقة البيانات أن تسلكا سلوكاً مختلفاً تماماً بعد مرور عام. يأتي الاستقرار من ثلاثة أجزاء: مصدر الليزر، والذي يجب أن يمنح نفس القدرة ساعة بعد ساعة؛ والموجهات الخطية (Linear Guides)، التي تحمل عناصر التدحرج فيها المحاور المتحركة باحتكاك قليل وتُبقيها مستقيمة؛ ومحركات السيرفو (Servo Drives)، التي تحول أوامر وحدة التحكم إلى سرعة وموضع لرأس القطع والظروف. اطلب العلامة التجارية لكل منها في عرض السعر، وقارن عروض الأسعار على هذا الأساس.

قطع الأنابيب المربعة والمستطيلة

الأنبوب الدائري هو الحالة الأسهل: يمر السطح تحت رأس القطع على مسافة ثابتة. أما في الأنبوب المربع والمستطيل، فيجب أن يتبع رأس القطع الزوايا بينما يدور الأنبوب. إذا لم تتكيف السرعة والطاقة، فستحترق الزوايا أو تترك نتوءات (Burrs). يعمل برنامج الأنابيب الجيد على إبطاء السرعة وضبط الطاقة عند الزوايا مع تعويض نصف قطر الزاوية، والذي يختلف بين موردي الأنابيب. تحقق من عينات الأجزاء من أنبوب المورد الخاص بك، وليس فقط من أنبوب تجريبي.

البحث عن الحواف والأنابيب الحقيقية

أنبوب المخزون ليس مستقيماً أو مربعاً أو متمركزاً تماماً أبداً. يتعامل البحث عن الحواف مع ذلك: قبل القطع، يفحص رأس القطع الأنبوب ليجد موضعه الفعلي والالتواء، ويتم تصحيح البرنامج. تأكد من أن البرنامج الوارد في عرض السعر الخاص بك يتضمن ذلك. على الأنابيب الطويلة التي تحتوي على ثقوب على طولها، تقرر هذه الخطوة ما إذا كان الثقب الأخير في المكان الذي يحدده الرسم الهندسي.

التجميع (Nesting) وإنتاجية المواد

يضع البرنامج الأجزاء من النهاية إلى النهاية على طول طول المخزون. عندما يتشارك أجزاء في قطع مستقيم واحد، يخدم قطع واحد كلاً منهما (القطع بخط مشترك)، مما يوفر الوقت والمواد. الخسارة المتبقية هي القطعة المتبقية (Tailing)، وهي القطعة التي تمسكها الظروف في النهاية. إذا كانت أنابيبك باهظة الثمن، قارن طول القطعة المتبقية بين العروض؛ تم تصميم LT240S ذات الظرف المزدوج لإبقائها قصيرة.

اكتب متطلبات الأنابيب الخاصة بك أولاً

بمجرد وجود هذه القائمة، يمكن إسقاط أي ماكينة تفوت سطرًا واحدًا، وتصبح مقارنة الباقي أقصر بكثير.

التلقيم اليدوي أو التلقائي

التلقيم التلقائي للزمم (Bundle loading) يربح أمواله عندما تققطر الماكينة العديد من الأنابيب من نفس المقاس كل يوم، أو تعمل ورديتين. مع وجود العديد من المقاسات في دفعات صغيرة، يتغير مقاس الأنبوب بشكل متكرر لدرجة أن الشخص الذي يقوم بالتلقيم يدويًا يكون أكثر مرونة، وعادة ما يكون الحامل شبه التلقائي كافيًا. اتخذ قرارك بناءً على الأنابيب في اليوم وتغيرات المقاس في الوردية، وليس على كيف تم تجهيز الماكينة التجريبية.

المشكلات الشائعة وكيفية إصلاحها

ما الذي يحسم السعر

يتم تسعير LT240 عند الطلب.

موقعها في سلسلة ليزر المواسير من PCL

من الاستفسار إلى الإنتاج

1. قائمة الأنابيب والعيّنات. أرسل مقاسات الأنابيب الرئيسية الخاصة بك، المواد، الحجم اليومي ورسومات الأجزاء.
2. التكوين والتخطيط (Layout). نحدد حجم الظرف، طول السرير، المصدر والتلقيم، ونرسل رسم تخطيطي يوضح مساحة الأرضية وتوصيلات الطاقة والهواء.
3. التجميع والاختبار. يتم تجميع الماكينة واختبارها قبل الشحن؛ يتم تأكيد وقت التسليم في عرض السعر.
4. إعداد الموقع. أرضية مستوية، توصيل الطاقة، الهواء المضغوط للظروف وغاز المساعدة، واستخراج الأبخرة جاهزة قبل الوصول.
5. التركيب والتدريب. يتم تسعير التركيب وتدريب المشغلين مع الماكينة؛ يتعلم المشغلون البرمجة، والتسوية، والفحوصات اليومية وضبط البارامترات.
6. الدعم. ضمان لمدة 24 شهراً على الماكينة بالكامل، باستثناء المستهلكات.

قبل أن تطلب

• مقاسات الأنابيب التي تشكل الجزء الأكبر من حجم عملك، والأكبر منها.
• الأشكال: دائري، مربع، مستطيل، بيضوي أو غير ذلك.
• مورد الأنابيب ونصف قطر الزاوية للأنبوب المربع.
• الحجم اليومي وأحجام الدفعات، والتي تحدد طريقة التلقيم.
• من يقوم ببرمجة الأجزاء، وتنسيق CAD.

الصيانة

السلامة حول ماكينة قطع الأنابيب بالليزر

هناك مخاطر أساسية خاصة بقطع الأنابيب. فالأنبوب يدور، وغالباً ما يبرز عدة أمتار منه خارج الكابينة، لذا يجب إبقاء المنطقة المحيطة بطول الفرش خالية أثناء دوران الأظرف. كما أن شعاع الليزر يخرج من الجانب الآخر للأنبوب عند اكتمال عملية القطع، ولهذا يجب أن تظل منطقة القطع مغلقة أو محمية بالكامل. حافظ على عمل مفاتيح الأمان على الأبواب وستائر الضوء، وارتدِ نظارات حماية الليزر المخصصة للطول الموجي المستخدم عند فتح منطقة القطع، وقم بتوصيل نظام شفط الأبخرة قبل قطع الأنابيب المطلية أو المجلفنة.

المميزات والحدود

الأسئلة الشائعة حول LT240

قارن بين جميع ماكينات قطع الأنابيب بالليزر جنباً إلى جنب في دليل الاختيار الخاص بنا.
