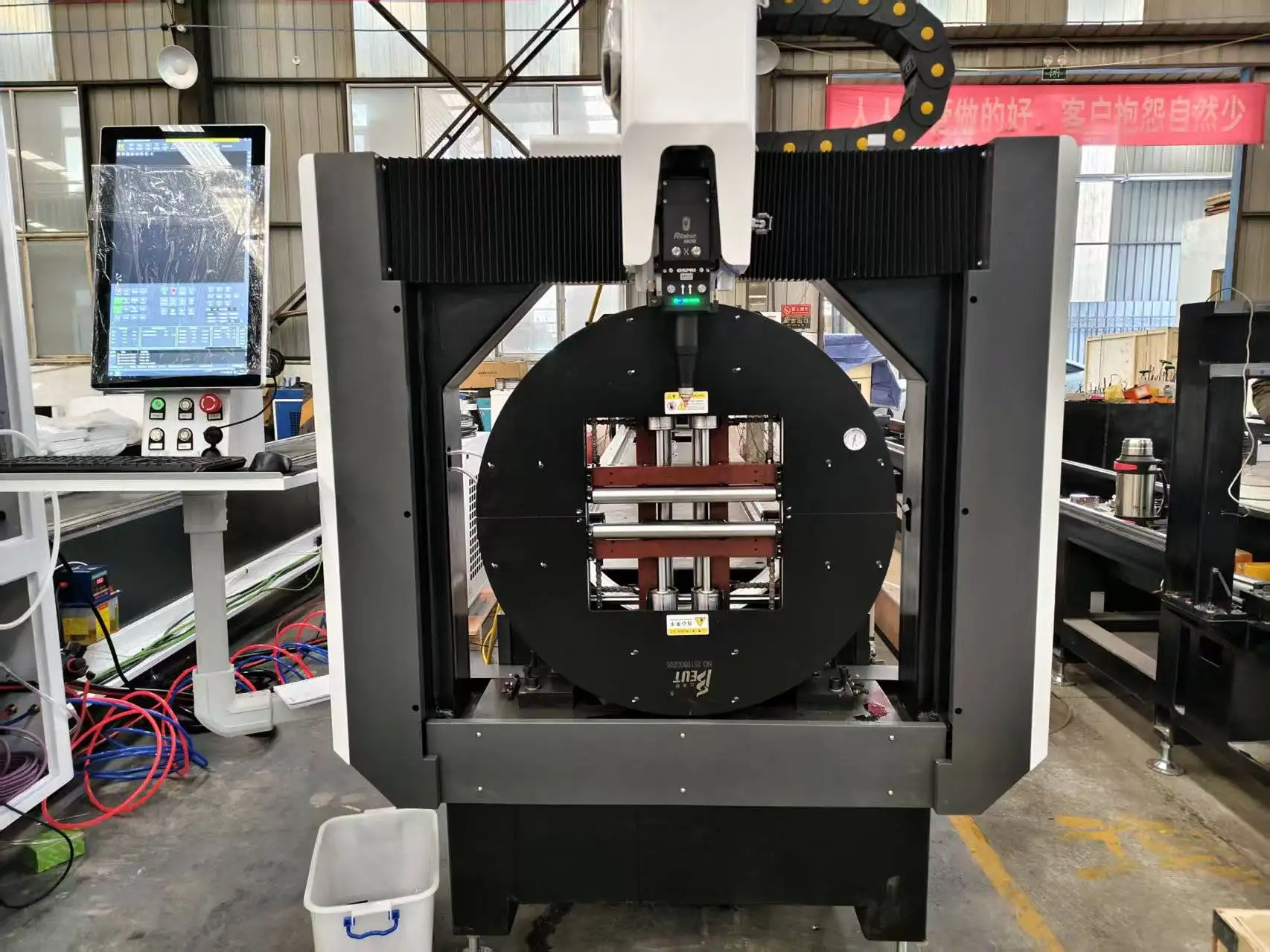

LT240 レーザー切断機

LT240：概要

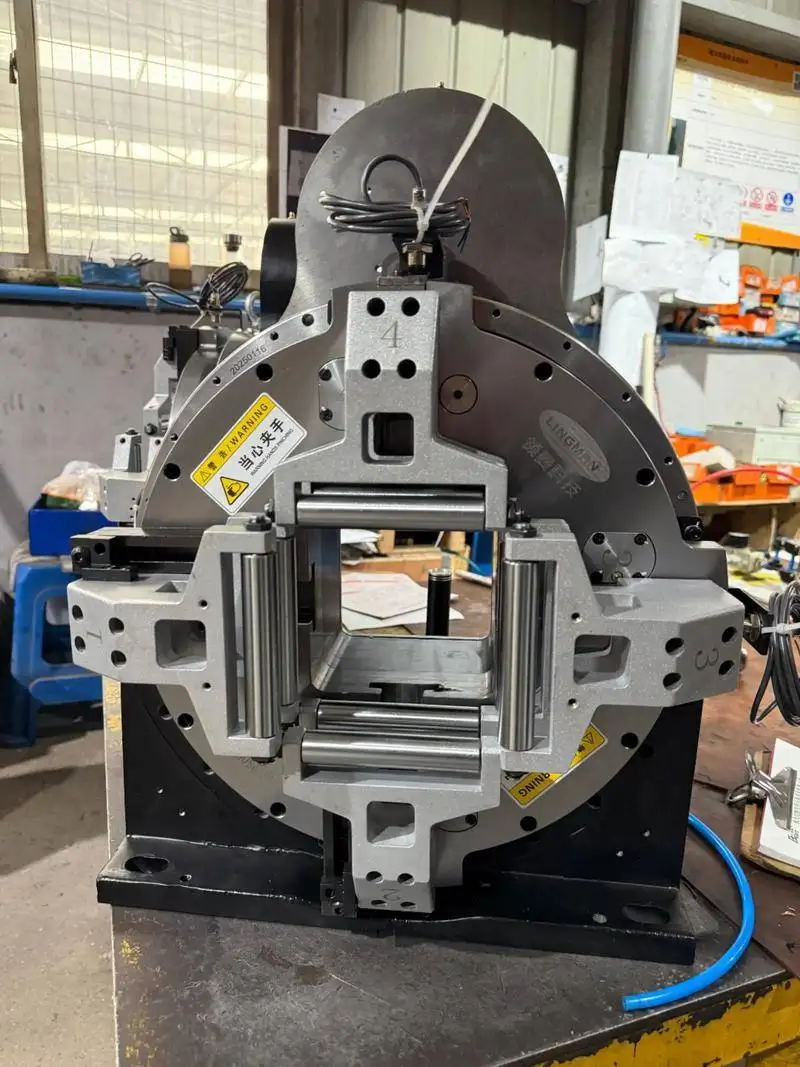

LT240は、直径Ø20～240 mmの丸パイプ、角パイプ、矩形パイプ、異形管（楕円など）に対応し、1.5 kW～6 kWのファイバーレーザー発振器を搭載した汎用パイプレーザー切断機です。フルストロークのエアチャックが各パイプを自動で芯出しするため、サイズ変更時の段取り替えがほとんどかかりません。

技術仕様

安定性を左右する3つの要素

同じ仕様書のパイプレーザーでも、1年後には大きな差が出ることがあります。安定性を決めるのは、①刻一刻と安定した出力を維持するレーザー発振器、②摩擦を抑えてスムーズな軸移動と直進性を保つリニアガイド、そして③コントローラーからの指令を切断ヘッドやチャックの速度・位置に正確に反映させるサーボモーターの3つです。見積りの際はそれぞれのメーカーを確認し、そこを基準に比較してください。

角パイプ・矩形パイプの切断

丸パイプは、ヘッドの下を材料が一定の距離で通過するため比較的簡単です。一方、角パイプや矩形パイプでは、パイプが回転しながらコーナー部に追従する必要があります。このとき、速度と出力を適切に制御しないと、コーナーが焼けたりバリが残ったりします。優れたパイプ切断ソフトは、コーナー部で減速し出力を調整するとともに、仕入先ごとに異なるコーナーR（隅R）も自動で補正します。デモ機だけでなく、実際に自社で使用している材料でのカットサンプルを必ず確認してください。

エッジ検出と実際のパイプ

市販のパイプが完全に真っ直ぐで、歪みがなく、中心が出ていることはまずありません。そこで重要になるのがエッジ検出です。切断前にヘッドがパイプを探って実際の位置やねじれを検出し、プログラムを補正します。見積りのソフトウェアにこの機能が含まれていることを必ずご確認ください。長尺のパイプに多数の穴あけ加工を行う場合、このステップの有無が「図面通りの位置に最後の穴があくか」を決定づけます。

ネスティングと歩留まり

ソフトウェアは、素材の長さに合わせてパーツを隙間なく配置します。2つのパーツが直線切断を共有する場合、1回のカットで両方を切り出すこと（共通線切断）ができ、時間と材料を節約できます。残材となるのは、最後にチャックが掴んでいた端材（テール）です。高価なパイプを使用する場合は、各社のテール長を比較してみてください。デュアルチャック仕様のLT240Sは、この端材を短く抑える設計になっています。

まずはパイプの要件を書き出す

このリストを作成しておけば、条件を満たさない機械はすぐに除外でき、残った機種の比較が非常にスムーズになります。

手動ローディングか自動ローディングか

バンドルローダー（自動材料供給装置）が真価を発揮するのは、毎日同じサイズのパイプを大量に加工する場合や、2交替制で稼働させる場合です。多品種小ロットでサイズ変更が頻繁な現場では、手動でセットする方が柔軟に対応でき、セミオートのラックで十分な場合がほとんどです。デモ機の仕様にとらわれず、「1日の加工本数」と「1シフトあたりのサイズ変更回数」で判断してください。

よくあるトラブルと対処法

価格を決定づける要因

LT240の価格はお見積りとなります。

PCLパイプレーザー製品群における位置づけ

お問い合わせから生産開始までの流れ

1. パイプリストとサンプルの確認 主要なパイプサイズ、材質、1日の加工量、パーツ図面をご送付ください。
2. 仕様決定とレイアウト設計 チャックサイズ、ベッド長、発振器、ローディング装置を決定し、設置スペース、電源、エア配管の位置を示したレイアウト図面をお送りします。
3. 製造とテスト 出荷前に機械の組み立てとテストを実施します。納期は見積書にてご確認いただけます。
4. 設置準備 機械到着までに、水平な床面、電源、チャック・アシストガス用の圧縮空気、集塵機の準備をお願いいたします。
5. 据付・トレーニング 据付およびオペレーター向けトレーニングは機械本体と共にお見積りいたします。プログラミング、ネスティング、日常点検、パラメータ調整等を習得いただけます。
6. サポート 機械本体は24ヶ月保証（消耗品除く）。

ご注文前の確認事項

• 生産量の大部分を占めるパイプサイズ、および最大サイズ
• 対応形状：丸、角、矩形、楕円、その他
• パイプの仕入先情報と、角パイプのコーナーR
• ローディング方式の選定基準となる、1日の加工量とロットサイズ
• パーツのプログラミング担当者と、使用するCADフォーマット

メンテナンス

パイプレーザー加工機の安全性について

パイプ切断特有の注意点が2つあります。パイプが回転するため、加工エリアの外側に数メートル飛び出ることがあり、チャックの回転中はベッド周辺をクリアに保つ必要があります。また、切断時にはパイプの反対側にレーザー光が抜けるため、切断ゾーンは必ず完全に囲うかシールドする必要があります。ドアのインターロックやライトカーテンを正常に作動させ、切断エリアが開放されている場所ではレーザー波長に適したレーザー保護メガネを着用し、コーティング管や亜鉛メッキ管を切断する前には集塵機を接続してください。

メリットと制限

LT240に関するよくある質問

LT240で加工できるパイプサイズは？

丸パイプ、角パイプ、矩形パイプ、楕円パイプでØ20〜240 mmに対応しています。

出力はどれを選ぶべきですか？

1.5 kW〜6 kWからお選びいただけます。薄肉には低出力が経済的で、厚肉やスループット重視には高出力が適しています。

曲がりやねじれのあるパイプへの対応は？

エッジファインディング機能により対応します。切断前にパイプをプロービングし、実際の位置やねじれに合わせてプログラムを補正します。材料の個体差が大きい場合は、サンプルパイプを数本お送りいただきテストすることをおすすめします。

LT240とLT240Sの違いは？

対応サイズ範囲は同じです。LT240Sには、重量パイプ用のサイドローディング機構と、端材を短くするためのデュアルチャックが追加されています。

角パイプのコーナーもきれいに切断できますか？

はい、コーナー設定を行い、お使いのパイプの実際のコーナーRを入力することで可能です。サプライヤーから支給されたパイプのサンプルでご確認ください。

サンプルの切断加工は可能ですか？

はい、図面、パイプサイズ、材質をお送りください。

自動ローディング装置は必要ですか？

同じサイズのパイプを毎日大量に加工する場合や2交替稼働の場合は、通常導入する価値があります。多品種少量生産の場合は、手動または半自動ローディングの方が柔軟に対応できます。

選定ガイドですべてのパイプレーザー切断機を比較してみてください。
