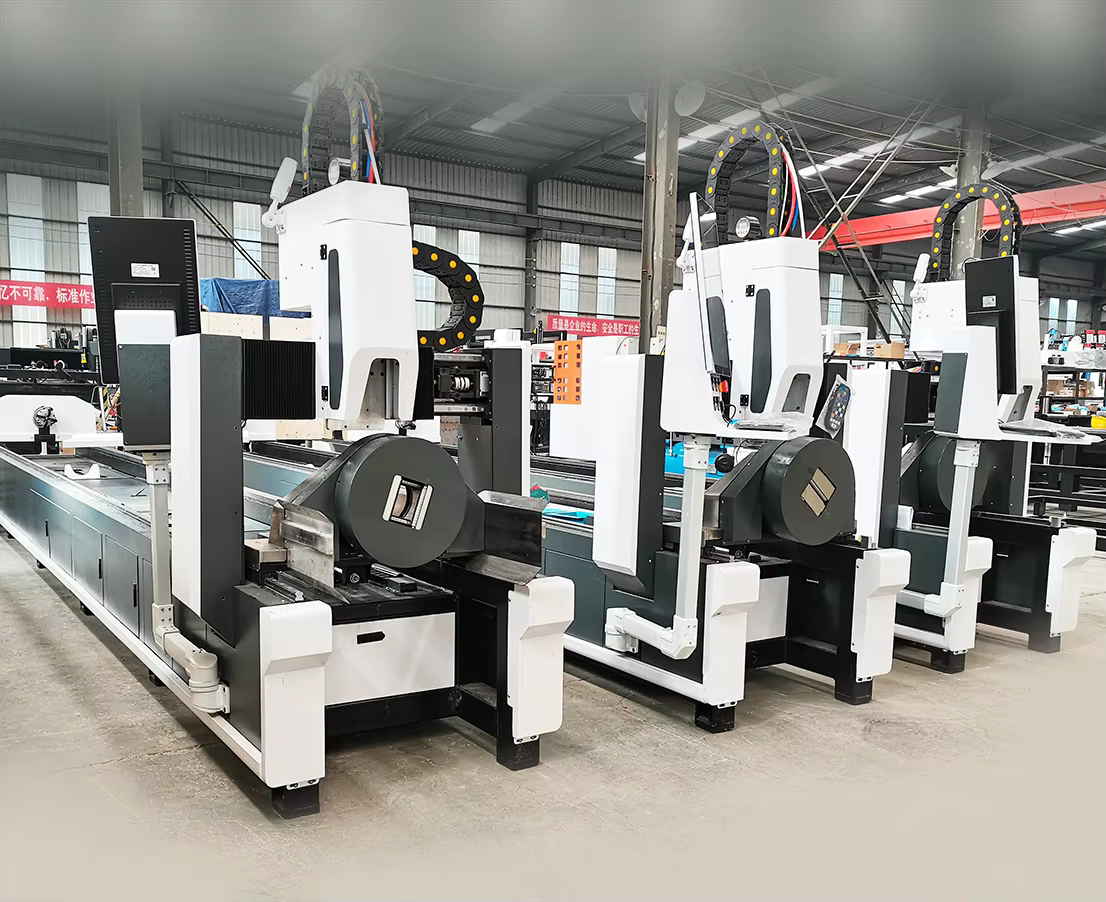

LT240: 개요

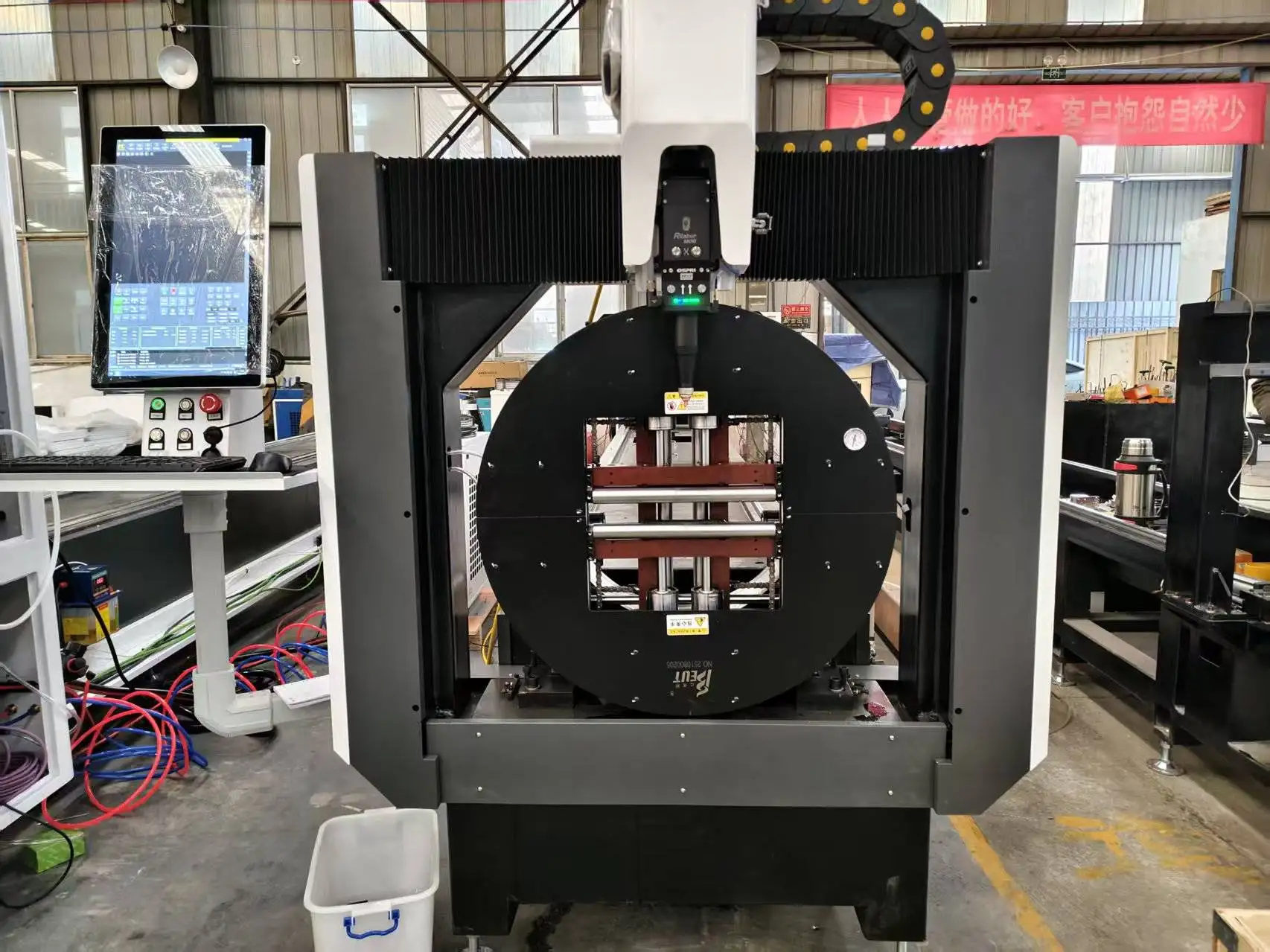

LT240은 Ø20~240 mm 범위의 원형, 사각, 직사각 및 타원형 파이프를 가공할 수 있는 다목적 파이프 레이저 가공기로, 1.5 kW ~ 6 kW의 광원을 탑재하고 있습니다. 풀스트로크 공압 척이 각 파이프를 자동으로 센터링하므로 파이프 규격 변경 시 세팅 시간이 매우 짧습니다.
기술 사양
| 파이프 직경 | 20–240 mm |
|---|---|
| 가공 형상 | 원형, 사각, 직사각, 타원형 |
| 레이저 소스 | 1500–6000 W 파이버 |
| 포지셔닝 정밀도 | ±0.03 mm |

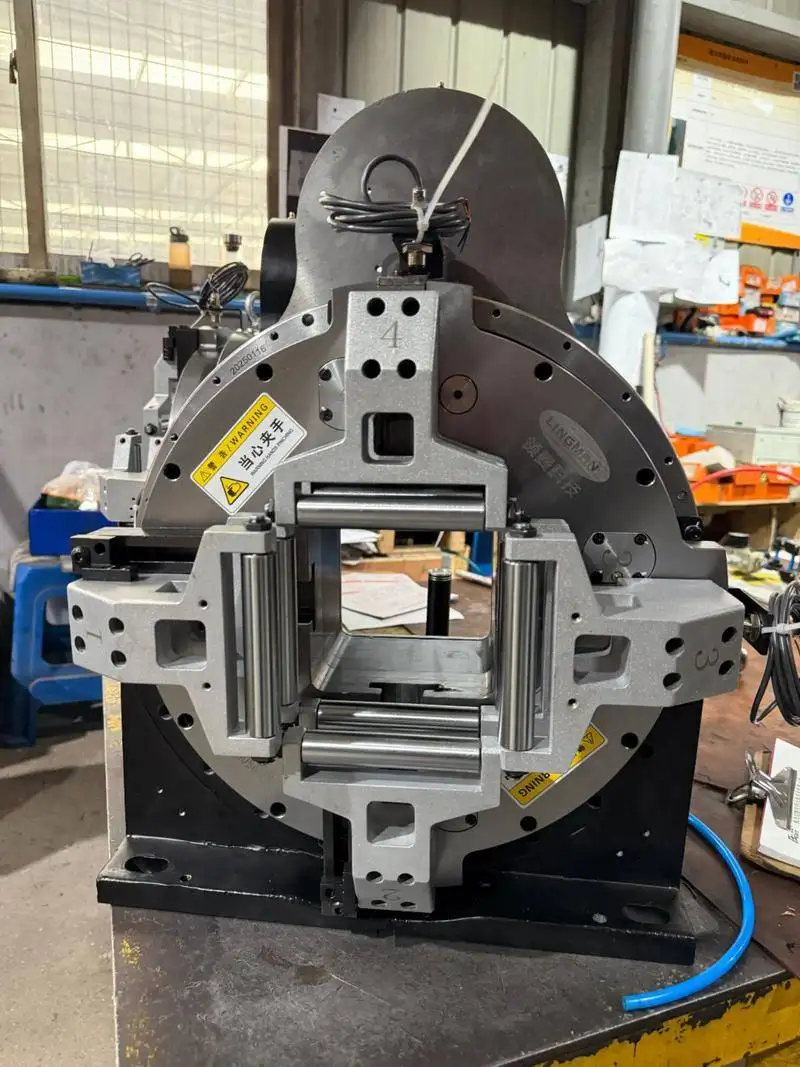

| 척 | 풀스트로크 공압식, 자동 센터링 |
| 소재 | 탄소강, 스테인리스강, 알루미늄 |
| 소프트웨어 | 네스팅 기능이 포함된 파이프 커팅 소프트웨어 |
| 인증 | CE, ISO 9001 |
| 보증 | 장비 전체 24개월 (소모품 제외) |
장비의 안정성을 결정하는 세 가지 요소
데이터 시트가 동일한 두 대의 파이프 레이저 가공기라도 1년이 지나면 성능 차이가 크게 날 수 있습니다. 안정성은 세 가지 부품에서 비롯됩니다. 첫째, 매시간 일정한 출력을 유지해야 하는 레이저 소스; 둘째, 최소한의 마찰로 이송 축을 지지하며 직진성을 유지하는 리니어 가이드; 셋째, 컨트롤러의 명령을 헤드와 척의 속도 및 위치로 변환하는 서보 드라이브입니다. 견적서 요청 시 각 부품의 브랜드를 확인하고 이를 기준으로 비교해 보세요.
사각 및 직사각 파이프 절단
원형 파이프는 가공하기 쉽습니다. 표면이 일정한 거리를 두고 헤드 아래를 지나가기 때문입니다. 하지만 사각 및 직사각 파이프의 경우 파이프가 회전하는 동안 헤드가 모서리를 따라가야 합니다. 이때 속도와 출력이 적절히 조절되지 않으면 모서리가 타거나 버(burr)가 발생합니다. 성능이 우수한 파이프 소프트웨어는 모서리 부분에서 속도를 줄이고 출력을 조절하며, 파이프 공급사마다 다른 모서리 반경(radius)을 보정해 줍니다. 데모용 파이프뿐만 아니라 실제 공급사의 파이프로 샘플 가공을 꼭 확인해 보세요.
에지 핀딩(Edge-Finding)과 실제 파이프
원자재 파이프는 결코 완벽하게 곧거나 각이 맞거나 중심이 정확하지 않습니다. 에지 핀딩 기능은 이 문제를 해결합니다. 절단 전 헤드가 파이프를 프로빙하여 실제 위치와 비틀림을 파악하고 프로그램을 보정합니다. 견적서의 소프트웨어에 이 기능이 포함되어 있는지 확인하세요. 길이에 따라 홀이 가공되는 긴 파이프의 경우, 이 단계가 도면 위치와 최종 홀의 일치 여부를 결정합니다.
네스팅 및 소재 수율
소프트웨어는 원자재 길이에 맞춰 파이프 부품들을 끝과 끝이 닿도록 배치합니다. 두 부품이 직선 절단을 공유하는 경우 하나의 절단선으로 두 부품 모두 처리(공통선 절단)할 수 있어 시간과 소재가 절약됩니다. 남은 로스(loss)는 테일링(tailing), 즉 마지막에 척이 물고 있는 조각입니다. 파이프 비용이 부담된다면 견적 간 테일링 길이를 비교해 보세요. 듀얼 척 방식의 LT240S는 테일링 길이를 짧게 유지하도록 설계되었습니다.
파이프 가공 요구사항을 먼저 정리하세요
| 항목 | 확인 사항 | 흔한 실수 |
|---|---|---|
| 직경 | 현재 최소/최대 규격 및 향후 3년 내 예상 규격 | 현재 주문량만 고려함 |
| 두께 | 소재별 최대 두께 | 최대 두께 대신 평균 두께를 기준로 삼음 |
| 소재 | 탄소강, 스테인리스, 알루미늄, 황동의 비중 | 반사성 금속에 대한 주의를 소홀히 함 |
| 가공 기능 | 직선 절단, 홀 가공, 안장형(Saddle) 절단, 벰버(Bevel) 절단 | 안장형 및 베벨 가공 난이도를 과소평가함 |
| 배치 패턴 | 대량 생산의 소수 규격, 또는 다품종 소량 생산 | 배치 크기를 고려하지 않고 로딩 장치 선택 |
| 공차 | 길이, 각도 및 에지 요구사항의 수치화 | 수치 대신 “정밀함”이라고 모호하게 기재함 |
이 목록이 준비되면 조건을 충족하지 못하는 장비는 곧바로 배제할 수 있어 남은 장비들을 비교하는 시간이 훨씬 단축됩니다.
수동 로딩 또는 자동 로딩
자동 번들 로딩 시스템은 매일 동일한 규격의 파이프를 대량으로 절단하거나 2교대 작업을 할 때 투자 가치를 발휘합니다. 다품종 소량 생산의 경우 파이프 규격이 너무 자주 바뀌기 때문에 작업자가 수동으로 로딩하는 것이 더 유연하며, 반자동 랙으로도 대개 충분합니다. 데모 장비의 옵션이 아니라 하루 파이프 사용량과 교대당 규격 변경 횟수를 기준으로 결정하세요.
주요 문제 및 해결 방법
| 문제 | 주요 원인 | 조치 방법 |
|---|---|---|
| 사각 파이프 모서리 탐 및 버 발생 | 모서리에서 속도와 출력이 조절되지 않음 | 모서리 설정 사용; 파이프의 실제 모서리 반경 입력 |
| 긴 파이프의 홀 위치가 틀어짐 | 파이프 휨 또는 비틀림이 보정되지 않음 | 에지 핀딩 실행; 직진도 공차를 벗어난 원자재 반품 |
| 파이프 내부 스패터 발생 | 레이저 빔이 반대편 벽을 타격함 | 관통 파라미터 및 절단 순서 조정 |
| 홀을 관통하는 용접 비드(Seam) | 파이프 방향이 용접선에 맞춰지지 않음 | 부품 허용 범위 내에서 절단 전 용접선 방향 정렬 |
| 파이프 전체에 걸쳐 에지 품질이 일정하지 않음 | 오염이나 노즐 손상으로 인한 높이 센서 교란 | 센서 청소 및 캘리브레이션; 노즐 교체 |
가격 결정 요인
| 항목 | 옵션 | 가격 및 용도에 미치는 영향 |
|---|---|---|
| 레이저 출력 | 1.5–6 kW | 두꺼운 두께 가공 및 중간 두께 생산성 향상을 위한 고출력 |
| 베드 길이 | 표준 원자재 길이 또는 연장형 | 긴 원자재 사용 시 로딩 횟수 감소 및 부품당 테일링 손실 감소 |
| 로딩 방식 | 수동, 반자동 또는 번들 로더 | 가공 물량 및 파이프 규격 변경 빈도에 따라 선택 |
| 소프트웨어 | 네스팅, 3D 임포트, 공통선 절단 | 프로그래밍 속도 및 소재 수율 향상 |
LT240은 요청 시 견적이 제공됩니다.
PCL 파이프 레이저 라인업에서의 위치
| 모델 | 파이프 규격 | 출력 | 추천 용도 |
|---|---|---|---|
| MAK100 | Ø10–100 mm | 1.5 kW | 엔트리 모델, 소형 파이프 |
| LT120S | Ø120 / □120 mm | 1.5–3 kW | 사이드 마운트형, 최대 10 mm 고후판 |
| LT240 (본 장비) | Ø20–240 mm | 1.5–6 kW | 원형, 사각, 직사각, 타원형 |
| LT240S | Ø/□20–240 mm | 1.5–6 kW | 사이드 마운트형, 듀얼 척, 200 kg 파이프 |
| LT360 | Ø20–360 mm | 1.5–6 kW | 대구경, 6 m 또는 9 m 원자재 |
문의부터 생산까지의 절차
- 파이프 리스트 및 샘플. 주요 파이프 규격, 소재, 일일 물량 및 부품 도면을 보내주세요.
- 구성 및 레이아웃. 척 사이즈, 베드 길이, 레이저 소스 및 로딩 방식을 확정하고 설치 공간, 전력 및 에어 연결 정보를 포함한 레이아웃 도면을 제공합니다.
- 제작 및 테스트. 출하 전 장비 조립 및 테스트가 진행되며, 납기는 견적서에 명시됩니다.
- 현장 준비. 장비 도착 전 수평 바닥면, 전원 연결부, 척 및 보조 가스용 압축 공기, 집진 설비를 준비해야 합니다.
- 설치 및 교육. 설치 및 조작원 교육은 장비 견적에 포함되어 제공되며, 조작원은 프로그래밍, 네스팅, 일일 점검 및 파라미터 조정을 배우게 됩니다.
- 사후 지원. 소모품을 제외한 장비 전체 24개월 보증.
주문 전 확인 사항
- 전체 물량의 대부분을 차지하는 파이프 규격 및 최대 규격.
- 가공 형상: 원형, 사각, 직사각, 타원형 또는 기타 형상.
- 파이프 공급사 및 사각 파이프의 모서리 반경(radius).
- 로딩 방식을 결정하는 일일 물량 및 배치 크기.
- 부품 프로그래밍 담당자 및 CAD 포맷.
유지보수
| 주기 | 점검 사항 |
|---|---|
| 매일 | 보호 렌즈 및 노즐 청소; 척 조(jaw) 점검; 슬래그 트레이 비우기. |
| 매주 | 척 및 가이드의 먼지 청소; 에어 필터 드레인; 높이 센서 점검. |
| 정기적 | 가이드 및 랙 윤활; 척 에어 씰 점검; 칠러 냉각수 교체. |
파이프 레이저 가공 시 안전 수칙
파이프 절단에는 두 가지 고유한 위험 요소가 있습니다. 파이프가 회전할 때 인클로저 외부로 수 미터까지 튀어나올 수 있으므로, 척이 회전하는 동안 베드 주변 구역을 비워두어야 합니다. 또한 절단 시 빔이 파이프 반대쪽으로 관통하므로 절단 구역은 항상 밀폐 또는 차단되어야 합니다. 도어 인터락과 광막(light curtain)이 정상 작동하도록 유지하고, 절단 구역이 개방된 곳에서는 레이저 파장에 맞는 보안경을 착용하며, 코팅 파이프나 아연 도금 파이프를 절단하기 전에 집진기를 연결하십시오.
장점과 한계
장점
- 한 장비로 4가지 형상 가공 가능
- 빠른 사이즈 교체를 위한 센터링 척
- 최대 6kW의 넓은 출력 범위
참고사항 (한계)
- 중량 파이프용 엔드 로딩은 사이드 로딩(LT240S)보다 느림
- 듀얼 척 디자인보다 긴 잔재(tailing) 발생
- 240mm 초과 시 LT360 참고
LT240 FAQ
LT240은 어떤 파이프 규격을 절단할 수 있나요?
Ø20 ~ 240mm의 원형, 사각, 직사각형 및 타원형 파이프를 가공합니다.
어떤 출력을 선택해야 하나요?
1.5kW ~ 6kW. 저출력은 얇은 두께를 경제적으로 가공하고, 고출력은 두꺼운 두께와 생산성에 적합합니다.
휜 파이프나 뒤틀린 파이프는 어떻게 처리하나요?
엣지 파인딩(edge-finding) 기능 사용: 절단 전 파이프를 탐색하여 실제 위치와 뒤틀림에 맞게 프로그램을 보정합니다. 자재 편차가 크다면 파이프 샘플을 보내 테스트를 진행해 보세요.
LT240과 LT240S의 차이점은 무엇인가요?
가공 규격은 동일합니다. LT240S는 중량 파이프용 사이드 로딩과 잔재를 줄여주는 듀얼 척이 추가되었습니다.
사각 파이프 모서리가 깨끗하게 절단되나요?
네, 코너 설정과 공급받은 파이프의 실제 코너 반경을 입력하면 깨끗하게 절단됩니다. 공급업체 파이프 샘플로 확인해 보세요.
샘플 절단이 가능한가요?
네. 도면, 파이프 규격, 소재를 보내주세요.
자동 로딩 장치가 필수인가요?
동일한 규격의 파이프를 하루에 대량으로 가공하거나 2교대 작업을 하는 경우 보통 필수적입니다. 소량 다품종 가공에는 수동 또는 반자동 로딩이 더 유연합니다.
선택 가이드에서 모든 파이프 레이저 절단기를 나란히 비교해 보세요.
파이프 규격과 연간 사용량을 알려주세요. 적합한 출력을 추천하고 LT240 견적을 보내드립니다.
