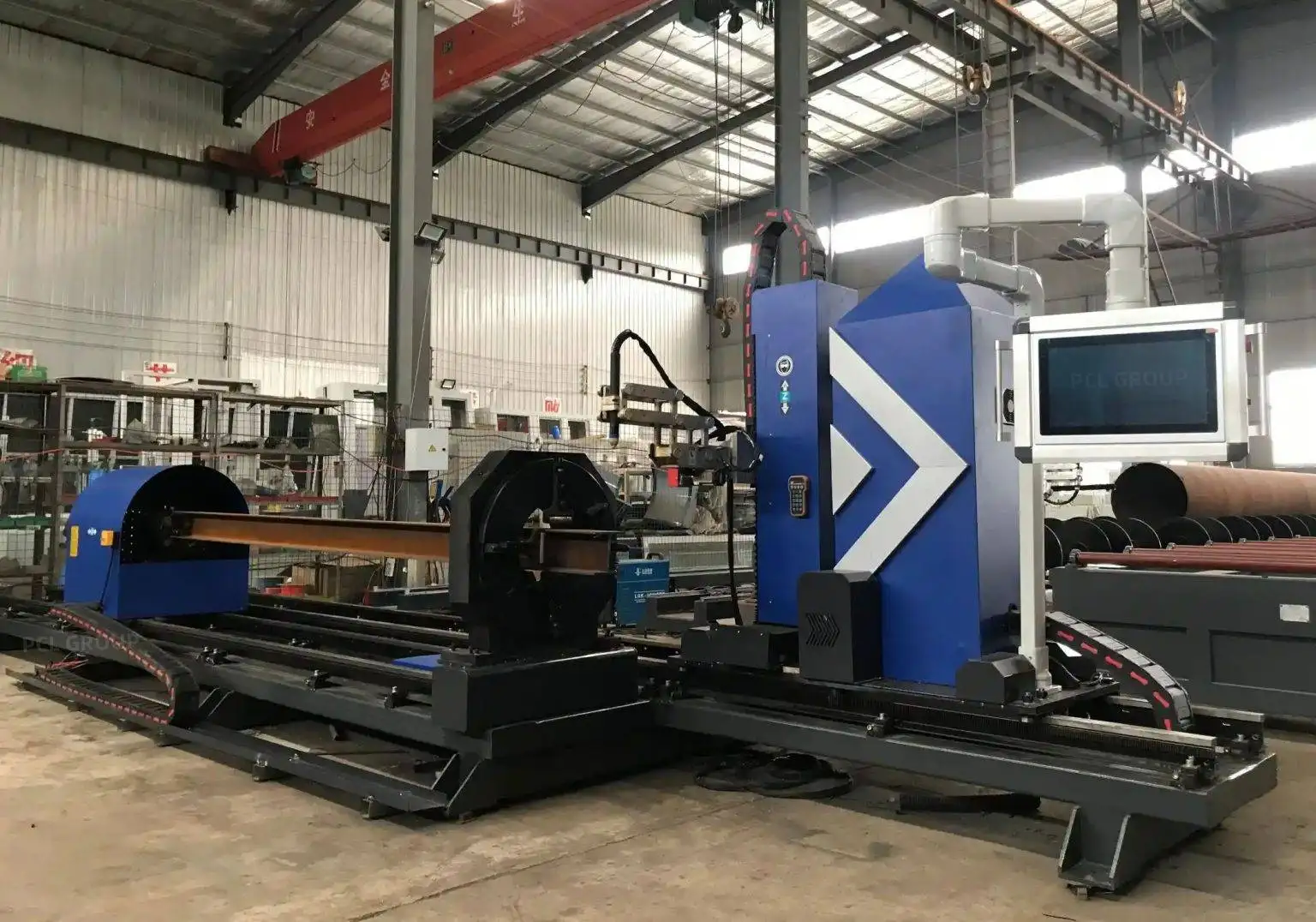

8-osiowa przecinarka plazmowa do profili: Przegląd
Przecinarka profilowa PCL z 8 osiami służy do cięcia i ukosowania rur oraz profili konstrukcyjnych na jednym stanowisku: rur okrągłych i kwadratowych, prostokątnych, ceowników (kanałowych), kątowników oraz belek H lub I. Osiem zsynchronizowanych osi pozwala na wykonywanie cięć ze skosem zarówno na półce, jak i na środniku profili o skomplikowanych kształtach.
Cięcie profilowe w 8 osiach w akcji
Cięcie i ukosowanie profili konstrukcyjnych.
Specyfikacja techniczna
| Profile | Rury okrągłe, kwadratowe i prostokątne; ceowniki; kątowniki; belki H i I |
|---|---|
| Zakres średnic rur | Okrągłe do Ø800 mm, kwadratowe do 600 mm |
| Ukosowanie | Do ±60° z kompensacją kąta przestrzennego |
| Palniki | Plazmowy do 30 mm; tlenowy do 100 mm |
| Długość | 6 m lub 12 m |
| Cena | USD 45,000–80,000 FOB Qingdao, w zależności od konfiguracji |
| Certyfikacja | CE, ISO 9001 |
| Gwarancja | 24 miesiące na całą maszynę (z wyłączeniem części eksploatacyjnych) |
Co zastępuje to urządzenie
Profile konstrukcyjne zazwyczaj przechodzą przez przecinarkę taśmową, wiertarkę oraz stanowisko ręcznego cięcia palnikiem w celu wykonania wcięć i ukosów. Przecinarka 8-osiowa wykonuje cięcia końcowe, wycięcia, otwory oraz skosy w rurach i belkach bezpośrednio z programu, dzięki czemu elementy pasują podczas montażu, a przygotowanie złączy spawanych jest powtarzalne. Jakość krawędzi ciętych jest zazwyczaj określona normą ISO 9013 (klasy prostopadłości i chropowatości). Jeśli rysunki techniczne wymagają konkretnej klasy, poinformuj nas o tym, a sprawdzimy to na próbnich cięciach.
W przypadku precyzyjnych otworów pod śruby w belkach H i cieńszych profilach sprawdź również linię do cięcia belek H HF30120.
Gdzie to urządzenie plasuje się w gamie plazm PCL
| Maszyna | Przeznaczenie | Cena (FOB Qingdao) |
|---|---|---|
| Przenośna przecinarka plazmowa | Cięcie ręczne lub prowadzone, 12–25 mm | USD 1,200 |
| Stół plazmowy P3015 | Blachy i płyty na kompaktowym zintegrowanym stole | USD 2,000–15,000 |
| Plazma bramowa | Duże arkusze blach; plazma i opcjonalnie palnik tlenowy | USD 2,000–15,000 |
| 5-osiowa plazma do ukosowania | Ukosy pod spawanie V, X, Y i K | USD 35,000–60,000 |
| Plazma do rur | Rury okrągłe Ø50–1500 mm, cięcia siodłowe | Na zapytanie |
| 8-osiowa plazma profilowa (ta maszyna) | Rury, ceowniki, belki H i I ze skosami | USD 45,000–80,000 |
Często zadawane pytania dotyczące 8-osiowej plazmy do profili
Jakie profile może ciąć maszyna 8-osiowa?
Rury okrągłe, kwadratowe i prostokątne, ceowniki, kątowniki oraz belki H lub I.
Jak duże mogą być rury?
Rury okrągłe do Ø800 mm i rury kwadratowe do 600 mm.
Jaka jest maksymalna grubość cięcia?
Do 30 mm przy użyciu plazmy i do 100 mm przy użyciu palnika tlenowego.
Ile to kosztuje?
USD 45,000–80,000 FOB Qingdao, w zależności od długości i opcji.
Porównaj wszystkie przecinarki plazmowe obok siebie w naszym przewodniku wyboru.
Prześlij listę swoich profili. Potwierdzimy zakres i przygotujemy wycenę linii 8-osiowej.
