로봇 용접 워크스테이션: 개요
로봇 용접 워크스테이션은 6축 용접 로봇과 부품을 회전시키는 포지셔너를 결합하여 모든 용접선이 가장 이상적인 위치(주로 아래보기 또는 수평 자세)에서 용접되도록 합니다. 소형 자동차 브래킷부터 수 톤에 달하는 중구조물 조립품까지, 반복 생산되는 부품에 표준적으로 선택되는 솔루션입니다.
포지셔너는 로봇 제어기와 동기화되어 로봇이 용접하는 동안 부품이 함께 회전합니다. 원형 용접선은 한 번의 연속 패스로 용접되며, 다면 부품은 재클램핑 없이 용접할 수 있습니다.

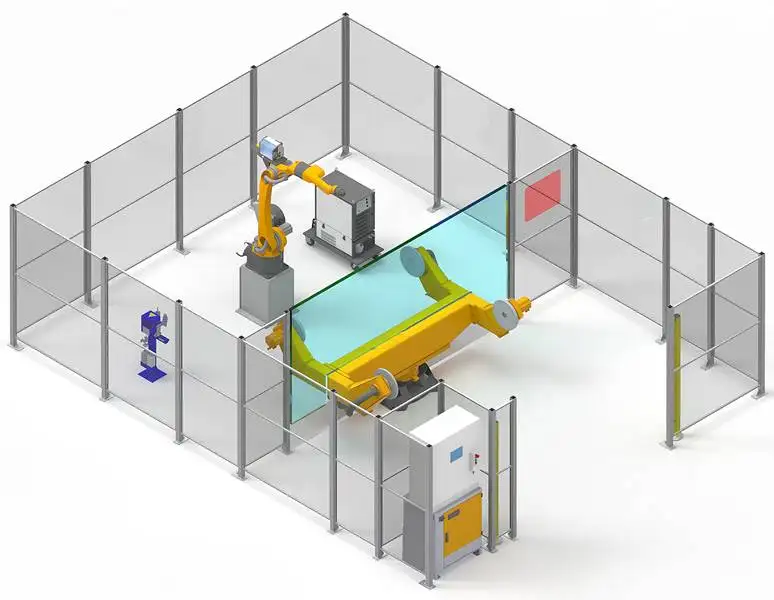

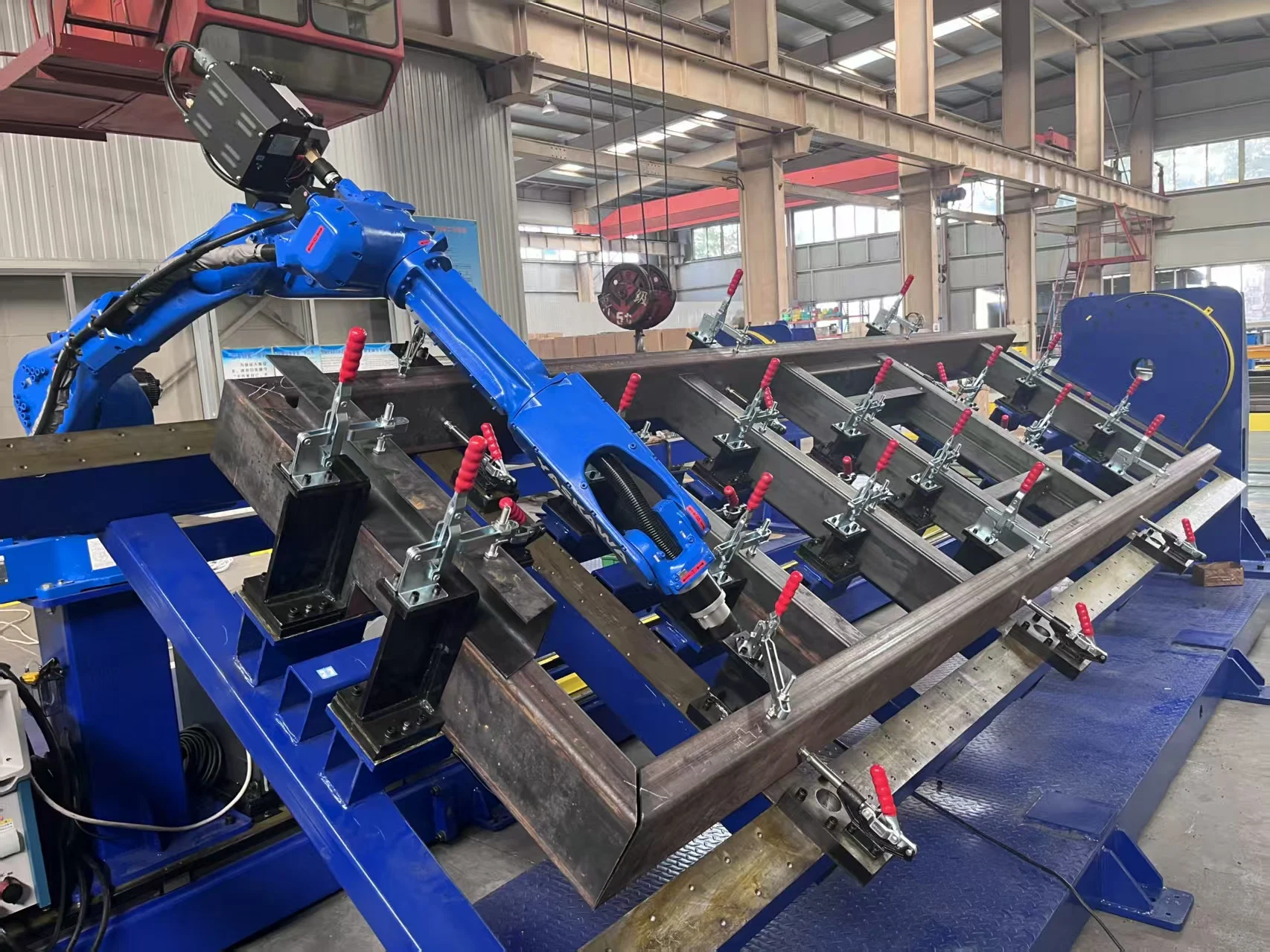

작동 중인 로봇 용접 워크스테이션
로봇이 용접하는 동안 포지셔너가 부품을 회전시킵니다.
기술 사양
| 로봇 | 6축 용접 로봇 |
|---|---|
| 포지셔너 타입 | 단축, L자형(2축) 또는 C자형 |
| 포지셔너 적재 하중 | 500–5000 kg 이상 |
| 포지셔너 구동 | RV 감속기 적용, 로봇 제어기와 동기화 |
| 주행 레일 | 옵션 (대형 부품용) |
| 프로그래밍 | 어플리케이션에 따라 오프라인 프로그래밍 또는 티칭 프리 지원 |
| 용접선 탐색 | 레이저 심 트래킹 또는 아크 트래킹 (옵션) |
| 용접 공정 | MIG / MAG / TIG, 솔리드 와이어 및 플럭스 코어 와이어 |
| 용접 전원 | 아오타이(Aotai), 메그밋(Megmeet), Panasonic, Lincoln Electric, Miller 또는 요청 시 타사 브랜드 |
| 용접 기준 | ISO, AWS D1.1 및 선급 규정(ABS, LR, CCS)에 따른 절차 승인 가능 |
| 인증 | CE, ISO 9001 |
| 납기 | 사양에 따라 20–45일 소요 |
| 보증 | 본체 24개월 보증 (소모품 제외) |
포지셔너 선택 가이드
| 타입 | 운동 방식 | 주요 적용 부품 |
|---|---|---|
| 단축 | 하나의 수평축을 기준으로 부품 회전 | 보, 프레임, 샤프트 등 긴 부품 |
| L자형 (2축) | 부품의 틸팅(기울임) 및 회전 | 박스, 브래킷 및 여러 면에 용접선이 있는 부품 |
| C자형 | C자형 프레임 내부에서 부품 회전 | 프레임 및 붐과 같이 길이 방향 전체 접근이 필요한 부품 |
워크스테이션 작동 프로세스
- 지구(Jig)에 부품 클램핑: 반복 생산되는 부품은 포지셔너의 지그를 사용하여 항상 동일한 위치에 안착됩니다.
- 1회 프로그래밍: 3D 모델을 기반으로 오프라인 프로그래밍을 하거나, 조건에 맞는 경우 티칭 프리 기능을 사용합니다.
- 최적의 자세로 용접: 포지셔너가 부품을 회전시켜 로봇이 아래보기 또는 수평 자세로 용접하므로 용입 깊이와 비드 형상이 우수합니다.
- 반복 작업: 이후 작업부터는 작업자가 부품을 로딩하고 클램핑한 뒤 사이클을 시작하기만 하면 됩니다.
주요 가공물 및 적용 산업
가공물
- 자동차 브래킷 및 소형 조립품
- 건설기계 붐 및 프레임
- 농기계 부품
- 수 톤 규모의 철골 구조물 조립품
- 샤프트, 파이프 및 원형 부품
워크스테이션의 장점
- 모든 용접선에 가장 이상적인 용접 자세 구현
- 연속 원주 용접 가능
- 반복 부품의 빠른 택트 타임
- 지그를 통한 일정한 부품 위치 유지
- 갠트리 시스템에 비해 콤팩트한 설치 공간
다른 용접 로봇과의 비교
| 시스템 | 장점 | 추천 용도 |
|---|---|---|
| 캔틸레버 용접 로봇 CWR500A | 크레인 로딩이 용이한 전후방 개방 구조, 3.5 m 도달 거리 | 크레인으로 로딩하는 대형 평판 부품, H빔, 박스 거더 |
| 갠트리 용접 로봇 | 12 m × 4 m 등 넓은 직사각형 영역 커버 | 선박 블록 및 트레일러 프레임 등 초대형 부품 |
| 레일 부착형 7축 용접 로봇 | 3D 스캐닝이 포함된 콤팩트한 단일 로봇 라인 | 규격이 유사한 철골 구조물 부재 |
| 모바일 용접 로봇 | 별도의 레일 없이 로봇이 공작물로 이동 | 워크스테이션으로 이이동시키기 너무 크고 무거운 부품 |
| 로봇 용접 워크스테이션 (본 장비) | 포지셔너가 부품을 최적의 용접 각도로 회전 | 배치 단위로 생산되는 수 톤 이하의 반복 부품 |
| 협동로봇 용접 스테이션 | 핸드 유도 티칭, 위험성 평가 후 안전 펜스 불필요 | 다품종 소량 생산 부품 및 잦은 품목 교체 작업 |
로봇 용접 워크스테이션의 가격 결정 요인
대부분의 워크스테이션은 USD 18,000–30,000 (FOB 칭다오) 범위 내에 공급됩니다. 세부 사양에 따른 가격 변동 요인은 다음과 같습니다:
| 가격 요소 | 옵션 | 가격 영향 |
|---|---|---|
| 포지셔너 | 단축, L자형 또는 C자형; 500–5000 kg+ | 적재 하중이 높고 축 수가 많을수록 가격 상승 |
| 주행 레일 | 적용 또는 미적용 | 긴 부품 작업 시 작업 반경 확대 |
| 용접선 탐색 | 레이저 심 트래킹, 아크 트래킹 | 부품 조립 오차가 있는 경우 필수 |
| 프로그래밍 | 오프라인 또는 티칭 프리 | 티칭 프리 적용 시 신규 부품 프로그래밍 시간 단축 |
| 용접 전원 | 아오타이, 메그밋, Panasonic, Lincoln Electric, Miller | 수입 브랜드가 더 고가이며, 일부 지역에서는 국산 브랜드의 A/S가 더 유리함 |
| 지그(Jig) | 부품 패밀리별 맞춤 | 부품 도면 맞춤 설계로 별도 견적 산출 |
| 서비스 | 현장 설치 및 교육 | 별도 견적 산출 (일반적으로 현장 작업 약 1주일 소요) |
견적이 필요하신 경우 부품 도면이나 사진, 중량, 재질, 예상 연간 생산량을 보내주시기 바랍니다.
납품, 설치 및 기술 지원
- 사양 및 도면 검토. 당사 엔지니어가 부품에 맞는 포지셔너, 치공구 및 공정을 선정합니다.
- 제작 및 공장 테스트. 납기는 사양에 따라 20~45일 소요됩니다. 출하 전 시스템 조립 및 시험 용접을 거칩니다.
- 설치 현장 준비. 수평 바닥, 전원 및 쉴드 가스를 준비하고 셀 주변의 안전 펜스를 계획합니다.
- 설치 및 교육. 현장 설치 및 오퍼레이터 교육은 대략 일주일 정도 소요되며 별도 견적됩니다. 오퍼레이터는 프로그래밍, 일상 조작 및 정기 유지보수를 배우게 됩니다.
- A/S 지원. 소모품을 제외한 장비 전체 24개월 보증, 소프트웨어 및 공정 관련 원격 기술 지원을 제공합니다.
치공구 설계 팁
워크스테이션에서 치공구는 로봇만큼이나 용접 품질을 좌우합니다. 우수한 치공구는 몇 가지 원칙을 따릅니다:
- 도면에 명시된 기준(데이터움)과 동일한 위치에 모든 부품을 고정합니다.
- 클램프가 토치 경로와 아크 반경을 침범하지 않도록 합니다.
- 부품이 한 방향으로만 장착되도록 로딩을 빠르고 포오프루프(오조작 방지) 방식으로 설계합니다.
- 일정한 루트 간극이 유지되도록 설계합니다. 로봇은 치공구가 잡아주는 그대로 정밀하게 용접합니다.
- 포지셔너가 회전한 후 최적의 용접 각도로 토치가 진입할 수 있는 공간을 확보합니다.
발생 가능한 문제와 워크스테이션의 대응 방법
반복 부품 용접은 워크스테이션의 장점이 극대화되는 분야이지만, 다음 사항들이 반드시 해결되어야 합니다:
| 문제점 | 주요 원인 | 시스템 대응 방식 |
|---|---|---|
| 용접 자세가 항상 최적이 아님 | 평평한 테이블에 부품이 고정됨 | 포지셔너가 부품을 회전시켜 용접선이 평면 또는 수평 자세가 되도록 함 |
| 배치(Lot)별로 루트 간극이 일정하지 않음 | 이전 공정의 절단 및 절곡 공차 발생 | 치공구로 위치를 고정하고, 레이저 심 트래킹 또는 아크 트래킹으로 보정 |
| 원형 용접부에 시작·정지 자국이 남음 | 수동 재위치 작업 | 포지셔너가 로봇과 동기화되어 회전하며 끊김 없이 연속 용접 |
| 무게가 나가는 부품에서 포지셔너 구동이 버거움 | 회전 중심축에서 무게중심이 멀리 떨어짐 | 부품 중량 및 무게중심 오프셋을 모두 고려하여 용량 선정 |
| 부품 로딩 중 로봇이 대기함 | 단일 스테이션 레이아웃 | 2스테이션 레이아웃을 적용하여 한쪽에서 용접하는 동안 다른 쪽에서 부품 로딩 |
구매 전 체크리스트: 워크스테이션 도입 가이드
아래 항목에 대한 답변을 통해 포지셔너, 치공구 및 레이아웃이 결정됩니다:
- 부품 도면, 중량 및 무게중심.
- 연간 생산량 및 배치(Lot) 사이즈.
- 부품당 목표 택타임(Cycle time).
- 부품 회전이 필요한 용접선: 원형, 다면 또는 상향 용접선 등.
- 1개 또는 2개 스테이션 필요 여부.
- 안전 펜스가 설치될 가용 바닥 면적.
- 전원 공급, 쉴드 가스 및 흄 집진기 구비 여부.
일상 및 정기 유지보수
| 주기 | 점검 항목 |
|---|---|
| 매 시프트 | 노즐 청소 및 스패터 제거; 팁 마모 상태 확인 및 구멍 마모 시 교체; 와이어 송급 및 잔여 와이어 확인; 쉴드 가스 유량 확인 |
| 매주 | 토치 케이블 및 호스 마모 상태 점검; 가스 연결부 누설 점검; 토치 클리너 또는 안티 스패터 장치(장착된 경우) 청소 |
| 매월 | 치공구 및 로케이터 핀의 스패터 청소; 포지셔너 접지 상태 점검; 클램프 마모 상태 점검 |
| 매년 | 제조사 지침에 따라 포지셔너 감속기 및 로봇 정기 점검 실시 |
감속기 그리스 주입 및 배터리 교체 주기는 로봇 및 용접기 제조사 매뉴얼을 따르세요. 로봇 프로그램 및 용접 조건은 변경될 때마다 백업해 두어야 합니다.
안전 수칙
- 셀 주변에 안전 펜스를 설치하고 도어와 로봇 컨트롤러를 인터록(연동)시킵니다.
- 작업자가 한쪽 스테이션에서 로봇이 용접하는 동안 다른 쪽에서 자재를 로딩하는 경우 로딩 측에 라이트 커튼을 설치합니다.
- 로딩 구역에 차광막을 설치하여 작업자를 아크광으로부터 보호합니다.
- 포지셔너 상단 또는 후면에 흄 집진기를 설치합니다.
대표적인 셀 레이아웃
| 레이아웃 | 작동 방식 | 추천 용도 |
|---|---|---|
| 단일 포지셔너 | 로봇 전면에 포지셔너 1대 배치: 로딩, 용접, 언로딩 순서로 진행 | 부품당 용접 시간이 길거나 소량 생산에 적합 |

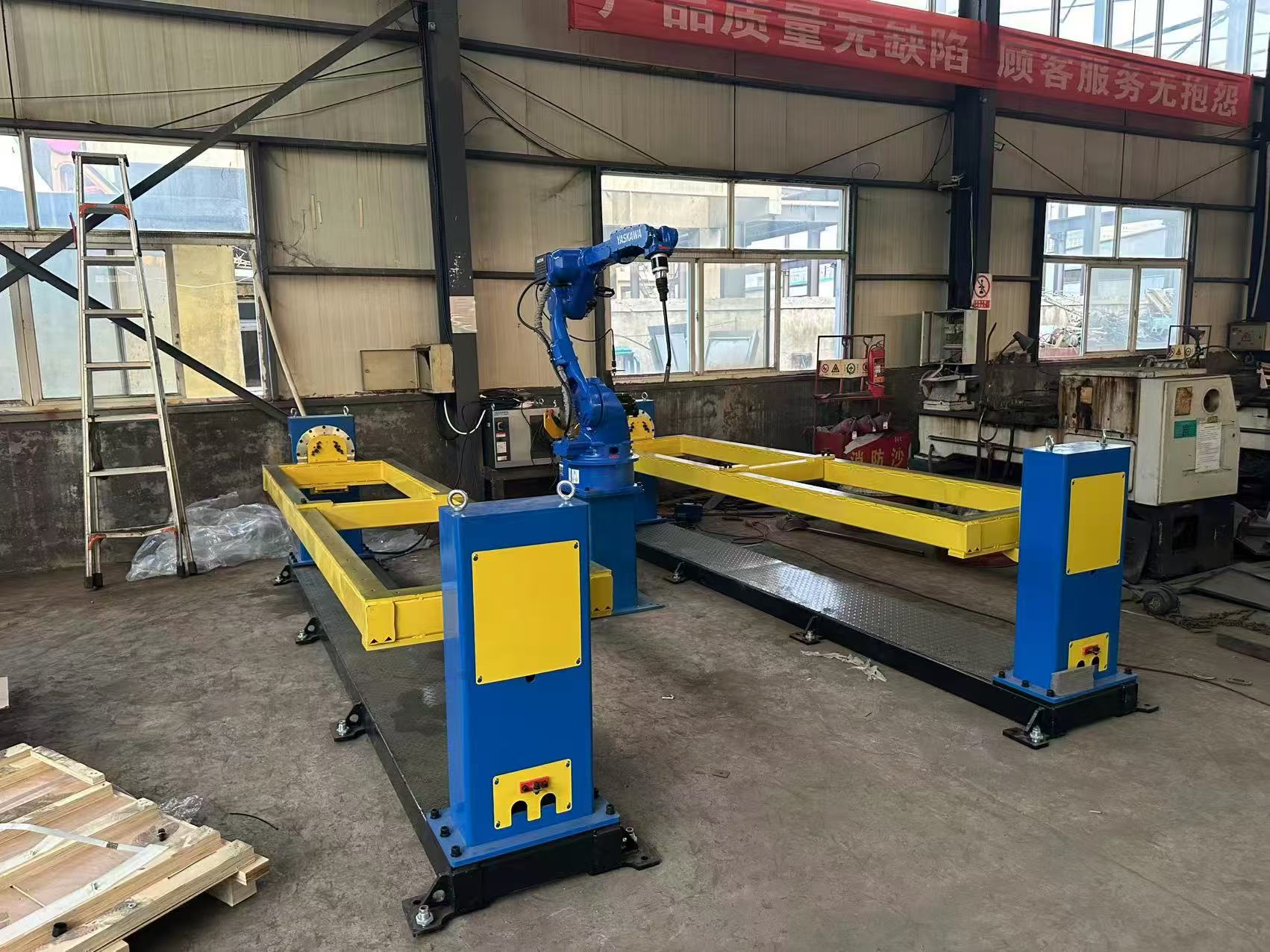

| 2스테이션 | 포지셔너 또는 테이블 2대 운영: 한쪽에서 로딩하는 동안 다른 쪽에서 로봇이 용접 | 로딩 시간이 택타임에서 큰 비중을 차지하는 반복 부품 양산 |
| 그라운드 레일 결합형 포지셔너 | 로봇이 옵션 그라운드 레일을 따라 이동하며 대형 부품 가공 | 로봇 도달 거리를 초과하는 롱 프레임 및 붐 구조물 |
장단점 비교
장점
- 모든 용접선을 가장 이상적인 자세로 가공
- 반복 부품 생산 시 가장 빠른 택타임 실현
- 소형 브래킷부터 수 톤의 대형 부품까지 대응 가능
- 18,000~30,000 USD 수준의 합리적인 가격대
한계점
- 부품 패밀리별 전용 치공구 필요
- 포지셔너와 레일 크기를 초과하는 대형 부품은 갠트리 또는 캔틸레버 용접 로봇이 더 적합
- 잦은 품종 교체가 필요한 다품종 소량 생산의 경우 협동로봇 용접 스테이션이 셋팅 측면에서 더 유리함
- 안전 펜스 셀 공간 필요
MAG 용접 와이어 규격 가이드
솔리드 와이어 MAG 용접 시 일반적인 전류 범위입니다. 공정 라이브러리에서 파라미터가 자동으로 설정되지만, 와이어 재고 관리 및 판재 두께 선정 시 이 표를 참고하세요.
| 와이어 직경 (Ø) | 단락(Short-circuit) (A) | 글로불러(Globular) (A) | 스프레이(Spray) (A) | 권장 판재 두께 |
|---|---|---|---|---|
| 0.8 mm | 40–120 | 120–170 | 170–200 | 0.8–4.0 mm |
| 1.0 mm | 60–140 | 140–190 | 190–300 | 2.0–8.0 mm |
| 1.2 mm | 80–180 | 180–240 | 240–400 | 약 4 mm 이상 |
| 1.6 mm | 130–220 | 220–280 | 280–500 | 약 8 mm 이상 |
단락 아크는 약 14–22 V, 글로불러 아크는 약 22–26 V(스패터 발생 구간으로 가급적 회피), 스프레이 아크는 26 V 이상에서 구동됩니다.
로봇 용접 워크스테이션 FAQ
어떤 포지셔너를 선택해야 하나요?
단축 포지셔너는 빔이나 샤프트 같은 긴 부품에 적합하며, L형 포지셔너는 박스형 및 다면 부품에 적합하고, C형 포지셔너는 프레임과 붐 주변의 접근성을 극대화합니다. 용량은 500kg부터 5,000kg 이상까지 제공됩니다.
로봇이 용접하는 동안 포지셔너도 함께 움직이나요?
네. 포지셔너는 로봇 컨트롤러와 완벽히 동기화되므로 원주 및 곡선 용접선을 중단 없이 한 패스로 용접할 수 있습니다.
로봇 용접 워크스테이션 도입 비용은 얼마인가요?
대부분의 사양이 FOB 칭다오 기준 18,000~30,000 USD 범위이며, 포지셔너, 레일 및 심 파인딩 옵션에 따라 달라집니다.
소량 생산에도 적합한가요?
반복 생산되는 부품에 가장 적합합니다. 잦은 품종 교체가 필요한 다품종 소량 생산에는 프로그래밍이 더 간편한 협동로봇 용접 스테이션을 추천합니다.
AWS D1.1 품질 기준을 충족할 수 있나요?
귀사의 특정 이음부와 소재에 맞춰 ISO, AWS D1.1 및 ABS, LR, CCS 등 선급 규격에 부합하는 용접 절차 시방서(WPS) 인증을 획득할 수 있습니다.
납기는 얼마나 걸리나요?
사양에 따라 20~45일 소요됩니다. 현장 설치 및 교육은 약 일주일이 소요되며 별도 견적됩니다.
2스테이션 레이아웃이 꼭 필요한가요?
2스테이션 레이아웃을 적용하면 작업자가 한쪽에서 부품을 로딩하는 동안 로봇이 반대쪽을 용접하므로 로봇 가동률을 극대화할 수 있습니다. 바닥 면적이 더 필요하고 두 번째 포지셔너나 테이블이 추가되지만, 로딩 시간이 택타임의 큰 비중을 차지할 때 적극 추천합니다.
포지셔너 용량은 어떻게 선정하나요?
부품의 중량과 회전 중심축으로부터 무게중심이 떨어진 거리(오프셋)를 기준으로 선정합니다. 편심이 큰 무거운 부품은 단순 중량보다 더 큰 회전 토크(Turning torque)가 필요합니다.
캔틸레버, 갠트리, 모바일, 워크스테이션 및 코봇 시스템을 한눈에 비교하려면 전체 용접 로봇 라인업을 확인해 보세요.
부품 도면이나 사진을 보내주세요. 최적의 포지셔너 및 치공구 컨셉을 제안하고 FOB 칭다오 기준 견적을 안내해 드립니다.
