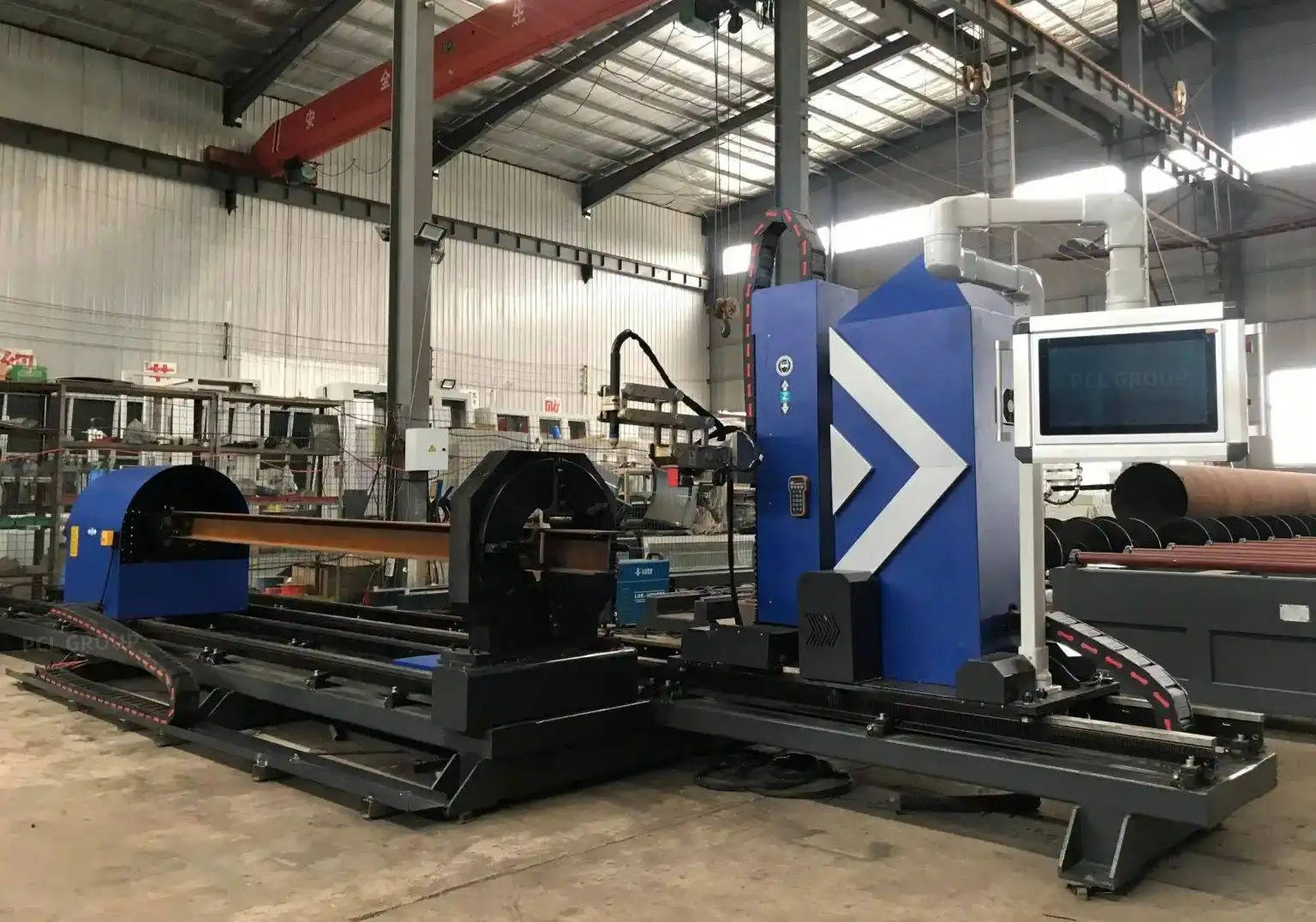

8축 형강 플라즈마 절단기: 개요
PCL 8축 형강 절단기는 원형 파이프, 사각 파이프, 직사각형 파이프, 찬넬(U형강), 앵글(L형강), H형강 및 I형강 등 다양한 파이프와 구조용 형강을 한 대의 장비로 절단 및 홈 가공(베벨 컷)할 수 있습니다. 8축 동기화 제어를 통해 이형 형강의 플랜지와 웨브 모두에 정밀한 베벨 절단이 가능합니다.
8축 형강 절단기 작동 영상
구조용 형강 절단 및 베벨 가공 공정.
기술 사양
| 가공 형강 | 원형, 사각 및 직사각형 파이프; 찬넬(U형강); 앵글; H형강 및 I형강 |
|---|---|
| 파이프 용량 | 원형 최대 Ø800 mm, 사각 최대 600 mm |
| 베벨 각도 | 공간 각도 보정 기능 포함 최대 ±60° |
| 토치 사양 | 플라즈마 최대 30 mm; 가스(산소) 절단 최대 100 mm |
| 길이 | 6m 또는 12m |
| 가격 | 사양에 따라 USD 45,000–80,000 FOB 칭다오 |
| 인증 | CE, ISO 9001 |
| 보증 | 장비 전체 24개월 (소모품 제외) |
기존 공정 대체 효과
일반적으로 구조용 형강은 톱단기, 드릴링 라인, 그리고 수동 토치 작업을 거쳐 홀 가공과 베벨 가공을 처리합니다. 본 8축 절단기는 프로그램 데이터에 따라 파이프 및 형강의 단부 절단, 코핑, 홀 가공, 베벨 가공을 한 번에 처리하므로 조립 시 파트가 딱 맞아떨어지고 용접 준비 작업이 균일해집니다. 절단면 품질은 일반적으로 ISO 9013(직각도 및 표면조도 등급) 기준을 따릅니다. 도면에 특정 등급이 요구되는 경우 당사에 문의하시면 샘플 절단을 통해 확인해 드립니다.
H형강 및 박판의 정확한 볼트 홀 가공을 위해서는 HF30120 H형강 레이저 가공 라인도 함께 비교해 보시기 바랍니다.
PCL 플라즈마 라인업 내 위치
| 장비 | 용도 | 가격 (FOB 칭다오) |
|---|---|---|
| 휴대용 플라즈마 절단기 | 수동 또는 가이드 절단, 12–25 mm | USD 1,200 |
| P3015 테이블형 플라즈마 | 컴팩트한 일체형 테이블에서의 판재 절단 | USD 2,000–15,000 |
| 갠트리 플라즈마 | 대형 판재 절단; 플라즈마 및 옵션 가스 절단 | USD 2,000–15,000 |
| 5축 베벨 플라즈마 | V, X, Y, K형 용접 준비 베벨 가공 | USD 35,000–60,000 |
| 파이프 플라즈마 | 원형 파이프 Ø50–1500 mm, 새들(분기) 절단 | 별도 문의 |
| 8축 형강 플라즈마 (본 장비) | 파이프, 찬넬, H/I형강 베벨 가공 | USD 45,000–80,000 |
8축 형강 플라즈마 자주 묻는 질문(FAQ)
8축 장비로 가공할 수 있는 형강의 종류는 무엇인가요?
원형, 사각, 직사각형 파이프, 찬넬, 앵글, H형강 및 I형강을 가공할 수 있습니다.
파이프 최대 가공 크기는 어떻게 되나요?
원형 파이프 최대 Ø800 mm, 사각 파이프 최대 600 mm까지 가공 가능합니다.
최대 절단 두께는 얼마인가요?
플라즈마 절단 시 최대 30 mm, 가스 토치 사용 시 최대 100 mm까지 절단할 수 있습니다.
장비 가격은 얼마인가요?
길이 및 옵션 사양에 따라 USD 45,000–80,000 (FOB 칭다오)입니다.
선택 가이드에서 모든 플라즈마 절단기를 나란히 비교해 보세요.
가공하실 형강 리스트를 보내주세요. 규격을 확인하고 8축 라인 견적을 안내해 드립니다.
