CNC 플라즈마 절단이란 무엇인가요?

플라즈마 절단기는 가스 흐름과 함께 좁은 노즐을 통해 전기 아크를 보냅니다. 아크는 강철을 녹일 수 있을 만큼 가스를 가열하고, 가스 제트가 용융된 금속을 절단 틈새 밖으로 불어냅니다. 아크는 공작물을 통해 귀환 경로가 필요하므로 플라즈마는 탄소강, 스테인리스강, 알루미늄, 구리 및 황동 등 전도성 금속을 절단합니다.

CNC 장비에서 토치는 절단 프로그램을 따르는 모터 구동 축에 의해 지지됩니다. 높이 제어 장치는 아크 전압을 측정하여 토치를 철판에서 적정한 거리에 유지하므로, 철판이 완벽하게 평평하지 않아도 절단 상태가 일정합니다. 베벨 헤드는 틸팅 축을 추가하고, 파이프 및 프로파일 장비는 회전을 추가하여 동일한 원리로 평면 부품, 용접 준비, 파이프 및 빔을 처리합니다.

플라즈마 절단기를 사용하는 곳은 어디인가요?

어떤 플라즈마 절단기가 필요하신가요?

당사의 플라즈마 제품군은 휴대용 핸드 커터부터 8축 프로파일 절단 라인까지 모든 것을 아우릅니다. 절단하는 소재와 작업 물량을 기준으로 선택하세요:

철판, 베벨, 파이프 또는 프로파일: 네 가지 플라즈마 절단 방식

평판 절단

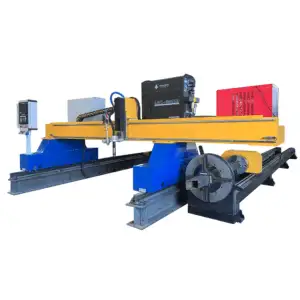

데스크형 또는 갠트리 장비는 평판 위에서 X 및 Y축으로 토치를 이동시키며 네스팅 레이아웃에 따라 부품을 절단합니다. 이는 브래킷, 플랜지, 베이스 플레이트 및 기계 부품 등 일반 제관의 주력 공정입니다. P3015는 공간이 한정된 작업장에 적합하며, 갠트리 장비는 더 크고 무거운 철판을 처리합니다.

베벨 절단

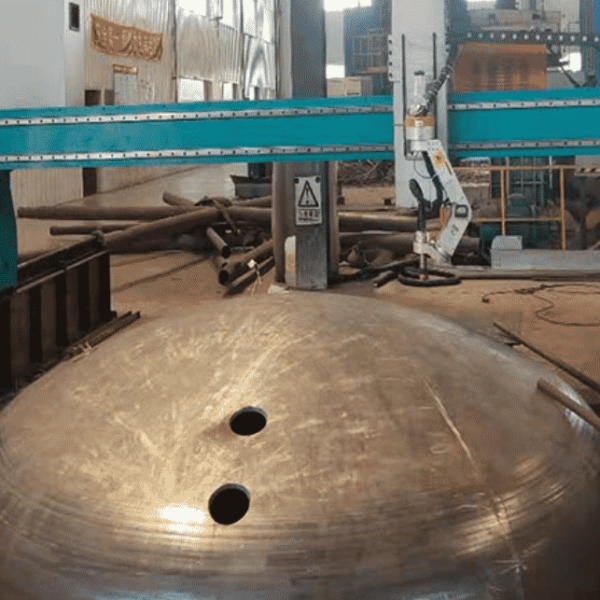

용접될 두꺼운 부품은 모서리 베벨 가공이 필요합니다. 5축 베벨 헤드는 절단 중 토치를 기울여 V, X, Y 및 K 베벨을 바로 용접할 수 있는 상태로 가공합니다. 이를 통해 별도의 그라인딩이나 밀링 공정을 생략하고 용접 준비 공정을 균일하게 유지할 수 있습니다.

파이프 절단

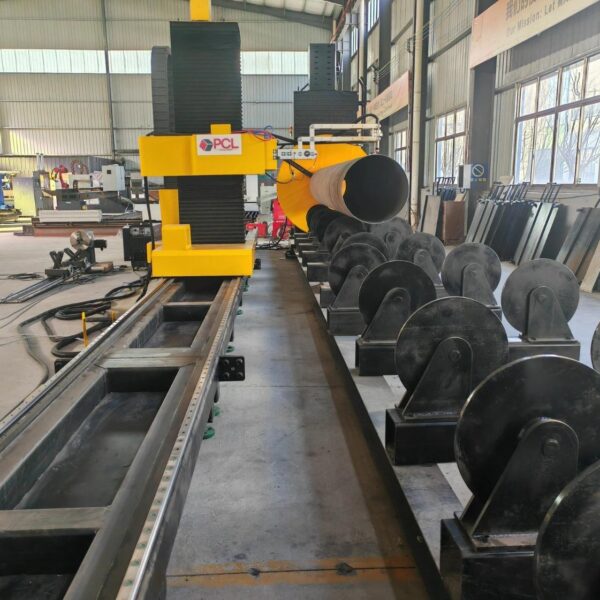

파이프 플라즈마 절단기는 파이프를 회전시키고 토치를 이동시켜 수동 작업 시 느리고 부정확한 새들, 교차 홀, 마이터 절단을 수행합니다. 파이프라인, 압력 용기, 구조용 튜브 작업에 주로 사용됩니다.

프로파일 절단

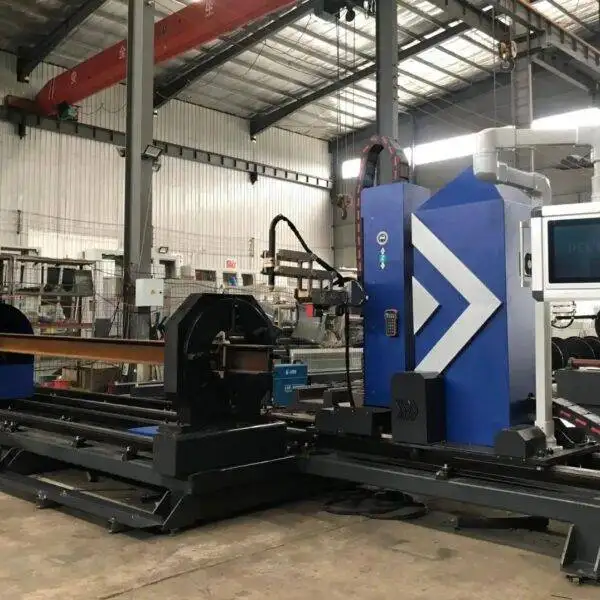

8축 프로파일 절단기는 원형 및 사각 튜브, 찬넬, H 및 I 빔을 처리하여 플랜지와 웨브 모두 절단 및 베벨 가공을 수행합니다. 하나의 장비에 플라즈마 토치와 산소-연료 토치가 모두 장착되어 있어 얇은 두께부터 최대 100 mm의 두꺼운 탄소강 부재까지 처리합니다.

작업 영역 및 테이블 사이즈

절단하는 부품이 아닌 구매하는 철판 규격에 맞춰 작업 영역을 선택하세요. 일반적인 철판은 1.5 m × 3 m, 2 m × 6 m 이상입니다. 대형 철판을 수용하는 테이블은 장비에 투입되기 전 절단 및 자재 핸들링을 줄여줍니다. 데스크형 장비는 시트 및 소형 철판을 절단하는 작업장에 적합하며, 갠트리 장비는 지정한 철판 폭과 길이에 맞춰 제작되고 레일은 나중에 연장할 수 있습니다. 파이프 및 프로파일 장비의 경우 최대 직경 또는 단면적과 로딩해야 하는 최대 길이가 중요한 수치입니다.

플라즈마의 최대 절단 두께는 어떻게 되나요?

모든 플라즈마 소스에는 두 가지 두께 수치가 있으며, 구매자는 종종 이를 혼동하여 비교합니다. 최대 절단(Severance) 수치는 거친 모서리로 느리게 아크가 관통할 수 있는 가장 두꺼운 철판입니다. 품질 절단(Quality cutting) 수치는 깨끗하고 직각인 모서리로 매일 절단할 수 있는 두께입니다. 경험상 품질 절단 수치를 기준으로 장비를 계획하고, 이는 대략 최대 절단 두께의 절반에서 3분의 2 정도라고 생각하시면 됩니다.

정확한 한계는 선택하신 플라즈마 소스에 따라 다릅니다. 가장 두껍고 자주 사용하는 철판 규격을 알려주시면 알맞은 소스를 추천해 드리겠습니다.

에어 플라즈마인가요, 산업용 플라즈마 소스인가요?

보급형 장비는 에어 플라즈마를 사용합니다. 절단 가스로 일반 압축 공기를 사용하고 소모품이 저렴하며 설정이 간단합니다. 얇은 두께 및 중간 두께의 탄소강, 스테인리스강, 알루미늄에 적합합니다.

베벨, 파이프 및 프로파일 장비는 일반적으로 예산에 맞춰 구성하는 Hypertherm, Kjellberg 또는 LGK 같은 산업용 플라즈마 소스를 사용합니다. 더 강력한 소스는 더 빠른 속도로 두꺼운 철판을 절단하고 모서리를 더 직각으로 유지하므로 부품이 용접으로 바로 넘어가는 경우에 중요합니다.

CNC 제어기, 소프트웨어 및 네스팅

제어기와 소프트웨어는 작업자가 도면에서 완성된 부품으로 이동하는 속도를 결정합니다. 부품은 보통 CAD로 그려져 DXF 파일로 가져옵니다. 네스팅 소프트웨어는 각 철판에 최대한 많은 부품을 배열하여 재료비를 직접적으로 절감합니다. 파이프 및 프로파일 장비는 수동 프로그래밍 없이 교차선, 새들 또는 빔 코핑을 절단 경로로 변환하는 전용 소프트웨어를 사용합니다.

• 토치 높이 제어(THC): 직각 모서리와 긴 소모품 수명을 위해 스탠드오프를 일정하게 유지합니다.
• 리드인 및 피어스 설정: 각 절단을 부품 바깥에서 시작하여 피어스 자국이 스크랩에 남도록 합니다.
• 절단 차트: 제어기에 저장된 각 재질 및 두께별 전류, 속도 및 가스 설정값.
• 공통선 절단 및 브리징: 네스팅된 부품의 피어싱 횟수와 이동 거리를 줄입니다.

절단 품질: 일반적인 문제 및 해결 방법

플라즈마 절단기에서 발생하는 대부분의 절단면 문제는 기계 프레임 때문이 아니라 속도, 전류, 높이 또는 소모품 마모로 인해 발생합니다. 다음 표는 작업자가 이러한 문제를 신속하게 해결하는 데 도움을 줍니다.

다양한 금속 절단

집진 시스템: 다운드래프트(Downdraft) 방식 vs 워터 테이블(Water Table)?

플라즈마 절단은 연기와 미세 분진을 발생시키므로 모든 장비에 집진 및 배기 시스템이 필요합니다.

• 다운드래프트 테이블: 팬이 테이블 아래로 연기를 빨아들여 필터로 정화합니다. 작업장을 깨끗하게 유지하고 가공물을 건조한 상태로 유지할 수 있습니다. P3015 모델에는 다운드래프트 테이블이 내장되어 있습니다.
• 워터 테이블: 강판이 물 바로 위 또는 물 속에 위치하여 분진을 포집하고 소음과 열 변형을 줄여줍니다. 가공물이 젖은 상태로 나오며 주기적인 수질 관리가 필요합니다.
• 대형 갠트리 장비의 경우, 구역별 다운드래프트 배기(Sectional downdraft extraction)를 적용하면 현재 절단 중인 구역 하부만 공기를 흡입하므로 팬 전력을 절약할 수 있습니다.

유지 운영 비용

• 소모품: 전극과 노즐은 피어싱을 할 때마다 마모됩니다. 전력 다음으로 큰 운영 비용을 차지하므로 장비 구입 시 소모품 가격도 함께 문의하세요.
• 가스: 에어 플라즈마에는 수분과 유분이 없는 건조한 압축공기를 공급할 수 있는 콤프레셔가 필요하며, 산업용 현장에서는 산소나 질소를 사용하기도 합니다. 산소 절단(Oxy-fuel)에는 산소와 가연성 가스가 필요합니다.
• 전력: 주문 전 공장의 전원 전압과 이상(phases)이 플라즈마 전원 장치(Plasma source) 사양에 맞는지 확인하세요.
• 유지보수: 가이드 레일과 랙을 깨끗하게 유지하고, 토치 높이 제어(THC)를 점검하며, 절단 품질이 떨어지기 전에 마모된 소모품을 교체하세요.

유지보수 일정

플라즈마 절단 작업 안전수칙

• 아크에서 강한 자외선이 방출되므로 적정한 차광 번호의 보안경을 착용하세요.
• 기계가 작동할 때는 항상 집진기나 워터 테이블을 가동하세요. 플라즈마 연기에는 미세 금속 입자가 포함되어 있습니다.
• 장비를 접지하고 워크 클램프(어스 릴)가 강판에 확실히 연결되도록 하세요.
• 테이블 주변에 가연성 물질을 두지 말고 소화기를 가까운 곳에 비치하세요.
• 특히 워터 테이블이 없는 고전류 절단 작업 시에는 귀마개 등 청력 보호구를 착용하세요.

플라즈마 vs 파이버 레이저?

주요 가공물이 미세한 디테일이 필요한 박판 위주라면 당사의 파이버 레이저 절단기를 검토해 보세요. 두꺼운 후판, 베벨 가공, 파이프 및 형강류에는 플라즈마가 대개 더 경제적인 선택입니다.

플라즈마 절단기 가격을 결정하는 요인

배송, 설치 및 교육

장비는 해상 운송에 적합하게 포장되며 요청 시 칭다오(Qingdao) 또는 중국의 기타 항구에서 FOB 조건으로 선적됩니다. 데스크탑형 장비는 대부분 사전 조립된 상태로 출고되어 도착 후 빠른 시일 내에 가동할 수 있으며, 갠트리, 베벨, 파이프 및 프로파일 장비는 레일 정렬 및 시운전 작업이 필요합니다. 현장 엔지니어 파견 또는 원격 방식을 통해 설치 가이드와 조작 교육을 제공하며, 모든 장비에는 24개월의 보증 기간과 원격 기술 지원이 제공됩니다.

구매 견적 체크리스트

다음 세부 정보를 보내주시면 정확하고 알맞은 장비 견적을 빠르게 받아보실 수 있습니다:

• 가공하시는 소재와 각각의 최대 두께 및 주력 절단 두께.
• 구매하시는 원판 규격, 또는 가공할 파이프의 최대 직경, 형강 규격 및 길이.
• 용접을 위한 베벨(개선) 가공 필요 여부.
• 주요 가공 부품 도면 또는 DXF 파일.
• 일일 생산 목표량 및 교대 근무 횟수.
• 전원 공급 사양(전압, 이상, 주파수) 및 사용 가능한 압축공기 상태.
• 운송 도움이 필요한 경우 목적지 항구 명칭.

플라즈마 절단기 FAQ

CNC 플라즈마 절단을 가장 저렴하게 시작하는 방법은 무엇인가요?

P3015 같은 데스크탑형 장비나 에어 플라즈마 소스가 장착된 소형 갠트리 장비를 추천합니다. 사양에 따라 칭다오 FOB 기준 약 2,000 USD부터 시작합니다.

플라즈마로 스테인리스와 알루미늄도 절단할 수 있나요?

네, 가능합니다. 플라즈마는 탄소강, 스테인리스 스틸, 알루미늄, 구리를 포함한 전기가 통하는 모든 금속을 절단할 수 있습니다.

5축 장비가 꼭 필요한가요?

가공물에 용접용 베벨(경사) 모서리가 필요한 경우에만 해당됩니다. 5축 헤드는 한 번의 패스로 V, X, Y, K형 베벨을 절단할 수 있으며, 직선 절단에는 일반 X-Y 축 장비만으로도 충분합니다.

플라즈마 장비로 최대 얼마까지 절단할 수 있나요?

포터블 장비의 품질 절단 두께는 12–25 mm입니다. 8축 프로파일 절단기는 플라즈마로 최대 30 mm, 화염 토치(Flame torch)로는 최대 100 mm까지 절단할 수 있습니다. 정확한 수치는 선택하시는 플라즈마 전원 장치에 따라 다릅니다.

어떤 플라즈마 전원 장치(Source)를 장착할 수 있나요?

하이퍼텀(Hypertherm), 켈베르크(Kjellberg), LGK 등의 전원 장치를 베벨, 파이프, 프로파일 장비에 장착할 수 있으며, 가공 두께와 예산에 맞춰 선택하실 수 있습니다.

장비 배송은 어떻게 진행되나요?

해상 운송으로 배송됩니다.

보증 기간은 어떻게 되나요?

소모품을 제외한 장비 전체에 대해 24개월 보증이 제공되며, 원격 기술 지원을 받으실 수 있습니다.

플라즈마와 레이저 중 어떤 것을 구매해야 할까요?

정밀한 디테일이 필요한 얇은 판재에는 레이저가 적합하며, 더 낮은 투자 비용으로 두꺼운 판재, 베벨, 파이프, H빔 등을 절단하려면 플라즈마가 적합합니다.

CNC 플라즈마 절단기에는 어떤 전원 공급 장치가 필요합니까?

포터블 장비는 AC 220V 또는 380V에서 작동합니다. 산업용 플라즈마 소스는 대개 3상 전원이 필요합니다. 사용하시는 전압과 주파수를 알려주시면 그에 맞춰 플라즈마 소스를 구성해 드립니다.

플라즈마 절단기로 파이프에 베벨(면취) 가공을 할 수 있나요?

네, 가능합니다. 8축 프로파일 절단기는 파이프, 튜브, 형강을 최대 ±60°까지 베벨 가공할 수 있으며, 파이프 절단기는 새들 및 교차 홀 가공을 처리합니다.

플라즈마 소모품의 수명은 얼마나 되나요?

절단 전류, 천공(pierce) 횟수, 압축공기 품질에 따라 다릅니다. 건조하고 깨끗한 공기를 사용하고 공통선 절단(common-line cutting)을 통해 천공 횟수를 줄이면 전극과 노즐의 수명이 훨씬 늘어납니다.

장비는 어떤 파일 형식을 사용합니까?

부품은 일반적으로 CAD로 도면을 그린 후 DXF 파일로 가져오며, 네스팅 소프트웨어를 통해 절단 프로그램을 생성합니다.
