LT360: Panoramica
Il modello LT360 è il laser per tubi di grandi dimensioni della nostra gamma: diametro da Ø20 a 360 mm, barre da 6 m o 9 m, da 1,5 kW a 6 kW e fino a 120 giri/min. È impiegato per tubi strutturali, telai per macchinari e veicoli e per qualsiasi lavorazione in cui in passato i tubi grandi venivano tagliati, forati e profilati a mano.

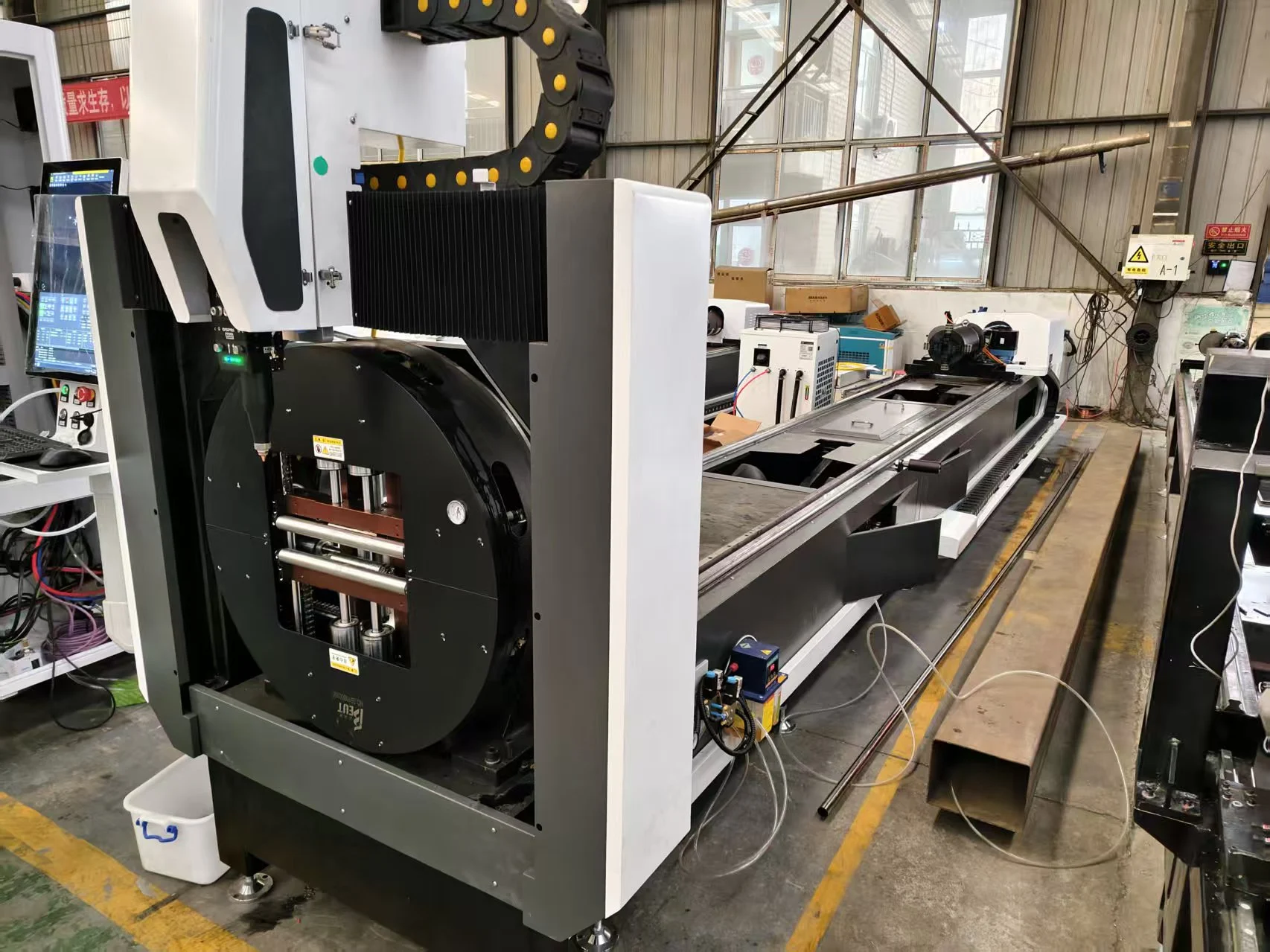

Dimostrazione di taglio LT360
L'LT360 mentre taglia un tubo di grandi dimensioni.
Specifiche tecniche
| Diametro tubo | Ø20–360 mm |
|---|---|
| Lunghezza di lavoro | 6000 mm o 9000 mm |
| Sorgente laser | Fibra 1.5–6 kW |
| Accuratezza di posizionamento | ±0.03 mm |
| Velocità di rotazione max | 120 r/min |
| Profili | Tondi, quadri, rettangolari e irregolari |
| Materiali | Acciaio al carbonio, acciaio inox, alluminio, ottone |
| Certificazione | CE, ISO 9001 |
| Garanzia | 24 mesi sull'intera macchina (materiali di consumo esclusi) |

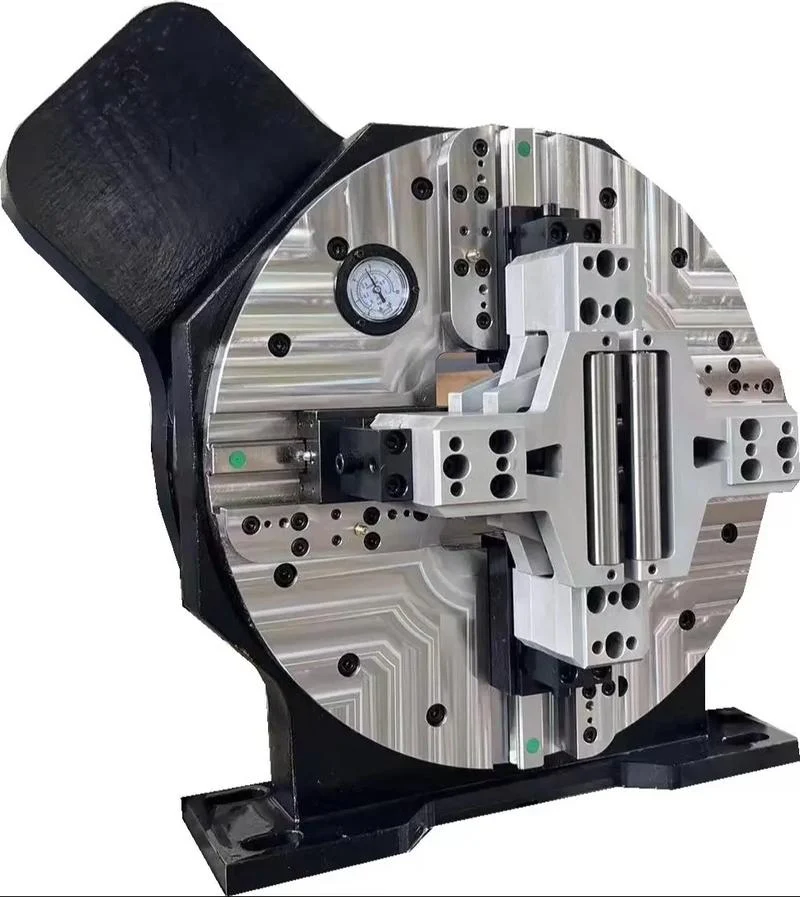

I tubi lunghi e pesanti richiedono un supporto
Un tubo da 9 m di diametro 300 mm flette tra i mandrini e vibra durante la rotazione. I supporti mobili di sostegno posizionati sotto il tubo si sollevano e si abbassano seguendone il profilo, mantenendolo in asse in modo che la testa veda il pezzo esattamente dove il programma si aspetta che sia. Sui tubi di grandi dimensioni, il numero e la progettazione di questi supporti contano quanto la precisione del mandrino; chiedi sempre quanti ne monta la macchina che ti è stata preventivata e come gestiscono il tubo quadro.
Carpenteria metallica: le tolleranze si stringono
Un tempo l'acciaio strutturale richiedeva poco più di fori per il passaggio dei bulloni, e il taglio al plasma era sufficiente. Oggi i produttori lavorano sempre più spesso con tolleranze di un paio di millimetri o inferiori sulle connessioni, e i tubi tagliati al laser con fori e sagomature posizionati con precisione consentono di assemblare i componenti senza bisogno di alesatura o sbavatura. Per le travi anziché i tubi, consulta la linea di taglio laser per travi H HF30120.
Pianifica l'alimentazione elettrica per l'intera linea
La potenza della sorgente è solo una parte del carico. A titolo di esempio per un laser per tubi da 4 kW: la macchina stessa, con servoazionamenti e accessori, assorbe circa 10 kW, il refrigeratore (chiller) circa 6 kW e un compressore d'aria circa 5,5 kW quando si taglia con aria, a cui si aggiunge l'aspirazione. Le macchine raramente lavorano tutte a pieno carico, ma l'allacciamento elettrico deve coprire questa eventualità. Richiedi l'elenco completo dei carichi della tua configurazione prima di pianificare i lavori elettrici.
Esecuzione di cianfrini per saldatura sui tubi
I tubi saldati di testa in strutture in acciaio, tubazioni e macchinari richiedono solitamente un cianfrino, il più delle volte tra 30° e 45°. Esistono due modi per realizzarlo con un laser per tubi: una testa di taglio dedicata per cianfrini con ottica basculante, che garantisce risultati stabili ma costa di più in fase di acquisto e manutenzione, oppure un meccanismo di inclinazione che sostiene una testa standard, più economico ma che richiede la compensazione della messa a fuoco sulle pareti spesse. In entrambi i casi, la dicitura "±45°" su una scheda tecnica non garantisce un cianfrino pronto per la saldatura su spessori elevati. Fai eseguire dei tagli di prova con cianfrino sui tuoi tubi e verifica l'angolo e la radice prima dell'acquisto.
L'LT360, nella sua configurazione standard, esegue tagli retti, fori, intagli e tagli a sella. Se la maggior parte dei tuoi tubi necessita di cianfrini per saldatura, segnalacelo; per tubi pesanti e profilati con cianfrini, il tagliatubi plasma a 8 assi per profilati realizza cianfrini fino a ±60°.
Software per strutture in acciaio
Nei lavori di carpenteria metallica, il modello di dettaglio contiene già ogni singolo componente. Un laser per tubi il cui software importa direttamente il modello 3D evita di dover ridisegnare ogni parte. Se il tuo ufficio tecnico utilizza Tekla o un pacchetto simile, inviaci alcuni file dei componenti e verificheremo l'importazione prima che tu faccia l'ordine.
Problemi comuni e come risolverli
| Problema | Causa tipica | Cosa fare |
|---|---|---|
| Fori disallineati sui tubi lunghi | Flessione o vibrazione tra i mandrini | Controllare i supporti mobili di sostegno; ridurre la velocità di rotazione per i tubi pesanti |
| La torsione del tubo sposta le lavorazioni | Barra con difetti di torsione | Eseguire la ricerca del bordo lungo tutto il tubo prima del taglio |
| Presenza di scorie all'interno dei tubi grandi | Il fascio laser fuoriesce e colpisce la parete opposta | Regolare i parametri di sfondamento; pianificare la sequenza di taglio |
| Qualità del bordo peggiore sulle pareti spesse | Potenza o gas non adeguati allo spessore | Utilizzare la libreria materiali; valutare una sorgente di potenza superiore |
| Scaricamento lento dei pezzi lunghi | Mancanza di un supporto di scarico | Aggiungere un tavolo di scarico adeguato alla lunghezza dei pezzi |
Cosa determina il prezzo
| Elemento | Opzioni | Effetto su prezzo e impiego |
|---|---|---|
| Lunghezza | 6 m o 9 m | La versione da 9 m accetta barre più lunghe, richiede meno carichi e genera meno sfrido di coda per pezzo |
| Potenza laser | 1.5–6 kW | Spessori lavorabili e produttività |
| Supporti e scarico | Numero di supporti mobili, tavolo di scarico | Precisione e movimentazione su tubi pesanti |
| Caricamento | Manuale o a fascio (bundle) | Vantaggioso in caso di alti volumi produttivi |
L'LT360 viene quotato su richiesta.
Posizionamento nella gamma di laser per tubi PCL
| Modello | Dimensioni tubo | Potenza | Ideale per |
|---|---|---|---|
| MAK100 | Ø10–100 mm | 1.5 kW | Modello d'accesso, tubi di piccolo diametro |
| LT120S | Ø120 / □120 mm | 1.5–3 kW | Montaggio laterale, pareti spesse fino a 10 mm |
| LT240 | Ø20–240 mm | 1.5–6 kW | Tondi, quadri, rettangolari, ovali |
| LT240S | Ø/□20–240 mm | 1.5–6 kW | Montaggio laterale, doppio mandrino, tubi da 200 kg |
| LT360 (questa macchina) | Ø20–360 mm | 1.5–6 kW | Diametri grandi, barre da 6 m o 9 m |
Per tubi superiori a 360 mm o con pareti molto spesse, il tagliatubi al plasma per tubazioni copre diametri da Ø50 a 1500 mm.
Dalla richiesta alla produzione
- Lista tubi e campioni. Inviaci i tuoi tubi più grandi, la lunghezza delle barre, i materiali e i disegni tipici delle giunzioni.
- Configurazione e layout. Definiamo le dimensioni del mandrino, la lunghezza del banco, la sorgente e il sistema di carico, inviandoti un disegno di layout con ingombri a terra, allacciamenti elettrici e pneumatici.
- Costruzione e collaudo. La macchina viene assemblata e testata prima della spedizione; i tempi di consegna sono confermati nell'offerta.
- Preparazione del sito. Pavimentazione in piano, allacciamento elettrico, aria compressa per i mandrini e gas di assistenza, oltre all'aspirazione dei fumi pronta prima dell'arrivo.
- Installazione e formazione. L'installazione e la formazione degli operatori vengono quotate insieme alla macchina; gli operatori imparano la programmazione, il nesting, i controlli giornalieri e la regolazione dei parametri.
- Assistenza. Garanzia di 24 mesi sull'intera macchina, materiali di consumo esclusi.
Prima di ordinare
- Diametro massimo, spessore e peso del tubo.
- Lunghezza della barra fornita dal tuo fornitore: 6 m o 9 m.
- Tolleranze richieste sui disegni di montaggio.
- Allacciamento elettrico disponibile, inclusi refrigeratore, compressore e impianto di aspirazione.
- Spazio necessario per il carico e lo scarico dei pezzi lunghi.
Manutenzione
| Frequenza | Intervento |
|---|---|
| Giornaliera | Pulire la lente di protezione e l'ugello; controllare le griffe del mandrino; rimuovere le scorie. |
| Settimanale | Pulire le guide e le cremagliere; controllare i supporti mobili di sostegno; spurgare il filtro dell'aria. |
| Periodica | Lubrificare guide e cremagliere; controllare le guarnizioni pneumatiche del mandrino; sostituire l'acqua del refrigeratore. |
Sicurezza nell'utilizzo di un laser per tubi
Due pericoli sono specifici del taglio tubi. Il tubo ruota, spesso per diversi metri fuori dalla struttura di protezione, quindi l'area lungo il banco deve essere sgombra mentre i mandrini girano. E il raggio fuoriesce dal lato opposto del tubo durante il taglio passante, quindi la zona di taglio deve rimanere chiusa o schermata. Mantieni funzionanti gli interblocchi sulle porte e le barriere ottiche, indossa occhiali di protezione laser adatti alla lunghezza d'onda del laser dove l'area di taglio è aperta e collega l'aspirazione prima di tagliare tubi rivestiti o zincati.
Vantaggi e Limiti
Vantaggi
- Grandi diametri fino a 360 mm
- Opzione barre da 9 m
- Sostituisce sega, foratura e intestatura di tubi grandi
Limiti da conoscere
- Richiede spazio a pavimento per barre e pezzi lunghi
- Il collegamento elettrico deve coprire refrigeratore, compressore e aspirazione
- Tubi molto grandi o spessi sono più convenienti con il plasma
FAQ LT360
Qual è il tubo più grande che l'LT360 può tagliare?
Ø360 mm, in lunghezze da 6 m o 9 m.
Quali materiali può tagliare?
Acciaio al carbonio, acciaio inox, alluminio e ottone.
Quanta potenza richiede l'intera macchina?
Più della potenza della sorgente: macchina, refrigeratore, compressore e aspirazione insieme. Inviamo la lista carichi per la tua configurazione.
Perché i supporti di follow-up sono importanti?
Sostengono tubi lunghi e pesanti in asse durante la rotazione, così fori e intagli si trovano nella posizione corretta.
Può tagliare profili irregolari?
Invia un disegno della sezione e ti daremo conferma.
Potete tagliare dei campioni?
Sì. Invia il disegno, le dimensioni del tubo e il materiale.
L'LT360 può tagliare i cianfrini per saldatura?
La configurazione indicata esegue tagli ortogonali, fori, intagli e tagli a sella. Dillo a noi se hai bisogno di cianfrini; per sezioni pesanti da cianfrinare, confronta il taglio plasma per profili a 8 assi.
Può importare i nostri modelli di dettaglio?
Invia alcuni file di elementi dal tuo software e verificheremo l'importazione prima dell'ordine.
Confronta tutte le lasercut per tubi fianco a fianco nella nostra guida alla scelta.
Invia le dimensioni del tuo tubo più grande e la lunghezza della barra. Ti faremo un preventivo per l'LT360 con la lunghezza e la potenza giuste.
