Csőplazmavágó gép: Áttekintés
A PCL csőplazmavágó Ø50 és 1500 mm közötti (egyedi igény esetén akár 2000 mm-es) kör keresztmetszetű csöveket vág 1–30 mm-es falvastagsággal. A többtengelyes mozgás kezeli a nyereg (hal száj) vágásokat és a csatlakozási lyukakat, az automatikus magasságszabályozás pedig egyenletlen csőfelületeken is tartja a fáklya távolságát.

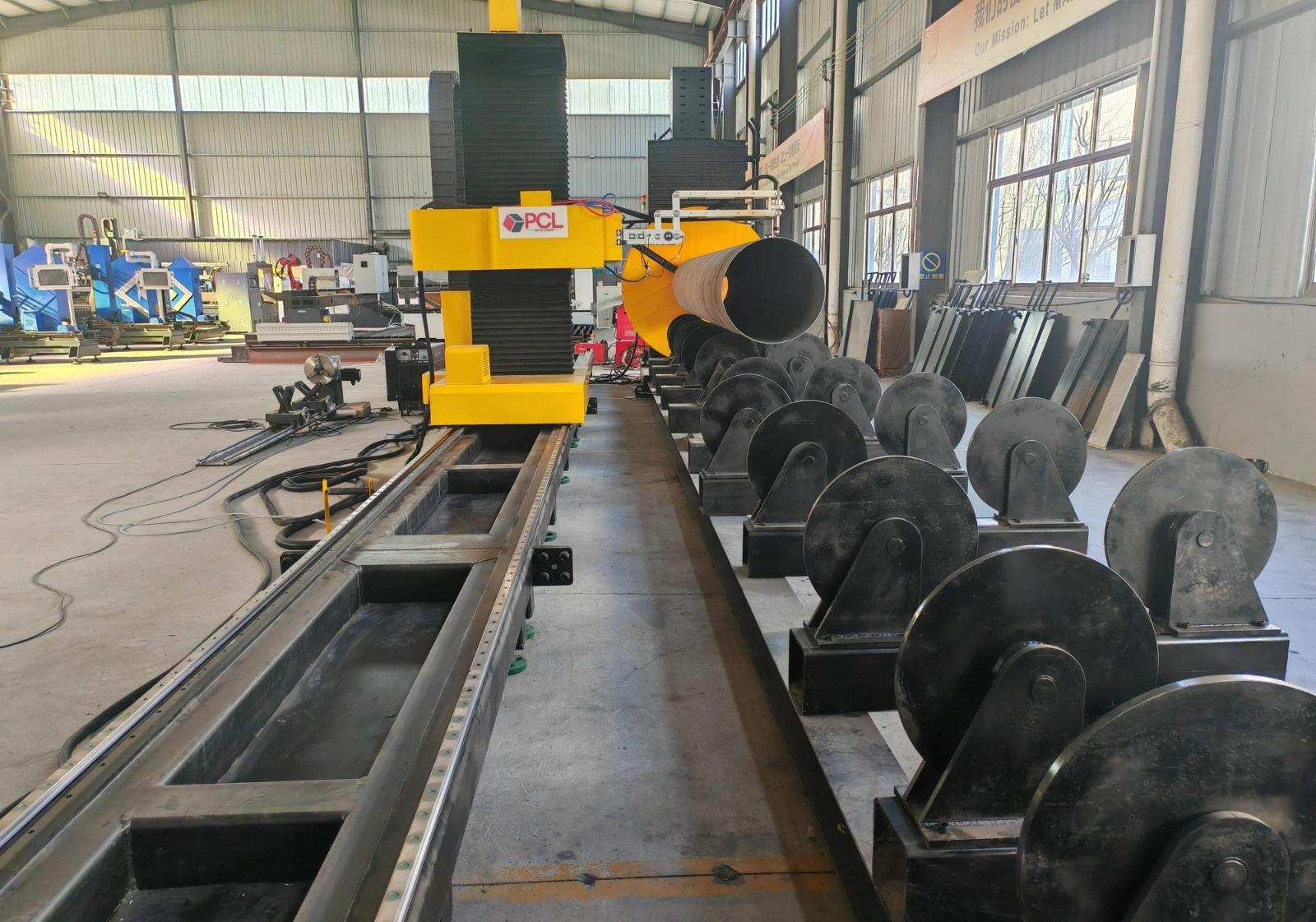

Csővágás az ügyfél telephelyén
A csőplazmavágó nehézipari csővezetéket dolgoz fel egy vevői telephelyen.
Műszaki adatok
| Csőátmérő | Ø50–1500 mm (egyedi igény szerint akár 2000 mm) |
|---|---|
| Falvastagság | 1–30 mm, a plazmaforrástól függően |
| Csőhossz | 6 m / 12 m standard, bővíthető |
| Vezérlés | Többtengelyes CNC 3D vizuális felülettel |
| Magasságszabályozás | Automatikus fáklyamagasság-szabályozás |
| Alapanyagok | Szénacél, rozsdamentes acél, alumínium |
| Tanúsítvány | CE, ISO 9001 |
| Garancia | 24 hónap a teljes gépre (fogyóeszközök kivételével) |
Jellegzetes vágások
- Négyszögletes és élletörképes csővégek.
- Nyereg (halszáj) vágások elágazó csatlakozásokhoz.
- Áttörési lyukak elágazó csövekhez.
- Szegmensvágások gérvágott ívekhez.
Csőplazma vagy csőlézer
A csőlézer vékonyabb és közepes falvastagságnál Ø360 mm-ig pontosabb. A csőplazmavágó lényegesen nagyobb átmérőket és vastag falakat kezel alacsonyabb beruházási költséggel, ami ideális csővezetékekhez, nyomástartó edényekhez és acélszerkezeti csőmunkákhoz. A vágott él minőségét általában az ISO 9013 határozza meg (merőlegességi és érdességi osztályok). Ha a rajzai megkövetelnek egy bizonyos osztályt, jelezze felénk, és mintavágásokkal ellenőrizzük.
Hol helyezkedik el a PCL plazma kínálatában
| Gép | Célterület | Ár (FOB Qingdao) |
|---|---|---|
| Hordozható plazmavágó | Kézi vagy vezetett vágás, 12–25 mm | 1 200 USD |
| P3015 asztali plazma | Lemez és tábla kompakt, egybeépített asztalon | 2 000–15 000 USD |
| Portál plazmavágó | Nagy lemezek; plazma és opcionális lángvágás | 2 000–15 000 USD |
| 5 tengelyes ferdevágó plazma | V, X, Y és K hegesztési élletörések | 35 000–60 000 USD |
| Csőplazma (ez a gép) | Kör keresztmetszetű cső Ø50–1500 mm, nyereg vágások | Egyeztetés alapján |
| 8 tengelyes profilplazma | Csövek, U-szelvények, H- és I-gerendák élletöréssel | 45 000–80 000 USD |
Csőplazma GYIK
Milyen csőméreteket tud vágni?
Kör keresztmetszetű csövek Ø50-től 1500 mm-ig, egyedi kivitelben akár 2000 mm-ig.
Milyen vastag lehet a falvastagság?
1–30 mm, a plazmaforrástól függően.
Tud nyeregcsatlakozásokat vágni?
Igen. A többtengelyes mozgás vágja a nyeregformákat és az áttörési lyukakat.
Milyen hosszúak lehetnek a csövek?
6 m vagy 12 m alapágyon; hosszabb ágyak kérésre.
Hasonlítsa össze az összes plazmavágó gépet egymás mellett a kiválasztási útmutatónkban.
Küldje el a csőméreteket és csatlakozástípusokat. Konfiguráljuk a gépet és adunk egy árajánlatot.
