LT360: Áttekintés

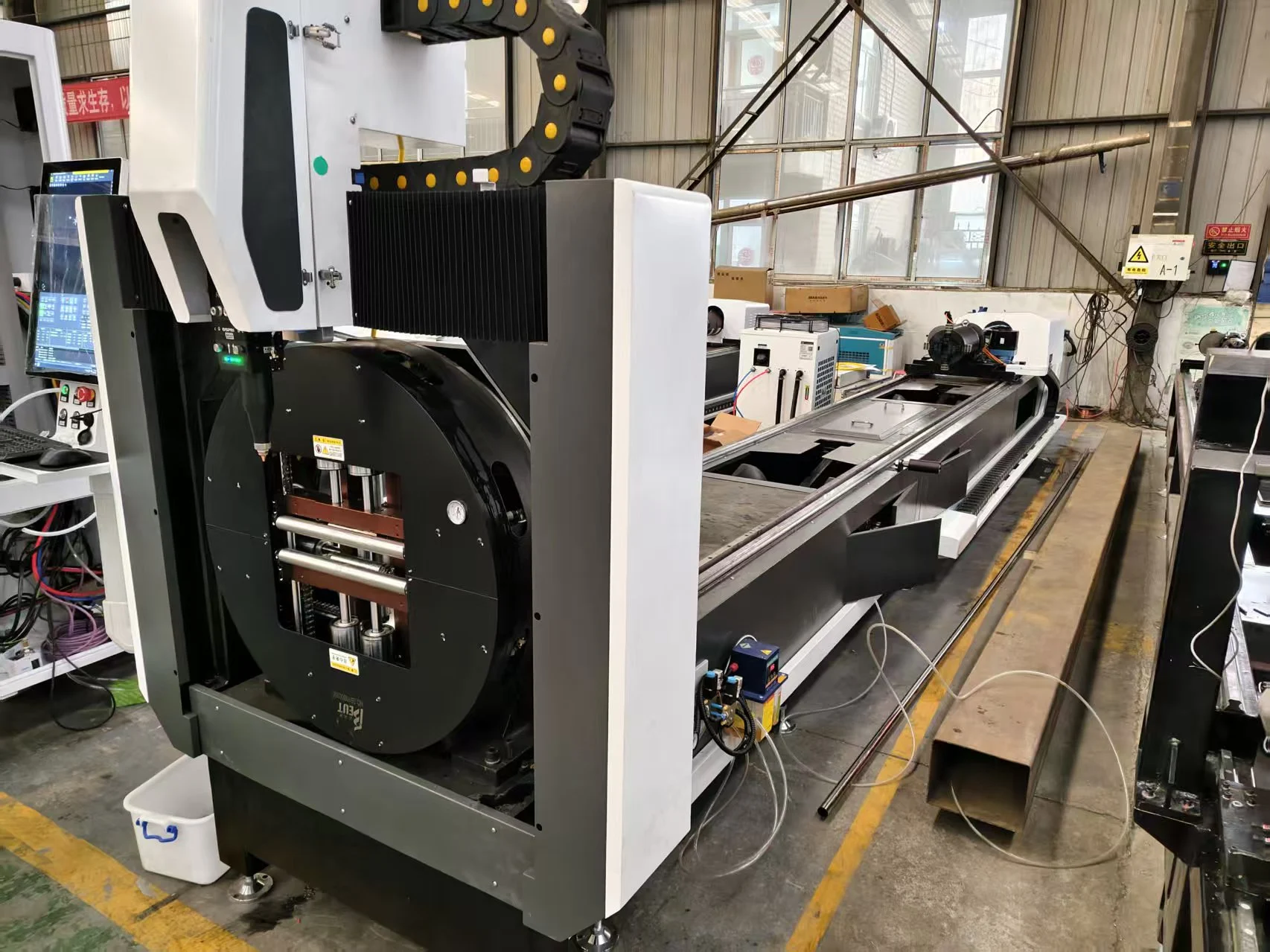

Az LT360 a kínálatunk nagy átmérőjű csőlézer-vágója: Ø20–360 mm, 6 m vagy 9 m-es alapanyag, 1.5 kW – 6 kW, és akár 120 ford/perc. Szerkezeti csövekhez, gép- és járművázakhoz használják, valamint minden olyan munkához, ahol a nagy csöveket régebben kézzel fűrészeltek, fúrtak és illesztettek.
LT360 Vágási Bemutató
Az LT360 egy nagy csövet vág.
Műszaki Adatok
| Csőátmérő | Ø20–360 mm |
|---|---|
| Megmunkálási hossz | 6000 mm vagy 9000 mm |
| Lézerforrás | 1.5–6 kW szálas lézer |
| Pozicionálási pontosság | ±0.03 mm |
| Max. fordulatszám | 120 ford/perc |
| Profilok | Kör, négyzet, zártszelvény és szabálytalan |
| Alapanyagok | Szénacél, rozsdamentes acél, alumínium, sárgaréz |
| Tanúsítvány | CE, ISO 9001 |
| Garancia | 24 hónap a teljes gépre (fogyóeszközök kivételével) |
A Hosszú, Nehéz Csövek Alátámasztást Igényelnek

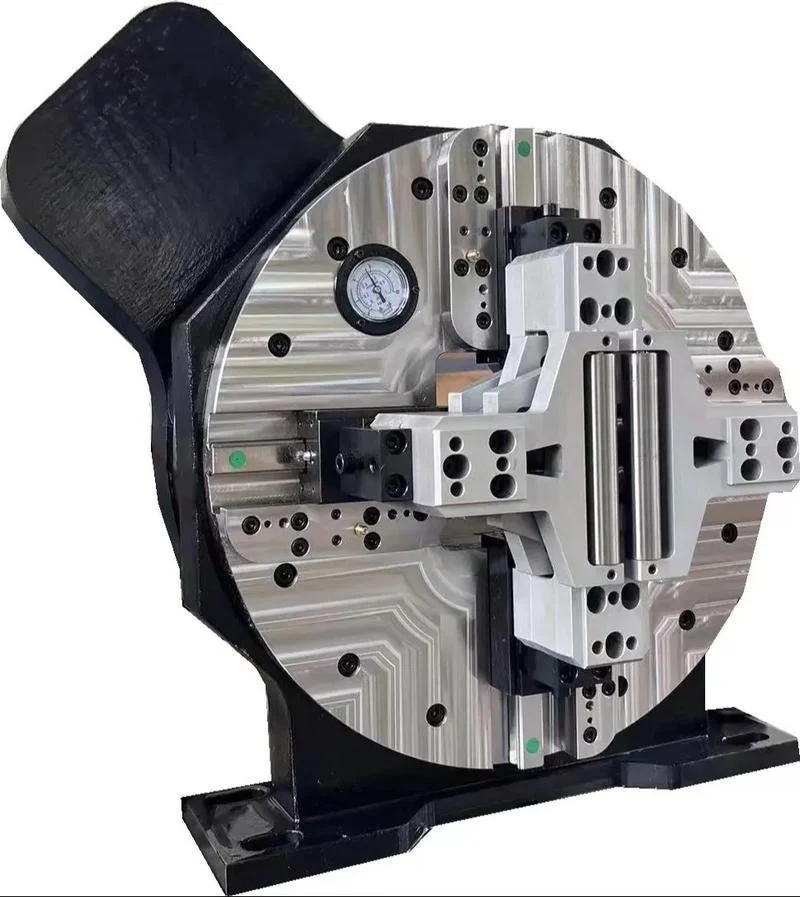

Egy 300 mm átmérőjű, 9 méteres cső a tokmányok között megereszkedik és lengésbe jön forgás közben. A cső alatti követő támaszok a profillal együtt emelkednek és süllyednek, így vonalban tartják, hogy a fej ott lássa a csövet, ahol a program várja. Nagy csöveknél ezen támaszok száma és kialakítása ugyanolyan fontos, mint a tokmány pontossága; kérdezze meg, hány darab van az ajánlott gépben, és hogyan kezelik a zártszelvényeket.
Acélszerkezetek: A Tűrések Szigorodnak
Az acélszerkezetekhez régebben alig kellett több, mint néhány furat, amelyen egy csavar átfér, és a lángvágás megfelelt. A gyártók ma már egyre inkább néhány milliméteres vagy annál is szigorúbb tűrésekkel dolgoznak a csatlakozásoknál, és a pontosan elhelyezett furatokkal és bevágásokkal ellátott lézervágott cső lehetővé teszi, hogy az elemek újrafúrás vagy köszörülés nélkül illeszkedjenek az összeszereléskor. A csövek helyett a tartóoszlopokhoz tekintse meg az HF30120 H-tartó lézeres vonalat.
Tervezze meg az Egész Vonal Áramellátását
A forrás névleges teljesítménye csak a terhelés egy része. Példaként egy 4 kW-os csőlézer esetében: maga a gép szervókkal és tartozékokkal kb. 10 kW-ot, a hűtő kb. 6 kW-ot, a légkompresszor levegővel való vágáskor kb. 5.5 kW-ot vesz fel, plusz az elszívás. A gépek ritkán futnak mindenhol teljes terhelésen, de a csatlakozásnak ezt fednie kell. Kérje meg az Ön konfigurációjának teljes teljesítménylistáját a villamos munkák meg tervezése előtt.
Hegesztési Élkialakítások Csöveken
Az acélszerkezetekben, csővezetékekben és gépekben sarokvarrattal hegesztett cső általában élletörést igényel, leggyakrabban 30° és 45° között. Kétféleképpen lehet ezt vágni egy csőlézeren: egy dedikált élletörő fej dönthető optikával, ami stabil eredményt ad, de drágább a beszerzése és a karbantartása, vagy egy standard fejet hordozó dönthető mechanizmus, ami olcsóbb, de vastag falaknál fókuszkompenzációt igényel. Akárhogy is, az adatlapon szereplő „±45°” nem bizonyítja a hegesztésre kész élletörést egy vastag falon. Vágasson élletöréseket a saját csövén, és ellenőrizze a szöget és a gyököt a vásárlás előtt.
Az LT360 a felsoroltak szerint merőleges végeket, furatokat, bevágásokat és nyeregvágásokat vág. Ha a csöveinek nagy részéhez hegesztési élletörés szükséges, mondja meg nekünk; nehéz csövekhez és élletöréses profilokhoz a 8-tengelyes profil plazmavágó akár ±60°-os élletörést is tud.
Szoftver Acélszerkezetekhez
Az acélszerkezeti munkák során a gyártmányterv már minden elemet tartalmaz. Egy olyan csőlézer, amelynek szoftvere közvetlenül importálja a 3D-s modellt, megspórolja az egyes alkatrészek újrarajzolásának idejét. Ha az irodája Tekla-ban vagy hasonló csomagban dolgozik, küldjön át néhány elemállományt, és mi ellenőrizzük az importálást a megrendelés előtt.
Gyakori Problémák és Megoldásuk
| Probléma | Szokásos ok | Mit kell tenni |
|---|---|---|
| A furatok elcsúsznak a hosszú csöveken | Megereszkedés vagy lengés a tokmányok között | Ellenőrizze a követő támaszokat; csökkentse a forgási sebességet nehéz csöveknél |
| A cső csavarodása eltolja a részleteket | Csavarodott alapanyag | Futtasson élekeresést a csövön vágás előtt |
| Fröcskölés a nagy csövek belsejében | A sugár kilép és eltalálja a túlsó falat | Állítsa be az áttörési paramétereket; tervezze meg a vágási sorrendet |
| Rosszabb élminőség vastag falakon | A teljesítmény vagy a gáz nincs a falhoz igazítva | Használja az anyagkönyvtárat; fontoljon meg egy nagyobb teljesítményű forrást |
| Hosszú alkatrészek lassú lerakodása | Nincs lerakodó támasz | Adjon hozzá az alkatrész hosszához igazodó lerakodó asztalt |
Mi Dönti el az Árat?
| Elem | Opciók | Hatás az árra és a használatra |
|---|---|---|
| Hossz | 6 m vagy 9 m | A 9 m hosszabb alapanyagot, kevesebb betöltést, kevesebb hulladékot jelent alkatrészenként |
| Lézer teljesítmény | 1.5–6 kW | Vastag falak és áteresztőképesség |
| Támaszok és lerakodás | Követő támaszok száma, lerakodó asztal | Pontosság és kezelhetőség nehéz csöveknél |
| Betöltés | Kézi vagy kötegelt betöltés | Nagy volumennél kifizetődő |
Az LT360 ára ajánlatra készül.

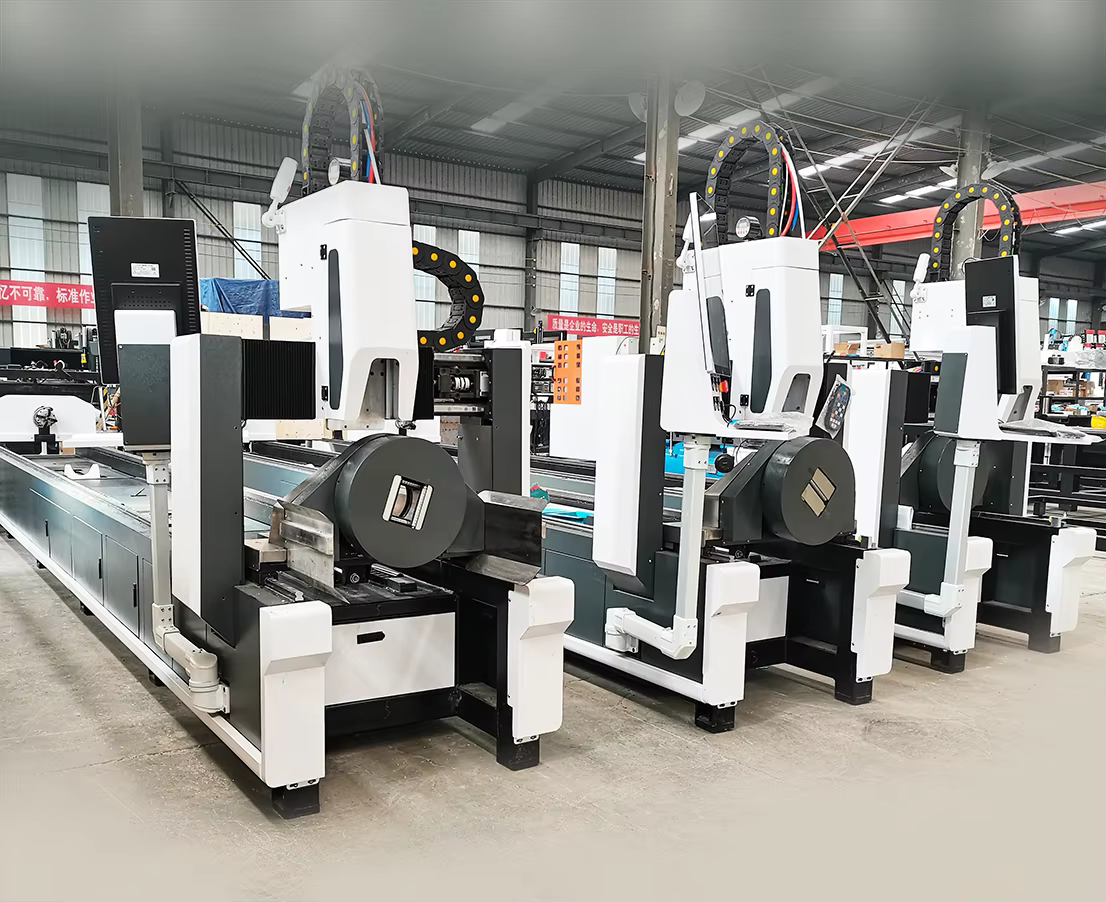

Hol Helyezkedik el a PCL Csőlézer Kínálatában
| Modell | Csőméret | Teljesítmény | Legjobb erre |
|---|---|---|---|
| MAK100 | Ø10–100 mm | 1.5 kW | Kezdő modell, kis csövek |
| LT120S | Ø120 / □120 mm | 1.5–3 kW | Oldalsó szerelésű, nehéz falak 10 mm-ig |
| LT240 | Ø20–240 mm | 1.5–6 kW | Kör, négyzet, téglalap, ovális |
| LT240S | Ø/□20–240 mm | 1.5–6 kW | Oldalsó szerelésű, duplatokmányos, 200 kg-os csövek |
| LT360 (ez a gép) | Ø20–360 mm | 1.5–6 kW | Nagy átmérők, 6 m vagy 9 m alapanyag |
A 360 mm feletti csövekhez vagy nagyon vastag falakhoz a csőplazmavágó Ø50–1500 mm-ig terjed.
Az Érdeklődéstől a Gyártásig
- Csőlista és minták. Küldje el a legnagyobb csöveit, a raktári hosszúságot, az anyagokat és a tipikus csatlakozási rajzokat.
- Konfiguráció és elrendezés. Rögzítjük a tokmány méretét, az ágy hosszát, a forrást és a betöltést, majd küldünk egy elrendezési rajzolást a helyigényről, az áram- és levegőcsatlakozásokról.
- Gyártás és tesztelés. A gépet kiszállítás előtt összeszerelik és tesztelik; az átfutási időt az árajánlatban erősítjük meg.
- Szintezett padló, áramcsatlakozás, sűrített levegő a tokmányokhoz és a segédgázhoz, valamint füstelszívás készenlétben az érkezés előtt.
- Telepítés és képzés. A telepítést és a kezelői képzést a géppel együtt árazzuk; a kezelők elsajátítják a programozást, a fészkelést (nesting), a napi ellenőrzéseket és a paraméterek beállítását.
- Támogatás. 24 hónapos garancia a teljes gépre, a fogyóeszközök kivételével.
Rendelés Előtt
- A cső legnagyobb átmérője, fala és súlya.
- A beszállító által szállított alapanyag hossza: 6 m vagy 9 m.
- Tűrések a csatlakozási rajzokon.
- Rendelkezésre álló áramcsatlakozás, beleértve a hűtőt, a kompresszort és az elszívást.
- Hely a hosszú alkatrészek be- és kirakodásához.
Karbantartás
| Mikor | Mit |
|---|---|
| Naponta | Tisztítsa meg a védőüveget és a fúvókát; ellenőrizze a tokmánypofákat; takarítsa ki a salakot. |
| Hetente | Tisztítsa meg a vezetékeket és a fogasléceket; ellenőrizze a követő támaszokat; ürítse ki a légszűrőt. |
| Időszakosan | Kenje meg a vezetékeket és fogasléceket; ellenőrizze a tokmány légtömítéseit; cserélje ki a hűtővizet. |
Biztonság a Csőlézer Mellett
Két veszélyforrás kifejezetten a csővágásra jellemző. A cső forog, gyakran több méteres darab lóg ki a burkolaton kívül, ezért az ágy menti területet szabadon kell hagyni a tokmányok forgása közben. A lézersugár pedig átjut a cső túlsó felére a vágás során, így a vágási zónának zártnak vagy árnyékoltnak kell maradnia. Ügyeljen az ajtókon lévő reteszek és a fényfüggönyök működésére, viseljen a lézer hullámhosszához igazodó lézerbiztonsági szemüveget, ha a vágási terület nyitott, és kösse be az elszívást bevonatos vagy horganyzott csövek vágása előtt.
Előnyök és korlátok
Előnyök
- Nagy átmérők 360 mm-ig
- 9 m-es alapanyag opció
- Kiváltja a nagy csövek fűrészelését, fúrását és alakítását
Ismert korlátok
- Helyigényes a hosszú alapanyagok és munkadarabok miatt
- Az áramellátásnak bírnia kell a hűtőt, kompresszort és elszívót is
- A nagyon nagy vagy vastag csövek plazmával olcsóbbak
LT360 GYIK
Mekkora a legnagyobb cső, amit az LT360 vágni tud?
Ø360 mm, 6 m vagy 9 m-es szálhosszban.
Milyen anyagokat tud vágni?
Szénacél, rozsdamentes acél, alumínium és sárgaréz.
Mennyi áramra van szüksége a teljes gépnek?
Többre, mint a rezonátor teljesítménye: a gép, a hűtő, a kompresszor és az elszívó együtt. Az Ön konfigurációjához megküldjük az áramfelvételi listát.
Miért fontosak a lekövető alátámasztások?
Forgatás közben egy vonalban tartják a hosszú, nehéz csöveket, hogy a furatok és kivágások a megfelelő helyre essenek.
Vághat szabálytalan profilokat?
Küldjön egy rajzot a szelvényről, és mi megerősítjük.
Tudnak mintadarabokat vágni?
Igen. Küldje el a rajzot, a cső méretét és az anyagot.
Tud az LT360 hegesztési élletörést vágni?
A felsorolt konfiguráció derékszögű végeket, furatokat, kivágásokat és nyeregvágásokat készít. Szóljon, ha élletörésre van szüksége; nehéz, élletört szelvényekhez hasonlítsa össze a 8 tengelyes profilos plazmavágóval.
Be tudja tölteni a gyártmányterveinket?
Küldjön néhány szerkezeti fájl a szoftveréből, és megrendelés előtt ellenőrizzük az importálást.
Hasonlítsa össze az összes csőlézer vágógépet egymás mellett a kiválasztási útmutatónkban.
Küldje el a legnagyobb csövet és szálhosszt. Az LT360-at a megfelelő hosszúságban és teljesítménnyel árazzuk.
