Plazmový řezací stroj na trubky: Přehled
Trubkový plazmový řezací stroj PCL řezá kruhové trubky od Ø50 do 1500 mm (na zakázku až 2000 mm) s tloušťkou stěny 1 až 30 mm. Víceosý pohyb zvládá sedlové řezy a průnikové otvory a automatická regulace výšky udržuje vzdálenost hořáku na nerovných povrchech trubek.
Řezání trubek u zákazníka

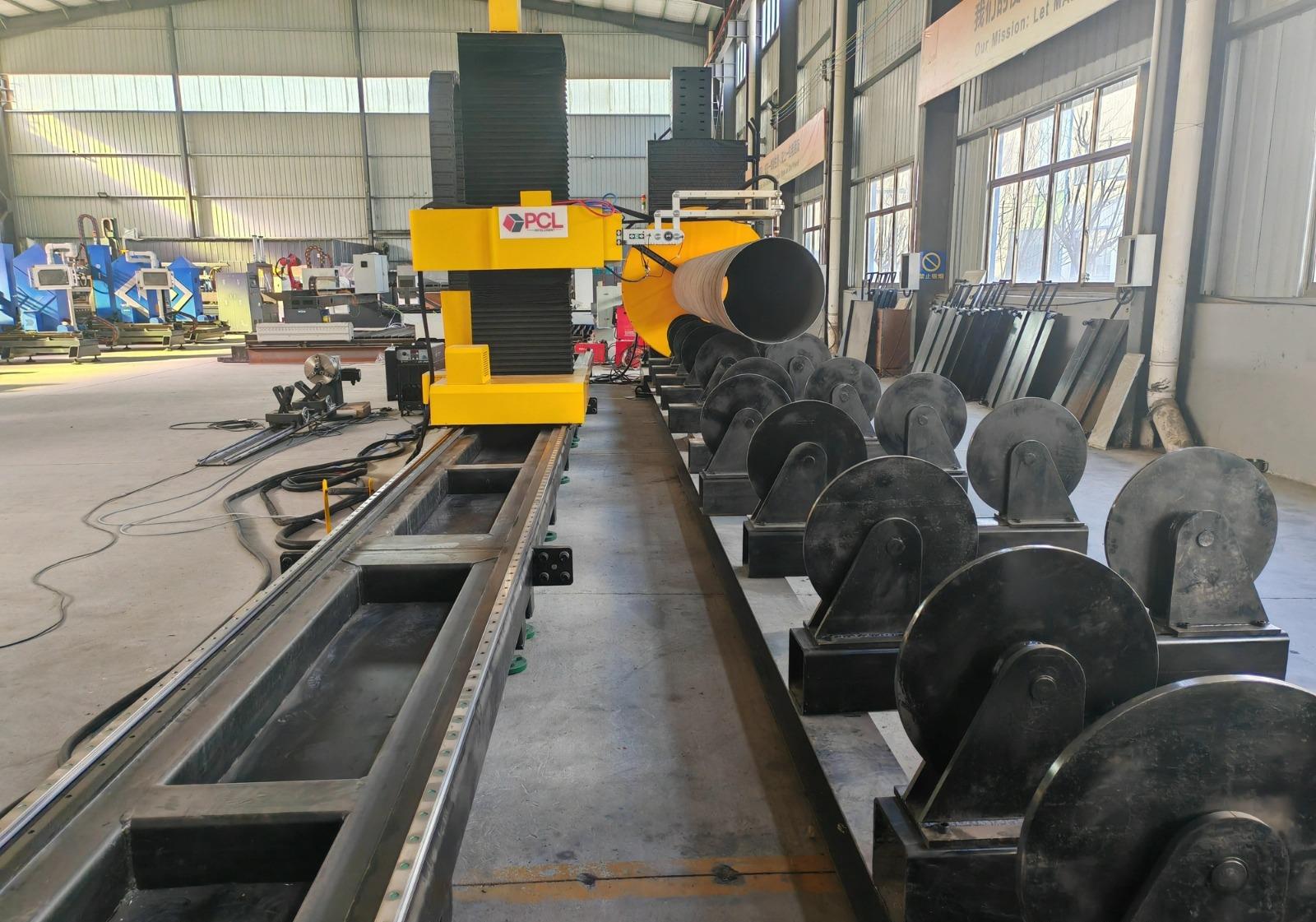

Plazmový řezací stroj na trubky při zpracování těžkého průmyslového potrubí u zákazníka.
Technické specifikace
| Průměr trubky | Ø50–1500 mm (na zakázku až 2000 mm) |
|---|---|
| Tloušťka stěny | 1–30 mm, závisí na plazmovém zdroji |
| Délka trubky | 6 m / 12 m standard, prodloužitelná |
| Řízení | Víceosé CNC s 3D vizuálním rozhraním |
| Regulace výšky | Automatická regulace výšky hořáku |
| Materiály | Uhlíková ocel, nerezová ocel, hliník |
| Certifikace | CE, ISO 9001 |
| Záruka | 24 měsíců na celý stroj (kromě spotřebního materiálu) |
Typické řezy
- Konzolové a zkosené konce trubek.
- Sedlové řezy (rybí tlamy) pro odbočky.
- Průnikové otvory pro odbočky potrubí.
- Segmentové řezy pro zkosená kolena.
Trubková plazma nebo trubkový laser?
A tube laser je přesnější na tenkých a středních stěnách do Ø360 mm. Stroj na plazmové řezání trubek pokrývá mnohem větší průměry a tlusté stěny při nižší investici, což se hodí pro potrubí, tlakové nádoby a konstrukční potrubní práce. Kvalita řezné hrany se obvykle specifikuje podle ISO 9013 (třídy kolmosti a drsnosti). Pokud vaše výkresy vyžadují určitou třídu, řekněte nám to a my ji ověříme na zkušebních řezech.
Kde se nachází v řadě plazmových strojů PCL
| Stroj | Určeno pro | Cena (FOB Qingdao) |
|---|---|---|
| Přenosná plazmová řezačka | Ruční nebo vedené řezání, 12–25 mm | USD 1,200 |
| Stolní plazma P3015 | Plech a tabule na kompaktním integrovaném stole | USD 2,000–15,000 |
| Portálová plazma | Velké plechy; plazma a volitelný plamen | USD 2,000–15,000 |
| 5osá zkosená plazma | Úkosy pro svařování V, X, Y a K | USD 35,000–60,000 |
| Trubková plazma (tento stroj) | Kruhová trubka Ø50–1500 mm, sedlové řezy | Na vyžádání |
| 8osá profilová plazma | Trubky, profily, H a I nosníky se zkosením | USD 45,000–80,000 |
Často kladené otázky k trubkové plazmě
Jaké velikosti trubek dokáže řezat?
Kruhové trubky od Ø50 do 1500 mm, na zakázku až do 2000 mm.
Jak tlusté mohou být stěny?
1–30 mm, v závislosti na plazmovém zdroji.
Umí řezat sedlové spoje?
Ano. Víceosý pohyb řezá sedlové tvary a průnikové otvory.
Jak dlouhé mohou být trubky?
Standardně 6 m nebo 12 m; delší lože na vyžádání.
Porovnejte všechny plazmové řezací stroje vedle sebe v našem průvodci výběrem.
Pošlete nám rozsah vašich trubek a typy spojů. Stroj nakonfigurujeme a zašleme cenovou nabídku.
Získat cenovou nabídku
