LT120S: Обзор

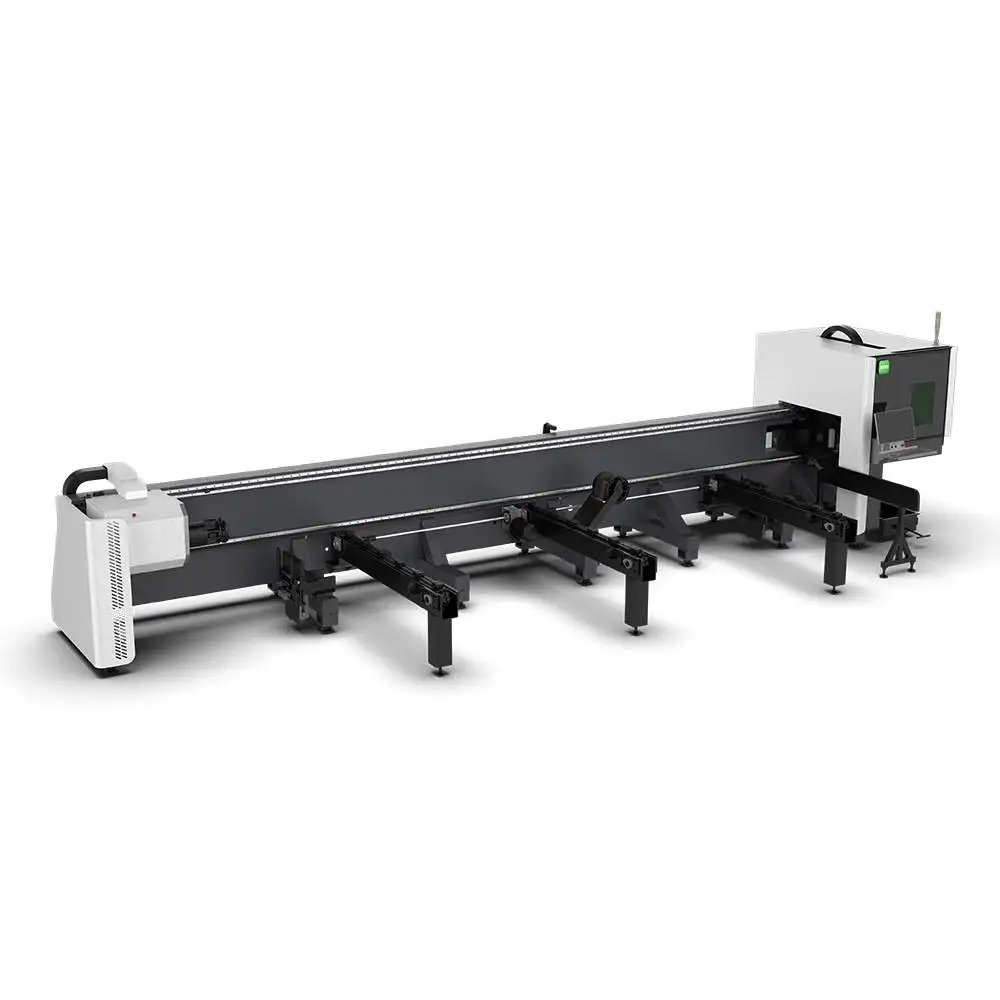

LT120S — это труборез с боковой загрузкой для труб малого диаметра с толстой стенкой: круглые до Ø120 мм или квадратные 120 × 120 мм, углеродистая сталь с толщиной стенки до 10 мм, масса отдельной трубы до 180 кг. Станина повернута набок, поэтому погрузчик может укладывать тяжелые трубы прямо в патроны.
Технические характеристики
| Макс. размер трубы | Круглая Ø120 мм, квадратная 120 × 120 мм |
|---|---|
| Толщина стенки | Углеродистая сталь до 10 мм |
| Лазерный источник | Волоконный 1.5–3 кВт |
| Точность позиционирования | ±0.03 мм |
| Макс. вес одной трубы | 180 кг |
| Зажим | Полноходные пневматические двойные патроны |
| Компоновка станины | С боковым расположением |
| Сертификация | CE, ISO 9001 |
| Гарантия | 24 месяца на всю машину (кроме расходников) |
Толстая стенка меняет приоритеты
Для тонких труб из нержавеющей стали труборез оценивается по скорости и плавной подаче. Для толстостенной углеродистой стали на первый план выходят другие вещи: насколько прочно патроны могут зажать заготовку, насколько жесткая конструкция и насколько безопасно можно работать с тяжелой трубой. Труба длиной 6 м со стенкой 10 мм имеет большой вес для своего диаметра. Если она проскользнет в кулачках во время вращения, точность пропадет, и труба может повредить станок.
LT120S решает эту задачу с помощью полноходных пневматических патронов, рассчитанных на трубы весом 180 кг, и станины с боковым расположением. Загрузка сбоку означает, что погрузчик устанавливает трубу по центру патронов, а не заводит ее с торца вручную, что дольше и рискованнее при работе с тяжелым металлом.
Почему важно, чтобы град и шлак осыпались вниз
При резке толстых стенок образуется больше расплавленного металла. На обычной станине часть его попадает на направляющие и рейки под зоной резки. На станке LT120S с боковым расположением все падает на пол, поэтому направляющие остаются чистыми. Это критически важно для долговечной точности: абразив на рейке или направляющей ускоряет износ, что со временем приводит к смещению отверстий.
Мощность лазера для толстых стенок
Стенки труб режутся на гораздо меньшей скорости, чем плоский лист той же толщины, поскольку головка работает на изогнутой вращающейся поверхности, а расплав должен выдуваться из трубы. Общее правило для лазерной резке труб:
| Мощность источника | Углеродистая сталь | Нержавеющая сталь | Типичные отрасли |
|---|---|---|---|
| 1.5–2 кВт | около 6 мм | около 4 мм | Мебель, тренажеры, тонкостенные трубы |
| 3–4 кВт | около 12 мм | около 8 мм | Металлоконструкции, дорожно-строительная техника, леса |
| 6–8 кВт | около 20 мм | около 12 мм | Напорные трубопроводы, тяжелое машиностроение |
Подбирайте мощность источника с запасом под самую толстую стенку (часто в пределах 20–30%), если вы также планируете делать фаски или предполагаете использовать более тяжелые трубы в будущем. Главное — это график для выбранного источника и тестовый рез на вашей трубе.
Для LT120S это означает: ориентируясь на углеродистую сталь толщиной 10 мм, берите верхний предел его диапазона 1.5–3 кВт.
Частые проблемы и способы их устранения
| Проблема | Возможная причина | Что делать |
|---|---|---|
| Проскальзывание трубы при вращении | Слишком слабое усилие зажима для данного веса трубы | Увеличьте давление в патронах; проверьте кулачки и подачу воздуха |
| Медленный или неудачный прошив на стенках 8–10 мм | Параметры прошивки настроены на тонкую стенку | Используйте поэтапный прошив из базы материалов; очистите сопло |
| Сильный грат на нижней стороне | Слишком высокая скорость или низкое давление газа для такой стенки | Уменьшите скорость, проверьте давление кислорода и размер сопла |
| Брызги на противоположной стенке | Луч выходит из реза и попадает в противоположную стенку | Отрегулируйте параметры выхода из реза; продумайте траекторию резки |
| Смещение отверстий в течение смены | Грязь на направляющих или рейках, либо падение давления воздуха | Очистите направляющие; проверьте компрессор и осушитель воздуха |
Из чего складывается цена
| Элемент | Опции | Влияние на цену и применение |
|---|---|---|
| Мощность лазера | 1.5–3 кВт | Более высокая мощность режет толстые стенки быстрее и с более чистым резом |
| Патроны | Полноходные пневматические двойные патроны | Стандарт для LT120S; рассчитаны на трубы весом 180 кг |
| Загрузка | Ручная боковая загрузка или загрузочный стеллаж | Стеллажи окупаются при резке большого количества тяжелых труб за смену |
| ПО | Нестинг, импорт 3D-моделей | Определяет время программирования новых деталей |
Стоимость LT120S предоставляется по запросу; отправьте список ваших труб, и мы рассчитаем цену подходящей конфигурации.
Место модели в линейке труборезов PCL
| Модель | Размер трубы | Мощность | Назначение |
|---|---|---|---|
| MAK100 | Ø10–100 мм | 1.5 кВт | Начальная модель для мелких труб |
| LT120S (эта модель) | Ø120 / □120 мм | 1.5–3 кВт | С боковой загрузкой, толстые стенки до 10 мм |
| LT240 | Ø20–240 мм | 1.5–6 кВт | Круглые, квадратные, прямоугольные, овальные трубы |
| LT240S | Ø/□20–240 мм | 1.5–6 кВт | С боковой загрузкой, двойные патроны, трубы до 200 кг |
| LT360 | Ø20–360 мм | 1.5–6 кВт | Большие диаметры, заготовки 6 или 9 м |
От запроса до запуска в производство
- Список труб и образцы. Отправьте размеры труб, толщину стенки, самую тяжелую трубу и чертежи деталей.
- Конфигурация и компоновка. Мы подбираем размер патрона, длину станины, источник и загрузку, а также отправляем чертеж компоновки с указанием занимаемой площади, точек подключения питания и воздуха.
- Сборка и испытания. Станок собирается и тестируется перед отгрузкой; срок изготовления уточняется в коммерческом предложении.
- Подготовка площадки. Ровный пол, подведенное электропитание, сжатый воздух для патронов и вспомогательный газ, а также готовая система вытяжки к моменту прибытия станка.
- Монтаж и обучение. Шеф-монтаж и обучение операторов закладываются в стоимость станка; операторы осваивают программирование, нестинг, ежедневные проверки и настройку параметров.
- Поддержка. Гарантия 24 месяца на весь станок, за исключением расходных материалов.
Перед заказом
- Самая тяжелая труба (длина × вес), которую вы планируете загружать.
- Максимальная толщина стенки и материал.
- Способ подачи труб к станку: погрузчик, кран, стеллаж.
- Наличие электропитания и сжатого воздуха в месте установки станка.
Обслуживание
| Периодичность | Что делать |
|---|---|
| Ежедневно | Очистить защитное стекло и сопло; убрать шлак под зоной резки; проверить кулачки. |
| Еженедельно | Очистить направляющие и зубчатые рейки; слить конденсат из воздушного фильтра и проверить давление воздуха в патроне. |
| Периодически | Смазать направляющие и рейки; проверить износ кулачков; заменить воду в чиллере. |
Безопасность при работе с труборезом
При резке труб возникают две специфические опасности. Труба вращается, и ее часть длиной в несколько метров часто выходит за пределы защитного кожуха, поэтому пространство вдоль станины должно быть свободным во время вращения патронов. Кроме того, при сквозной резке лазерный луч выходит с противоположной стороны трубы, поэтому зона резки должна оставаться закрытой или экранированной. Следите за исправностью блокировок дверей и световых завес, используйте защитные очки, рассчитанные на длину волны лазера, если зона резки открыта, и подключайте вытяжку перед резкой с покрытием или оцинкованных труб.
Преимущества и ограничения
Преимущества
- Предназначен для толстостенных труб малого диаметра
- Боковая загрузка вилочным погрузчиком
- Шлак падает мимо направляющих и реек
- Компактная занимаемая площадь
Ограничения
- Максимальный диаметр до 120 мм
- Максимальная мощность 3 кВт
- Для труб большего размера используйте LT240S
Часто задаваемые вопросы по LT120S
Какой максимальный размер трубы режет LT120S?
Круглые трубы диаметром до Ø120 мм и профильные трубы до 120 × 120 мм.
Какой может быть толщина стенки?
Стенки из углеродистой стали толщиной до 10 мм.
Какой максимальный вес трубы?
До 180 кг для одной трубы.
Почему выбрана боковая схема?
Загрузка погрузчиком по центру патрона, более чистые направляющие благодаря падению шлака на пол и меньшая площадь установки.
Какую мощность лазера выбрать?
От 1.5 кВт до 3 кВт. Если вы работаете в основном со стенками 8–10 мм, выбирайте более высокую мощность.
Можно ли нарезать образцы?
Да. Отправьте чертеж, размер трубы и материал.
Сравните все станки для лазерной резки труб в нашем руководстве по выбору.
Сообщите размеры ваших труб и толщину стенки. Мы рассчитаем стоимость LT120S и выполним тестовую резку на ваших образцах.
