LT120S: Przegląd

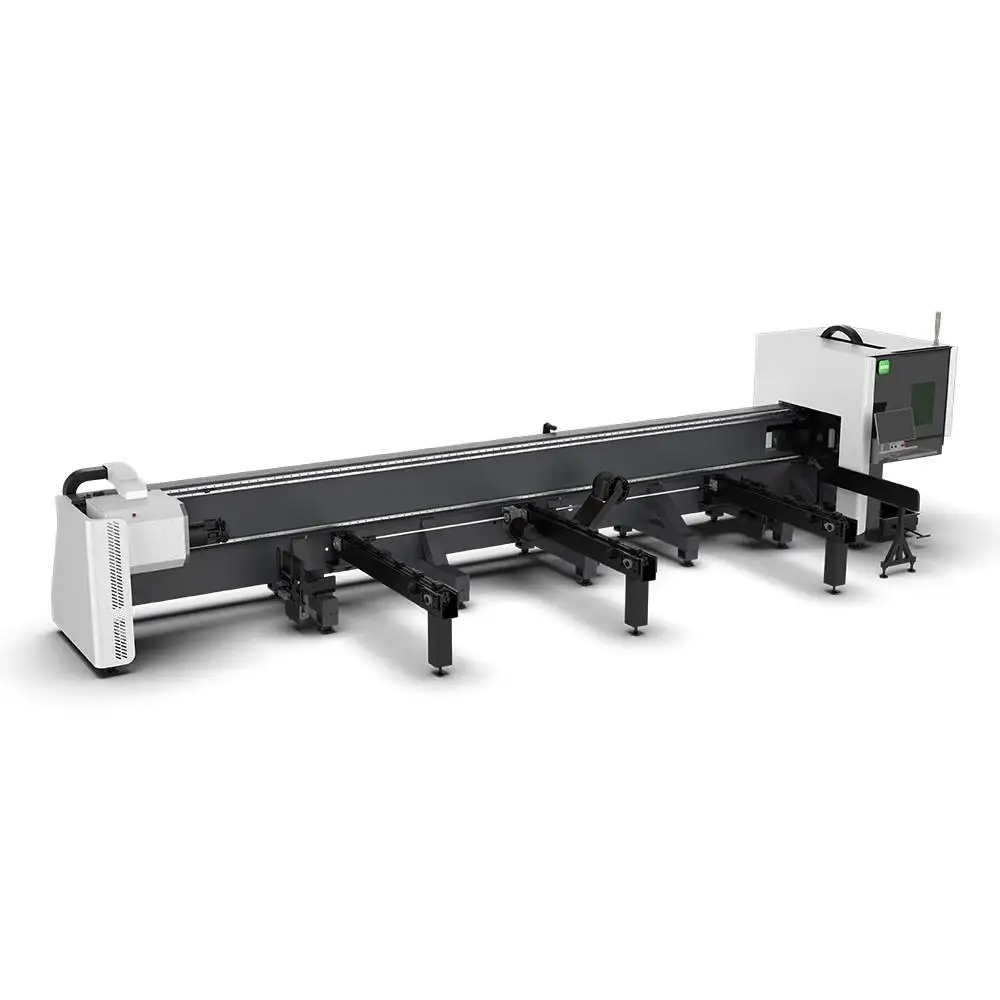

Model LT120S to wycinarka laserowa do rur z montażem bocznym, przeznaczona do małych rur o grubych ściankach: do Ø120 mm (okrągłe) lub 120 × 120 mm (kwadratowe), ze stali węglowej o grubości ścianki do 10 mm, dla pojedynczych rur o masie do 180 kg. Łoże jest przechylone w bok, dzięki czemu wózek widłowy może umieścić ciężkie rury bezpośrednio w uchwytach.
Dane techniczne
| Maks. wymiar rury | Okrągłe Ø120 mm, kwadratowe 120 × 120 mm |
|---|---|
| Grubość ścianki | Stal węglowa do 10 mm |
| Źródło lasera | Światłowodowe 1.5–3 kW |
| Dokładność pozycjonowania | ±0.03 mm |
| Maks. masa pojedynczej rury | 180 kg |
| Mocowanie | Pneumatyczne uchwyty dwustronne o pełnym skoku |
| Układ łoża | Montowane bocznie |
| Certyfikaty | CE, ISO 9001 |
| Gwarancja | 24 miesiące na całą maszynę (z wyłączeniem materiałów eksploatacyjnych) |
Gruba ścianka zmienia priorytety
W przypadku cienkich rur ze stali nierdzewnej wycinarka laserowa jest oceniana pod kątem prędkości i płynnego załadunku. Dla grubościennej stali węglowej liczą się inne rzeczy: jak mocno uchwyty potrafią zacisnąć materiał, jak sztywna jest konstrukcja i jak bezpiecznie można manipulować ciężką rurą. Rura o długości 6 m i ściance 10 mm jest ciężka jak na swoją średnicę. Jeśli podczas obrotu wyślizgnie się w szczękach, dokładność znika, a rura może uszkodzić maszynę.
LT120S odpowiada na to pneumatycznymi uchwytami o pełnym skoku, zwymiarowanymi dla rur 180 kg, oraz bocznie montowanym łożem. Załadunek z boku oznacza, że wózek widłowy umieszcza rurę w osi uchwytów, zamiast wsuwać ją od końca, co przy ciężkim materiale jest wolniejsze i bardziej ryzykowne.
Dlaczego opadający żużl ma znaczenie
Grube ścianki generują więcej stopionego metalu. W konwencjonalnym łożu część z niego spada na prowadnice i listwy zębate pod strefą cięcia. W bocznie montowanym modelu LT120S żużl spada bezpośrednio na podłogę, dzięki czemu prowadnice pozostają czyste. Ma to kluczowe znaczenie dla długoterminowej dokładności: pył na prowadnicy lub listwie powoduje ich zużycie, co później objawia się otworami o niedokładnym położeniu.
Moc lasera do grubych ścianek
Ścianki rur są cięte ze znacznie mniejszą prędkością niż blacha o tej samej grubości, ponieważ głowica pracuje na zakrzywionej, obracającej się powierzchni, a stopiony materiał musi opuścić rurę. Ogólna zasada dla wycinarek laserowych do rur:
| Moc źródła | Stal węglowa | Stal nierdzewna | Typowe branże |
|---|---|---|---|
| 1.5–2 kW | ok. 6 mm | ok. 4 mm | Meble, sprzęt fitness, rury cienkościenne |
| 3–4 kW | ok. 12 mm | ok. 8 mm | Konstrukcje stalowe, maszyny budowlane, rusztowania |
| 6–8 kW | ok. 20 mm | ok. 12 mm | Rurociągi przemysłowe, ciężkie maszyny |
Dobierz moc źródła z pewnym zapasem (często 20–30%) dla najgrubszej ścianki, jeśli planujesz również ukosowanie lub w przyszłości będziesz ciąć grubsze rury. Wykres dla danego źródła i próbne cięcie na Twojej rurze są tym, co naprawdę się liczy.
Dla modelu LT120S oznacza to: biorąc za cel ścianki ze stali węglowej o grubości 10 mm, wybierz górną granicę zakresu 1.5–3 kW.
Typowe problemy i sposoby ich rozwiązania
| Problem | Typowa przyczyna | Co zrobić |
|---|---|---|
| Rura ślizga się podczas obrotu | Zbyt mała siła zacisku jak na wagę rury | Zwiększyć ciśnienie na uchwytach; sprawdzić szczęki i dopływ powietrza |
| Wolne lub nieudane przebijanie na ściankach 8–10 mm | Parametry przebicia do cienkich ścianek | Użyć przebicia wielostopniowego z biblioteki materiałów; wyczyścić dyszę |
| Duży żużl na spodzie | Zbyt wysoka prędkość lub zbyt niskie ciśnienie gazu dla danej ścianki | Zmniejszyć prędkość, sprawdzić ciśnienie tlenu i rozmiar dyszy |
| Rozbryzgi na przeciwległej ściance | Wiązka opuszcza miejsce cięcia i uderza w przeciwległą ściankę | Skorygować parametry przebicia; zaplanować kolejność cięcia |
| Otwory przesuwają się w trakcie zmiany | Brud na prowadnicach lub listwach zębatych bądź spadek ciśnienia powietrza | Wyczyścić prowadnice; sprawdzić kompresor i osuszacz powietrza |
Co decyduje o cenie
| Element | Opcje | Wpływ na cenę i zastosowanie |
|---|---|---|
| Moc lasera | 1.5–3 kW | Większa moc pozwala szybciej ciąć grube ścianki i zapewnia czystszą krawędź |
| Uchwyty | Pneumatyczne uchwyty dwustronne o pełnym skoku | Standard w modelu LT120S; zwymiarowane dla rur 180 kg |
| Załadunek | Ręczny załadunek boczny lub podajnik | Podajniki opłacają się przy cięciu wielu ciężkich rur na zmianę |
| Oprogramowanie | Nesting, import 3D | Decyduje o czasie programowania nowych detali |
Model LT120S jest wyceniany na zapytanie; wyślij listę rur, a my przygotujemy wycenę dopasowanej konfiguracji.
Miejsce modelu w ofercie wycinarek do rur PCL
| Model | Wymiar rury | Moc | Najlepsze do |
|---|---|---|---|
| MAK100 | Ø10–100 mm | 1.5 kW | Model budżetowy, małe rury |
| LT120S (ta maszyna) | Ø120 / □120 mm | 1.5–3 kW | Montaż boczny, grube ścianki do 10 mm |
| LT240 | Ø20–240 mm | 1.5–6 kW | Okrągłe, kwadratowe, prostokątne, owalne |
| LT240S | Ø/□20–240 mm | 1.5–6 kW | Montaż boczny, podwójne uchwyty, rury 200 kg |
| LT360 | Ø20–360 mm | 1.5–6 kW | Duże średnice, materiał 6 m lub 9 m |
Od zapytania do produkcji
- Lista rur i próbek. Prześlij wymiary rur, grubości ścianek, najcięższą rurę oraz rysunki detali.
- Konfiguracja i układ. Ustalamy wielkość uchwytu, długość łoża, źródło i załadunek oraz przesyłamy rysunek układu z wymaganą powierzchnią podłogi, przyłączami zasilania i sprężonego powietrza.
- Budowa i testy. Maszyna jest montowana i testowana przed wysyłką; czas realizacji jest potwierdzany w ofercie.
- Przygotowanie miejsca. Równe podłoże, przyłącze zasilania, sprężone powietrze do uchwytów i gazu wspomagającego oraz przygotowany wyciąg oparów przed dostawą.
- Instalacja i szkolenie. Instalacja i szkolenie operatorów są wyceniane razem z maszyną; operatorzy uczą się programowania, nidowania (nesting), codziennych kontroli i regulacji parametrów.
- Wsparcie. 24-miesięczna gwarancja na całą maszynę, z wyłączeniem materiałów eksploatacyjnych.
Przed złożeniem zamówienia
- Najcięższa rura (długość × waga), jaką będziesz ładować.
- Najgrubsza ścianka i materiał.
- Sposób podawania rur do maszyny: wózek widłowy, żuraw, stojak.
- Zasilanie i sprężone powietrze dostępne w miejscu usytuowania maszyny.
Konserwacja
| Kiedy | Co |
|---|---|
| Codziennie | Wyczyść szybkę ochronną i dyszę; usuń żużel spod strefy cięcia; sprawdź szczęki. |
| Co tydzień | Wyczyść prowadnice i listwy zębate; opróżnij filtr powietrza i sprawdź ciśnienie powietrza w uchwycie. |
| Okresowo | Smaruj prowadnice i listwy zębate; sprawdź zużycie szczęk; wymień wodę w chłodziarce. |
Bezpieczeństwo przy wycinarce do rur
Dwa zagrożenia są specyficzne dla cięcia rur. Rura obraca się, często jej kilkumetrowy odcinek znajduje się poza obudową, dlatego obszar wzdłuż łoża musi być wolny podczas obrotu uchwytów. Ponadto wiązka opuszcza drugą stronę rury podczas przepalania, więc strefa cięcia musi być zamknięta lub osłonięta. Należy utrzymywać sprawność blokad drzwi i kurtyn świetlnych, nosić okulary chroniące przed promieniowaniem laserowym o odpowiedniej długości fali w otwartej strefie cięcia oraz podłączyć wyciąg przed cięciem rur powlekanych lub ocynkowanych.
Zalety i ograniczenia
Zalety
- Zaprojektowana do grubych ścianek na małych rurach
- Załadunek boczny wózkiem widłowym
- Żużel opada z dala od prowadnic i listew zębatych
- Kompaktowe wymiary
Ograniczenia
- Ograniczenie do 120 mm
- Moc do 3 kW
- Większe rury wymagają modelu LT240S
FAQ LT120S
Jaka jest największa rura cięta przez LT120S?
Rury okrągłe do Ø120 mm i kwadratowe do 120 × 120 mm.
Jak grube mogą być ścianki?
Ścianki ze stali węglowej do 10 mm.
Jak ciężka może być rura?
Do 180 kg dla pojedynczej rury.
Dlaczego montaż boczny?
Załadunek wózkiem widłowym na środku uchwytu, czystsze prowadnice dzięki opadaniu żużla na podłogę oraz mniejsza powierzchnia zabudowy.
Jaką moc lasera wybrać?
Od 1,5 kW do 3 kW. W przypadku ścianek głównie 8–10 mm wybierz wyższą moc.
Czy możecie ciąć próbki?
Tak. Wyślij rysunek, wymiar rury i materiał.
Porównaj wszystkie wycinarki laserowe do rur obok siebie w naszym przewodniku wyboru.
Podaj wymiary rur i grubość ścianki. Ocenimy model LT120S i przygotujemy ofertę wraz z próbkami na Twojej rurze.
