파이프 플라즈마 절단기: 개요
PCL 파이프 플라즈마 절단기는 Ø50~1500 mm(주문 제작 시 최대 2000 mm), 두께 1~30 mm의 원형 파이프를 절단합니다. 다축 모션을 통해 새들 컷 및 교차 홀 가공이 가능하며, 자동 높이 제어 장치(THC)로 울퉁불퉁한 파이프 표면에서도 토치 거리를 일정하게 유지합니다.
Ø50–1500 mm파이프 직경 (주문 제작 시 2000 mm)
1–30 mm두께 (플라즈마 소스에 따라 상이)
6 m / 12 m표준 파이프 길이, 연장 가능
다축새들 및 교차 절단
고객 현장의 파이프 절단 영상

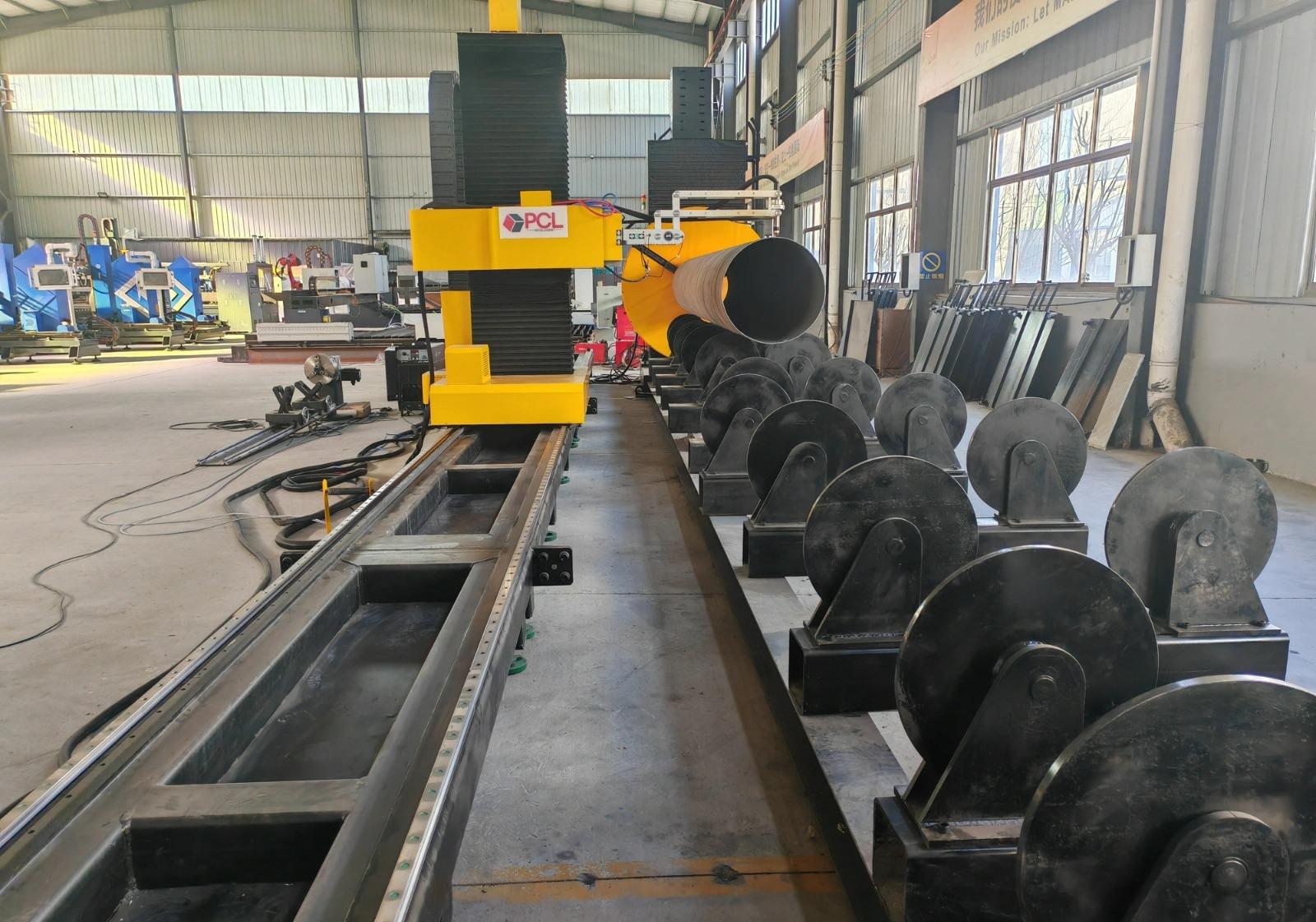

고객 현장에서 중공업용 배관을 가공 중인 파이프 플라즈마 절단기입니다.
기술 사양
| 파이프 직경 | Ø50–1500 mm (주문 제작 시 최대 2000 mm) |
|---|---|
| 절단 두께 | 1–30 mm (플라즈마 소스에 따라 상이) |
| 파이프 길이 | 표준 6 m / 12 m, 연장 가능 |
| 제어 장치 | 3D 시각적 인터페이스가 탑재된 다축 CNC |
| 높이 제어 | 토치 높이 자동 제어 (THC) |
| 소재 | 탄소강, 스테인리스강, 알루미늄 |
| 인증 | CE, ISO 9001 |
| 보증 | 장비 전체 24개월 (소모품 제외) |
주요 절단 가공
- 사각 및 베벨 파이프 단면 가공
- 분기 연결을 위한 새들(피쉬마우스) 컷
- 분기 파이프용 교차 홀 가공
- 마이터 벤드용 세그먼트 컷
파이프 플라즈마 vs 튜브 레이저
튜브 레이저는 Ø360 mm 이하의 박판 및 중판 가공에서 더 뛰어난 정밀도를 자랑합니다. 반면 파이프 플라즈마 절단기는 더 큰 직경과 두꺼운 파이프를 합리적인 투자 비용으로 가공할 수 있어 배관, 압력 용기, 구조용 파이프 작업에 적합합니다. 절단면 품질은 일반적으로 ISO 9013(직각도 및 표면조도 등급)을 따릅니다. 도면에 특정 등급이 요구되는 경우 말씀해 주시면 샘플 테스트를 통해 확인해 드립니다.
PCL 플라즈마 라인업에서의 위치
| 장비 | 용도 | 가격 (FOB 칭다오 기준) |
|---|---|---|
| 포터블 플라즈마 절단기 | 수동 또는 가이드 절단, 12–25 mm | USD 1,200 |
| P3015 데스크탑 플라즈마 | 일체형 콤팩트 테이블을 이용한 판재 절단 | USD 2,000–15,000 |
| 갠트리 플라즈마 | 대형 판재; 플라즈마 및 옵션 화염 절단 | USD 2,000–15,000 |
| 5축 베벨 플라즈마 | V, X, Y 및 K 용접 준비 베벨 가공 | USD 35,000–60,000 |
| 파이프 플라즈마 (본 장비) | 원형 파이프 Ø50–1500 mm, 새들 컷 가공 | 견적 문의 |
| 8축 프로파일 플라즈마 | 튜브, 찬넬, H형강 및 I형강 베벨 가공 | USD 45,000–80,000 |
파이프 플라즈마 FAQ
어떤 규격의 파이프를 절단할 수 있나요?
Ø50에서 1500 mm까지의 원형 파이프를 절단할 수 있으며, 주문 제작 시 최대 2000 mm까지 가능합니다.
최대 파이프 두께는 얼마나 되나요?
플라즈마 소스에 따라 1~30 mm까지 가공할 수 있습니다.
새들 조인트(지점 연결부) 절단이 가능한가요?
네, 가능합니다. 다축 모션을 통해 새들 형상 및 교차 홀을 정확하게 절단합니다.
파이프 최대 길이는 어떻게 되나요?
표준 6 m 또는 12 m이며, 요청 시 더 긴 베드로 맞춤 제작할 수 있습니다.
선택 가이드에서 모든 플라즈마 절단기를 비교해 보세요.
가공할 파이프 규격과 이음새 유형을 보내주세요. 최적의 장비 사양을 구성하여 견적을 안내해 드립니다.
