Machine de découpe plasma pour tubes : Présentation
La machine de découpe plasma pour tubes PCL découpe des tubes ronds de Ø50 à 1500 mm (jusqu'à 2000 mm en option sur mesure) avec des épaisseurs de paroi de 1 à 30 mm. Le mouvement multi-axes gère les coupes en sifflet et les trous d'intersection, tandis que le contrôle automatique de la hauteur maintient la distance de la torche sur les surfaces de tubes irrégulières.

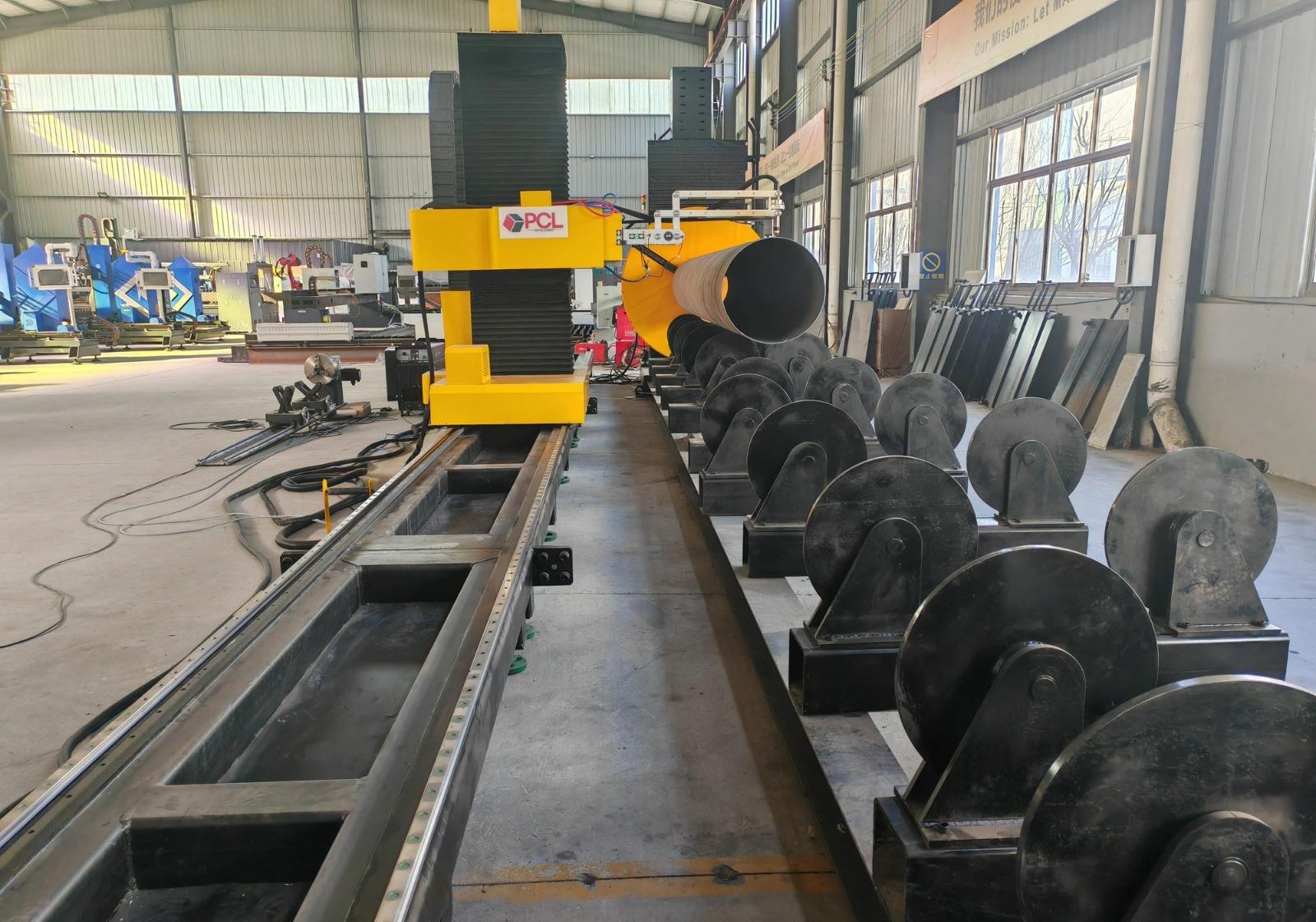

Découpe de tubes sur le site d'un client
La machine de découpe plasma pour tubes en train de traiter de la tuyauterie industrielle lourde sur le site d'un client.
Spécifications techniques
| Diamètre du tube | Ø50–1500 mm (jusqu'à 2000 mm sur mesure) |
|---|---|
| Épaisseur de paroi | 1–30 mm, selon la source plasma |
| Longueur du tube | 6 m / 12 m standard, extensible |
| Commande | CNC multi-axes avec interface visuelle 3D |
| Contrôle de hauteur | Contrôle automatique de la hauteur de la torche |
| Matériaux | Acier au carbone, acier inoxydable, aluminium |
| Certification | CE, ISO 9001 |
| Garantie | 24 mois sur toute la machine (consommables exclus) |
Coupes typiques
- Extrémités de tubes droites et biseautées.
- Coupes en sifflet (gueule de loup) pour les raccordements de branches.
- Trous d'intersection pour les tubes de derivation.
- Coupes segmentées pour les coudes à onglet.
Plasma pour tubes ou laser tubulaire
Un laser tubulaire est plus précis sur les parois fines et moyennes jusqu'à Ø360 mm. La machine de découpe plasma pour tubes couvre des diamètres beaucoup plus grands et des parois épaisses pour un investissement moindre, ce qui convient parfaitement à la tuyauterie, aux cuves sous pression et à la charpente tubulaire. La qualité des bords découpés est généralement spécifiée selon la norme ISO 9013 (classes de perpendicularité et de rugosité). Si vos plans exigent une classe spécifique, indiquez-le-nous et nous la vérifierons sur des échantillons de coupe.
Où se situe cette machine dans la gamme plasma PCL
| Machine | Conçue pour | Prix (FOB Qingdao) |
|---|---|---|
| Découpeur plasma portable | Découpe manuelle ou guidée, 12–25 mm | USD 1 200 |
| Plasma de table P3015 | Tôles et plaques sur table intégrée compacte | USD 2 000–15 000 |
| Portique plasma | Grandes plaques ; plasma et option chalumeau | USD 2 000–15 000 |
| Plasma de chanfreinage 5 axes | Chanfreins de préparation au soudage V, X, Y et K | USD 35 000–60 000 |
| Plasma pour tubes (cette machine) | Tubes ronds Ø50–1500 mm, coupes en sifflet | Sur demande |
| Plasma de profilés 8 axes | Tubes, profilés en U, profilés en H et en I avec chanfreins | USD 45 000–80 000 |
FAQ - Plasma pour tubes
Quelles dimensions de tubes peut-il couper ?
Des tubes ronds de Ø50 à 1500 mm, jusqu'à 2000 mm en construction sur mesure.
Quelle peut être l'épaisseur des parois ?
1–30 mm, selon la source plasma.
Peut-il couper des raccordements en sifflet ?
Oui. Le mouvement multi-axes découpe des formes en sifflet et des trous d'intersection.
Quelle peut être la longueur des tubes ?
6 m ou 12 m en standard ; des bâtis plus longs sont disponibles sur demande.
Comparez toutes nos machines de découpe plasma côte à côte dans notre guide de sélection.
Envoyez-nous vos dimensions de tubes et types de raccordements. Nous configurons la machine et établissons un devis.
