Machines de découpe plasma CNC

Qu'est-ce que la découpe plasma CNC ?

Un découpeur plasma projette un arc électrique à travers une buse étroite ainsi qu'un flux de gaz. L'arc chauffe le gaz jusqu'à ce qu'il devienne du plasma, suffisamment chaud pour fondre l'acier, et le jet de gaz évacue le métal fondu de la coupe. L'arc ayant besoin d'un chemin de retour à travers la pièce, le plasma coupe tout métal conducteur d'électricité : acier au carbone, acier inoxydable, aluminium, cuivre et laiton.

Dans une machine CNC, la torche est portée par des axes motorisés qui suivent un programme de découpe. Un contrôleur de hauteur maintient la torche à la bonne distance de la tôle en mesurant la tension de l'arc, garantissant une coupe constante même si la tôle n'est pas parfaitement plate. Les têtes de chanfreinage ajoutent des axes d'inclinaison, et les machines pour tubes et profilés ajoutent la rotation, de sorte que le même principe s'applique aux pièces plates, à la préparation des soudures, aux tubes et aux profilés.

Qui utilise les machines de découpe plasma ?

De quelle machine de découpe plasma avez-vous besoin ?

Notre gamme plasma couvre tous les besoins, du découpeur plasma portable manuel aux lignes de découpe de profilés 8 axes. Commencez par définir ce que vous coupez, puis en quelle quantité :

Tôles, Chanfreins, Tubes ou Profilés : Quatre types de découpe plasma

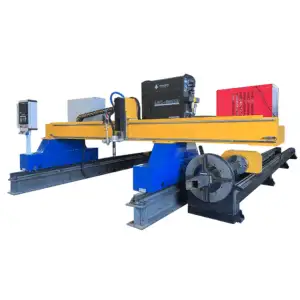

Découpe de tôles plates

Une machine de table ou à portique déplace la torche en X et Y sur une tôle plate et découpe les pièces selon un plan d'imbrication. C'est l'outil indispensable de la chaudronnerie générale : supports, brides, plaques de base et pièces mécaniques. Le modèle P3015 convient aux ateliers disposant d'un espace limité ; la machine à portique gère des tôles plus grandes et plus lourdes.

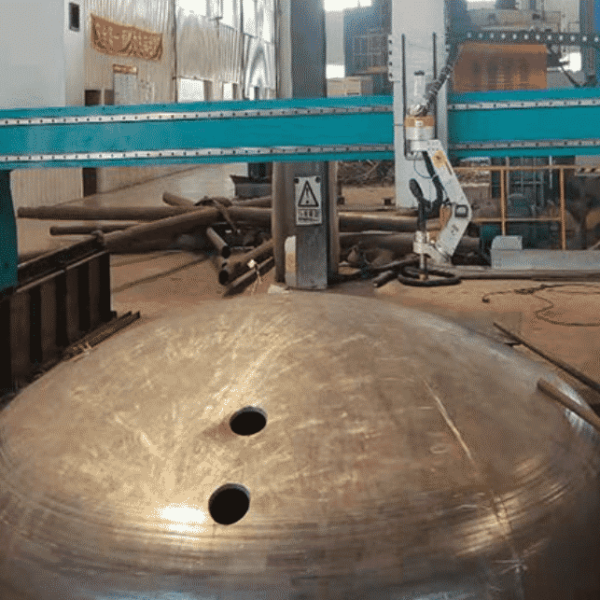

Découpe de chanfreins

Les pièces épaisses destinées à être soudées nécessitent des bords chanfreinés. Une tête de chanfreinage 5 axes incline la torche pendant la coupe, de sorte que les chanfreins en V, X, Y et K sortent de la machine prêts à être soudés. Cela élimine une étape distincte de meulage ou de fraisage et uniformise la préparation des soudures.

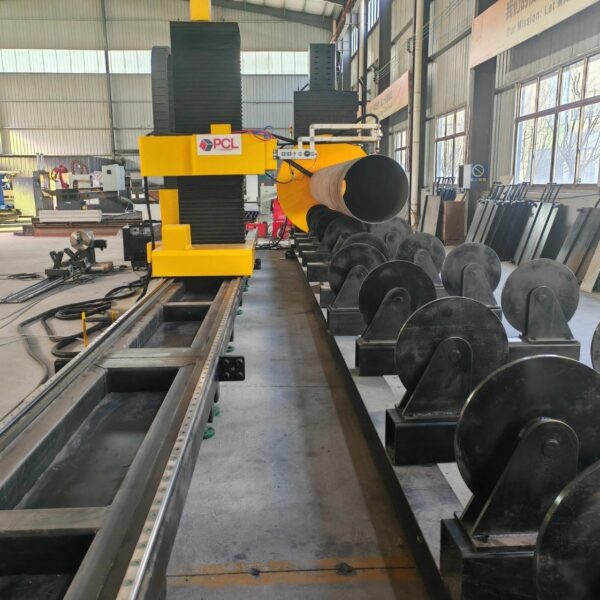

Découpe de tubes

Un découpeur plasma pour tubes fait tourner le tube et déplace la torche le long de celui-ci, ce qui permet de réaliser des coupes de selles, de trous d'intersection et d'onglets qui seraient lents et imprécis à la main. Il est couramment utilisé dans les pipelines, les récipients sous pression et la charpente tubulaire.

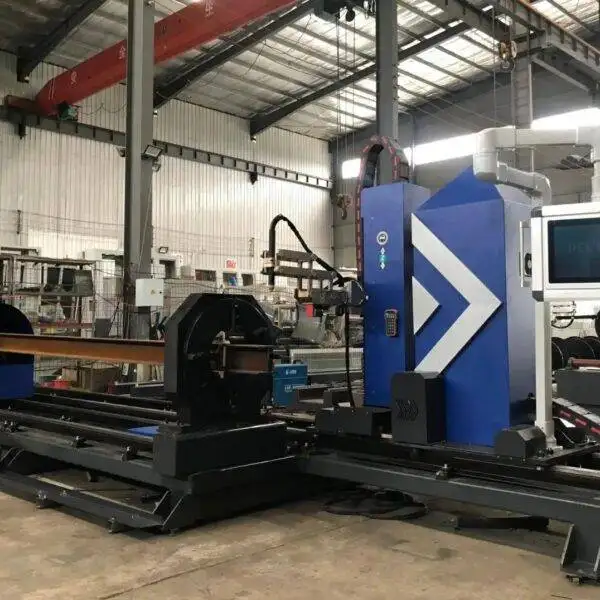

Découpe de profilés

Un découpeur de profilés 8 axes gère les tubes ronds et carrés, les profilés en U ainsi que les poutres en H ou en I, en coupant et en chanfreinant à la fois l'aile et l'âme. Équipé à la fois d'une torche plasma et d'une torche oxyfuel sur une seule machine, il couvre les parois minces et les profils lourds en acier au carbone jusqu'à 100 mm.

Zone de travail et taille de table

Choisissez la zone de travail en fonction des tôles que vous achetez, et non des pièces que vous découpez. Les tôles d'acier courantes mesurent 1,5 m × 3 m, 2 m × 6 m et plus ; une table pouvant accueillir une tôle entière évite les opérations de coupe et de manutention avant que la tôle n'atteigne la machine. Les machines de table conviennent aux ateliers qui découpent des tôles fines et de plus petit format ; les machines à portique sont construites selon la largeur et la longueur de tôle que vous spécifiez, et leurs rails peuvent être rallongés par la suite. Pour les machines à tubes et profilés, les chiffres importants sont le diamètre ou la section maximale ainsi que la longueur maximale que vous devez charger.

Quelle est l'épaisseur maximale de coupe plasma ?

Chaque source plasma possède deux valeurs d'épaisseur, et les acheteurs comparent souvent la mauvaise. La valeur de sciage (severance) correspond à la tôle la plus épaisse que l'arc peut traverser, lentement et avec un bord rugueux. La valeur de coupe de qualité est ce que vous pouvez couper chaque jour avec un bord propre et d'équerre. En règle générale, dimensionnez votre machine en fonction de la valeur de qualité, qui représente approximativement la moitié à des deux tiers de la valeur de sciage.

Les limites exactes dépendent de la source plasma que vous choisissez. Envoyez-nous les dimensions de votre tôle la plus épaisse et la plus courante, et nous dimensionnerons la source pour vous.

Plasma air ou source plasma industrielle ?

Les machines d'entrée de gamme utilisent le plasma air : le gaz de coupe est de l'air comprimé ordinaire, les consommables sont bon marché et la configuration est simple. Il convient à l'acier au carbone, à l'acier inoxydable et à l'aluminium pour de faibles et moyennes épaisseurs.

Les machines à chanfreiner, pour tubes et profilés utilisent généralement une source plasma industrielle, telle que Hypertherm, Kjellberg ou LGK, que nous installons selon votre budget. Une source plus puissante coupe des tôles plus épaisses à vitesse plus élevée et maintient le bord plus d'équerre, ce qui est crucial lorsque les pièces vont directement au soudage.

Commande CNC, Logiciel et Imbrication (Nesting)

Le contrôleur et le logiciel déterminent la rapidité avec laquelle un opérateur passe d'un dessin à des pièces finies. Les pièces sont généralement dessinées en CAD et importées sous forme de fichiers DXF. Le logiciel d'imbrication dispose ensuite autant de pièces que possible sur chaque tôle, ce qui réduit directement le coût des matières premières. Les machines pour tubes et profilés utilisent un logiciel dédié qui transforme une intersection, une selle ou un grugeage de poutre en trajectoire de coupe sans programmation manuelle.

• Contrôle de hauteur de torche : maintient la distance constante pour un bord d'équerre et une longue durée de vie des consommables.
• Paramètres d'attaque et de perçage : amorcent chaque coupe hors de la pièce pour que la marque de perçage reste dans la chute.
• Tables de coupe : paramètres de courant, de vitesse et de gaz pour chaque matériau et épaisseur, stockés dans le contrôleur.
• Coupe en ligne commune et pontage : réduisent les perçages et les déplacements sur les pièces imbriquées.

Qualité de coupe : Problèmes courants et solutions

La plupart des problèmes de coupe sur une machine plasma proviennent de la vitesse, du courant, de la hauteur de torche ou de consommables usés, et non du châssis. Ce tableau aide les opérateurs à les résoudre rapidement :

Découpe de différents métaux

Aspiration des fumées : Table aspirante ou table à eau ?

La découpe plasma génère de la fumée et des poussières fines, chaque machine nécessite donc un système d'évacuation.

• Table aspirante : un ventilateur aspire les fumées à travers la table vers un système de filtration. Elle maintient l'atelier propre et laisse les pièces sèches. Le modèle P3015 intègre une table aspirante.
• Table à eau : la tôle repose juste au-dessus ou dans l'eau, ce qui piège les poussières, réduit le bruit et limite les déformations thermiques. Les pièces ressortent humides et l'eau demande de la maintenance.
• Pour les grands portiques, l'aspiration sectorisée n'aspire l'air que sous la zone en cours de coupe, ce qui économise l'énergie du ventilateur.

Coûts d'exploitation

• Consommables : les électrodes et buses s'usent à chaque percement. C'est le poste de dépense le plus important après l'électricité, pensez donc à demander les prix des consommables en même temps que celui de la machine.
• Gaz : le plasma air nécessite un compresseur fournissant de l'air sec et sans huile ; les sources industrielles peuvent également utiliser de l'oxygène ou de l'azote. La découpe oxygaz requiert de l'oxygène et du gaz combustible.
• Alimentation : vérifiez la tension et les phases de votre réseau par rapport à la source plasma avant de passer commande.
• Maintenance : nettoyez régulièrement les rails et les crémaillères, vérifiez le contrôle de hauteur de torche et remplacez les consommables usés avant qu'ils n'altèrent la qualité de coupe.

Plan de maintenance

Sécurité dans une zone de découpe plasma

• Portez des lunettes ou un masque de protection doté de la teinte adaptée ; l'arc émet un rayonnement ultraviolet intense.
• Fondez-vous sur l'aspiration des fumées ou la table à eau dès que la machine fonctionne ; les fumées de plasma contiennent de fines particules métalliques.
• Veillez à ce que la machine soit correctement mise à la terre et que la tôle soit reliée à la pince de masse.
• Éloignez les matériaux inflammables de la table de coupe et gardez un extincteur à portée de main.
• Portez des protections auditives lors de coupes à fort amperage, en particulier sans table à eau.

Plasma ou laser fibre ?

Si la plupart de vos pièces sont des tôles fines aux détails complexes, jetez un œil à nos machines de découpe laser fibre. Pour les tôles fortes, les chanfreins, les tubes et les profilés, le plasma reste généralement l'option la plus économique.

Ce qui détermine le prix d'une machine de découpe plasma

Transport, installation et formation

Les machines sont conditionnées pour le transport maritime et expédiées depuis Qingdao ou d'autres ports chinois sur demande, avec des tarifs indiqués FOB Qingdao. Les machines de type table sont livrées en grande partie préassemblées et peuvent être opérationnelles peu de temps après leur arrivée ; les portiques, machines à chanfreiner, découpeuses de tubes et de profilés nécessitent un alignement des rails et une mise en service. Une assistance à l'installation et une formation des opérateurs sont assurées, sur site sur demande ou à distance, et chaque machine bénéficie d'une garantie de 24 mois avec un support technique à distance.

Liste de contrôle avant achat

Envoyez-nous ces quelques précisions pour que nous puissions vous chiffrer la machine idéale du premier coup :

• Les matériaux que vous découpez ainsi que leur épaisseur maximale et courante.
• Le format des tôles que vous achetez, ou le diamètre, la section et la longueur maximale des tubes.
• Le besoin ou non de réaliser des chanfreins pour le soudage.
• Vos pièces types : envoyez-nous un plan ou un fichier DXF.
• Vos objectifs de production quotidienne et le nombre de postes de travail.
• Votre alimentation électrique (tension, phases, fréquence) et l'air comprimé disponible.
• Le port de destination, si vous avez besoin d'un accompagnement pour le transport.

FAQ sur la machine de découpe plasma

Quelle est la solution la plus économique pour débuter en découpe plasma CNC ?

Une machine de type table telle que la P3015 ou un petit portique équipé d'une source plasma air. Les deux options débutent autour de 2 000 USD FOB Qingdao, selon la configuration retenue.

Le plasma peut-il couper l'acier inoxydable et l'aluminium ?

Oui. Le plasma permet de couper tout métal conducteur d'électricité, y compris l'acier au carbone, l'inox, l'aluminium et le cuivre.

Ai-je besoin d'une machine 5 axes ?

Uniquement si vos pièces nécessitent des bords biseautés en vue d'une soudure. Une tête 5 axes réalise des chanfreins en V, X, Y et K en une seule passe ; pour des chants droits, une machine standard X-Y suffit amplement.

Quelle est l'épaisseur maximale de coupe de vos machines plasma ?

La coupe de qualité sur l'unité portable se situe entre 12 et 25 mm. La machine de profilés à 8 axes coupe jusqu'à 30 mm au plasma et jusqu'à 100 mm avec son chalumeau oxygaz. La valeur exacte dépend de la source plasma choisie.

Quelles sources plasma pouvez-vous intégrer ?

Des sources Hypertherm, Kjellberg et LGK peuvent être montées sur nos machines pour chanfreins, tubes et profilés, sélectionnées en fonction de vos exigences d'épaisseur et de votre budget.

Comment la machine est-elle expédiée ?

Les machines sont emballées pour le fret maritime et expédiées depuis Qingdao ou d'autres ports chinois sur demande. Les machines de type bureau sont expédiées en grande partie préassemblées.

Quelle est votre garantie ?

24 mois sur l'ensemble de la machine, consommables exclus, avec support technique à distance.

Plasma ou laser : lequel dois-je choisir ?

Le laser pour la tôle fine avec des détails précis ; le plasma pour la tôle forte, les chanfreins, les tubes et les profilés avec un investissement moindre.

Quelle alimentation électrique nécessite un découpeur plasma CNC ?

Les unités portables fonctionnent en 220 V ou 380 V CA. Les sources plasma industrielles nécessitent généralement une alimentation triphasée ; indiquez-nous votre tension et votre fréquence et nous adapterons la source en conséquence.

Un découpeur plasma peut-il réaliser des chanfreins sur des tubes ?

Oui. La machine de découpe de profilés à 8 axes réalise des chanfreins sur les tuyaux, tubes et profilés jusqu'à ±60°, et la machine de découpe de tubes gère les piquages et les trous d'intersection.

Quelle est la durée de vie des consommables plasma ?

Cela dépend du courant, du nombre de perçages et de la qualité de l'air. Un air sec et propre ainsi qu'un nombre réduit de perçages grâce à la coupe commune augmentent considérablement la durée de vie des électrodes et des buses.

Quel format de fichier la machine utilise-t-elle ?

Les pièces sont généralement dessinées sur DAO et importées au format DXF ; le logiciel d'imbrication génère le programme de découpe.
