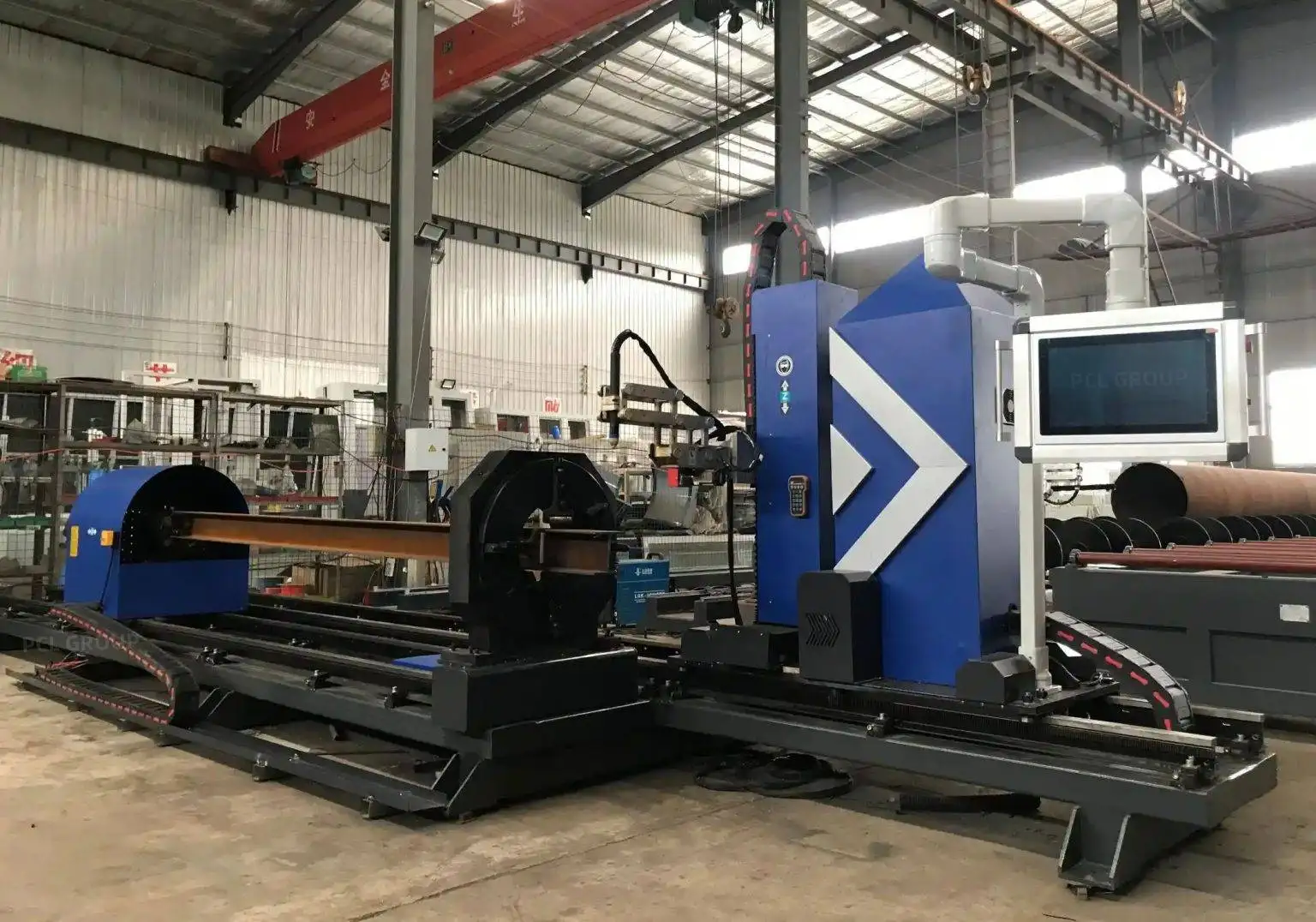

Découpeur plasma de profilés à 8 axes : aperçu
Le découpeur de profilés à 8 axes PCL découpe et chanfreine les tubes et profilés de charpente sur une seule et même machine : tubes ronds et carrés, tubes rectangulaires, profilés U (sections en U), cornières et profilés H ou I. Ses huit axes synchronisés lui permettent de réaliser des chanfreins sur l'aile et l'âme des profilés complexes.
La découpe de profilés à 8 axes en action
Découpe et chanfreinage de profilés de charpente métallique.
Spécifications techniques
| Profilés | Tubes ronds, carrés et rectangulaires ; profilés U ; cornières ; profilés H et I |
|---|---|
| Capacité des tubes | Ronds jusqu'à Ø800 mm, carrés jusqu'à 600 mm |
| Chanfrein | Jusqu'à ±60° avec compensation d'angle dans l'espace |
| Torches | Plasma jusqu'à 30 mm ; oxycoupage jusqu'à 100 mm |
| Longueur | 6 m ou 12 m |
| Prix | 45 000–80 000 USD FOB Qingdao, selon la configuration |
| Certification | CE, ISO 9001 |
| Garantie | 24 mois sur l'ensemble de la machine (consommables exclus) |
Ce qu'elle remplace
Les profilés de charpente passent habituellement par une scie, une ligne de perçage et un travail manuel au chalumeau pour les découpes d'assemblage et les chanfreins. La machine 8 axes réalise les coupes d'extrémités, les emboîtements, les trous et les chanfreins sur les tubes et les poutrelles directement depuis le programme. Les pièces s'ajustent ainsi parfaitement au montage et la préparation au soudage est constante. La qualité de la surface coupée respecte généralement la norme ISO 9013 (classes de perpendicularité et de rugosité). Si vos plans exigent une classe spécifique, indiquez-le-nous pour que nous la vérifiions sur des pièces témoins.
Pour le perçage précis de trous de boulons sur les profilés en H et les tôles plus fines, consultez également la ligne de coupe laser de profilés H HF30120.
Sa place dans la gamme plasma PCL
| Machine | Conçue pour | Prix (FOB Qingdao) |
|---|---|---|
| Découpeur plasma portable | Découpe manuelle ou guidée, 12–25 mm | 1 200 USD |
| Table plasma compacte P3015 | Tôles et plaques sur table intégrée compacte | 2 000–15 000 USD |
| Portique plasma | Grandes plaques ; plasma et option oxycoupage | 2 000–15 000 USD |
| Plasma à chanfreiner 5 axes | Chanfreins de préparation au soudage en V, X, Y et K | 35 000–60 000 USD |
| Plasma pour tubes | Tubes ronds Ø50–1500 mm, coupes d'intersection | Sur demande |
| Plasma de profilés 8 axes (cette machine) | Tubes, profilés U, poutrelles H et I avec chanfreins | 45 000–80 000 USD |
FAQ sur le plasma de profilés à 8 axes
Quels profilés la machine à 8 axes peut-elle couper ?
Les tubes ronds, carrés et rectangulaires, les profilés U, les cornières et les poutrelles H ou I.
Quelle est la taille maximale des tubes ?
Tubes ronds jusqu'à Ø800 mm et tubes carrés jusqu'à 600 mm.
Quelle est l'épaisseur maximale de coupe ?
Jusqu'à 30 mm en plasma et jusqu'à 100 mm avec la torche d'oxycoupage.
Quel est son prix ?
45 000–80 000 USD FOB Qingdao, selon la longueur et les options choisies.
Comparez toutes nos machines de découpe plasma côte à côte dans notre guide de choix.
Envoyez-nous votre liste de profilés. Nous validons la gamme et vous établissons un devis pour la ligne 8 axes.
